Ez az útmutató elmagyarázza, hogyan működik egy 6 kA-es váltóáramú miniatűr megszakító, mit jelent valójában a 6 kA névleges érték, hogyan befolyásolják a B, C és D kioldási görbék a teljesítményt, és hogyan kell kiválasztani a megfelelő névleges áramerősséget és póluskonfigurációt. Ezenkívül azonosítja a gyakori beszerzési hibákat, és gyakorlati ellenőrző listát biztosít a mérnökök, vállalkozók és vásárlók számára, akik értékelik az olyan gyártók MCB-megoldásait, mint pl.Shanghai DaDa Electric Co., Ltd.
Tartalomjegyzék
- Mi az a 6 kA AC miniatűr megszakító?
- Miért számít a 6 kA-es megszakítási kapacitás?
- Hogyan védi az AC miniatűr megszakító az áramkört?
- Milyen műszaki paramétereket érdemes ellenőrizni a vásárlóknak?
- Hogyan befolyásolják a B, C és D úti görbék a kiválasztást?
- Hol használják általában a 6 kA váltóáramú miniatűr megszakítókat?
- Milyen problémákat tud megelőzni a megfelelő MCB?
- Hogyan választhatnak a vásárlók a megfelelő 6 kA-es MCB-t?
- Gyakori választási hibák, amelyeket el kell kerülni
- Miért dolgozzon tapasztalt MCB-gyártóval?
- Gyakran Ismételt Kérdések
- Lépjen kapcsolatba a Shanghai DaDa Electric Co., Ltd.-vel.

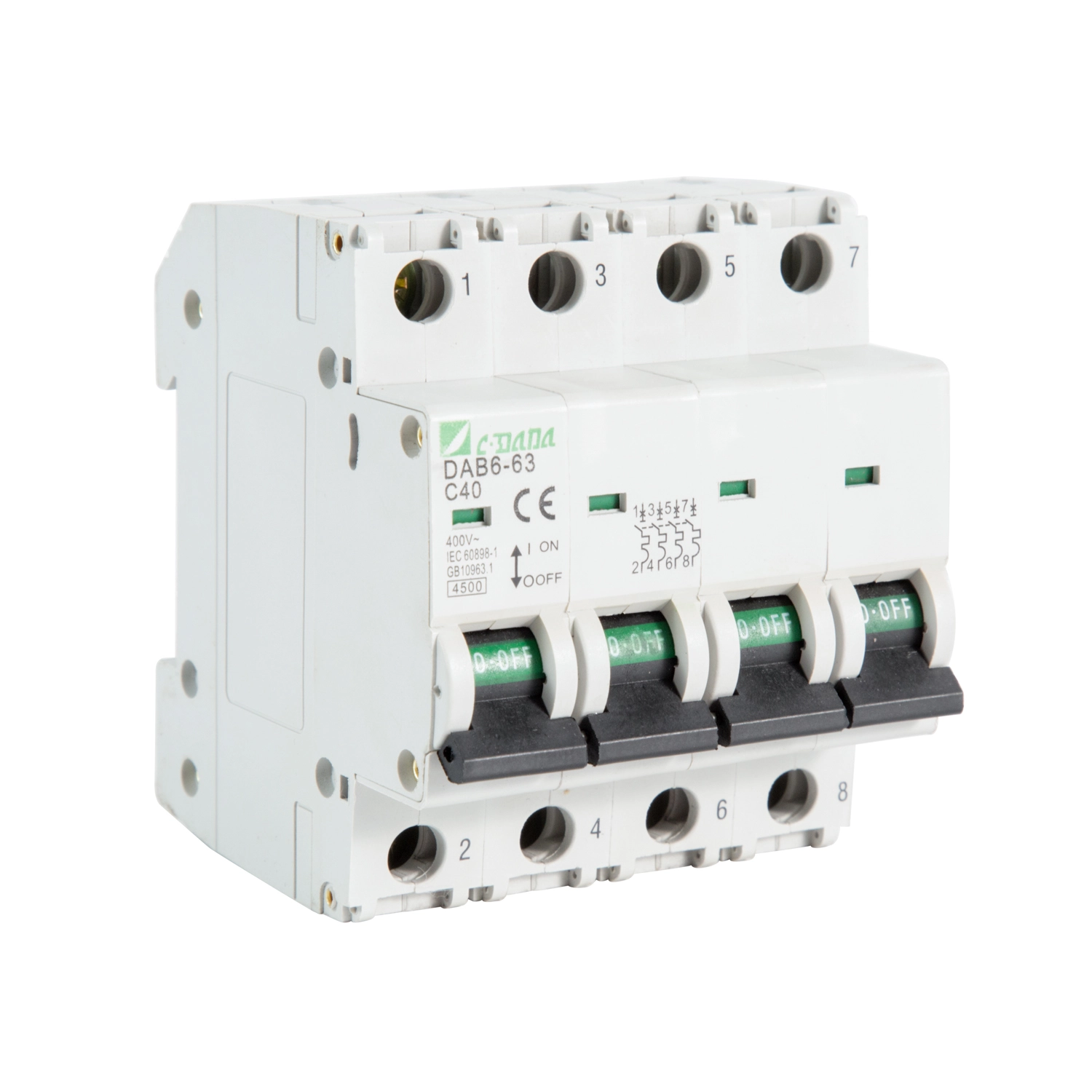

Mi az a 6 kA AC miniatűr megszakító?
A miniatűr megszakító, amelyet általában MCB-nek neveznek, egy védőkapcsoló, amelyet arra terveztek, hogy abnormális áramviszonyok esetén automatikusan lekapcsolja az elektromos áramkört. A hagyományos biztosítékoktól eltérően az MCB a hiba elhárítása után alaphelyzetbe állítható, így kényelmes az ismételt üzemeltetés és karbantartás.
A kifejezés6 kAa megszakító névleges rövidzárlati megszakítóképességére vonatkozik a vonatkozó vizsgálati feltételek mellett. Egyszerűen fogalmazva, a 6 kA-es MCB-t úgy tervezték, hogy biztonságosan megszakítsa a várható rövidzárlati áramot 6000 amperig, ha a meghatározott követelmények teljesülnek.
Az IEC/EN 60898-1 szabványnak megfelelő termékek általában olyan paramétereket határoznak meg, mint a névleges áram, névleges feszültség, frekvencia, megszakítási kapacitás és pillanatnyi kioldási jellemzők. A kereskedelmi forgalomban kapható MCB sorozatok 6 kA névleges teljesítményt kínálhatnak a különböző áramerősségek és póluskonfigurációk között.
A 6 kA nem a megszakító normál üzemi árama. A 16A-es MCB például meghatározott feltételek mellett a névleges áramát hivatott továbbvinni, míg a 6 kA-es ábra a rövidzárlati megszakítási képességét írja le. Ez a két specifikáció teljesen más mérnöki kérdésekre ad választ.
Miért számít a 6 kA-es megszakítási kapacitás?
A rövidzárlatok nagyon rövid időn belül rendkívül nagy áramerősséget hozhatnak létre. Ha a védőberendezés nem tudja biztonságosan megszakítani a beépítési helyén rendelkezésre álló hibaáramot, annak következményei lehetnek súlyos érintkezési sérülések, túlzott hőség, berendezés meghibásodása vagy veszélyes elektromos ív.
Ezért a megszakítási kapacitást nem szabad pusztán azért megválasztani, mert a 6 kA általánosan elérhető specifikáció. Ki kell értékelni a várható rövidzárlati áramot a telepítési helyen, és a kiválasztott megszakítónak megfelelő megszakító képességgel kell rendelkeznie az adott rendszerhez.
| Paraméter | Mit jelent | Miért számít |
|---|---|---|
| 6 kA | Névleges rövidzárlati megszakítóképesség | Meghatározza, hogy a megszakító biztonságosan meg tudja-e szakítani a megadott hibaáram szintet |
| Névleges áram (in) | Az MCB normál áramfelvétele | Össze kell hangolnia a vezető kapacitásával és a várható terheléssel |
| Névleges feszültség (Ue) | Üzemi feszültség az alkalmazáshoz | Kompatibilisnek kell lennie az elektromos rendszerrel |
| Utazási görbe | Meghatározza a pillanatnyi mágneses kioldási tartományt | Segít megelőzni a kellemetlen kioldásokat, miközben fenntartja a hibavédelmet |
| A lengyelek száma | A kapcsolt/védett vezetékek száma | Meg kell egyeznie az áramkör konfigurációjával |
A gyártó specifikációi azt mutatják, hogy a 6 kA-es MCB-k számos névleges áramhoz és feszültségkonfigurációhoz állnak rendelkezésre, beleértve a szokásos 230 V-os és 400 V-os AC elosztórendszereket.
Hogyan védi az AC miniatűr megszakító az áramkört?
Egy tipikus MCB kombinálja a termikus és mágneses védelmi mechanizmusokat. Ez a két funkció különböző elektromos problémákat old meg.
- Hővédelem:A tartós túlterhelés felmelegíti a bimetál elemet. Amikor a hőmérséklet eléri a működési küszöböt, a mechanizmus kiold és kinyitja az áramkört.
- Mágneses védelem:A nagy zárlati áram erős mágneses hatást hoz létre, amely aktiválja a pillanatnyi kioldó mechanizmust, és gyorsan leválasztja az áramkört.
- Kézi kapcsolás:Az MCB általában manuálisan átkapcsolható az áramkör leválasztásához karbantartási vagy szerelési munkák során.
Ez a kombináció alkalmassá teszi az MCB-t olyan áramkörökhöz, ahol a hosszan tartó túlterheléseket és a hirtelen rövidzárlati hibákat egyaránt kezelni kell. A modern MCB termékcsaládok általában kombinálják a termikus és mágneses kioldásokat, és a tervezett terheléstől függően B, C vagy D karakterisztikát biztosítanak.
Milyen műszaki paramétereket érdemes ellenőrizni a vásárlóknak?
A vásárlók gyakran az aktuális besorolásra és árra összpontosítanak, miközben figyelmen kívül hagynak más paramétereket. A megbízható projektspecifikáció érdekében a következő jellemzőket együttesen kell ellenőrizni.
| Specifikáció | Tipikus megfontolás | Vevői ellenőrzőpont |
|---|---|---|
| Breaking Capacity | 6 kA | Ellenőrizze, hogy megfelelő-e a várható hibaáramhoz |
| Névleges áram | Alkalmazásfüggő | Koordinálja a terhelést és a vezetőkapacitást |
| Névleges feszültség | Általános AC elosztó feszültségek | Illessze a rendszerfeszültséget |
| Frekvencia | 50/60Hz általánosan meghatározott | Erősítse meg a kompatibilitást a helyi hálózattal |
| Az utazás jellemzői | B/C/D | Igazítsa a görbét a terhelés beindítási jellemzőihez |
| Pólus konfiguráció | 1P, 1P+N, 2P, 3P, 4P terméktől függően | Illessze a vezetékezést |
| Felszerelés | Gyakori a DIN sín | Ellenőrizze az elosztótáblával való kompatibilitást |
| Szabványok | IEC/EN 60898-1 vagy más vonatkozó szabvány | Szükség esetén kérjen műszaki dokumentációt és tanúsítványt |
A bejáratott gyártók termékdokumentációja általában együtt adja meg ezeket a paramétereket, nem pedig elszigetelt specifikációként kezeli a megszakítási kapacitást.
Hogyan befolyásolják a B, C és D úti görbék a kiválasztást?
A kioldási görbe az egyik legfontosabb döntés az MCB megadásakor. A levél azt a hozzávetőleges tartományt írja le, amelyben a mágneses pillanatnyi kioldó működik a megszakító névleges áramához képest.
| Görbe | Tipikus mágneses kioldási tartomány | Tipikus alkalmazás |
|---|---|---|
| B | 3–5 × hüvelyk | Alacsony bekapcsolású terhelések, világítás, rezisztív áramkörök |
| C | 5–10 × hüvelyk | Általános célú és közepesen induktív terhelések |
| D | 10–20 × hüvelyk | Nagyobb bekapcsolási terhelések, például bizonyos motorok és transzformátorok |
Ezeket a tartományokat általában az IEC 60898-1 MCB jellemzőivel társítják.
Például, ha egy motor a normál üzemi áramánál többszörösen nagyobb ideiglenes indítóáramot ad le, egy nagyon érzékeny görbe szükségtelenül kioldhat az indítás során. A C-görbe vagy a D-görbe eszköz megfelelőbb lehet, a berendezéstől és a teljes áramköri kialakítástól függően.
Hol használják általában a 6 kA váltóáramú miniatűr megszakítókat?
A 6 kA-es váltakozó áramú miniatűr megszakító számos alacsony feszültségű alkalmazáshoz alkalmas lehet, ha a tényleges hibaszint, feszültség, áramerősség és telepítési követelmények az eszköz specifikációi közé esnek.
- Lakossági elosztás:világítási áramkörök, aljzati áramkörök, háztartási készülékek és leágazó áramkörök.
- Kereskedelmi épületek:irodai elosztótáblák, világítási rendszerek, kiskereskedelmi létesítmények és kis berendezések áramkörei.
- Ipari vezérlőpanelek:segédáramkörök, vezérlőberendezések, kismotorok és egyéb alkalmas kisfeszültségű terhelések.
- Épületgépészeti szolgáltatások:HVAC-hoz kapcsolódó segédáramkörök, szivattyúk, világítás és általános áramelosztás, ahol az előírások megfelelőek.
- Elektromos elosztó szekrények:elágazó védelmi és moduláris elosztó rendszerek.
A tényleges alkalmazást mindig ellenőrizni kell a gyártó termékdokumentációja és a telepítés követelményei alapján. A 6 kA névleges teljesítményről soha nem szabad azt feltételezni, hogy minden elektromos környezethez megfelelő.
Milyen problémákat tud megelőzni a megfelelő MCB?
Az egyik legnagyobb beszerzési aggály nem egyszerűen az, hogy a megszakító működik-e, hanem az, hogy folyamatosan működik-e azon feltételek mellett, amelyekre kiválasztották.
1. Tartós túlterhelés
A túl hosszú ideig túl nagy áramot vezető áramkör a vezeték felmelegedését és a berendezés idő előtti károsodását okozhatja. A hőkioldót úgy tervezték, hogy reagáljon a tartós túlterhelési körülményekre.
2. Rövidzárlati károsodás
A megfelelő megszakítási kapacitás lehetővé teszi, hogy az MCB megszakítsa a túlzott hibaáramot anélkül, hogy túllépné az eszköz meghatározott megszakítási képességét.
3. Zavarba ejtés
A nem megfelelő kioldási görbe szükségtelen megszakításokat okozhat a berendezés indulásakor. A B, C vagy D jellemzők terheléshez való illesztése segít megoldani ezt a problémát.
4. Nehéz karbantartás
A moduláris MCB kényelmes kézi leválasztást biztosít, segít a villanyszerelőknek azonosítani és az egyes áramkörökön dolgozni anélkül, hogy szükségszerűen le kellene állítania a teljes elosztórendszert.
5. Beszerzési bizonytalanság
A B2B projektekben a hiányos műszaki specifikációk rossz termékekhez, késedelmes jóváhagyáshoz vagy csereköltségekhez vezethetnek. Egy világos termékadatlap és meghatározott műszaki paraméterek csökkentik ezeket a kockázatokat.
Hogyan választhatnak a vásárlók a megfelelő 6 kA-es MCB-t?
A gyakorlati kiválasztási folyamat több lépésre osztható. Ez segít a mérnököknek és a beszerzési csapatoknak elkerülni, hogy kizárólag a katalógus címe alapján válasszanak terméket.
-
Határozza meg a rendszer feszültségét.
Ellenőrizze a névleges váltakozó feszültséget és azt, hogy az alkalmazás egyfázisú vagy háromfázisú-e. -
Számítsa ki vagy erősítse meg a tervezési áramot.
Az MCB névleges áramát össze kell hangolni az áramkör várható terhelésével és a vezető megengedett áramával. -
Határozza meg a várható rövidzárlati áramot.
Ellenőrizze a rendelkezésre álló hibaáramot a telepítési helyen, és győződjön meg arról, hogy a kiválasztott 6 kA megszakítóképesség megfelelő. -
Értékelje a terhelés beindulását.
Határozza meg, hogy az áramkör tartalmaz-e motorokat, transzformátorokat, kapacitív berendezéseket, kapcsolóüzemű tápegységeket vagy egyéb terheléseket, amelyek jelentős indítási áramot termelnek. -
Válassza ki a megfelelő utazási görbét.
Válassza a B, C vagy D lehetőséget a tényleges terhelés és védelmi követelmények alapján, ahelyett, hogy egyszerűen a leggyakoribb opciót választaná. -
Válassza ki a pólus konfigurációját.
Ellenőrizze, hogy a projekthez 1P, 1P+N, 2P, 3P, 3P+N vagy a terméksorozat által támogatott egyéb konfiguráció szükséges-e. -
Ellenőrizze a szabványokat és a dokumentációt.
Kérje a vonatkozó adatlapot, vizsgálati információkat, tanúsítványokat, méretrajzokat és szerelési utasításokat. -
Ellenőrizze a panel kompatibilitását.
Ellenőrizze a DIN-sín méreteit, a sorkapcsok elrendezését, a vezetéktartományt, a tartozékokat és a rendelkezésre álló beépítési helyet.
- □ Névleges feszültség megerősítve
- □ Névleges áramerősség megerősítve
- □ 6kA megszakítóképesség igazolva
- □ B/C/D görbe a terhelésnek megfelelően kiválasztva
- □ Pólus konfiguráció megerősítve
- □ Az alkalmazandó szabvány megerősítve
- □ A méretek és a DIN-sínes rögzítés ellenőrizve
- □ Tanúsítvány és vizsgálati dokumentáció kérése
- □ A működési környezet felülvizsgálva
- □ Megfontolandó az upstream/downstream védelemmel való koordináció
Gyakori választási hibák, amelyeket el kell kerülni
Még akkor is, ha az alapvető specifikációk megfelelőnek tűnnek, több hiba is problémákat okozhat a telepítés után.
| Hiba | Lehetséges probléma | Jobb gyakorlat |
|---|---|---|
| Csak áramerősség alapján választhat | Előfordulhat, hogy a többi kritikus paraméter nem egyezik | Értékelje együtt a feszültséget, a görbét, a megszakítóképességet, a pólusokat és a szabványokat |
| Feltéve, hogy minden 6 kA-es megszakító felcserélhető | A különböző termékek eltérő méretekkel és teljesítményjellemzőkkel rendelkezhetnek | Hasonlítsa össze a teljes adatlapokat |
| Rossz utazási görbe használata | Zavaros botlás vagy nem megfelelő alkalmazási alkalmasság | Értékelje a tényleges terhelési beindulást |
| A várható hibaáram figyelmen kívül hagyása | Előfordulhat, hogy a megszakítóképesség nem elegendő | Ellenőrizze a hibaszintet a telepítési helyen |
| Kilátás a vezető koordinációra | Előfordulhat, hogy a védelem nem illeszkedik megfelelően a vezetékrendszerhez | Koordinálja az MCB névleges értéket a vezető kapacitásával |
| Vásárlás dokumentáció nélkül | A jóváhagyás és a telepítés nehézkessé válhat | Vásárlás előtt kérjen műszaki és megfelelőségi dokumentumokat |
A névleges áram, a vezetőkapacitás, a kioldási karakterisztika és a hibaszint közötti megfelelő koordináció központi szerepet játszik a megbízható MCB kiválasztásában.
Miért dolgozzon tapasztalt MCB-gyártóval?
Nagy volumenű beszerzéseknél, OEM-projekteknél, disztribúciós partnerségeknél és elektromos panelgyártásnál a termék minősége csak az egyik szempont. A vásárlóknak konzisztens specifikációkra, stabil termelésre, érzékeny műszaki kommunikációra és a projekt jóváhagyását támogató dokumentációra is szükségük van.
Shanghai DaDa Electric Co., Ltd.miniatűr megszakítós megoldásokat és kapcsolódó kisfeszültségű elektromos védelmi termékeket kereső vásárlók gyártópartnerének tekinthető. A B2B vásárlók számára a leghasznosabb beszállítói értékelésnek a mérhető műszaki információkra kell összpontosítania, nem pedig a marketing állításokra.
- Világos termékleírások és műszaki paraméterek
- Meghatározott névleges áram- és feszültségtartományok
- Rendelkezésre álló megszakítási kapacitás opciók
- Kioldási görbe információ a különböző terhelési feltételekhez
- Termékrajzok és szerelési információk
- Alkalmazható tanúsítási és megfelelőségi dokumentáció
- Stabil gyártási és minőség-ellenőrzési eljárások
- Műszaki kommunikáció a projekt-specifikus követelményekhez
- OEM/ODM támogatás adott esetben
Az importőrök és az elektromos elosztók számára ezek a tényezők különösen fontosak lehetnek, ha a termékeket különböző elosztórendszerekbe kell integrálni, vagy több piacon kell értékesíteni.
Gyakran Ismételt Kérdések
A 6 kA a névleges rövidzárlati megszakítóképességre vonatkozik az alkalmazandó vizsgálati körülmények között. 6000 ampert jelent, és nem szabad összetéveszteni az MCB normál névleges áramával.
Nem. Az alkalmasság a várható rövidzárlati áramtól, a rendszer feszültségétől, a névleges áramtól, a kioldási karakterisztikától, a póluskonfigurációtól, a telepítési feltételektől és a vonatkozó előírásoktól függ. A megszakító kiválasztása előtt ellenőrizni kell a rendelkezésre álló hibaáramot.
A két szám különböző paramétereket ír le. A 6kA a névleges megszakítási kapacitás, míg a 6A a névleges áramérték. A megszakító potenciálisan 6 A névleges áramerősséggel és 6 kA megszakítóképességgel rendelkezhet.
Különböző pillanatnyi mágneses kioldási jellemzőket azonosítanak. Az IEC 60898-1 szerint a B-t általában körülbelül 3-5-szörös névleges árammal, a C-t körülbelül 5-10-szeressel, a D-t pedig körülbelül 10-20-szoros névleges árammal társítják.
A motorok jelentős indítóárammal rendelkezhetnek, ezért a C vagy D karakterisztikák megfelelőek lehetnek a motortól és az áramkörtől függően. A végső kiválasztásnál figyelembe kell venni az indítóáramot, a hibaáramot, a kábel impedanciáját és a többi védőeszközzel való koordinációt.
Nem automatikusan. Ha a várható rövidzárlati áram meghaladja a megszakító névleges megszakítóképességét, előfordulhat, hogy a 6 kA-es készülék nem megfelelő. A megszakítót a hibaszintnek és a vonatkozó telepítési követelményeknek megfelelően kell kiválasztani.
A vevőknek általában részletes adatlapot, műszaki leírást, méretrajzokat, szerelési utasításokat, vonatkozó vizsgálati vagy tanúsítási dokumentumokat és a vonatkozó termékszabványokat kell kérniük. A projektspecifikus követelmények további dokumentációt igényelhetnek.
A gyártási tételek összhangja, a nyomon követhetőség, a műszaki dokumentáció, a minőség-ellenőrzés, a szállítási képesség és az értékesítés utáni műszaki támogatás jelentősen befolyásolhatja a B2B elektromos projekt összköltségét és megbízhatóságát.
