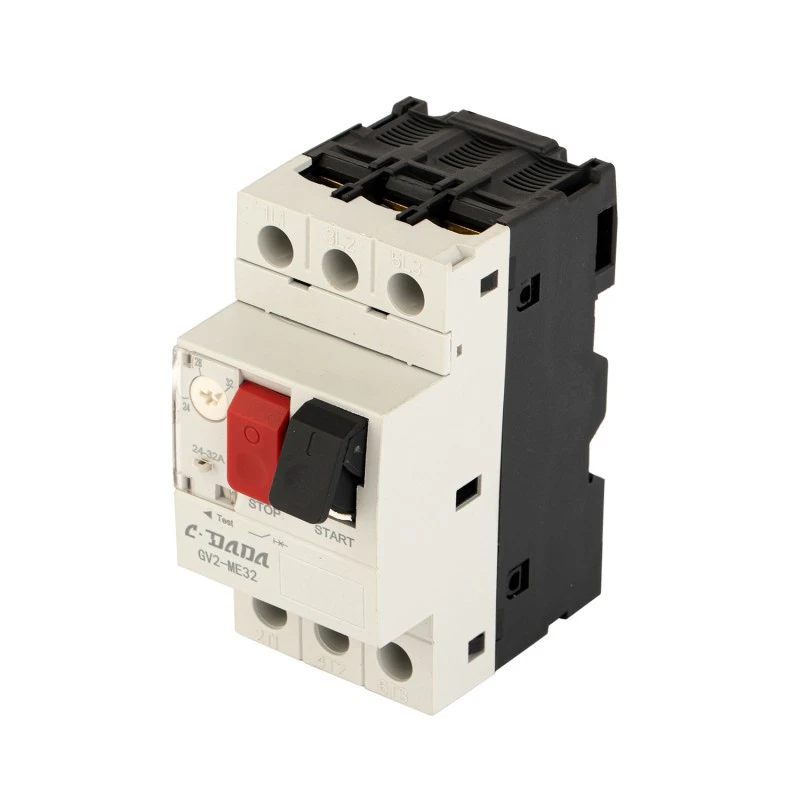

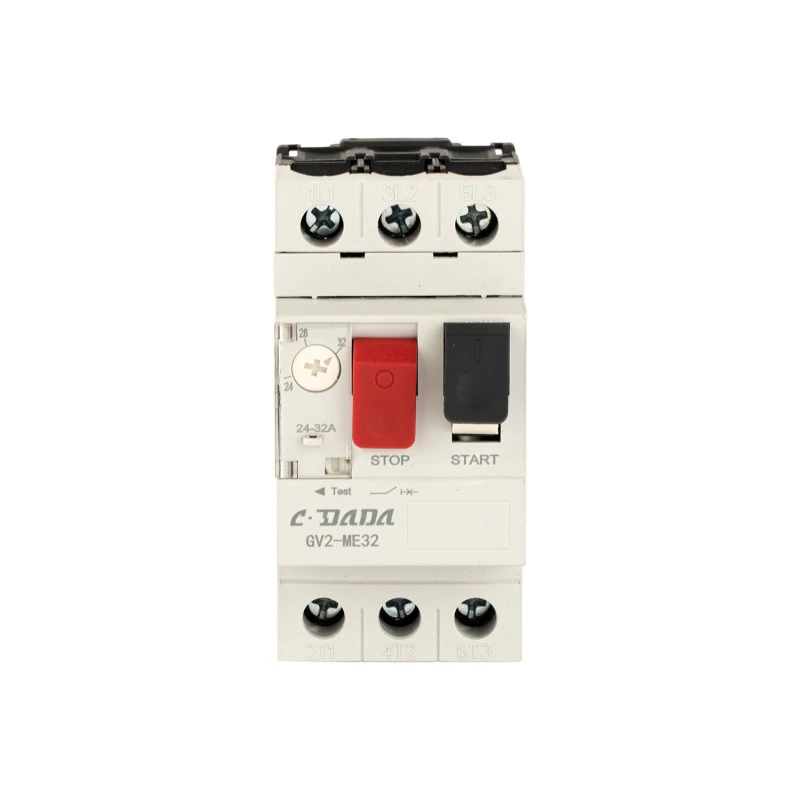

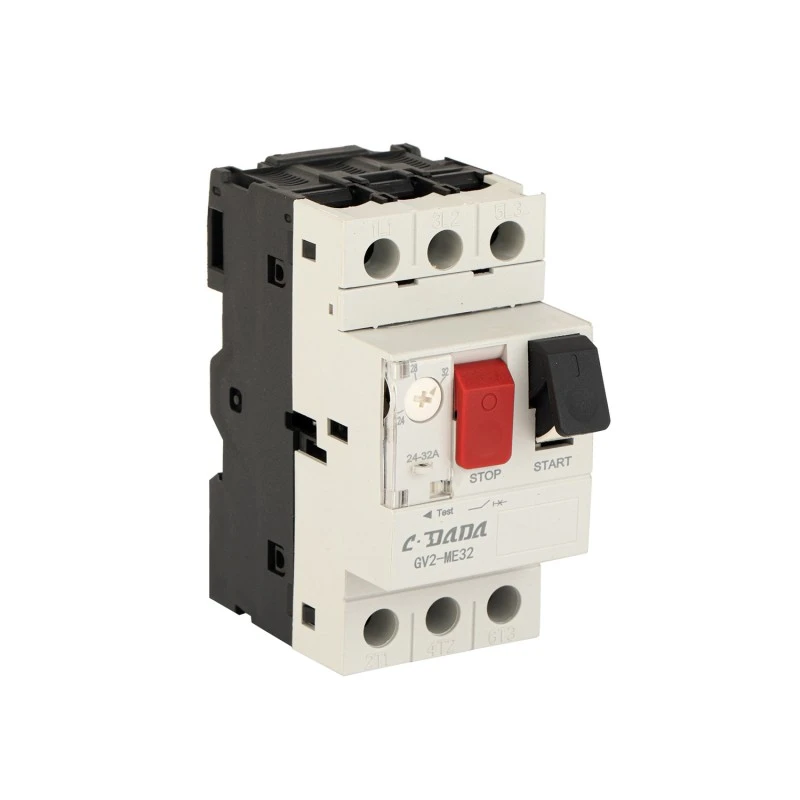

GV2 2P motorvédő megszakító

Egyszerűsítse le a motorvédelmet a CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) segítségével, amely nagy pontosságú, kompakt megoldás, amelyet a Shanghai DADA Electric CO., LTD. következő generációs technológiai platform és teljesen automatizált gyártás segítségével. Az egyfázisú vagy kétfázisú motoráramkörökhöz tervezett GV2 2P egy DIN-sínre szerelt eszközben integrálja a túlterhelést, a rövidzárlatot, a fáziskimaradást (3 fázisú alkalmazásokhoz, ha készletben használják) és a leválasztási funkciókat.

A 0,1A és 32A közötti állítható beállítási tartományával, a környezeti hőmérséklet-ingadozások hőkompenzálásával és a 690V névleges szigetelési feszültségével megbízható védelmet biztosít a szivattyúk, ventilátorok, kompresszorok, szállítószalagok és HVAC rendszerek kismotorjai számára. A CE szabványok szerint tanúsított, 110 000 mechanikai és elektromos művelettel, valamint opcionális kiegészítőkkel, például segédérintkezőkkel, söntkioldókkal és feszültségcsökkenési kioldókkal felszerelt CDADA GV2 MPCB ipari minőségű teljesítményt nyújt helytakarékos 2 pólusú formátumban.

Legfontosabb specifikációk

Modellsorozat: GV2 2P MPCB

Márka: CDADA | Gyártó: Shanghai DADA Electric CO.,LTD

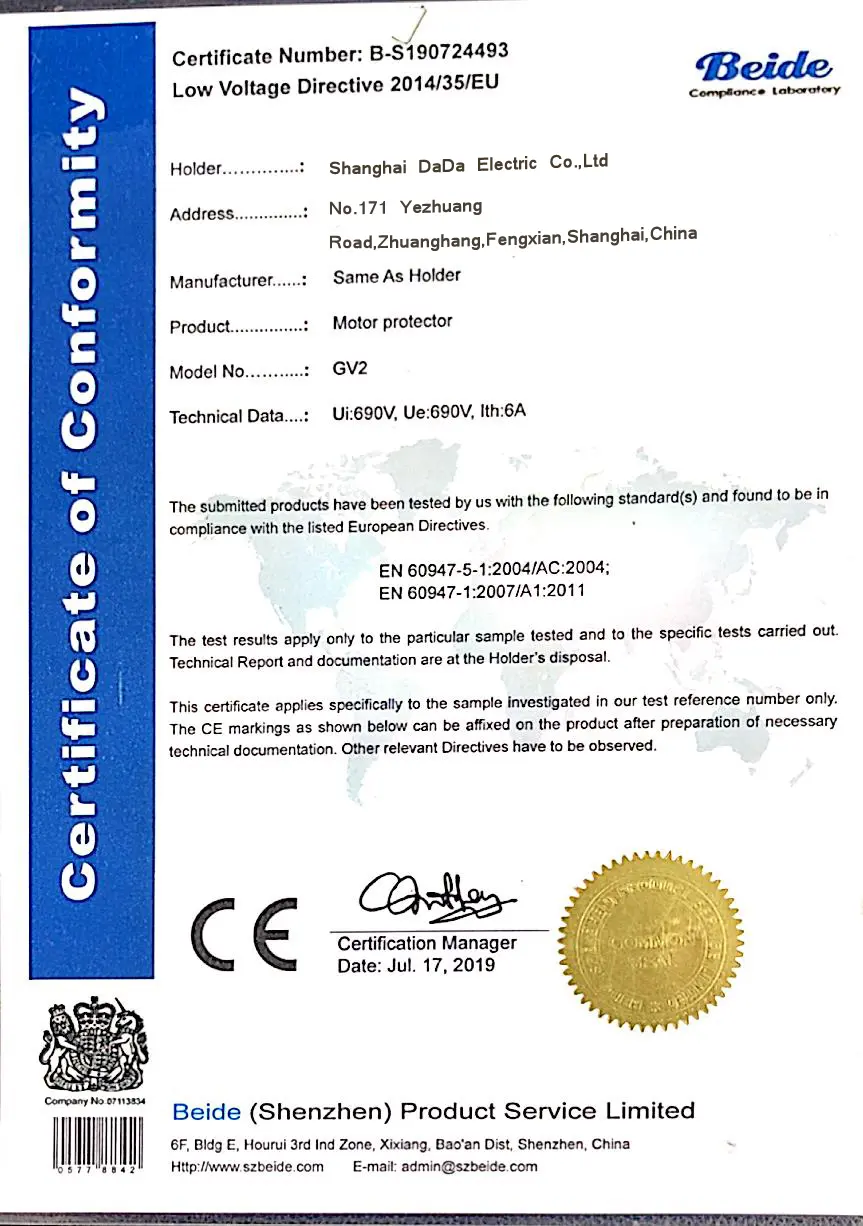

Tanúsítvány: CE

Pólusok: 2P (ideális egyfázisú motorokhoz vagy a 3 fázisú védelmi készlet részeként)

Beállítási áramtartomány: 0.1A – 32A (tárcsával állítható)

Keret névleges teljesítménye: 32A

Névleges üzemi feszültség: 690V AC

Névleges szigetelési feszültség (Ui): 690 V

Impulzusálló feszültség (Uimp): 6000V

Működési frekvencia: 50/60Hz

Kioldási osztály: 10A (szabvány az általános célú motorokhoz)

Védelmi funkciók:

★ Termikus túlterhelés elleni védelem

★ Rövidzárlat elleni védelem

★ Fáziskimaradás elleni védelem* (*3 pólusú konfigurációban vagy koordinált készletben használva)

★  Elszigetelő funkció (látható törés)

★ Beépített hőmérséklet kompenzáció

Mechanikai élettartam: 110 000 művelet

Elektromos élettartam (AC-3, 400 V): 110 000 művelet

Meghúzási nyomaték: 1,7 N·m

Működési mód: Nyomógomb BE/KI egyértelmű kioldásjelzővel

Rögzítés: 35 mm-es DIN sín

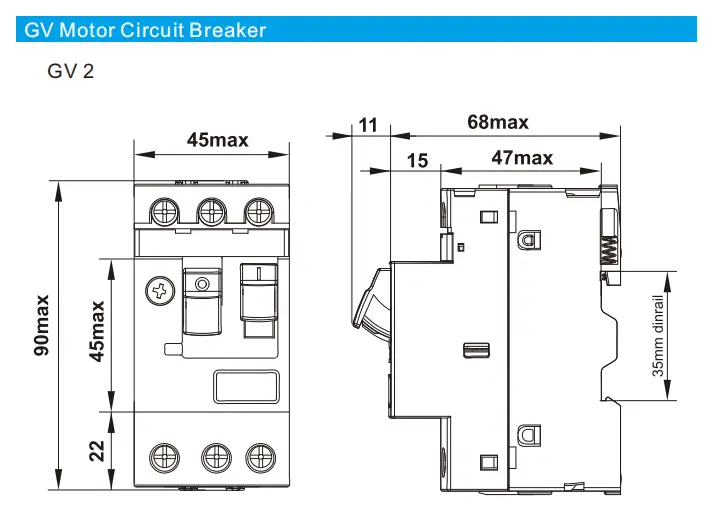

Műszaki adatlap

Miért válassza a CDADA GV2 2P motorvédő áramkör-megszakítót?

★ All-in-One motorvédelem

Egyesíti a megszakítót + termikus túlterhelésrelét + leválasztót – nincs szükség különálló alkatrészekre.

★ Pontosság és stabilitás

A hőmérséklet-kompenzált mechanizmus egyenletes kioldást biztosít a környezet változásaitól függetlenül (pl. forró műhelyek vagy hideg pincék).

★ Nagy tartósság

110 000 mechanikus/elektromos ciklus – sok versenytársat felülmúlva hosszú távú megbízhatóságban.

★ Helytakarékos 2P tervezés

Ideális kompakt vezérlőpanelekhez, OEM-gépekhez és utólagos beépítési projektekhez, ahol korlátozott a panel ingatlanok száma.

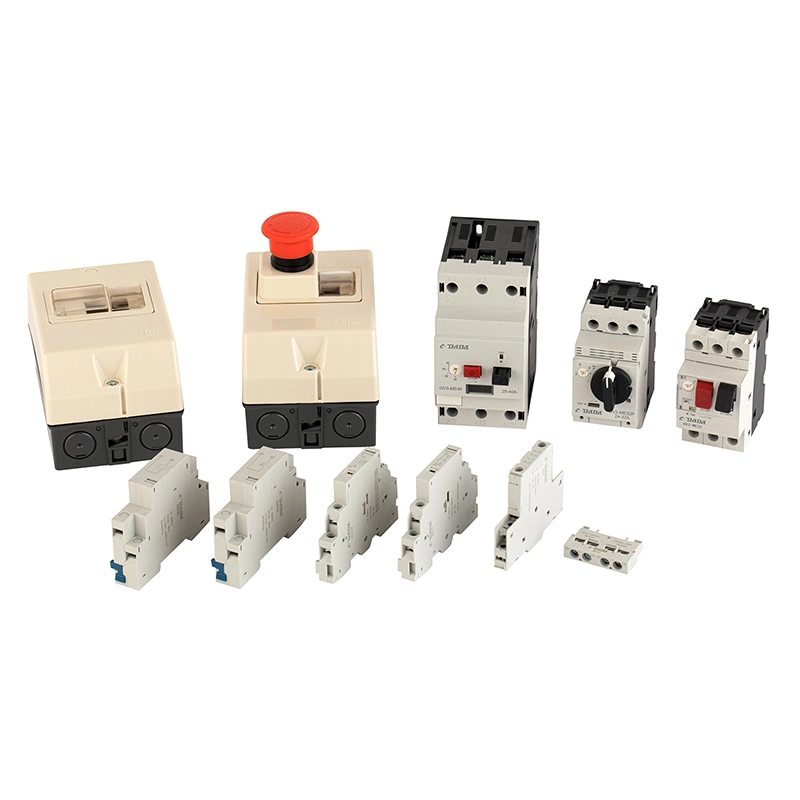

★ Teljes tartozék ökoszisztéma

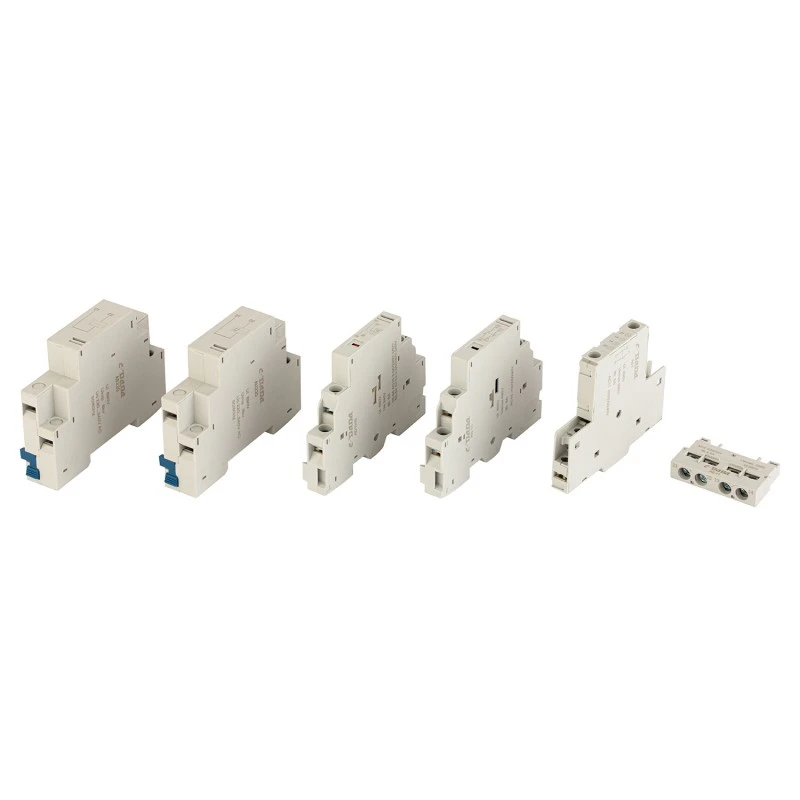

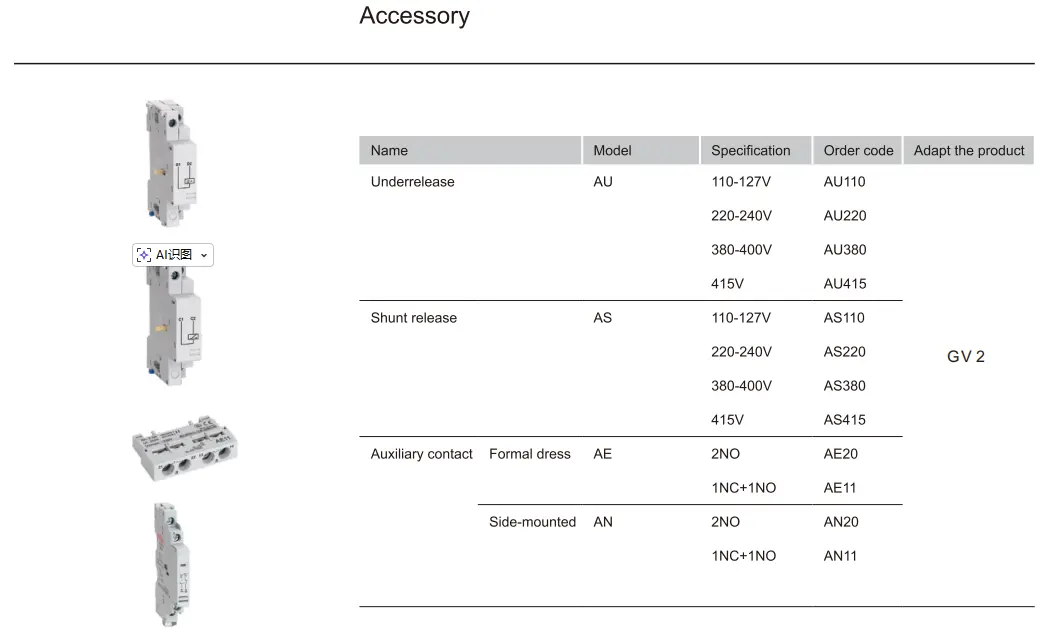

Támogatja az AE-t (elülső segéd), az AN-t (oldalsó segédeszközt), az AU-t (alacsonyfeszültség-kioldást), az AS-t (söntkioldást) – lehetővé teszi a távoli jelzést, az automatikus leállítást vagy a PLC-integrációt.

★  Globális megfelelőség

CE tanúsítvánnyal rendelkezik, 690 V-os besorolással – alkalmas az európai, ázsiai, afrikai és latin-amerikai piacokra.

★ A konzisztenciát az automatizált gyártóberendezések, a szabványosított működési eljárások, a bejövő anyagok szigorú ellenőrzése, a folyamat közbeni tesztelés és a kritikus paraméterek végső 100%-os funkcionális tesztelése biztosítja.

Tipikus alkalmazások

Egyfázisú motorok: Szivattyúk, garázskapunyitók, kis kompresszorok

OEM gépek: Csomagológépek, élelmiszer-feldolgozó berendezések

HVAC rendszerek: Fan coil egységek, kis hűtők

Épületautomatizálás: Lift segédberendezések, szellőztetés vezérlések

Utólagos felszerelési projektek: Biztosítékok + hőrelék cseréje integrált MPCB-vel

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség az MPCB és a szabványos megszakító között?

A1: A motorvédő áramkör-megszakító (MPCB), mint a GV2, a következőket kínálja:

● Állítható termikus túlterhelés elleni védelem (a motor FLC-hez illesztve)

● Mágneses rövidzárlat elleni védelem

● Fázisvesztés-észlelés (3P verziókban)

● Elszigetelő funkció

→ A szabványos MCB-k csak rövidzárlat és fix túlterhelés elleni védelmet kínálnak – nem motorra optimalizálva.

2. kérdés: Egy 2P GV2 védhet egy 3 fázisú motort?

V2: Nem egyedül. A háromfázisú motorokhoz három GV2 egységre van szükség (fázisonként egy), egymással összehangolva, vagy használjon 3P MPCB-t. A 2P GV2 azonban tökéletes egyfázisú motorokhoz vagy vezérlőáramkörökhöz.

3. kérdés: Mit jelent a „10A utazási osztály”?

A3: Meghatározza, hogy a megszakító milyen gyorsan kapcsol ki túlterhelés esetén. A 10A osztály azt jelenti, hogy 10 másodpercen belül kiold 7,2-szeres beállítási áram mellett – ideális a nagy indítónyomaték nélküli, szabványos mókuskalitkás motorokhoz.

4. kérdés: Valóban kompenzálja a hőmérsékletet?

A4: Igen! A bimetál szalag termikusan kompenzált, így a kioldás pontos marad, akár 0°C-os raktárban, akár 50°C-os szekrényben helyezik el.

5. kérdés: Miért válassza a CDADA GV2-t más márkákkal szemben?

A5: A CDADA a következőket kínálja:

● Valódi CE tanúsítás tesztjelentésekkel

● Automatizált gyártás → állandó minőség és alacsony hibaarány

● Teljes tartozékkompatibilitás (AE/AN/AU/AS)

● Versenyképes árképzés az OEM-ek és a forgalmazók számára

● Gyors technikai támogatás és dokumentáció angol nyelven
