Mi az a DIN váltókapcsoló?

A DIN váltó kapcsoló egy moduláris, sínre szerelt átviteli kapcsoló berendezés, amelyet az elektromos terhelések biztonságos átvitelére terveztek két áramforrás között. betartásaIEC 60947-6-1 (transzfer kapcsoló berendezések) ésIEC 60947-3 (szakaszolókapcsolók), ezek a kapcsolók szabványosakDIN sínre szerelés (TH35, 35 mm-es kalapsín), amely lehetővé teszi az elosztópanelekbe való zökkenőmentes integrációtMCB-k, RCD-k és egyéb moduláris eszközök.

A DIN váltókapcsolók kritikus komponensként szolgálnak:

Kézi átvitel a hálózati és a tartalék áramellátás között (generátorok, UPS)

Forrás kiválasztása kettős ellátású rendszerekben

Terhelésszigetelés karbantartás és biztonság érdekében

Energiagazdálkodás (csúcsborotválkozás, kettős tarifás váltás)

A jelenlegi értékelések tól16A-125A moduláris DIN-sínes típusokhoz, nagyobb, panelre szerelhető változatokkal ig terjedően3200A. Általában a működési pozíciók következnekI-0-II konfiguráció (1. forrás – Ki – 2. forrás), amely egyértelmű vizuális jelzést és pozitív törésszigetelést biztosít.

Moduláris szélesség szabványok (DIN sín):

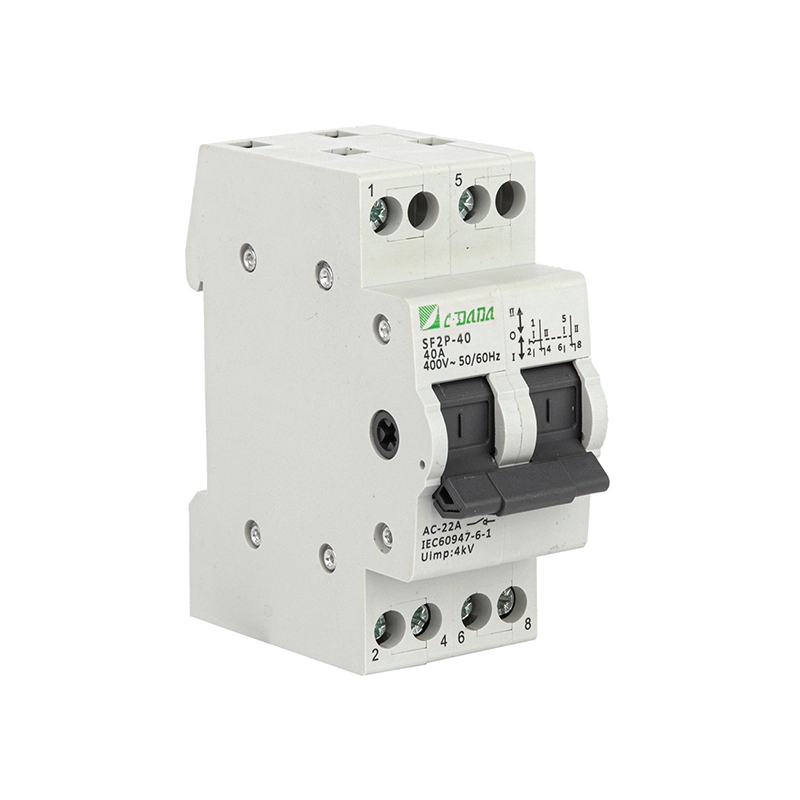

2 modul (35 mm): 16A-40A, 2 pólusú

3 modul (52,5 mm): 40A-63A, 2/3 pólusú

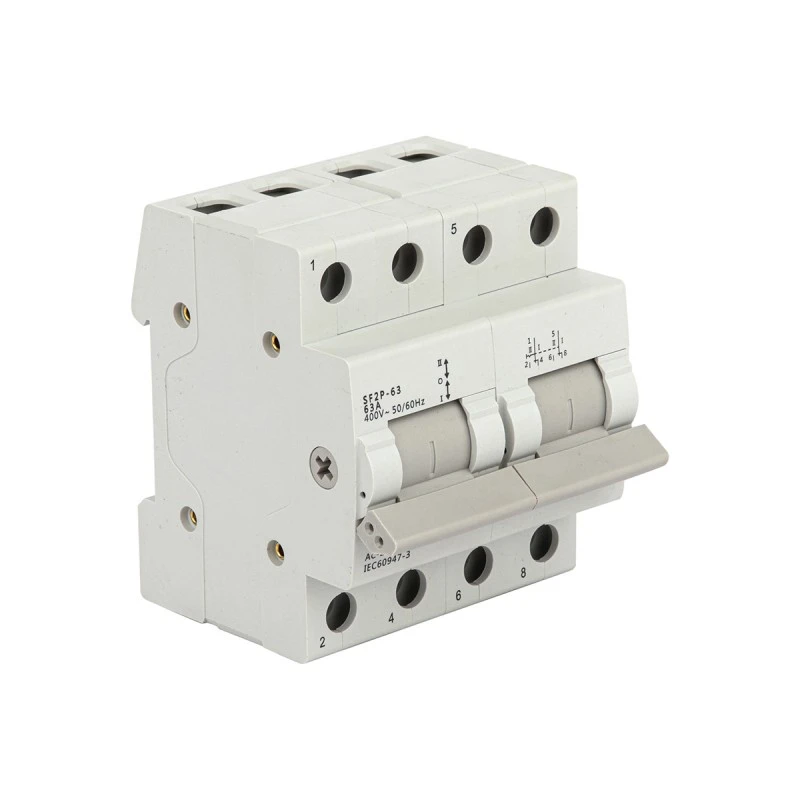

4 modul (70 mm): 63A-125A, 3/4 pólusú

Alapvető funkciók és működési elv

Mechanikus reteszelő rendszer

Összetevő	Funkció	Műszaki előírás
Forgó fogantyú	Kézi működtetés, helyzetjelzés	I-0-II pozíciók, OFF állásban lakattal zárható (3 zár), IP65 védettség
Bütyök mechanizmusa	Meghajtja az érintkezők mozgását, biztosítja a sorrendet	Precíziós megmunkálású bütykök, bepattanó, pozitív hajtás
Kapcsolatfelvételi rendszer	Terhelési áram átvitele és megszakítása	Ezüstötvözet (AgNi/AgCdO), dupla törés pólusonként, törlő hatás
Mechanikus retesz	Megakadályozza mindkét forrás egyidejű lezárását	Szilárd mechanikus csatlakozás, független a fogantyú működésétől
Kiegészítő kapcsolatok	Állapotjelzés, vezérlés, jelzés	1NO+1NC vagy 2NO kapcsolónként, 10A névleges teljesítmény, pozitív működés
DIN síncsipesz	Pattintható rögzítés, biztonságos rögzítés	Rugóacél, 50-100N szorítóerő, rezgésálló

Működési sorrend (I-0-II)

I. pozíció (1. forrás csatlakoztatva):

A fő érintkezők zárva az 1. forrás oldalán

A 2. forrás érintkezői véglegesen megnyíltak

A mechanikus reteszelés megakadályozza a Source 2 bezárását

0. pozíció (ki/elszigetelés):

Az 1. és a 2. forrás érintkezői is megnyílnak

Kettős törésszigetelés pólusonként

Látható érintkezési rés a biztonság ellenőrzéséhez

Lakatolható a karbantartási elzáráshoz

II. pozíció (2. forrás csatlakoztatva):

Az 1. forrás érintkezői véglegesen megnyíltak

A fő érintkezők zárva a 2. forrás oldalán

A mechanikus reteszelés megakadályozza az 1. forrás bezárását

Biztonsági jellemzők

Pozitív szünet jelzés: A látható érintkezők szétválása megerősíti a szigetelést

Kényszernyitott érintkezők: Mechanikusan kapcsolódik a fogantyú helyzetéhez, nem hegeszthető zárt

Ajtóreteszelés: Megakadályozza a ház kinyitását, amikor a kapcsoló BE van kapcsolva

Lakatolási lehetőség: Akár 3 lakat KI állásban a biztonság érdekében a karbantartás során

Stabil pozíciók: Rezgés, ütés vagy feszültségingadozás nem befolyásolja

Alkalmazási környezetek és használati esetek

Alkalmazás	Specifikus felhasználás	Tipikus specifikációk	Felszerelés
Lakossági biztonsági mentés	Hálózati generátor átadás otthonokba, kis irodákba	16A-63A, 2P/4P, AC-22A, I-0-II, DIN-sín	DIN sín
Kereskedelmi épületek	UPS bypass, kettős hálózati tápellátás, terhelésleválasztás	100A-250A, 4P, AC-23A, motoros vagy kézi	DIN/panel
Ipari üzemek	Kritikus folyamatteljesítmény, szerszámgép ellátás	160A-630A, 3P/4P, AC-23A, nyitott átmenet	Paneltartó
Adatközpontok	Kettős hálózat, UPS karbantartás bypass	250A-800A, 4P, AC-33B, átfedő érintkezők	Paneltartó
Egészségügy	Kórházi alapvető áramkörök, életbiztonsági terhelések	160A-400A, 4P, AC-33B, automatikus átvitel	Panel/ATS
Megújuló energia	Háló-napelem kapcsolás, akkumulátor tárolás	63A-250A, 4P, egyenáramú, I-0-II, DIN-sín	DIN sín
Infrastruktúra	Metró vontatás, reptéri világítás, távközlés	400A-1600A, 3P/4P, AC-23A, motoros	Paneltartó
Tengeri/Offshore	Hajó fedélzeti áramellátás, platform ellátás	100A-400A, 3P/4P, tropicalizált, IP65	Zárt

Kettős tarifás energiagazdálkodás: A kézi DIN-váltó kapcsolók lehetővé teszik az automatikus vagy kézi váltást a következők között:

Csúcsidőben/csúcsidőn kívüli árak: A nem kritikus terhelések átvitele olcsóbb tarifákra

Háló/Szolár optimalizálás: Maximalizálja az önfogyasztást, minimalizálja a rácsimportot

Igényválasz: Teherleadás csúcsigényes események idején

Gyártási folyamat és gyártási munkafolyamat

Precíziós gyártási sorrend

Nyersanyag IQC → Bütykös mechanizmus megmunkálása → Érintkezőrendszer gyártása → Ház fröccsöntése → Tengely és fogantyú összeállítás → Érintkezőhíd integráció → Mechanikus reteszelő összeállítás → Segédérintkező szerelvény → Kalibrálás és tesztelés → Végső összeállítás → Minőségellenőrzés → Csomagolás

Kritikus gyártási szakaszok

Színpad	A folyamat részletei	Minőségellenőrzési pontok
Bütykös mechanizmus megmunkálása	Műszaki műanyagból (POM) vagy fémből (cinkötvözet) készült bütykös profilok precíziós CNC megmunkálása, hőkezelés a kopásállóság érdekében	Mérettűrés ±0,05 mm, felületi minőség Ra 0,8, keménység HRC 45-55, forgatónyomaték 0,5-2 Nm
Lépjen kapcsolatba a Gyártással	Ezüst-nikkel (AgNi 90/10) vagy ezüst-kadmium-oxid (AgCdO) érintkezőcsúcsok, keményforrasztás rézhordozókhoz, törlőgeometria kialakítása	Keménység HV 80-120, érintkezési ellenállás <5mΩ, keményforrasztási szilárdság >50MPa, ezüst vastagság ≥2mm
DIN-sín ház öntvény	Nagy ütésű, hőre lágyuló műanyag (PA66 GF30 vagy PBT GF30), 280-320°C-os injektálás, 17,5 mm-es modularitás kritikus	Mérettűrés ±0,1 mm, követési index >600V, UL 94 V-0, hőállóság 160°C
Tengely és fogantyú összeállítás	Horganyzott acél vagy rozsdamentes acél tengely, polimer markolat pozíciójelöléssel, csapágybehelyezés	Nyomatékkonzisztencia, 45°-os vagy 90°-os indexelési pontosság, markolattartó erő >50N
Mechanikus retesz	Precíziós megmunkálású reteszelő kilincs, rugós terhelésű, pozitív kapcsolódási ellenőrzés	Reteszelési szilárdság >200N, megakadályozza az egyidejű zárást, 10 000 ciklusos tartósság
Vegye fel a kapcsolatot a Bridge integrációjával	Rézötvözet híd rugalmas csatlakozásokkal, ezüstözött érintkezési felületekkel, rugós nyomással	Érintkezési nyomás 8-15N/mm², törlési távolság 2-4mm, öntisztító hatás
Végső kalibrálás	Forgási nyomaték, érintkezők időzítése, segédérintkezők szinkronizálása, dielektromos ellenőrzés	100%-ban automatizált tesztelés, adatnaplózás, QR nyomon követhetőség

Elsődleges nyersanyagok és alkatrészek specifikációi

Összetevő	Anyagspecifikáció	Szállítói szabványok	Kulcstulajdonságok
Bütyök mechanizmusa	Acetál kopolimer (POM) vagy cinkötvözet (ZA-8)	ISO 1043, ASTM B669	Alacsony súrlódás, kopásállóság, méretstabilitás, önkenő
Fő elérhetőségek	Ezüst-nikkel (AgNi 90/10) vagy ezüst-kadmium-oxid (AgCdO)	ASTM B152, IEC 60368	Vezetőképesség ≥90% IACS, íverózióállóság, hegesztésgátló, 20 000 ciklus élettartam
Forduljon a Bridge-hez	Rézötvözet (CuCr1Zr vagy CuNi2Si), ezüstözött	ASTM B187	Nagy vezetőképesség, rugós tulajdonságok, fáradásállóság
Tengely és hardver	Rozsdamentes acél 304 vagy horganyzott acél 8.8	ASTM A240, ISO 898-1	Korrózióállóság, nyomatékszilárdság >400MPa, mágneses permeabilitás alacsony
DIN sínes ház	PA66 GF30 (30% üvegszál) vagy PBT GF30	IEC 60664-1, UL 94 V-0	Követési index > 600 V, ütőszilárdság >7 kJ/m², 17,5 mm modularitás
Fogantyú és takaró	ABS vagy PC/ABS keverék, UV stabilizált	UL 94 HB, ISO 527	Ütésálló, színtartó, jelölési tartósság
Return Springs	Olaj-edzett szénacél SWOSC-V vagy rozsdamentes acél 301	JIS G 3560, ASTM A313	Fáradási élettartam > 20 000 ciklus, állandó nyomaték, lazítás <5%
Terminálok	Sárgaréz C36000 vagy réz C11000 ónozással (5-8μm)	ASTM B16/B187	Áramsűrűség 1,0-1,2 A/mm², nyomatékállóság 2,0-3,5 Nm, korrózióállóság
DIN síncsipesz	Rugóacél 65Mn vagy rozsdamentes acél 304, horganyzott	GB/T 1222, ISO 3506	Szorítóerő 50-100N, 10 000 ciklusos kifáradás, rezgésálló
Kiegészítő kapcsolatok	Ezüst-nikkel vagy arany villogó érintkezők, rugós terhelésű	IEC 60947-5-1	10A névleges teljesítmény, <50mΩ érintkezési ellenállás, 100 000 ciklus élettartam

Szabványmegfelelőségi és tesztelési protokollok

Nemzetközi Szabványügyi Keretrendszer

Standard	Hatály	Alkalmazandó minősítések
IEC 60947-6-1	Átviteli kapcsolóberendezések - Automatikus és kézi váltókapcsolók	Elsődleges szabvány váltókapcsolókhoz, AC-33B felhasználás
IEC 60947-3	Kapcsolók, szakaszolók, szakaszolókapcsolók és biztosíték-kombinációs egységek	Leválasztási funkció, AC-21A/AC-22A/AC-23A felhasználás
IEC 60947-1	A kisfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó általános szabályok	Általános követelmények, hőmérséklet-emelkedés, dielektromos tulajdonságok
EN 60947-6-1 / EN 60947-3	Európai harmonizált változatok	CE jelölés, EU-piaci megfelelés
GB/T 14048.11 / GB/T 14048.3	Kínai nemzeti szabványok	CCC tanúsítás, kínai piac

Főbb különbségek:

IEC 60947-6-1: Átviteli kapcsolásra jellemző, tartalmazza az AC-33B-t (motorterhelés automatikus átvitellel), koordinációs követelmények

IEC 60947-3: Általános szakaszolókapcsoló szabvány, leválasztó funkció, AC-23A motorkapcsolás

Kötelező típusvizsgálatok (IEC 60947-6-1 és IEC 60947-3)

Teszt kategória	Specifikus teszt	Elfogadási kritériumok
Hőmérséklet emelkedés	Folyamatos áram névleges In-nél	Kivezetések ≤65K (csupasz), ≤80K (bevonatos), fogantyú ≤40K
Dielektromos tulajdonságok	Teljesítmény-frekvencia ellenállás (2kV-2,5kV/1min), impulzus (6kV-8kV)	Nincs meghibásodás, nincs villanás, szivárgás <2mA
Készítési és megszakítási kapacitás	AC-23A: 10×készítésben, 8×törésben; AC-33B: 6×Készítés/törés közben	Sikeres működés, nincs kontakthegesztés, nincs villanás
Működési teljesítmény	Mechanikai: 10 000-20 000 ciklus; Elektromos: AC-23A 3000-6000 ciklus	<5% paramétereltolódás, érintkezőkopás <50%
Rövid idejű áramállóság	Icw 1s-hez (zárlatálló)	Nincs deformáció, nincs kontakthegesztés, teszt után működőképes
Rövidzárlati kapacitás	Icm (csúcsáramállóság)	Sérülésmentes, az érintkezők működőképesek
Mechanikus retesz	Kényszer leküzdeni a reteszelést, kitartási teszt	>200N legyőzőerő, 10.000 ciklus tartósság
Környezeti	Nedves hő, száraz hő, hideg, vibráció, sokk	Kondicionálás után működőképes, nem korrózió
EMC (motorizált/ATS)	Immunitás a sugárzott/vezetett interferencia ellen	Nem zavaró működés, EN 60947-6-1 E melléklet

Gyári minőség-ellenőrzési és vizsgálati szabványok

Bejövő anyag minőségellenőrzése (IQC)

Anyag	Ellenőrzési tételek	Mintavételi terv	Felszerelés
Hőre lágyuló granulátum	Üvegtartalom, viszkozitás, nedvesség, gyúlékonyság	Tételenként	Melt flow indexer, DSC, UL 94 készülék
Ezüst érintkezőcsúcsok	Tisztaság, sűrűség, keménység, keményforrasztó ötvözet	Tételenként	Spektrométer, keménységmérő, metallurgiai mikroszkóp
Rugós acél	Szakítószilárdság, fáradásállóság, alakítás	Tételenként	Szakítógép, fáradásmérő, keménységmérő
Rézötvözet	Vezetőképesség, keménység, mérettűrés	Tételenként	Vezetőképesség mérő, keménységmérő, CMM
Rozsdamentes acél	Kémiai összetétel, mágneses permeabilitás, korrózióállóság	Tételenként	Spektrométer, korrózióvizsgálat

Folyamatos minőségellenőrzés (IPQC)

Állomás	Vezérlési paraméterek	Frekvencia	Módszer
Bütyös megmunkálás	Mérettűrés ±0,05 mm, felületi minőség, keménység	100 egységenként	CMM, felületi érdességmérő, keménységmérő
Kontaktforrasztás	Hőmérséklet 780-820°C, légkör, illesztési szilárdság	100 egységenként	Hőelem, nyírószilárdság-mérő
Ház öntés	Hőmérséklet 280-320°C, nyomás, méret	Minden ciklusban	SCADA monitorozás, SPC diagramok
Tengely összeállítás	Nyomatékkonzisztencia, indexelési pontosság, tartóerő	Minden egység	Nyomatékmérő, erőmérő
Reteszelő összeállítás	Kapcsolóerő, vereségellenállás, ciklusteszt	100 egységenként	Erőmérő, állóképesség-mérő
Érintkezőhíd	Érintkezési nyomás, törlési távolság, ellenállás	Minden egység	Erőmérő, mikro ohmmérő

Végső minőségellenőrzés (FQC) és kimenő minőségellenőrzés (OQC)

Tesztelem	Standard	Minta mérete
Forgatási nyomaték	0,5-2,0 Nm, egyenletes működés, pozitív indexelés	100%
Érintkezési ellenállás	<5mΩ pólusonként névleges áramon	100%
Dielektromos ellenállási feszültség	2,5 kV AC/1 perc	100%
Szigetelési ellenállás	>100MΩ @ 500V DC	100%
Mechanikus retesz ellenőrzése	Egyidejű bezárás megelőzése, kioldó erő >200N	100%
Segédérintkező funkció	Szinkronizálás, ellenállás, folytonosság	100%
DIN sínre szerelés	Felpattintó erő 50-100N, visszatartó, eltávolító erő	100%
Szemrevételezés és méretvizsgálat	17,5 mm-es modularitás, jelölési állandóság, IP minősítés	100%
Kitartási mintavétel	100 mechanikai ciklus, érintkező kopásellenőrzés	AQL 1.0
A csomagolás integritása	Csepppróba, vibráció (ISTA 3A), címkézés	tételenként

Gyártási infrastruktúra és gyártási képesség

Fejlett gyártóberendezések

Berendezés kategória	Gép specifikáció	Funkció	Kapacitás
Precíziós megmunkálás	5 tengelyes CNC megmunkáló központ (Mazak/Haas)	Bütykös mechanizmus, tengely, precíziós alkatrészek	5000 bütyökkészlet/nap
Fröccsöntés	120 tonnás hőre lágyuló prés (Arburg/Engel)	DIN-sín ház, fogantyú, takaró	8000 ház/nap
Lépjen kapcsolatba a Gyártással	Automatizált keményforrasztó kemence (H2/N2 atmoszféra)	Ezüst érintkezőhegy forrasztás a réz tartókhoz	10.000 kapcsolat/nap
Tavaszi formáció	CNC rugós tekercselő gép (Wafios)	Visszatérő rugók, érintkező rugók, DIN kapcsok	20.000 rugó/nap
Szerelés	Munkaerő-összeszerelő cellák	Mechanizmus összeszerelés, kalibrálás, tesztelés	3000 egység/nap soronként
Tesztelő berendezések	Automatizált váltókapcsoló próbapad	Nyomaték, ellenállás, reteszelés, időzítés ellenőrzése	500 egység/óra
	Mechanikus tartóssági teszter (20 000 ciklus)	Élettartam tesztelés, kopásfigyelés	200 egység egyszerre
	Dielektromos ellenállás-vizsgáló (5kV AC)	Hi-pot tesztelés, szigetelés ellenőrzés	300 egység/nap

Gyártási kapacitás és átfutási idők

Termékkategória	Havi kapacitás	Normál átfutási idő	Sürgős rendelési lehetőség
DIN-sín 2P (16A-63A)	100 000 egység	4-5 hét	3 nap
DIN-sín 4P (40A-125A)	50.000 egység	4-5 hét	5 nap

Mérnöki és műszaki csapat felépítése

Osztály	Személyzet	Szakértelem	Felelősségek
K+F mérnöki tevékenység	5 mérnökök	Kapcsolási mechanizmusok, kontaktfizika, anyagtudomány, automatizálás	Új termékfejlesztés, szabadalmi portfólió (25+ szabadalom), testreszabás
Process Engineering	15 mérnök	Precíziós megmunkálás, műanyag fröccsöntés, összeszerelés automatizálás, lean gyártás	Termelés optimalizálás, SOP dokumentáció, hozamjavítás (>99%)
Tesztelés és érvényesítés	12 mérnök	IEC 60947-6-1 megfelelőség, tartós tesztelés, környezeti szimuláció, EMC	Típustesztelés koordinálása, hibaelemzés, tanúsítványkezelés
Alkalmazástechnika	10 mérnök	Energiarendszerek tervezése, szelektív koordináció, generátorintegráció, ATS sémák	Ügyféltechnikai támogatás, sématervezés, üzembe helyezés
Minőségbiztosítás	25 technikus	ISO 9001, ISO 14001, statisztikai folyamatirányítás, metrológiai laboratórium	Szállítói audit, folyamat audit, korrekciós intézkedés, kalibrálás

Tanúsítványok és megfelelőségi dokumentáció

Tanúsítvány	Kibocsátó szerv	Hatály	Érvényesség
ISO 9001:2015	TÜV SÜD / SGS / Bureau Veritas	Minőségirányítási rendszer	Éves felügyelet
ISO 14001:2015	Intertek / SGS	Környezetgazdálkodás	Éves felügyelet
IEC 60947-6-1 típusvizsgálat	KEMA/DEKRA, Intertek, TÜV Rheinland	Átviteli kapcsolóberendezések	Terméksorozatonként
IEC 60947-3 típusvizsgálat	KEMA/DEKRA, Intertek	A szakaszolókapcsoló teljesítménye	Terméksorozatonként
CE jelölés	bejelentett szervezet	EU piacra jutás	Tervezésfüggő
CCC (Kína)	CQC	Kínai kötelező tanúsítás	5 éves érvényességi idő
UL 1008	Underwriters Laboratories	Észak-amerikai transzfer kapcsolók	Éves gyári ellenőrzés
VDE tanúsítás	VDE Vizsgáló Intézet	Német minőségi címke	Terméksorozatonként
SAA jóváhagyás	SAA jóváhagyások	Ausztrál piac	Terméksorozatonként

Miért áll el egymástól a DIN-váltó kapcsoló gyártása?

Gyártóüzemünk 18 éves specializációt képvisel a transzfer kapcsoló berendezésekre, és olyan DIN váltókapcsolókat szállít, amelyek meghaladják a globális szabványokat:

Moduláris szakértelem: A 17,5 mm-es DIN-sín modularitásának mély ismerete, amely biztosítja a zökkenőmentes integrációt a nagyobb gyártók MCB-jeivel, RCD-jeivel és elosztóberendezéseivel

Mechanikus reteszelés innováció: Szabadalmaztatott pozitív meghajtású reteszelő mechanizmusok >200N hibaellenállással, biztosítva a forrás párhuzamos párhuzamosításának abszolút megelőzését

Vertikális integráció: Házon belüli bütykös megmunkálás, kontaktforrasztás és hőre lágyuló öntés, amely biztosítja a teljes minőség-ellenőrzést és a gyors testreszabást

Infrastruktúra tesztelése: 2,5 millió dollár feletti befektetés automatizált tesztelésbe, beleértve a 20 000 ciklusos mechanikai tartóssági ellenőrzést, a reteszelő erőtesztet és a környezeti szimulációt

Globális tanúsítási stratégia: Több szabványnak való megfelelés (IEC 60947-6-1, IEC 60947-3, UL 1008, CE, CCC, VDE), amely zökkenőmentes piacra lépést tesz lehetővé több mint 90 országban

ATS integrációs képesség: Motoros változatok Modbus-RTU, BACnet és Ethernet kommunikációval az intelligens épület- és ipari automatizálási alkalmazásokhoz

A CDADA Váltó kapcsoló gyártó és beszállító Kínában. Üzemünk különféle iparágakat szolgál ki, mint például az energiarendszerek, az épületautomatizálás és az ipari gyártás, rugalmas OEM/ODM megoldásokat kínálva.
