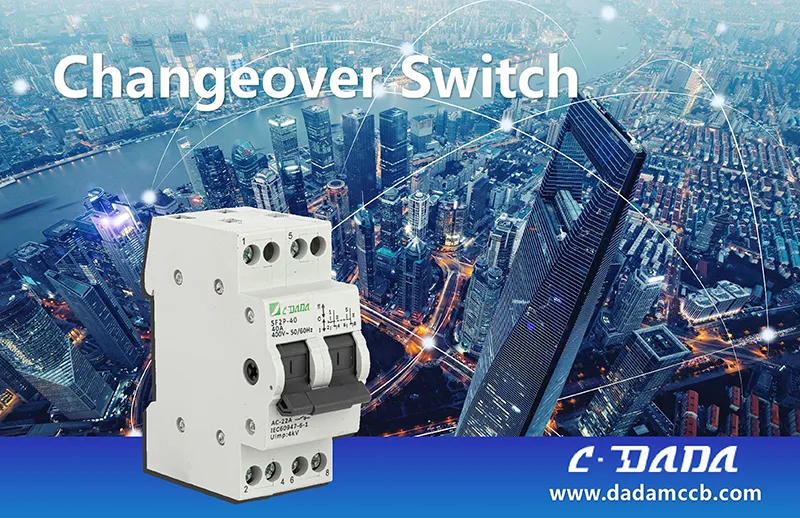

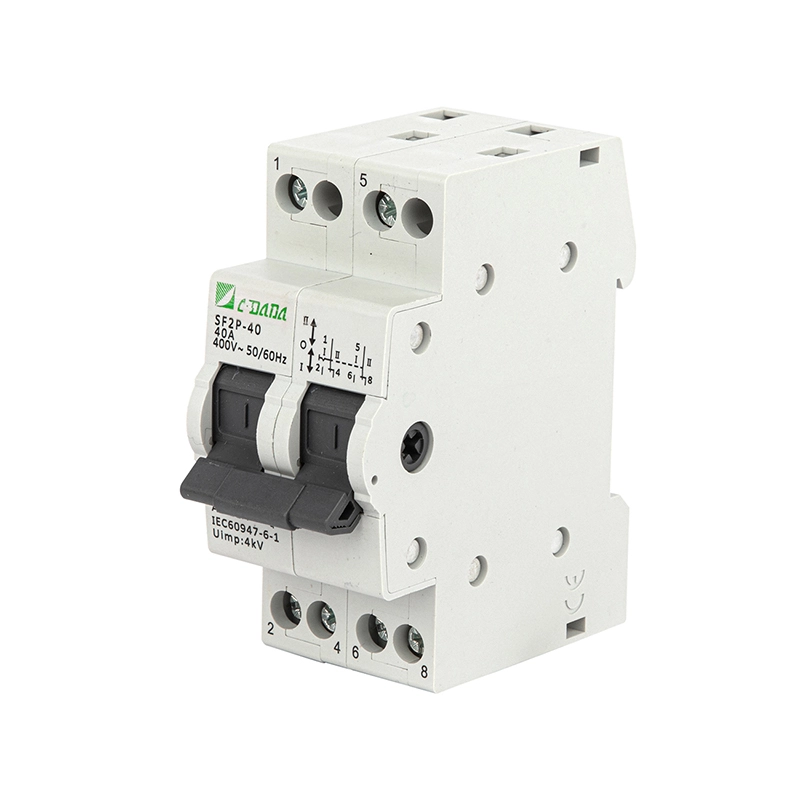

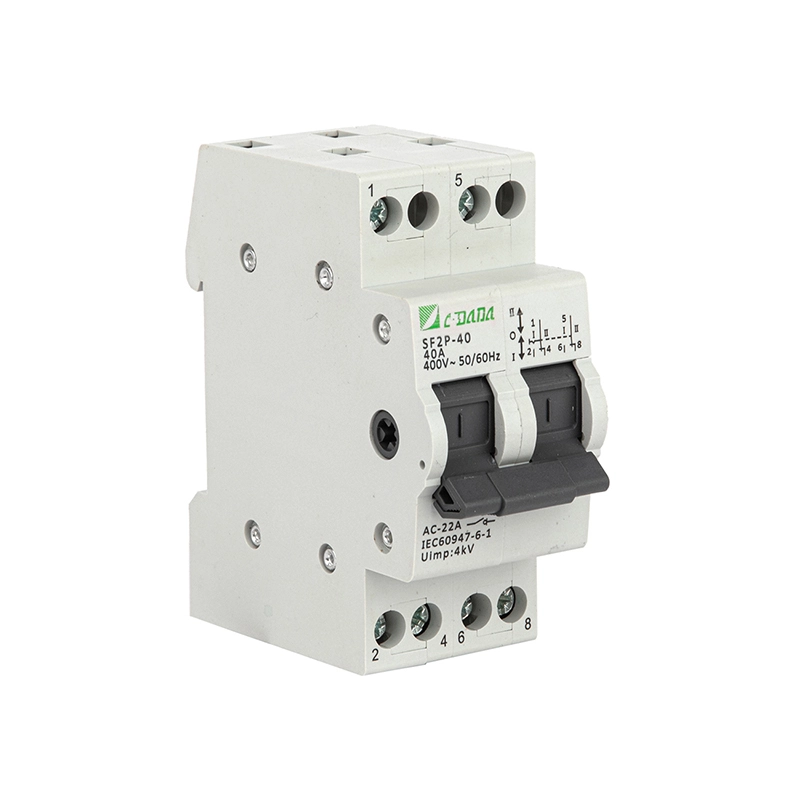

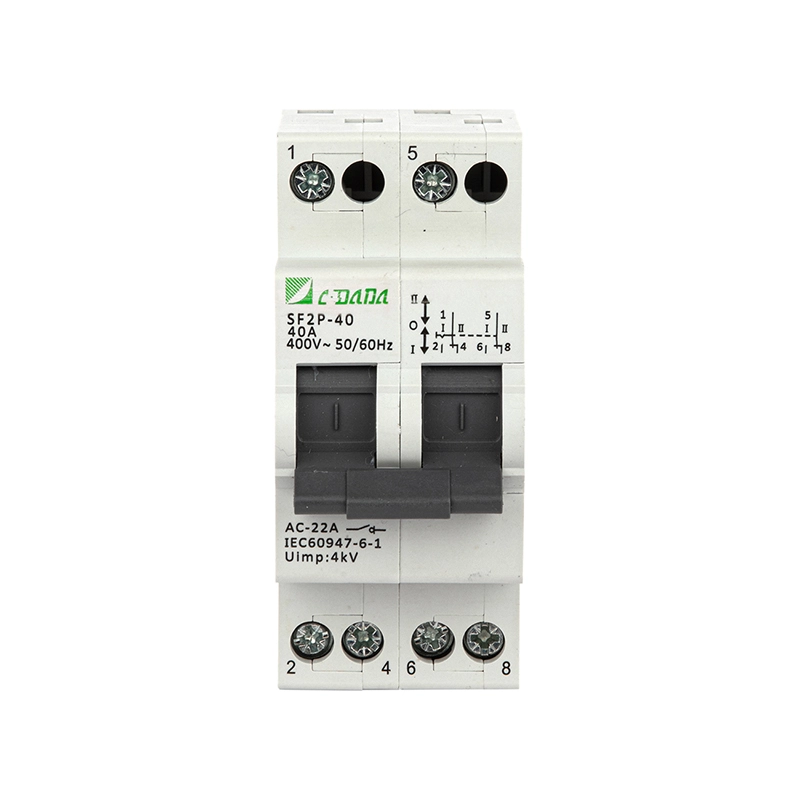

2P váltókapcsoló

Biztosítsa a biztonságos és megbízható áramforrás-kapcsolást a CDADA SF Series 2P váltókapcsolóval, amely alkalmas kritikus áramkörök átalakítására lakossági, kereskedelmi és könnyűipari alkalmazásokban. Ez a DIN-sínre szerelt mikrováltó kapcsoló kettős áramforrást vagy terhelést támogat egyértelmű 3 állású működéssel: I-OFF-II, lehetővé téve a zökkenőmentes átmenetet a hálózat/hálózat és a tartalék/generátor tápellátása, a motor előre/hátra vezérlése vagy a fázis/feszültség figyelő áramkörök között.

AC 50/60Hz, 230-400V és 16A és 125A közötti áramokra névleges CDADA 2P váltókapcsoló megfelel az IEC 60947-3 és az EN 60947-3 szabványoknak. BE/KI helyzetjelzőivel, nagy vezetőképességű érintkezőivel és rugós gyors-megszakító mechanizmusával stabil teljesítményt biztosít gyakori kézi működtetés mellett is. Az MCB-k és kontaktorok mellé moduláris beépítésre tervezték, ideális épületek elosztótábláihoz, szivattyútermekhez, telekommunikációs szekrényekhez és vészvilágítási rendszerekhez.

Legfontosabb specifikációk

Sorozat: SF Series 2P kézi váltókapcsoló

Márka: CDADA | Gyártó: Shanghai DADA Electric CO.,LTD

Pólusok: 2P (kétpólusú) – 1P-től 4P-ig terjedő változatban kapható

Névleges áram: 16A – 125A (40°C környezeti hőmérséklet felett 80%-ra csökkentve)

Névleges feszültség: 230/400V AC, 50/60Hz

Szigetelési feszültség (Ui): 500V

Felhasználási kategória: AC-22A (kevert rezisztív és induktív terhelés)

Rövid idejű ellenállási áram (Icw): 12×Ie 1 másodpercig

Gyártási kapacitás: 20×Ie, t=0,1s

Mechanikai élettartam: 8500 művelet

Elektromos élettartam: 1500 művelet (terhelés alatt)

Szennyezettségi fok: II

Szerelés: Szabványos TH35 DIN sínre

Kezelés: kézi 3 állású fogantyú (I – O – II)

Kijelzők: Látható BE/KI helyzet a fogantyú beállításával

Kivezetések: Kábel vagy gyűjtősín csatlakozás

Meghúzási nyomaték:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Biztonsági megjegyzés: Nincs ívoltó kamra → a rövidzárlat elleni védelem érdekében felső biztosítékokkal/MCB-kkel kell használni

Műszaki adatlap

Miért válassza a CDADA 2P váltókapcsolót?

★ Biztonságos 3 pozíciós szigetelés

A valódi KI (O) állás mindkét forrást leválasztja – ez kritikus a karbantartás és a visszahúzás elleni biztonság szempontjából.

★ DIN-sínes moduláris kialakítás

Másodpercek alatt telepíthető az MCB-k mellé – helyet takarít meg, és leegyszerűsíti a panelek elrendezését intelligens épületekben vagy OEM-házakban.

★ Nagy megbízhatóságú kapcsolatok

Az optimalizált dinamikus-statikus érintkezési geometria alacsony ellenállást és hosszú távú stabilitást biztosít.

★ Globális megfelelőség

Európában, Ázsiában, Afrikában és Latin-Amerikában elfogadott IEC 60947-3 szerint.

★ Felhasználó biztonságos működés

A rugós mechanizmus megakadályozza a részleges bekapcsolást; meghosszabbított fogantyú opcionális 63A+ modellekhez.

★ Sokoldalú alkalmazások

A generátor átvitelétől a motor irányváltásáig – egy kapcsoló, több funkció.

Tipikus alkalmazások

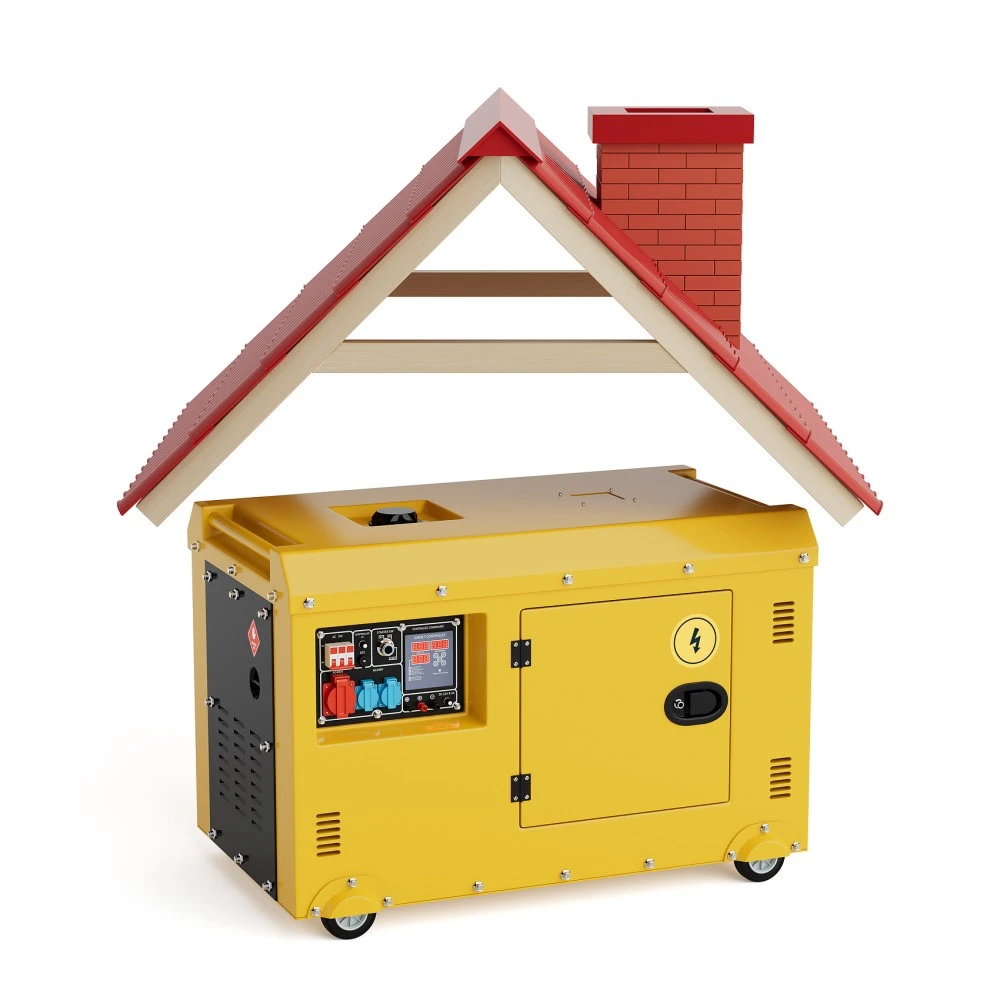

Tartalék tápellátási rendszerek: Váltás a segédprogram és a generátor között

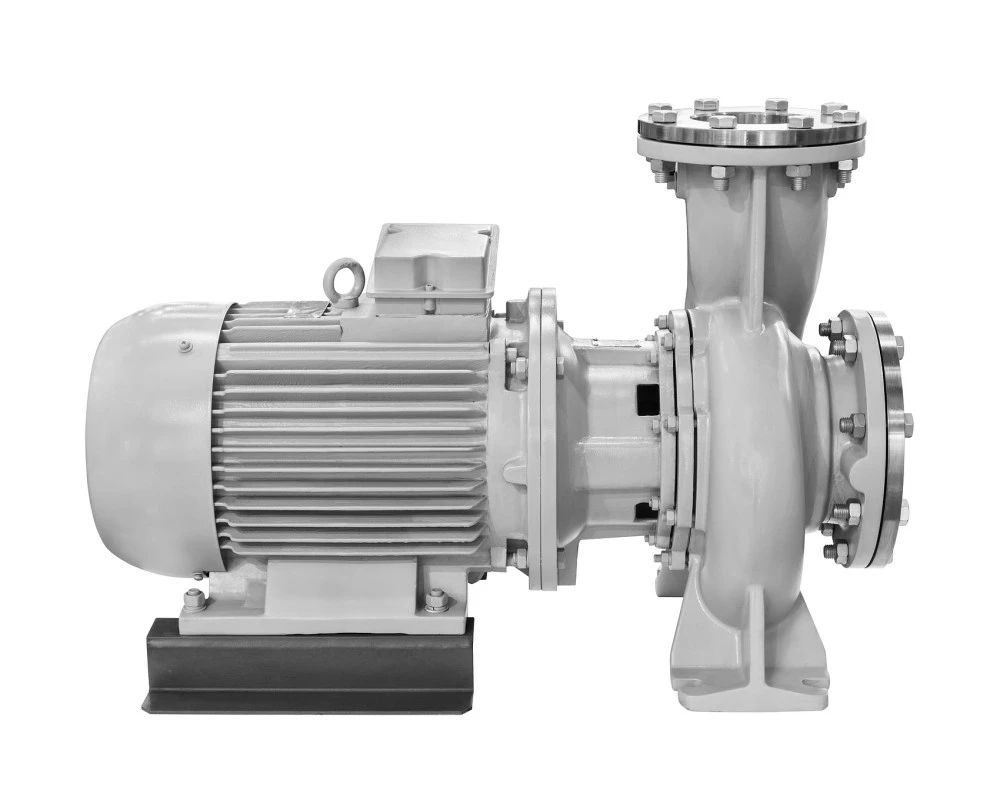

Motorvezérlés: Kis szivattyúk vagy ventilátorok előre/hátra forgása

Mérőáramkörök: Feszültség/fázis kiválasztása a mérőpanelekben

Épületautomatizálás: Kettős HVAC egység kapcsolás, vészvilágítás átvitel

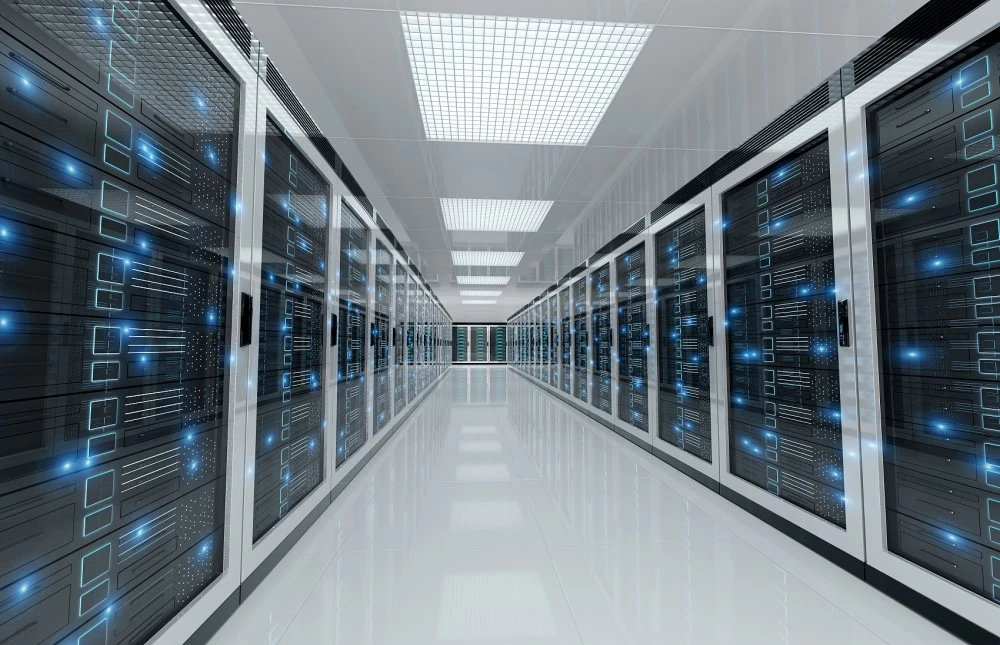

Távközlési és adatközpontok: Redundáns PSU forrás kiválasztása

A CDADA-ról

★ Főbb előnyeink a következők:

1) Teljes nemzetközi tanúsítványok,

2) Erős OEM/ODM képesség,

3) Magas költség-teljesítmény arány,

4) Megbízható nagyüzemi termelési kapacitás,

5) Kiterjedt export tapasztalat.

★ Termékeinket sikeresen exportálják Délkelet-Ázsiába, a Közel-Keletre, Dél-Amerikába, Afrikába, Európába és a FÁK országokba, nagy hangsúlyt fektetve a Belt and Road piacokra.

★ Folyamatosan fektetünk be a K+F-be, figyelemmel kísérjük a globális szabványokat és a piaci trendeket, és együttműködünk iparági szakértőkkel termékportfóliónk bővítése érdekében.

Gyakran Ismételt Kérdések

Q1: Válthatok terhelés alatt?

A1: Nem ajánlott. Az SF sorozatú 2P váltókapcsolónak nincs ívoltó kamrája. Mindig feszültségmentesítse az áramkört kapcsolás előtt, vagy csak üresjárati átvitelre használja (pl. leválasztó funkció). Éles terhelésű kapcsolásnál vegye figyelembe a motoros ATS vagy biztosítékkal ellátott szakaszolókapcsolókat.

2. kérdés: Miért van „O” (KI) állás?

2. válasz: A középső KI helyzet biztosítja a teljes elválasztást mindkét áramforrástól – ez elengedhetetlen a karbantartási biztonság és a generátorokba vagy inverterekbe való visszatáplálás megakadályozása érdekében.

3. kérdés: Szükségem van biztosítékokra ezzel a kapcsolóval?

A3: Igen. Mivel nem tudja megszakítani a hibaáramot, mindig párosítsa a rendszere várható rövidzárlati áramára méretezett felső biztosítékokkal vagy MCB-kkel.

Q4: Szabályozhatja a motor irányát?

V4: Igen – kis motorok esetén a 2P kapcsoló képes megfordítani a fázissorrendet, ha helyesen van bekötve. Irányváltás előtt győződjön meg arról, hogy a motor le van állítva és feszültségmentesítve.

5. kérdés: Miért válassza a CDADA-t más márkákkal szemben?

A5: A CDADA a következőket kínálja:

● Valódi 3 állású mechanikus reteszelés (nincs lebegő állapot)

● DIN-sín kompatibilitás a globális panelszabványokkal

● A kapcsoló helyzetének világos vizuális jelzése

● Robusztus rugós mechanizmus a megbízható érintkezési nyomásért

● Versenyképes árképzés teljes IEC-tanúsítvánnyal és műszaki támogatással
