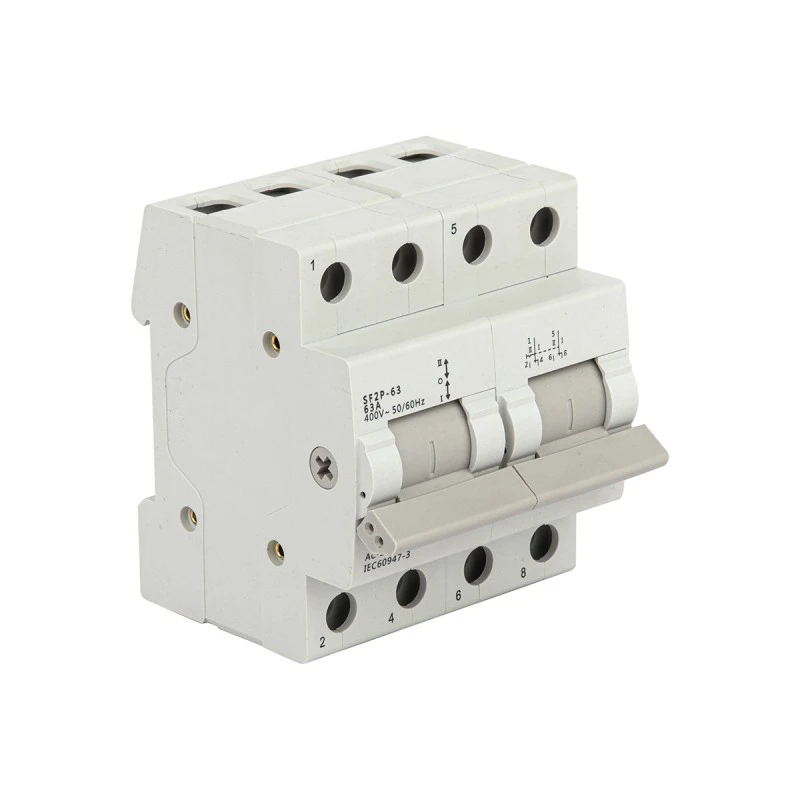

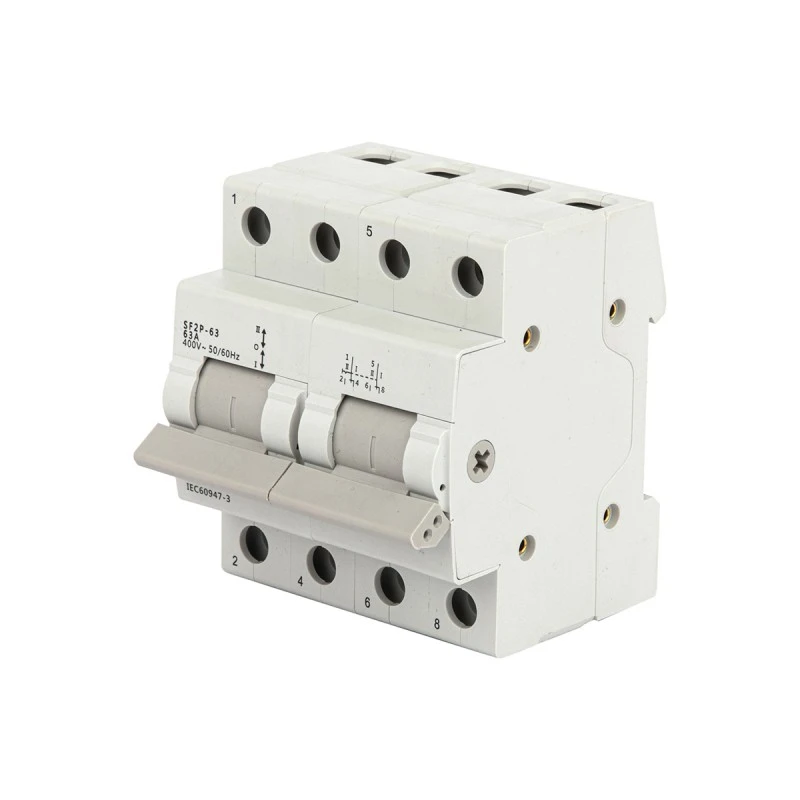

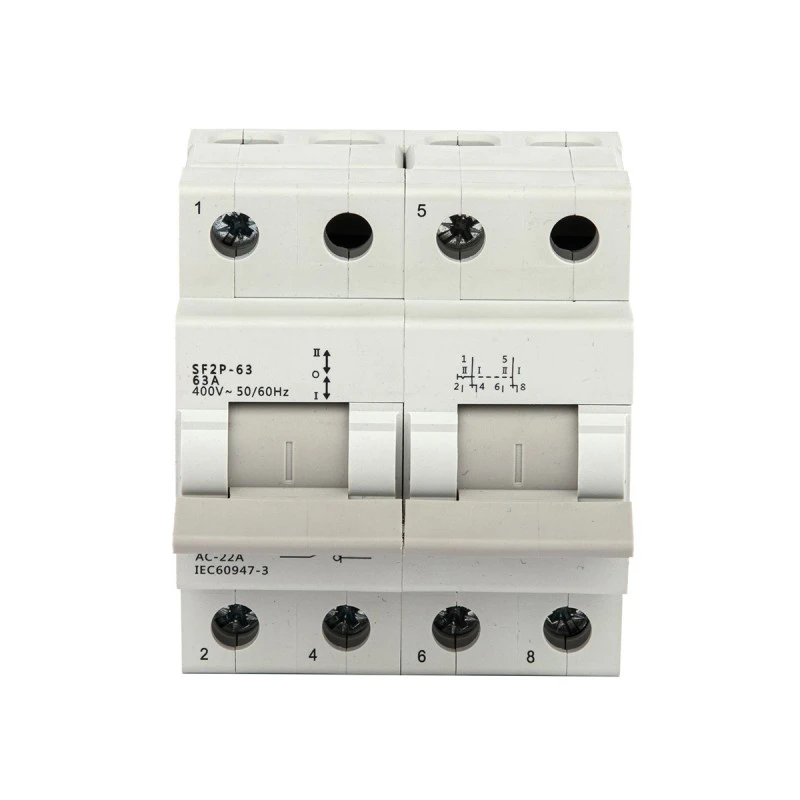

DIN sínváltó kapcsoló 125A

A CDADA SF sorozatú 125A DIN-sínváltó kapcsoló egy robusztus, kézi működtetésű kapcsolómegoldás, amelyet a Shanghai DADA Electric CO.,LTD tervezett megbízható kettős áramforrás vagy terhelés átalakítására kereskedelmi, ipari és infrastrukturális alkalmazásokban. Az IEC 60947-3 és az EN 60947-3 szabványnak megfelelő kapcsoló támogatja az 50/60 Hz-es AC rendszereket 400 V-ig, és 125 A-ig képes folyamatos áramot kezelni az AC-22A felhasználási kategóriában (vegyes rezisztív és induktív terhelések).

Az átlátszó, 3 állású kézi fogantyú (I – OFF – II) lehetővé teszi a biztonságos kapcsolást a főhálózat és a tartalék generátor, a kettős transzformátorok vagy a redundáns áramkörök között, míg a középső KI helyzet teljes szigetelést biztosít – ez kritikus a karbantartás és a biztonság szempontjából. A szabványos TH35 DIN sínre szerelhető, zökkenőmentesen integrálható a modern elosztótáblákba az MCB-k, kontaktorok és túlfeszültség-védők mellett.

A nagy vezetőképességű érintkezőkkel, a rugós segítséggel gyorsított/törő mechanizmussal és a precíziós kenésű belső alkatrészekkel a 125A-es modell 8500 mechanikai műveletet és 1500 elektromos ciklust biztosít névleges feltételek mellett. Megjegyzés: hiányzik az ívoltó kamra, ezért rövidzárlat elleni védelem érdekében az elülső biztosítékokkal vagy megszakítókkal kell használni.

Főbb jellemzők (125A-es modell)

Miért válassza a CDADA 125A DIN sínváltó kapcsolót?

★ Nagyáramú megbízhatóság

Folyamatos 125A-es terhelésre tervezve – ideális nagy szivattyúkhoz, HVAC-egységekhez vagy adatközponti tartalékrendszerekhez.

★ Valódi leválasztás kikapcsolt pozícióval

A középső „O” helyzet mindkét forrást leválasztja, így kiküszöböli a visszatáplálás vagy a véletlenszerű áramellátás veszélyét.

★ DIN-sínre kész modern panelekhez

Helyet takarít meg és leegyszerűsíti a telepítést kompakt vagy moduláris elosztótáblákba.

★  Ipari minőségű építőipar

A rugóterhelésű érintkezők, a zsírozott orsó és az 50 mm²-es kapocskapacitás hosszú távú stabilitást biztosítanak.

★ Globális szabványoknak való megfelelés

Az IEC 60947-3 szerint tanúsított – világszerte elfogadott kereskedelmi és könnyűipari felhasználásra.

★ Biztonságos kezelési útmutató

Kibővített fogantyúajánlatot tartalmaz a 125A-es modellekhez – garantálja a szabályozott, teljes járású kapcsolást.

Tipikus alkalmazások

Vészhelyzeti áramátvitel: Főhálózat ↔ Generátor (kórházak, távközlési tornyok)

Redundáns táprendszerek: kettős UPS vagy transzformátor kapcsolás

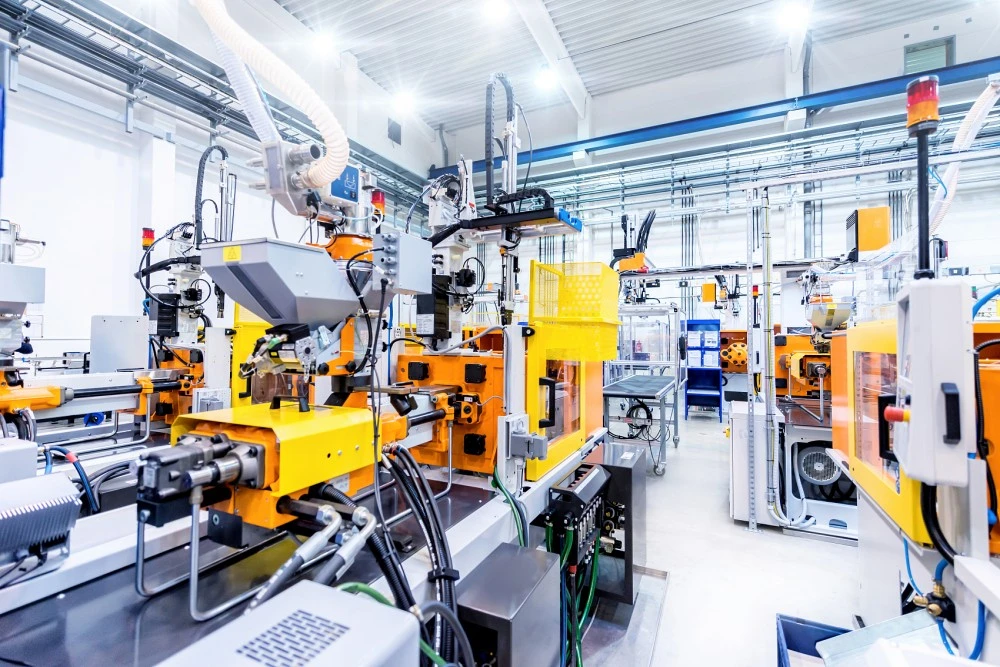

Ipari gépek: Forrásválasztás nagy motorokhoz vagy fűtőrendszerekhez

Épületkezelés: tartalék világítás vagy lift áramellátása

Megújuló integráció: Hálózat vs. szoláris hibrid rendszer leválasztása

A CDADA-ról

★ Professzionális K + F csapatunk van, szabványos fejlesztési folyamatunk van. Kiváló testreszabott szolgáltatást tud nyújtani.

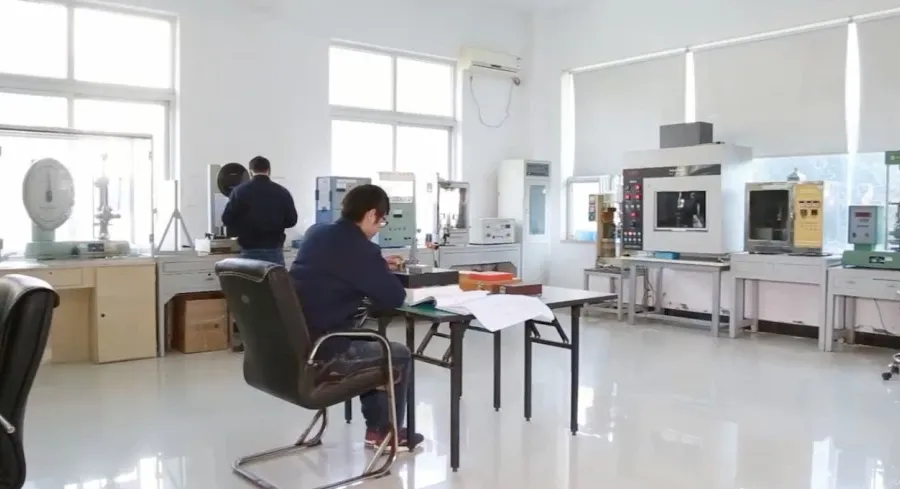

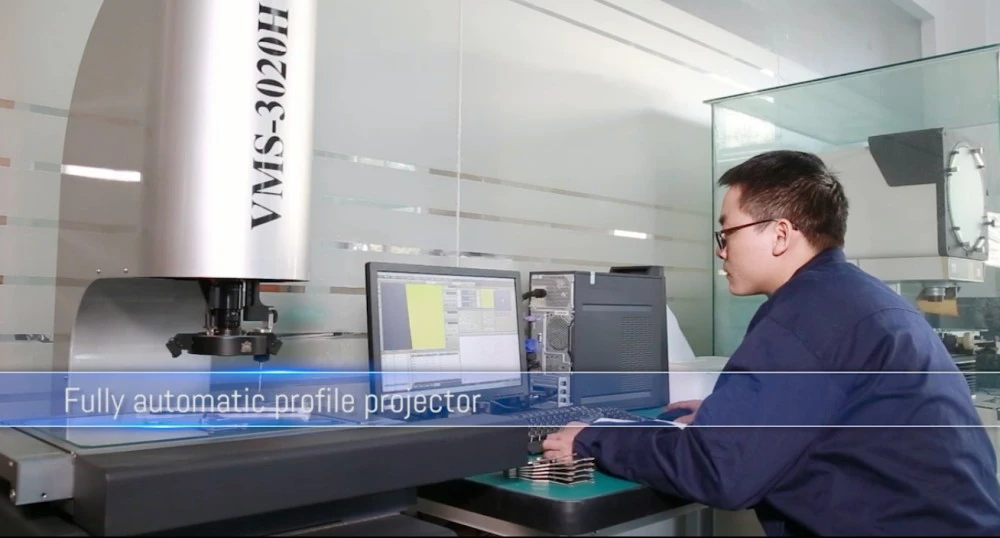

★ Teljesen működőképes laboratóriumunk van, laboratóriumunk szemtanúja lehet, hőterhelést, mágneses és kioldási határt, mechanizmus élettartamot, EMC-t tudunk laboratóriumunkban elvégezni.

★ Strukturált partnerségi programokat kínálunk forgalmazók, ügynökök és OEM-partnerek számára a kulcsfontosságú piacokon, értékesítési támogatást, marketinganyagokat és versenyképes feltételeket biztosítva.

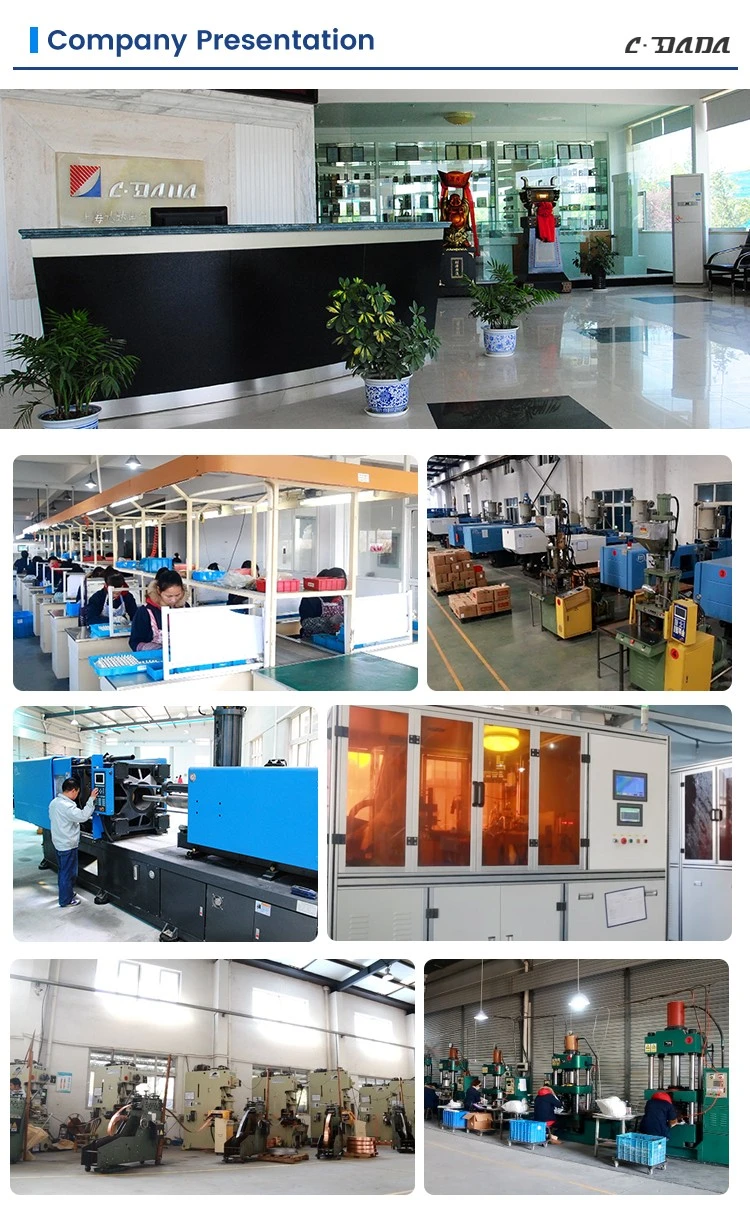

★ Cégprofil

Gyakran Ismételt Kérdések

1. kérdés: Kapcsolhatom a 125A DIN-sínváltó kapcsolót terhelés alatt?

1. válasz: Nem. Ennek a kapcsolónak nincs ívoltó képessége. Csak feszültségmentes állapotban vagy szigorúan leválasztóként használható (terhelés nélküli kapcsolás). Éles terhelés átviteléhez használjon automatikus átviteli kapcsolót (ATS) vagy biztosítékkal ellátott motoros kapcsolót.

2. kérdés: Miért kell a 125A-es modellhez két kéz vagy egy meghosszabbított fogantyú?

A2: A nagyáramú modellek rugómechanizmusa jelentős tehetetlenségi erőt generál. Az egykezes művelet tökéletlen érintkezést eredményezhet, ami ívképződést vagy túlmelegedést okozhat. A CDADA mindkét kezet vagy a gyárilag biztosított meghosszabbított fogantyút ajánlja a biztonságos, teljes mozgású működéshez.

Q3: Milyen kábelméret szükséges a 125A-hez?

A3: Használjon 50 mm²-es rézkábelt (a mellékelt specifikációk szerint). Győződjön meg arról, hogy a kapcsok 3,5 N·m nyomatékkal vannak meghúzva a túlmelegedés elkerülése érdekében.

4. kérdés: Szükségem van biztosítékokra ezzel a kapcsolóval?

A4: Igen. Mivel nem tudja megszakítani a rövidzárlati áramokat, mindig szereljen be előremenő biztosítékokat vagy MCB-ket, amelyek a rendszer várható hibaszintjének megfelelőek. A kapcsoló csak kézi leválasztást/átalakítást tesz lehetővé.

5. kérdés: Miért válassza a CDADA-t a versenytársakkal szemben a 125A átálláshoz?

A5: A CDADA a következőket kínálja:

● Valódi 3 állású mechanikus reteszelés (nincs lebegő állapot)

● IEC 60947-3 tanúsítás globális elfogadással

● Optimalizált termikus kialakítás DIN-sínes házakhoz

● A kapcsoló helyzetének világos vizuális jelzése

● Versenyképes árak angol nyelvű technikai támogatással
