Gyakorlati útmutató túláramvédelemmel ellátott maradékáram-megszakítókhoz

Mi az RCBO?

AnRCBO— hibaáram-megszakító túláramvédelemmel — egy kisfeszültségű védőberendezés, amely egyetlen formázott egységben egyesíti a túlterhelés elleni védelmet, a rövidzárlatvédelmet és a maradékáram (szivárgás) észlelését. A kompakt ház belsejében egy termikus-mágneses kioldó mechanizmus kezeli a túlterheléseket és a rövidzárlatokat, míg egy nulla sorrendű áramváltó folyamatosan összehasonlítja a feszültség alatti és a nullavezetőben folyó áramot. Ha a különbség meghaladja a névleges maradékáramot (IΔn), a készülék ezredmásodperceken belül leold, és a tápfeszültség lekapcsolása a szivárgási áram előtt személyi sérülést vagy tüzet okozhat.

Mikor válasszunk RCBO-t: végső aláramkörök, amelyeknek túláramvédelemre és személyes szivárgásvédelemre is szükségük van – kültéri aljzatok, készülékáramkörök, garázsok, pincék, fürdőszobák és más nedves vagy könnyen hozzáférhető helyek.

A DABL-63 az RCBO osztályba tartozik: egy eszköz, három védelem – a leginkább hely- és költséghatékony választás egyfázisú háztartási végáramkörökhöz.

Hogyan válasszuk ki a megfelelő RCBO-t?

1. Névleges áramerősség (In): illeszkedjen az áramkör folyamatos terheléséhez, és legyen szabad hely a készülékek bekapcsolási áramai számára (például a 40A a szabványos háztartási készülék áramköreit fedi le).

2. Megszakítási kapacitás (Icn): nagyobbnak kell lennie, mint a várható rövidzárlati áram a telepítési helyen; A 6 kA lefedi a tipikus lakossági és kiskereskedelmi hibaszinteket.

3. Pólusok: 1P+N egyfázisú végáramkörökhöz kompakt DIN-sínre szereléssel.

4. Kioldási karakterisztika: C-görbe (5–10× In) általános háztartási és készülékterheléshez; B-görbe az érzékeny elektronikához; D-görbe a motor indításához.

5. Szabványok és tanúsítás: Az IEC/EN 61009-1 megfelelőség és a CE-jelölés a nemzetközi projektek alapja.

6. Alkalmazás: kültéri aljzatok, készülékáramkörök és garázs/alagsori világítás nagyobb érzékenységet igényelhet, mint az általános beltéri áramkörök.

Hogy néz ki egy jól meghatározott RCBO

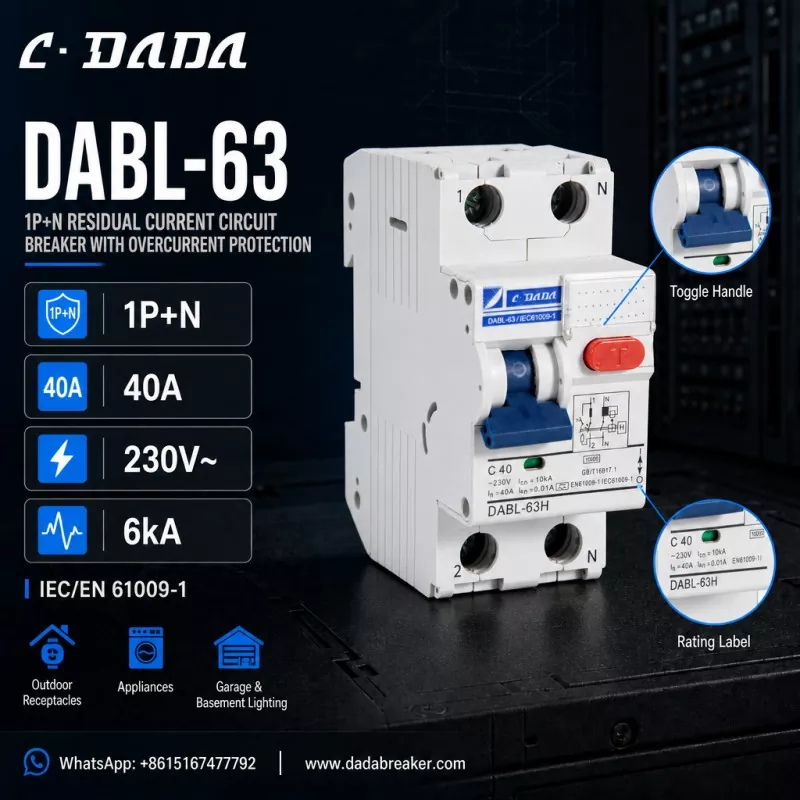

Ennek konkrét elkészítéséhez vegye figyelembe a DABL-63-atC·DADA Electric, egy 1P+N hibaáram-megszakító túláramvédelemmel, amely bemutatja, mire kell figyelni ebben az eszközosztályban: 1P+N konfiguráció

● Éles pólus kapcsolt és nulla követ, kompakt szabványos DIN-sínes elosztótáblákhoz 40A névleges áram (In)

● C-görbe kioldással (C40) 230V~ névleges feszültség

● 6 kA megszakítási kapacitás (Icn)

● IΔn = 0,01A (10mA) nagy érzékenységű maradékáram védelem

● IEC/EN 61009-1 megfelelőség

● Piros T-teszt gomb az időszakos működési ellenőrzésekhez, 1/2/N jelzésű kapcsok, névleges címke és kapcsolási rajz nyomtatva a házra

● Kültéri tartályokhoz, háztartási gépekhez, garázs- és pincevilágításhoz készült

A specifikáció mögött meghúzódó logika

A 40A, 1P+N keret 10mA-es, nagy érzékenységű szivárgásvédelemmel lefedi a lakossági végáramkörök többségét: a 40A megfelel a szokásos készülék- és aljzatáramkörök terhelésének, az 1P+N kompakton tartja a készüléket zsúfolt elosztótáblák esetén, a 10mA-es érzékenység pedig extra személyes védelmet biztosít, pontosan ott, ahol az IEC, kültéri és gyermeki területeken szükség van.

GYIK

K: Mi az RCBO?

V: Az RCBO – hibaáram-megszakító túláramvédelemmel – egy alaphelyzetbe állítható kisfeszültségű védőeszköz, amely egy egységben egyesíti a túlterhelés elleni védelmet, a rövidzárlat elleni védelmet és a maradékáram- (szivárgás) védelmet, általában 63 A-ig a végső áramkörök esetében.

K: Mi a különbség az RCBO és az MCB között?

V: Az MCB csak túlterhelés és rövidzárlat elleni védelmet biztosít. Az RCBO maradékáram (szivárgás) érzékelést ad a tetejére, leválasztja az áramkört, ha a szivárgási áram meghaladja az IΔn-t – védi az embereket és megakadályozza az elektromos tüzeket.

K: Mit jelent az IΔn = 10mA?

V: IΔn a névleges maradék üzemi áram. A 10 mA nagy érzékenységi besorolás: a készülék leold, ha a szivárgó áram eléri a 10 mA-t, gyorsabb személyi védelmet biztosítva, mint a 30 mA általános célú besorolás.

K: Mi az a DABL-63 RCBO?

V: A DABL-63 egy 1P+N hibaáram-megszakító túláramvédelemmel a C·DADA Electric-től – 40A, C-görbe, 230V~, 6kA megszakítóképesség és 10mA nagy érzékenységű szivárgásvédelem, amely megfelel az IEC/EN 61009-1 szabványnak, kültéri készülékekhez és világításhoz.
