Miért válik az egyenáramú áramkörök védelme kritikus fontosságúvá az energiaellátó rendszerek jövője szempontjából?

A globális energiaipar egyre inkább az egyenáramtól függ. A napelemes fotovoltaikus tömbök, az akkumulátor energiatároló rendszerek, az elektromos járművek töltőállomásai, a távközlési berendezések és az adatközpontok mind fontos egyenáramú részeket tartalmaznak. Ahogy ezek az alkalmazások bővülnek, az áramkörvédelem a támasztó komponensből a rendszerbiztonság központi részévé válik. ADC megszakítógyorsan és biztonságosan le kell választania a rendellenes áramot, korlátozva a kábelek, az átalakítók, az akkumulátorok és a csatlakoztatott berendezések károsodását.

A DC megszakítása technikailag különbözik az AC megszakításától. Egy váltakozó áramú áramkörben az áram természetesen másodpercenként sokszor átlépi a nullát, ami segít eloltani az elektromos ívet. Az egyenáramnak nincs természetes nulla-átmenete, így az ív stabil maradhat az érintkezők szétválása után is. Az egyenáramra tervezett megszakítók ezért megfelelő érintkezőszerkezeteket, íves csúszdákat, mágneses lefúvatási elrendezéseket, szigetelési távolságokat és vezeték-konfigurációkat igényelnek. Egy váltóáramú megszakítót soha nem szabad egyenáramú szolgáltatásra alkalmasnak tekinteni pusztán azért, mert az aktuális besorolása megfelelőnek tűnik.

Az egyik egyértelmű iparági trend a magasabb rendszerfeszültség és a nagyobb teljesítménysűrűség felé való elmozdulás. A magasabb egyenfeszültség csökkentheti az áramerősséget ugyanazon az átvitt teljesítmény mellett, ami segít csökkenteni a vezetőveszteséget és a kábeligényt. Ugyanakkor a szigetelés koordinációját és az ívmegszakítást is megnehezíti. A termék kiválasztásánál figyelembe kell venni a névleges üzemi feszültséget, a névleges áramerősséget, a pólusok számát, a rövidzárlati megszakító képességet, a felhasználási környezetet és a gyártó által megadott csatlakozási módot. A polaritás követelményei különösen fontosak egyes DC megszakítók esetében.

Egy másik trend a megszakítók és az elektronikus felügyelet közötti szorosabb koordináció. A modern energiarendszerek egyre gyakrabban használnak érzékelőket, vezérlőket és kommunikációs hálózatokat a túlmelegedés, a túlterhelés, a szigetelési hibák és a rendellenes működési minták azonosítására. A mechanikai védelem továbbra is alapvető fontosságú, de egy szélesebb védelmi architektúra részévé válik, amely biztosítékokat, túlfeszültség-védelmi eszközöket, mágneskapcsolókat, szigetelésfigyelő eszközöket és akkumulátor-kezelő rendszereket tartalmazhat. Az upstream és a downstream eszközök közötti szelektivitás is nagyobb figyelmet kap, mivel a szükségtelen leállítás egy teljes szolárláncot, tárolóállványt, töltőszekrényt vagy ipari folyamatot érinthet.

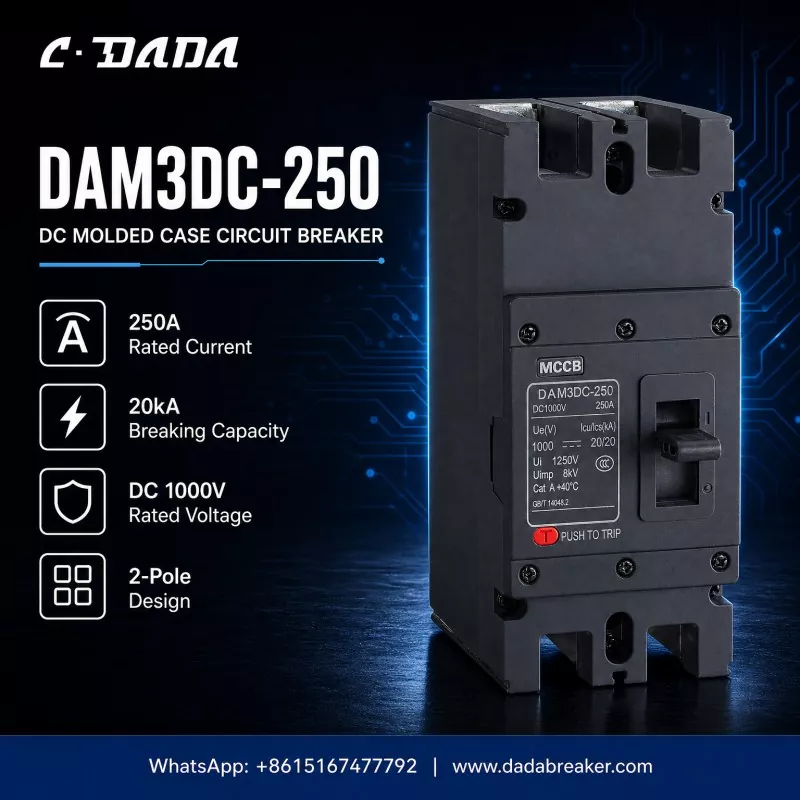

A DAM3DC-250 által bemutatottShanghai Dada Electricszemlélteti a nagyobb áramú elosztásban használt formázott házas egyenáramú megszakító típusát. A látható adatok 250 A névleges áramerősséget, 1000 V DC névleges feszültséget, 20 kA megszakítóképességet és kétpólusú kialakítást jeleznek. Ezek az értékek a tervezett elektromos tartományt írják le; önmagukban nem határozzák meg az alkalmasságot minden telepítéshez. A mérnököknek továbbra is ellenőrizniük kell a rövidzárlat tényleges szintjét, a vezeték méretét, a környezeti hőmérsékletet, a burkolat körülményeit, a terhelési jellemzőket, a telepítési magasságot, az alkalmazandó szabványokat és a szükséges védelmi koordinációt.

A végfelhasználók számára az egyértelmű címkézés és a dokumentáció egyformán értékes, mert a helyes telepítési, karbantartási és cseredöntés az eszköz ellenőrzött besorolásának és szolgáltatási korlátainak ismeretén múlik.

A jövőre nézve a vásárlók nagyobb hangsúlyt fektetnek az alkalmazás-specifikus érvényesítésre, ahelyett, hogy pusztán az aktuális besorolás alapján választanák ki az eszközöket. A megbízható DC védelem a megfelelő feszültségillesztéstől, a megfelelő megszakítási képességtől, a megfelelő póluskonfigurációtól, az ellenőrzött telepítéstől és az időszakos ellenőrzéstől függ. Ahogy a megújuló energiatermelés, a tárolás és az elektromos szállítás tovább fejlődik, ezen alapok megértése segít a rendszertervezőknek csökkenteni a kockázatokat és megbízhatóbb egyenáramú hálózatokat építeni.
