6KA 10kA miniatűr megszakító

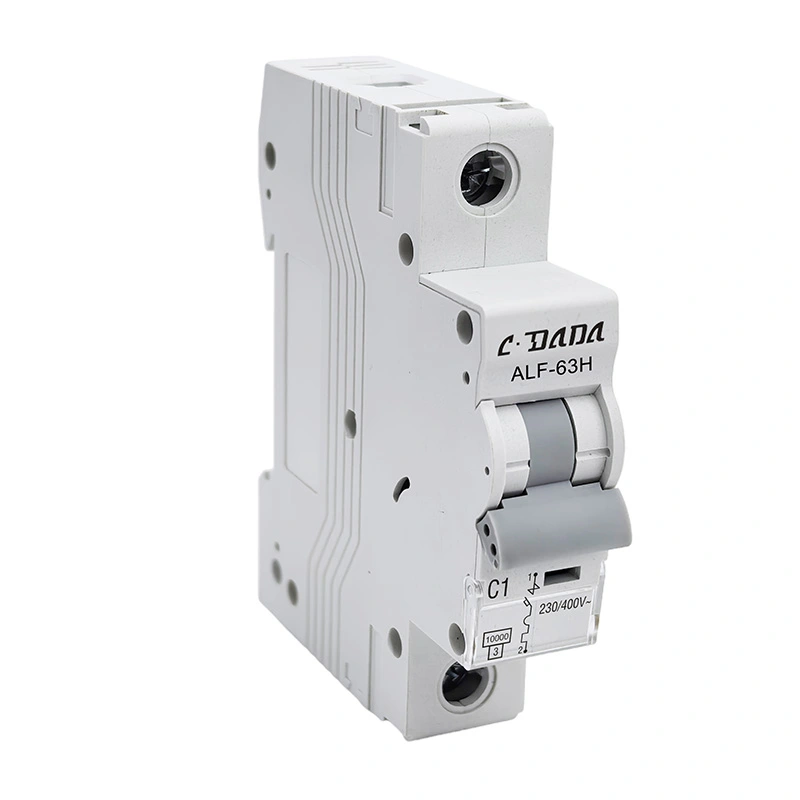

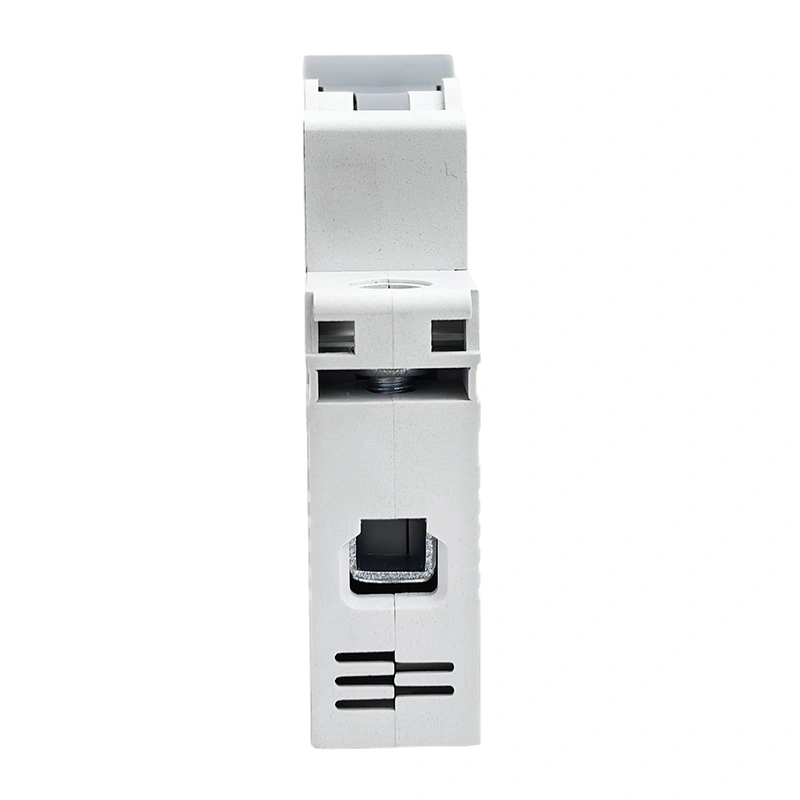

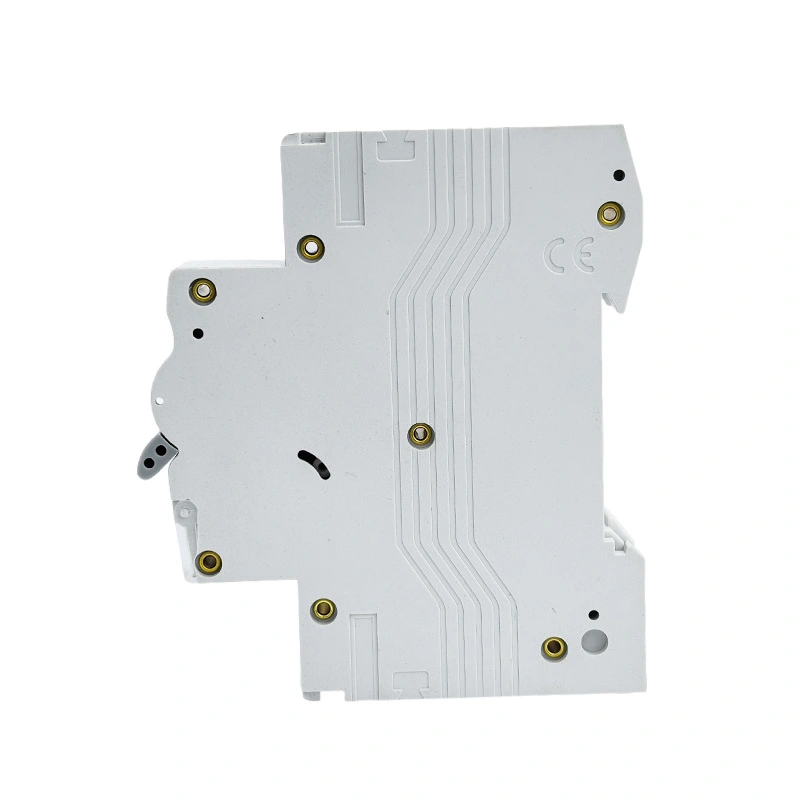

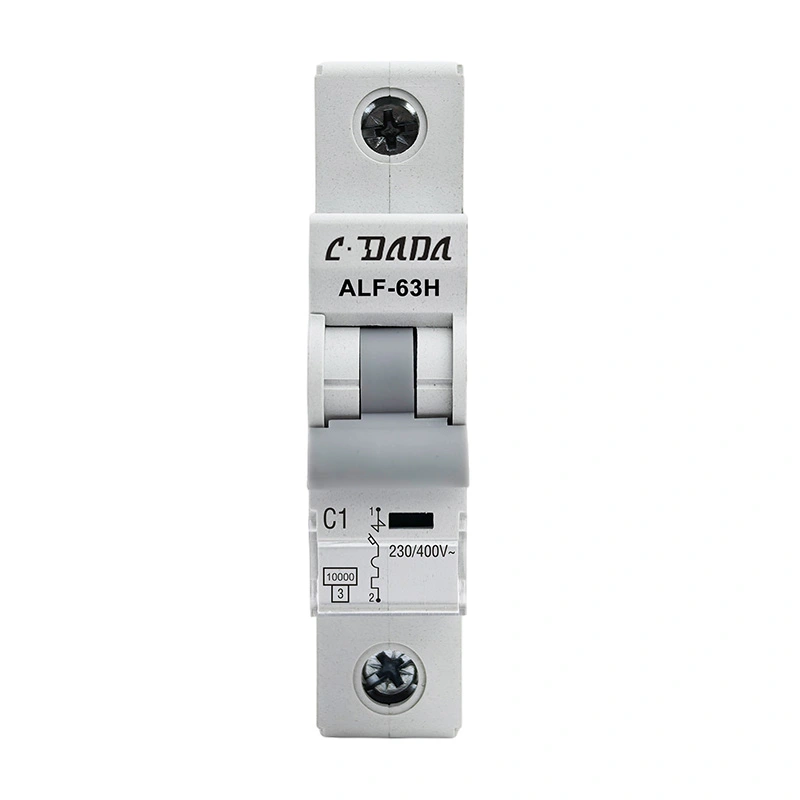

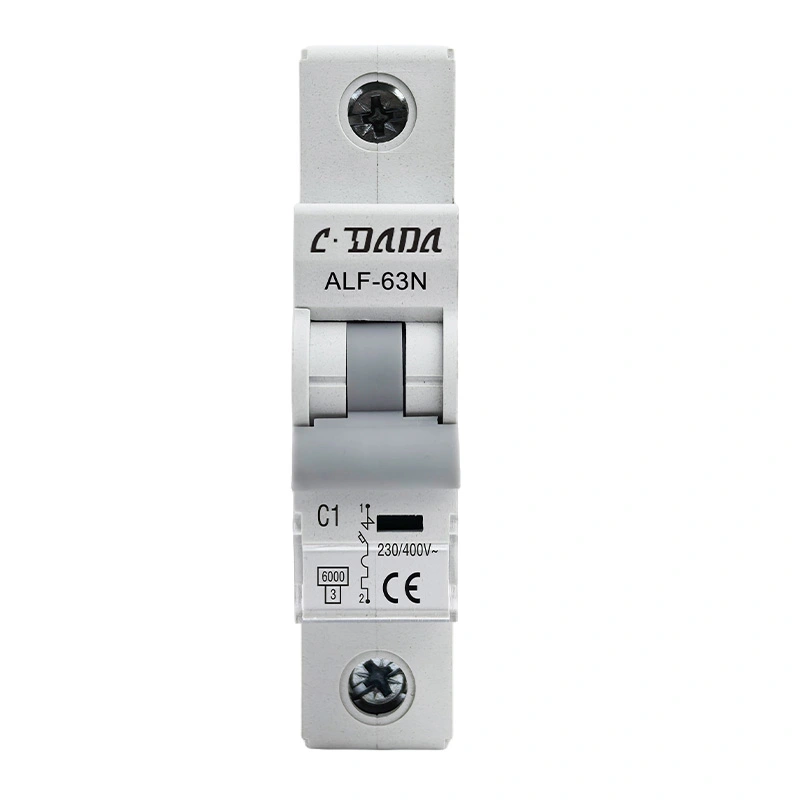

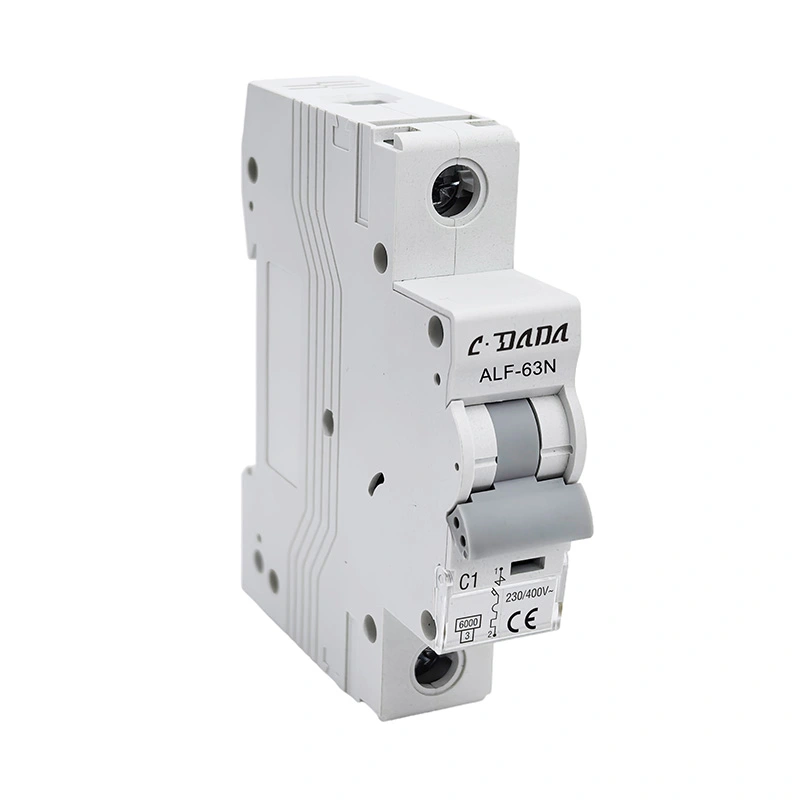

ALF-63N/H sorozatú, nagy megszakítású 6KA 10 kA-es miniatűr megszakító (MCB), megfelel az IEC60898 szabványnak, az MCB jellemzője a megbízható teljesítmény, a precíz védelmi funkció, a rövid kioldási idő és a nagy megszakítási kapacitás, valamint a kis térfogat is. Széles körben használják kontaktorok, kapcsolóberendezések és elektromos készülékek túlterhelésében.

Lépjen kapcsolatba a CDADA-val, és válasszon minket gyártóként, mi OEM / ODM szolgáltatásokat kínálunk.

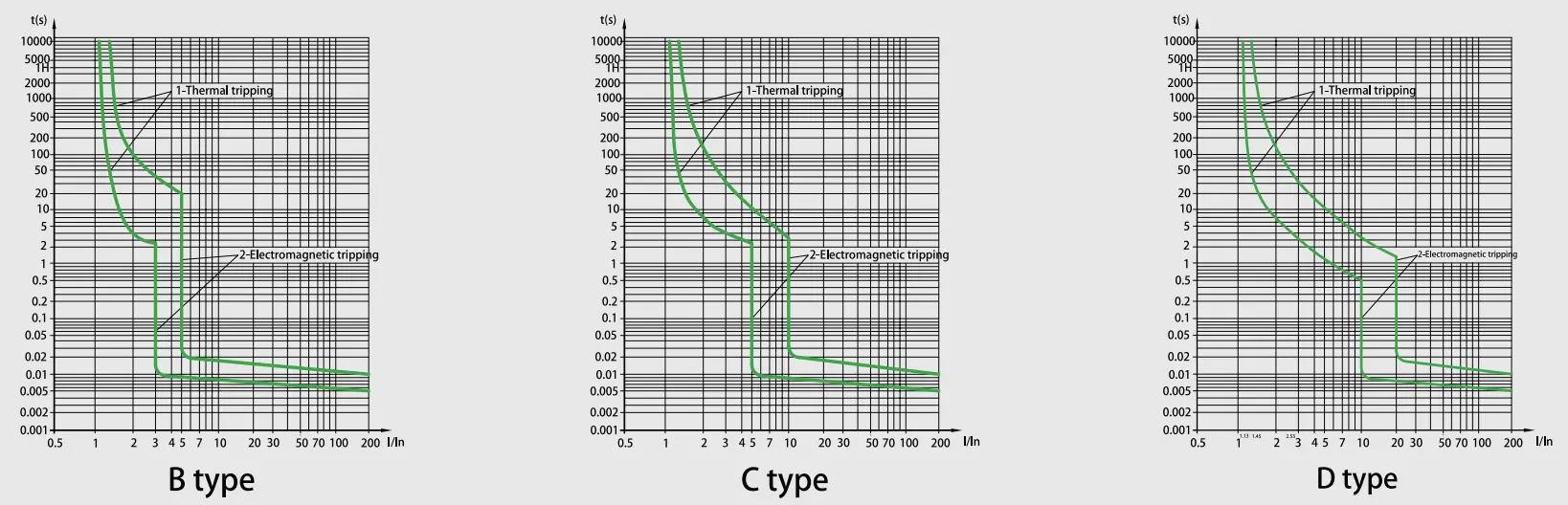

Karakterisztikus görbe

Műszaki előírás

ALF-63N/H sorozat 6KA 10kA miniatűr megszakító
Standard	EN/IEC60898-1
Megszakítóképesség (kA)	6,10
Védelem	Túlterhelés és rövidzárlat ellen
Névleges áram(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Névleges feszültség (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Névleges impulzusállósági feszültség Uimp (kV)	4
Névleges szigetelési feszültség Ui(V)	500
Energiakorlátozó burkolat	3
Környezeti hőmérséklet (℃)	-25~+40,Max.95% páratartalom
Termikus működési határ	1,13xln Egy órán belül nincs kioldás
	1,45xIn Kioldás egy órán belül
Mágneses működés	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Pólusok száma	1P,1P+N,2P,3P,3P+N és 4P
Az utazás típusa	Hő/mágneses kioldás
Terminál kapacitás	16 mm² rugalmas vagy 25 mm² merev 25 A névleges teljesítményig
	25 mm² rugalmas vagy 35 mm² merev 32A és 63A között
Védelmi fokozat	IP20
Telepítés	35mm-es DIN sínre szerelhető
Szélesség	17,8 mm pólusonként

A megszakító kioldási karakterisztikája

NEM.	Névleges kioldó áram (A)	Kezdeti állapot	Tesztáram	Meghatározott idő	Elérendő eredmény	Megjegyzések
1	1-63	hideg állapot	1,13 hüvelyk	t≤1h	Nem utazás
2	1-63	az előző teszten	1,45 ln	t<1h	utazás	Az áramerősség folyamatos beállítása a megadott értékre 5 s alatt
3	In≤32	hideg állapot	2,55 hüvelyk	1s	utazás
	In>32
4	1-63	hideg állapot	3In	t≤0,1s	Nem utazás	B típusú
			5In	t<0,1 s	utazás	B típusú
			510ln	t≤0,1s	Nem utazás	C típusú
			10In	t<0,1 s	utazás	C típusú
			20ln	t≤0,1s	Nem utazás	D típusú
				t<0,1 s	utazás	D típusú

Kitartás (műveletek)

Kategória	Működési ciklusok	Működési gyakoriság	Névleges áram
Elektromos állóképesség	4000	240/h	1-32
		120/h	40-63
Mechanikai állóképesség	10000	240/h	1-63

Jellemzők

★ Ultra-nagy rövidzárlati megszakító kapacitás

A fejlett ívszabályozási technológia az ipari szabványokhoz képest nagyobb megszakítási kapacitást ér el, megbízható védelmet biztosítva az ipari minőségű elektromos rendszerek számára szélsőséges hibaviszonyok között.

★ Kettős módú csatlakozási felület

Az integrált hibrid terminál kialakítás támogatja a merev gyűjtősín-dokkolást és a rugalmas kábelrögzítést, lehetővé téve a szerszám nélküli alkalmazkodást a különféle telepítési forgatókönyvekhez, miközben 40%-kal csökkenti a bekötési időt.

★ Energiatároló mechanizmus a hosszú élettartam érdekében

Rugós működésű operációs rendszer 10 000 mechanikus ciklus kitartásával, kopáskompenzációs technológiával

★ Speciális kompozit ház

Hírnevet gátló, hőálló és impulzusálló tulajdonságokkal rendelkező integrált ívoltó kamrákkal a zárt hibaeseményekhez.

★ Dinamikus áramkorlátozó topológia

Az intelligens áteresztő energia-elnyomás 65-80%-kal csökkenti a hibaáramok csúcsát, lehetővé téve a downstream eszközspecifikáció optimalizálását, 30%-os teljes rendszerköltség-csökkentési lehetőséggel.

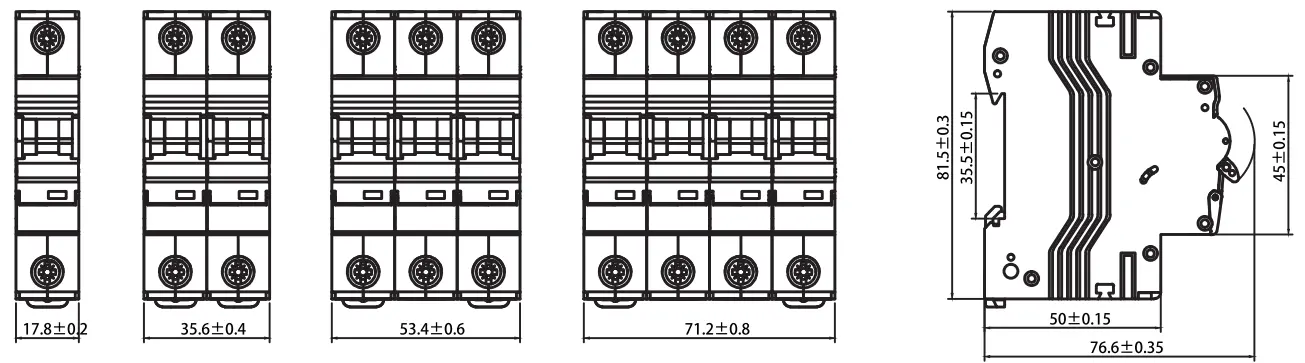

Vázlat méretei

Alkalmazási forgatókönyvek

★ Lakossági: Fogyasztói egységek és elosztótáblák az otthoni biztonság érdekében.

★ Ipari: Kontaktorok, kapcsolóberendezések és nehéz elektromos készülékek védelme.

★ Kereskedelmi: Irodaházak és bevásárlóközpontok, amelyek rendkívüli megbízhatóságot igényelnek.

Minőségellenőrzés és szabványos tesztelés

★ Minden CDADA MCB-t szigorú tesztelésnek vetnek alá az IEC60898-1 szabványnak való megfelelés biztosítása érdekében:

★ Termikus kioldási teszt: 1,13 hüvelyk (kioldás nélküli) és 1,45 hüvelyk (1 órán belüli kioldás) esetén ellenőrizték.

★ Mágneses kioldási teszt: Pontos kioldási teszt a B, C és D jellemzőkre.

★ Elektromos tartósság: 4000 működési ciklusra tesztelték.

★ Mechanikai tartósság: 10 000 ciklusra igazolt.

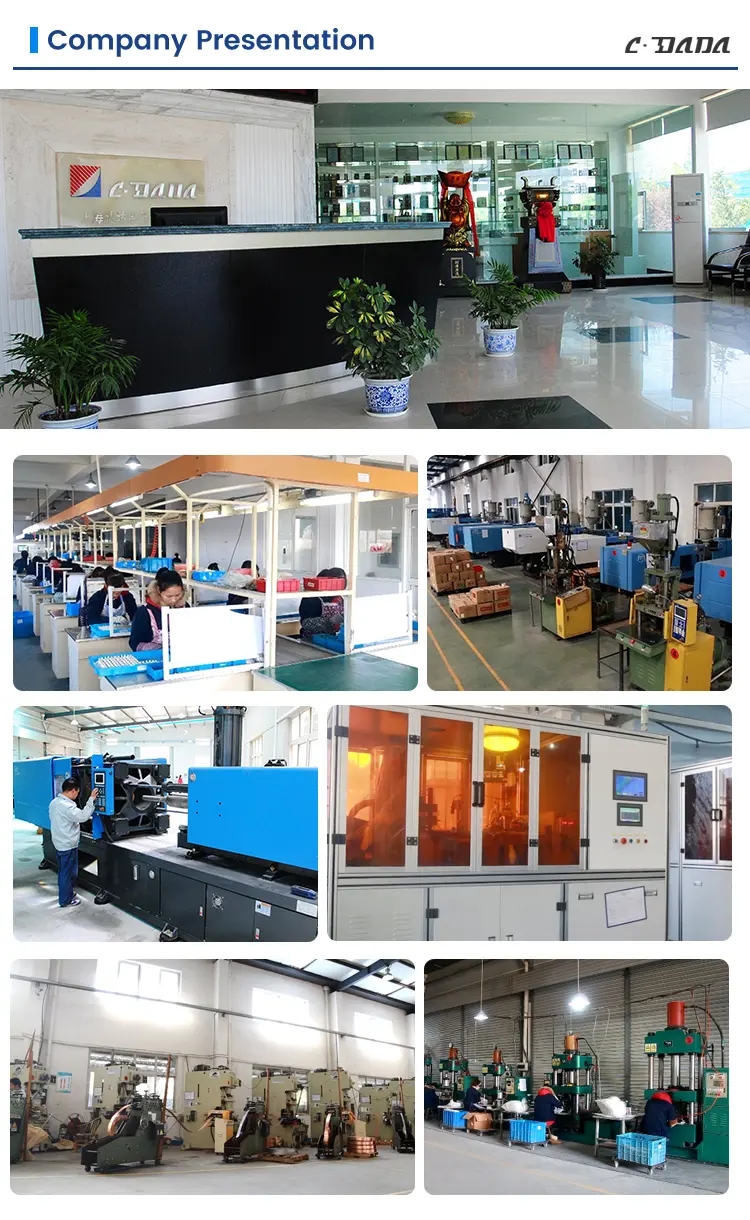

Gyári erő és támogatás

A Shanghai DADA Electric Co., Ltd. egy vezető gyártó fejlett gyártósorokkal és professzionális mérnöki csapattal. Mi biztosítjuk:

★ Testreszabott OEM/ODM szolgáltatások globális márkák számára.

★ Korszerű vizsgálóberendezések a hibamentes szállítás érdekében.

★ Globális logisztikai támogatás: Optimalizált csomagolás tengeri és légi szállításhoz, hogy a termékek tökéletes állapotban érkezzenek meg.
