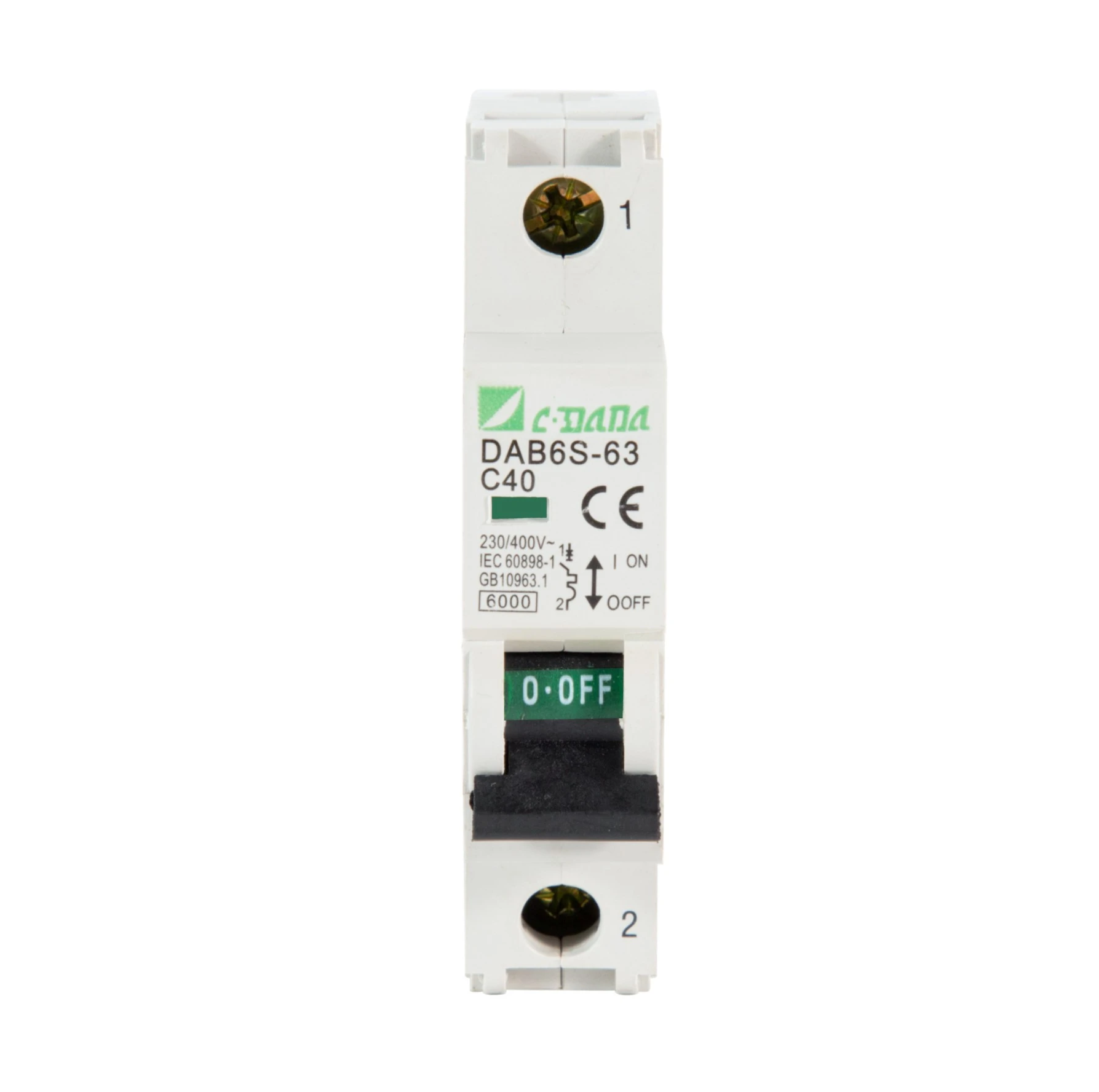

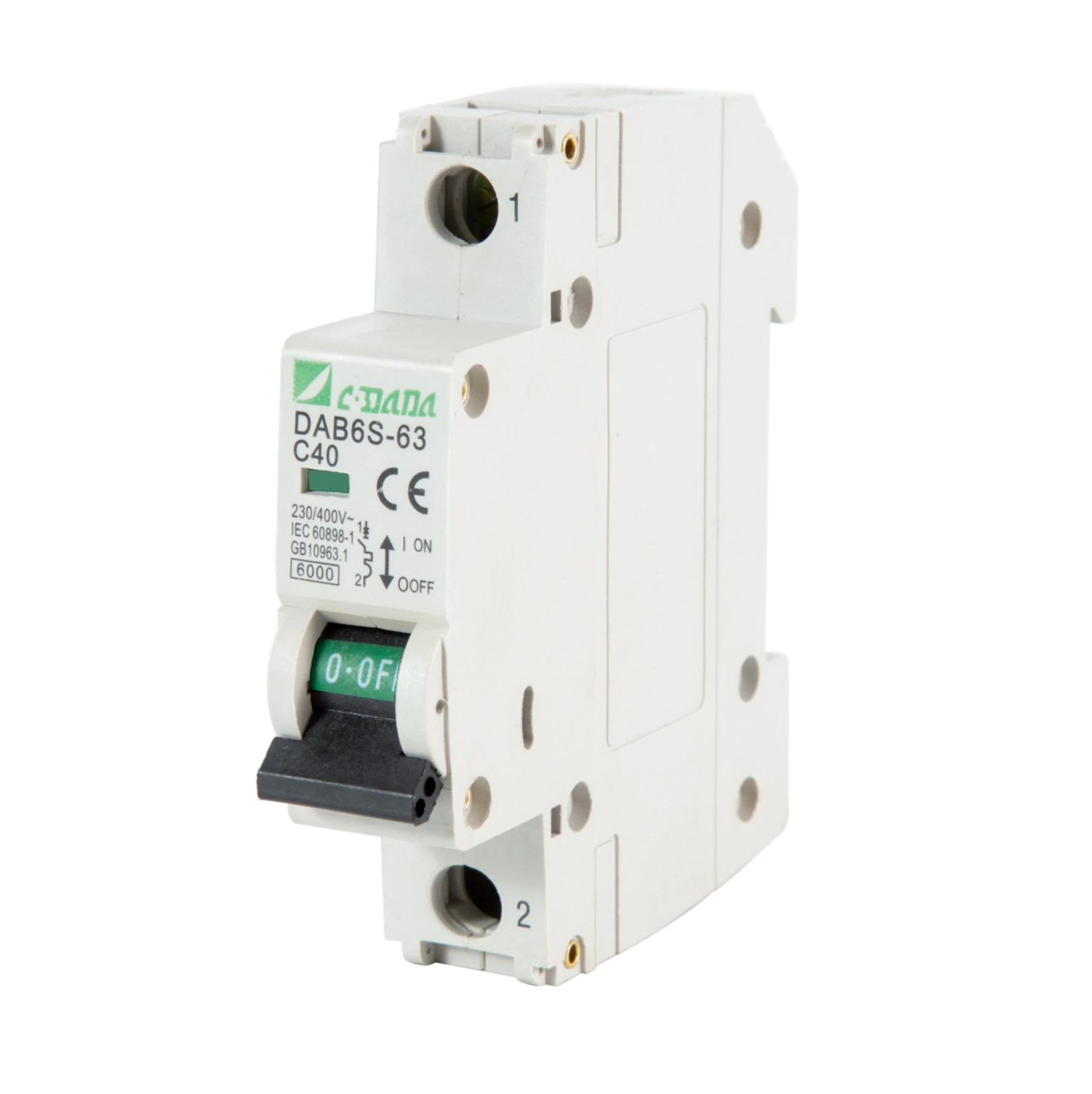

6 kA AC miniatűr megszakító

Biztosítson megbízható, biztonságos és hatékony áramkörvédelmet otthonokban és kis kereskedelmi épületekben a CDADA DAB6-63 6 kA AC miniatűr áramkör-megszakítóval. Ez a lakossági elosztópanelekhez tervezett 6 kA-es miniatűr megszakító precíz túlterhelés- és rövidzárlatvédelmet kínál különféle terheléseknél – a világítástól és a készülékektől (B-görbe) a nagy bekapcsolási áramú motorokig, például szivattyúkig és emelőkig (D-görbe).

A CE- és CB-tanúsítvánnyal, a robusztus terminálkialakítással és a –40°C és +50°C közötti üzemi hőmérséklet-tartományával a DAB6-63 megbízható teljesítményt nyújt bármilyen éghajlaton. Frissített széles karja biztosítja a biztonságos működést, míg a hornyolt bilincsek csökkentik a hőfelhalmozódást és javítják a csatlakozás stabilitását – így az okos választás villanyszerelők, építők és OEM panel-összeszerelők számára.

Legfontosabb specifikációk

Modell: DAB6-63 sorozat

Típus: AC miniatűr áramköri megszakító (MCB)

Megszakítási kapacitás: 6kA @ 230/400V AC

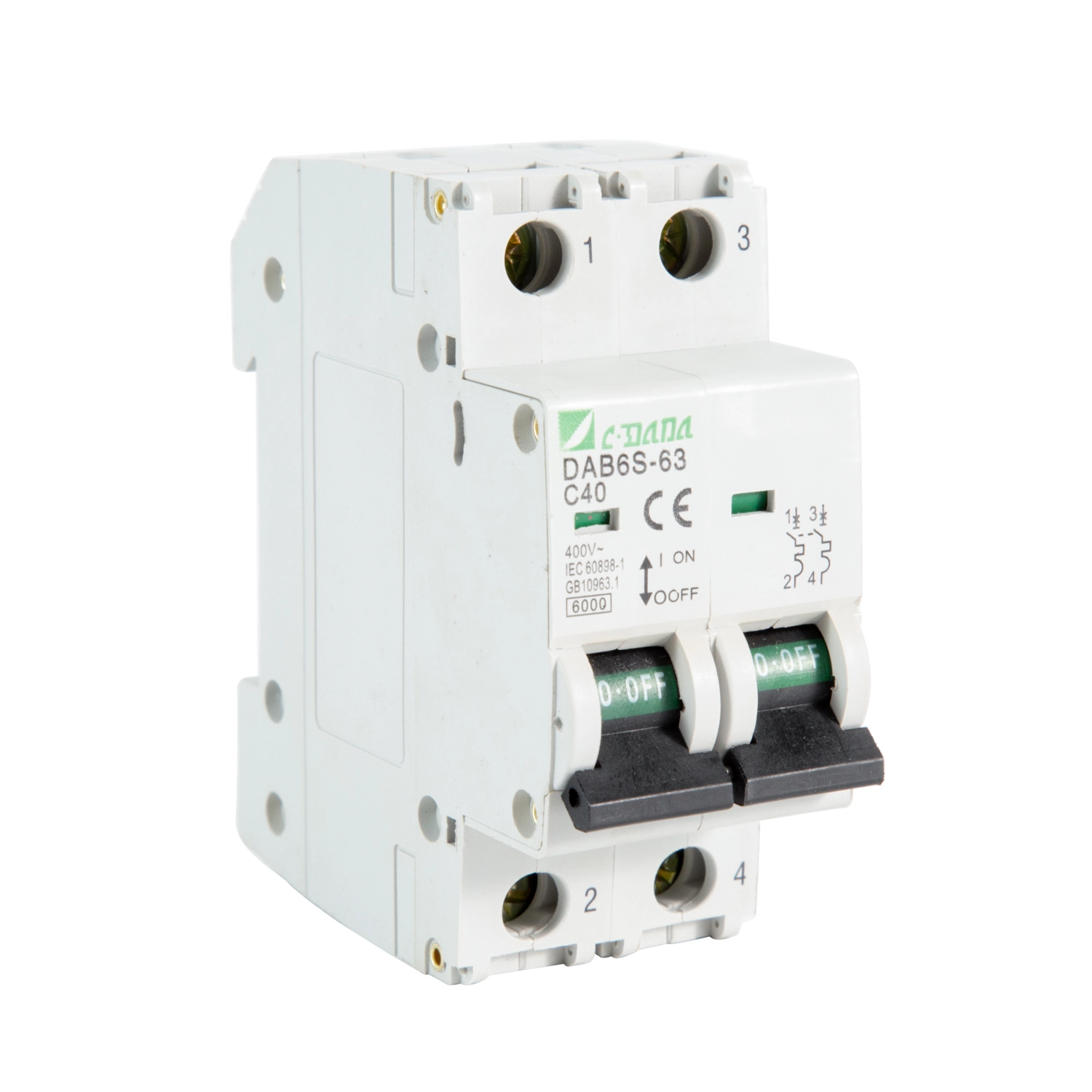

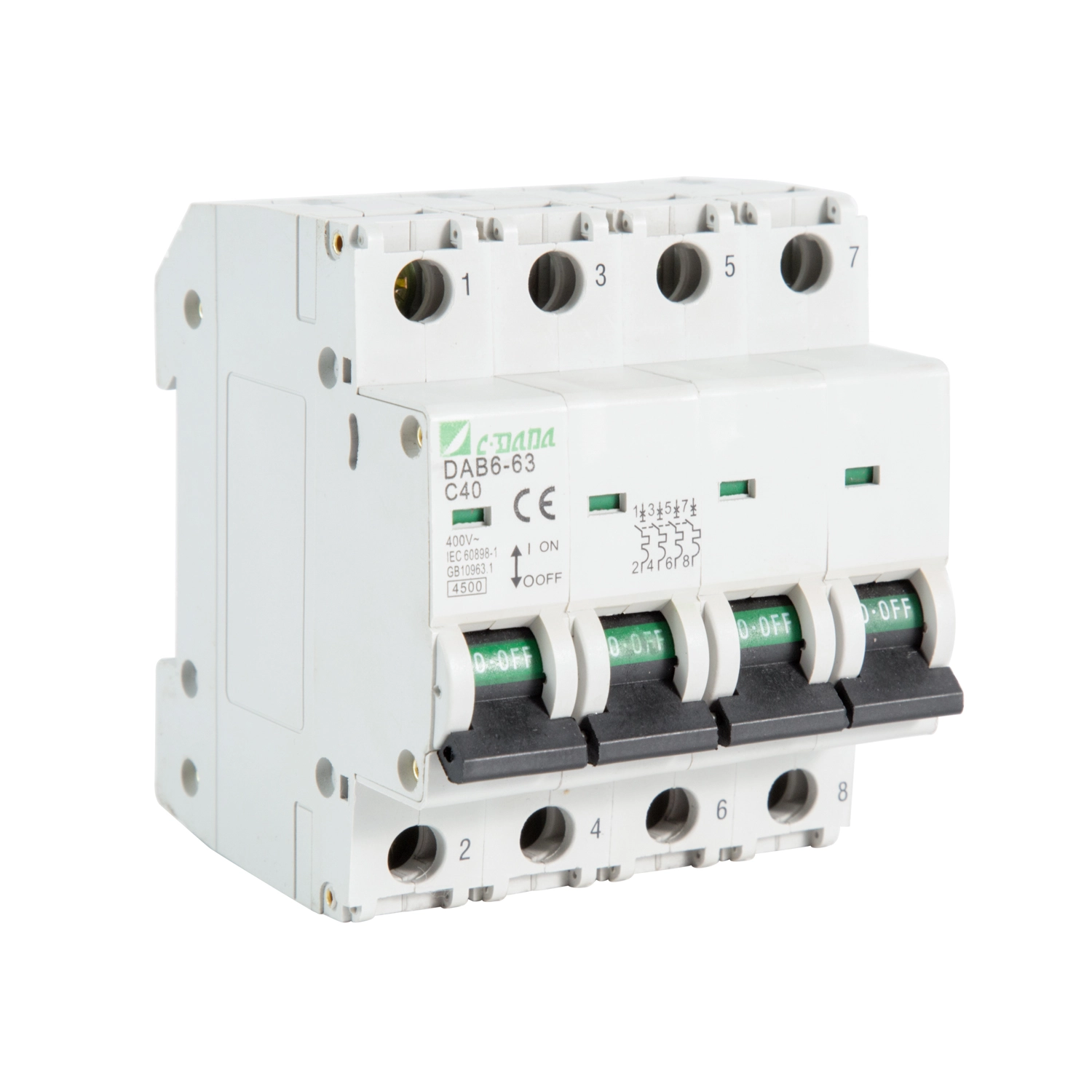

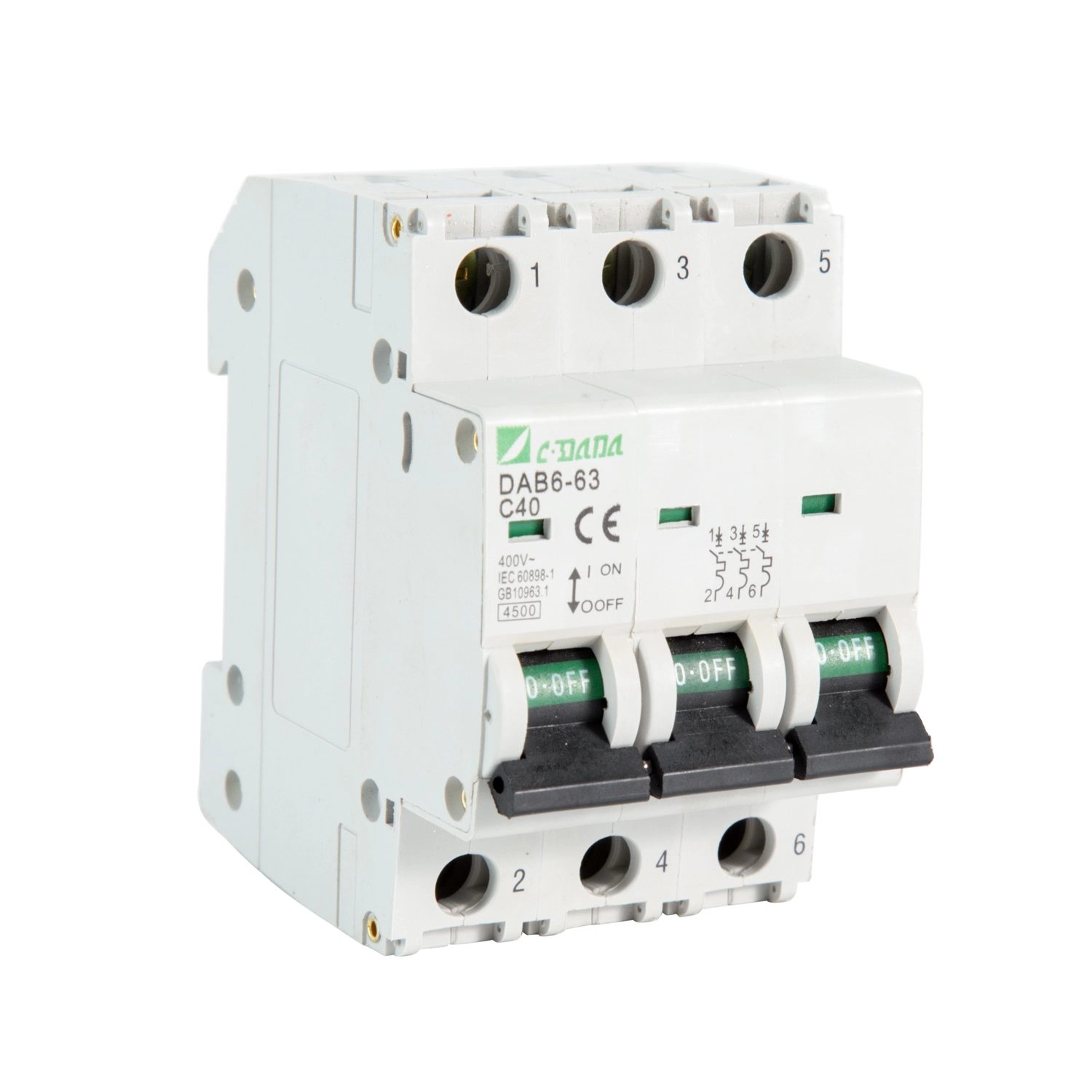

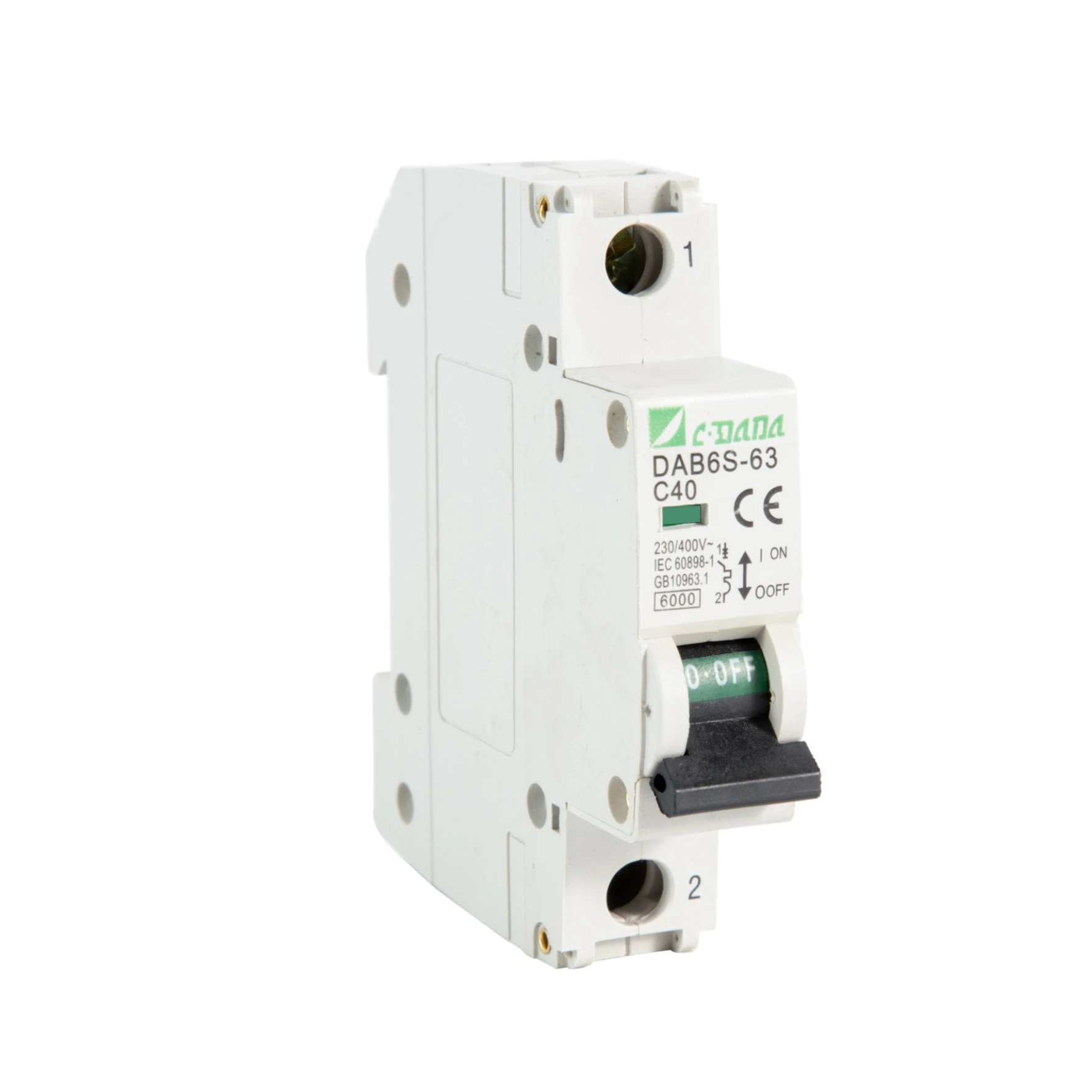

Pólusok: 1P, 2P, 3P, 4P

Utazási görbék:

B: Világításhoz és rezisztív terhelésekhez (3–5 × hüvelyk)

C: Általános célú motorokhoz (5–10 × hüvelyk)

D: Nagy indítási terhelésekhez, például kompresszorokhoz/szivattyúkhoz (10–20×In)

Névleges áramerősség (in): 1A – 63A (normál lépések)

Üzemi hőmérséklet: –40°C és +50°C között

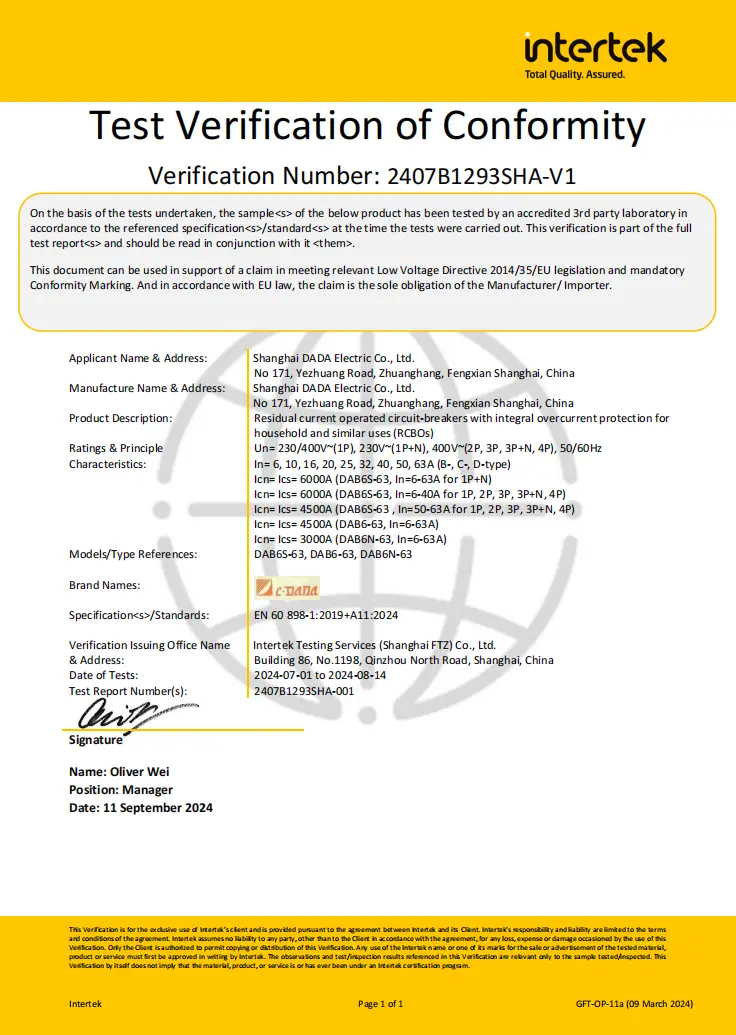

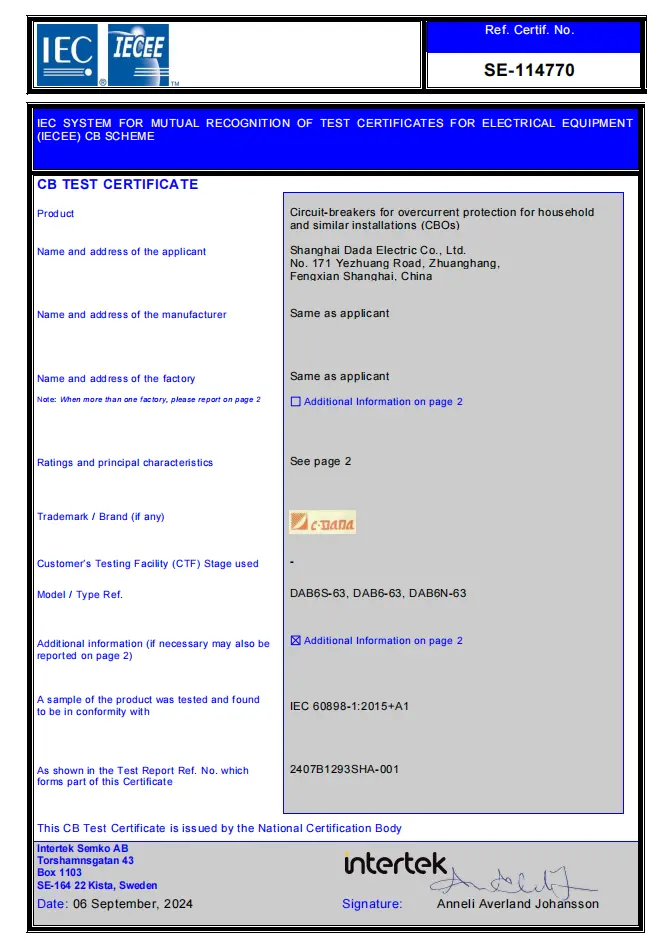

Minősítések: CE, CB

Főbb jellemzők:

★ Hornyolt kapocskapcsok → kisebb hőveszteség, nagyobb mechanikai szilárdság

★ Szélesebb kezelőkar → jobb fogás és érintkezési felület

★ rövidzárlatvédelmi mechanizmusok

★ DIN-sínre szerelhető (standard 35mm)

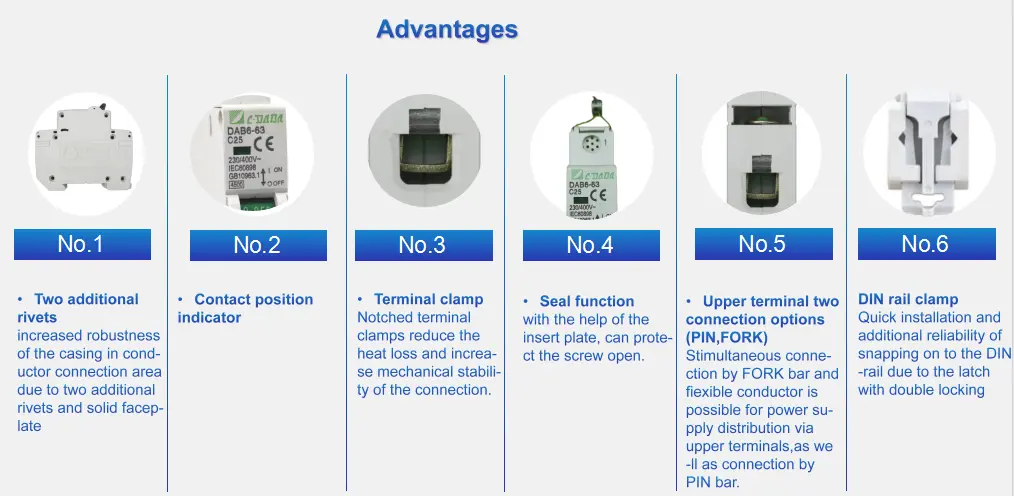

Előnyök

Műszaki adatlap

Miért válassza a CDADA 6 kA AC miniatűr áramkör-megszakítót?

★ Testreszabott védelem minden terheléshez

Válassza ki az alkalmazásának megfelelő kifutási görbét (B/C/D), így elkerülheti a kellemetlen utazásokat, miközben garantálja a biztonságot.

	Tesztáram	Kioldási idő	Alkalmazások
B görbe	3ln 5ln	0,132A)	A B típus csak aktív terhelésekre vonatkozik: -Elektromos bojler-Vízbojler-Elektromos kemence
C görbe	5In 10ln	0,132A)t<0,1s	A C típus normál terhelésre alkalmas: - Lámpa - Tápcsatlakozó - Kis teljesítményű motor
D görbe	10ln 20In	0,132A) t<0,1 s	Az áramkörök vezérlése és védelme pillanatnyi túlfeszültséggel (nagy motorok)

★ Extrém éghajlaton való megbízhatóságra tervezve

Kifogástalanul működik sarkvidéki hidegtől (–40°C) a trópusi melegig (+50°C) – ideális globális projektekhez.

★ Alacsonyabb energiaveszteség, nagyobb biztonság

A szabadalmaztatott hornyolt kapocsbilincsek növelik az érintkezési nyomást, csökkentik az ellenállást, a hőképződést és a tűzveszélyt.

★ Felhasználóbarát kialakítás

A szélesebb kar javítja a kézi működtetést – ez kritikus vészhelyzetben vagy gyakori váltáskor.

★ Megbízható globális megfelelőség

A CE- és CB-tanúsítványok elfogadást biztosítanak Európában, Közel-Keleten, Afrikában és Ázsiában – a sanghaji minőségellenőrzés támogatásával.

★ Tökéletes lakossági és könnyű kereskedelmi használatra Kompakt, költséghatékony és könnyen telepíthető – ideális lakásokba, irodákba, iskolákba és üzlethelyiségekbe.

Tipikus alkalmazások

Otthonok: Világítási áramkörök, konnektorok, konyhai gépek

Apartmanok és társasházak: Padlószintű elosztótáblák

Kis irodák: HVAC, informatikai berendezések, jelzőtáblák

Kiskereskedelmi üzletek: Kijelző világítás, POS rendszerek

Könnyűipar: Vezérlőpanelek ventilátorokhoz, kis szivattyúkhoz, kompresszorokhoz

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mit jelent a „6kA” egy MCB-n?

1. válasz: Ez a rövidzárlati megszakító képesség – az a maximális hibaáram (6000 A), amelyet az MCB biztonságosan meg tud szakítani károsodás nélkül. Alkalmas a legtöbb lakossági és kiskereskedelmi alkalmazásra.

2. kérdés: Melyik utazási görbét válasszam otthoni használatra?

A2:

B görbe: A legjobb világításhoz és általános aljzatokhoz

C görbe: Klímaberendezésekhez, mosógépekhez vagy kismotorokhoz ajánlott

D-görbe: Csak nagy nyomású eszközökhöz, például vízszivattyúkhoz vagy liftekhez szükséges

Q3: Használható ez az MCB kültéri panelekben?

V3: Igen – mindaddig, amíg a ház IP-védelmet biztosít. Maga a 6 kA-es váltóáramú miniatűr áramköri megszakító –40°C és +50°C között megbízhatóan működik, így alkalmas garázsokhoz, fészerekhez vagy mérőszekrényekhez zord éghajlaton.

4. kérdés: Kompatibilisek a terminálok a szabványos kábelekkel?

A4: Igen – 25 mm²-ig tömör vagy sodrott rézkábeleket fogad, és a hornyolt bilincs kialakítás biztonságos, alacsony ellenállású csatlakozást biztosít.

5. kérdés: Miért válassza a CDADA-t más 6 kA-es MCB márkák helyett?

A5: A CDADA a következőket kínálja:

● Valódi CE- és CB-tanúsítvány (nem csak önbevallott)

● Szélesebb üzemi hőmérséklet-tartomány, mint sok versenytársnál

● Továbbfejlesztett terminálkialakítás az alacsonyabb hő és a hosszabb élettartam érdekében

● Átlátszó B/C/D címkézés az egyszerű kiválasztáshoz

● OEM-barát árak állandó minőséggel, tanúsított kínai gyártótól
