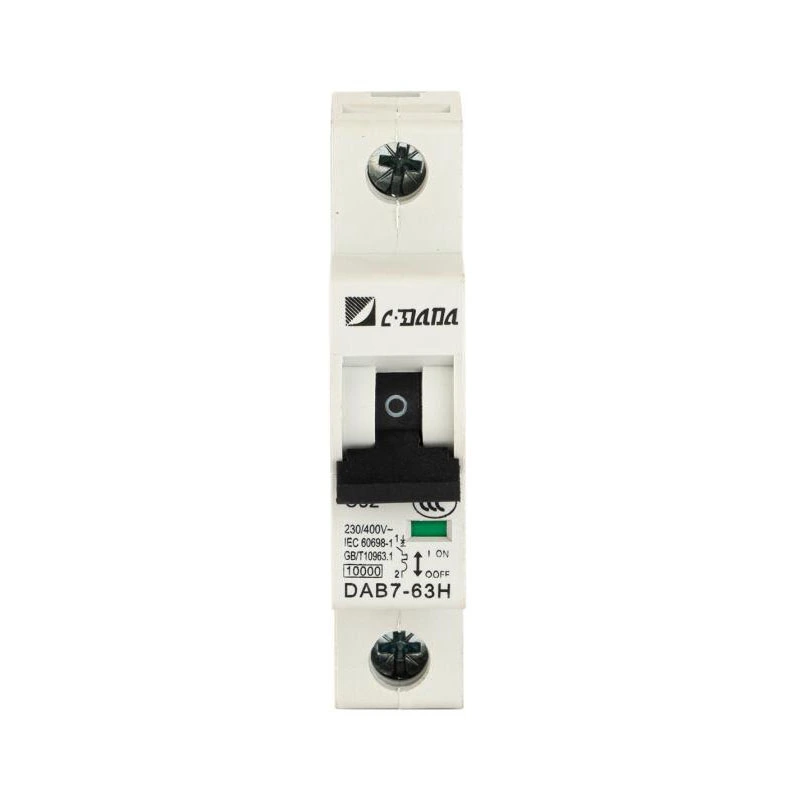

10KA AC miniatűr áramköri megszakító

Az olyan igényes alkalmazásokhoz, ahol a nagyobb hibaáram és a fokozott biztonság nem alku tárgya, a CDADA DAB7-63H 10KA AC miniatűr megszakító ipari szintű védelmet nyújt miniatűr formátumban. A Shanghai DADA Electric CO., LTD. által tervezett 10 kA-es miniatűr megszakítót csoportos panelekhez, elosztótáblákhoz tervezték lakossági, kereskedelmi és könnyűipari környezetben – megbízható termikus (túlterhelés) és elektromágneses (rövidzárlati) védelmet kínál 8 (6A–63A) és 1P/2P/3P konfigurációban.

CE, CB, ASTA és SEMKO tanúsítvánnyal rendelkezik, és megfelel a szigorú globális biztonsági előírásoknak. Fejlett, 13 lemezes ívkamrájával, ezüsttartalmú érintkezőötvözetével és kettős csatlakozási lehetőségeivel (PIN/FORK) a DAB7-63H gyorsabb ívkioltást, kisebb hőveszteséget és hosszabb elektromos élettartamot biztosít – még gyakori kapcsolás vagy magas környezeti hőmérséklet mellett is.

Legfontosabb specifikációk

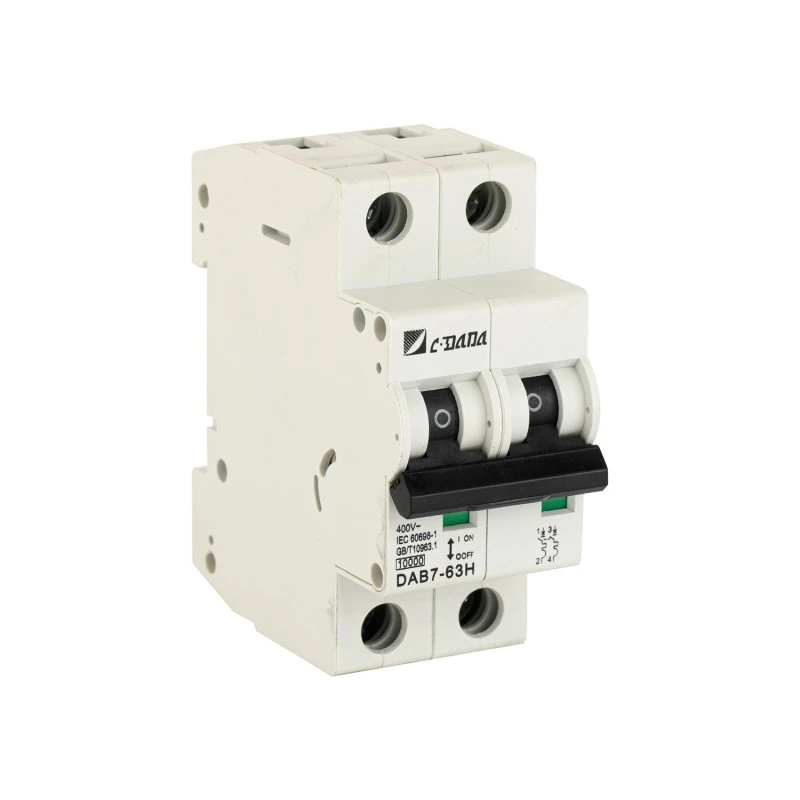

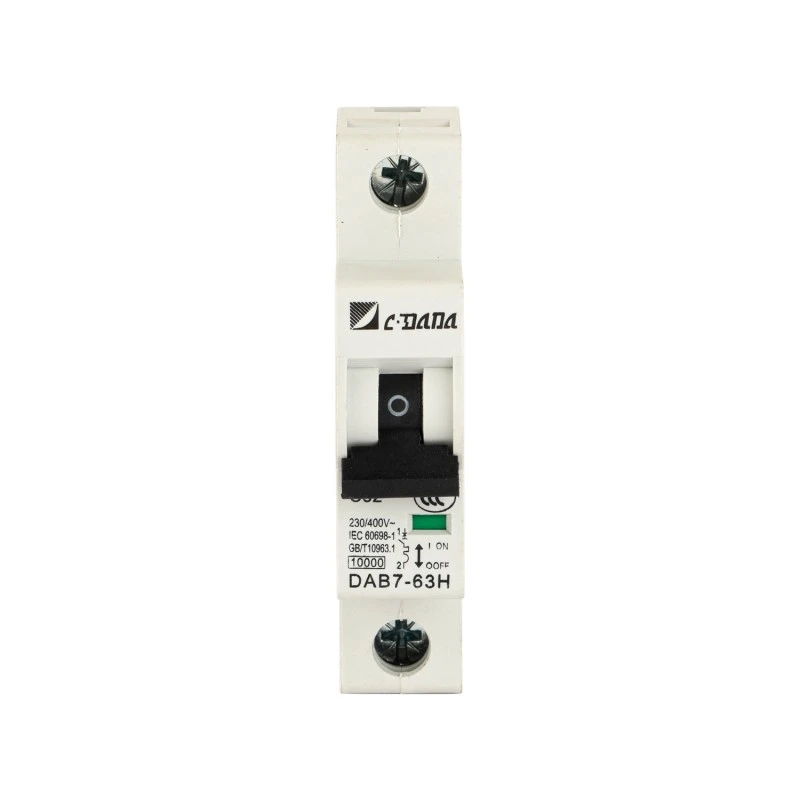

Modell: DAB7-63H sorozat

Típus: AC miniatűr áramköri megszakító (MCB)

Megszakítási kapacitás: 10kA @ 230/400V AC

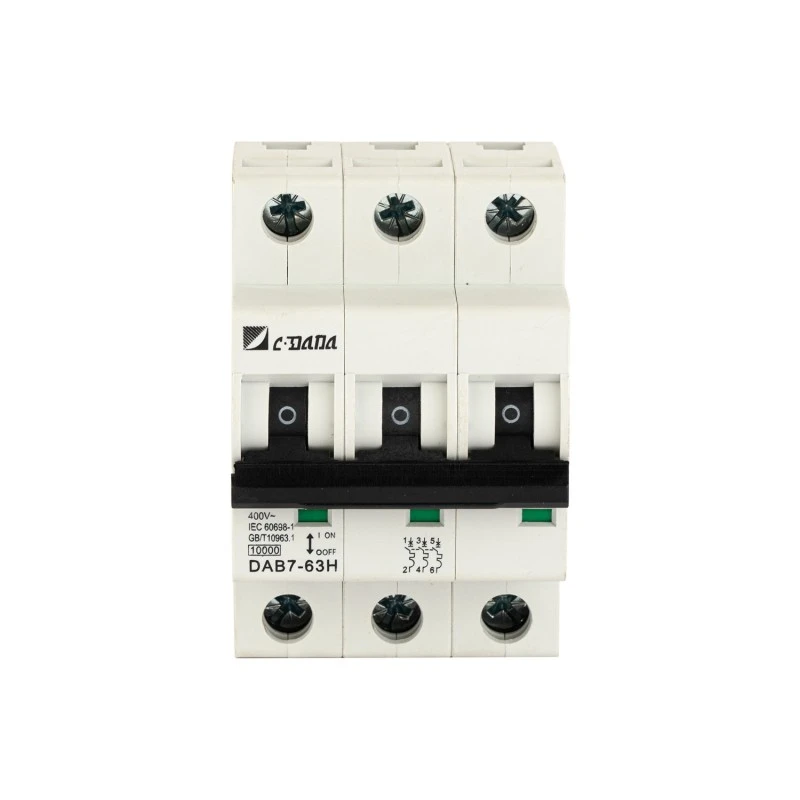

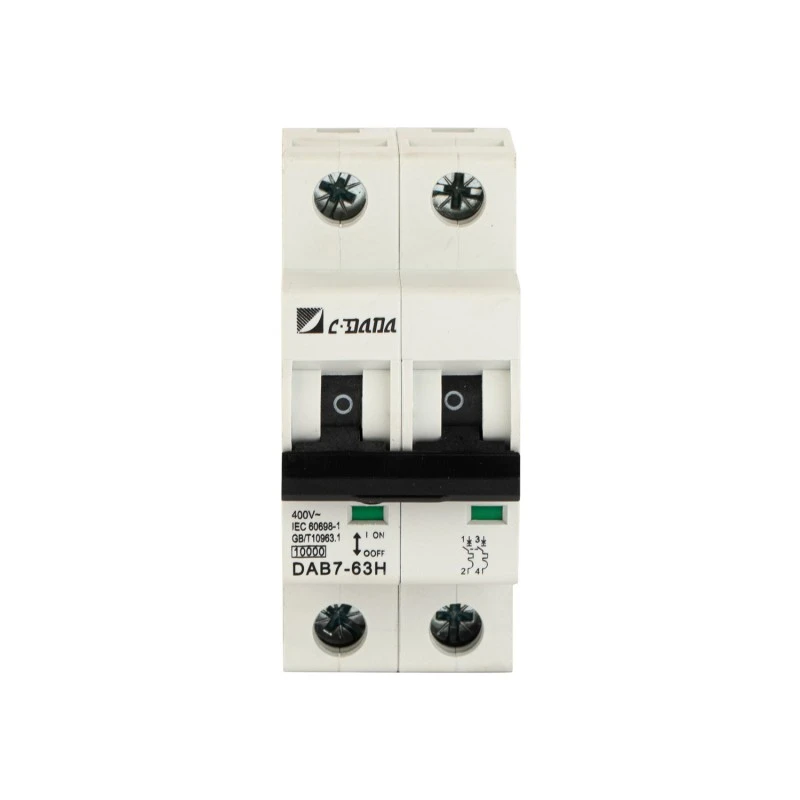

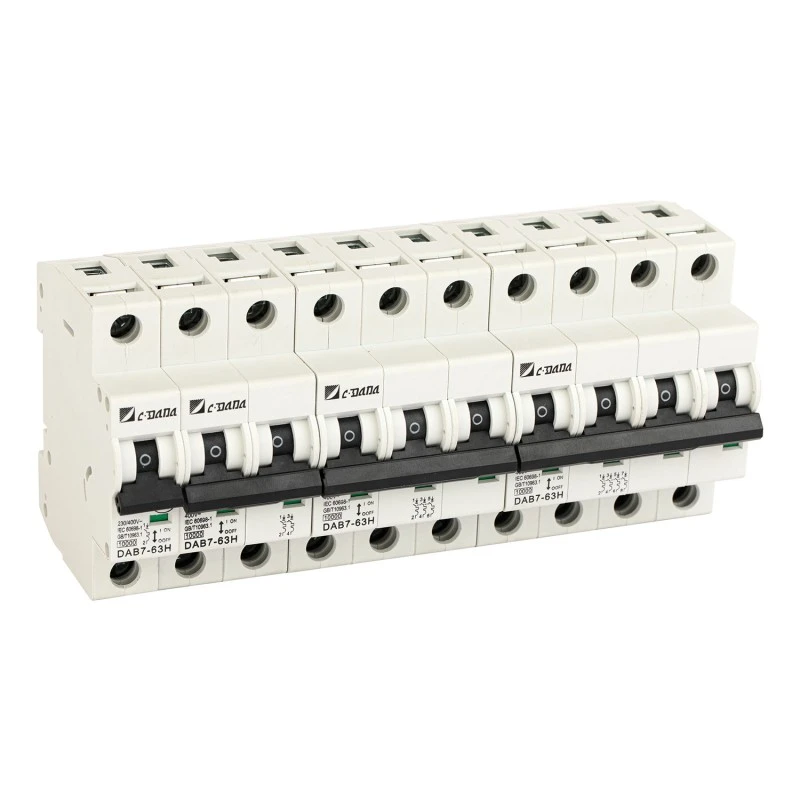

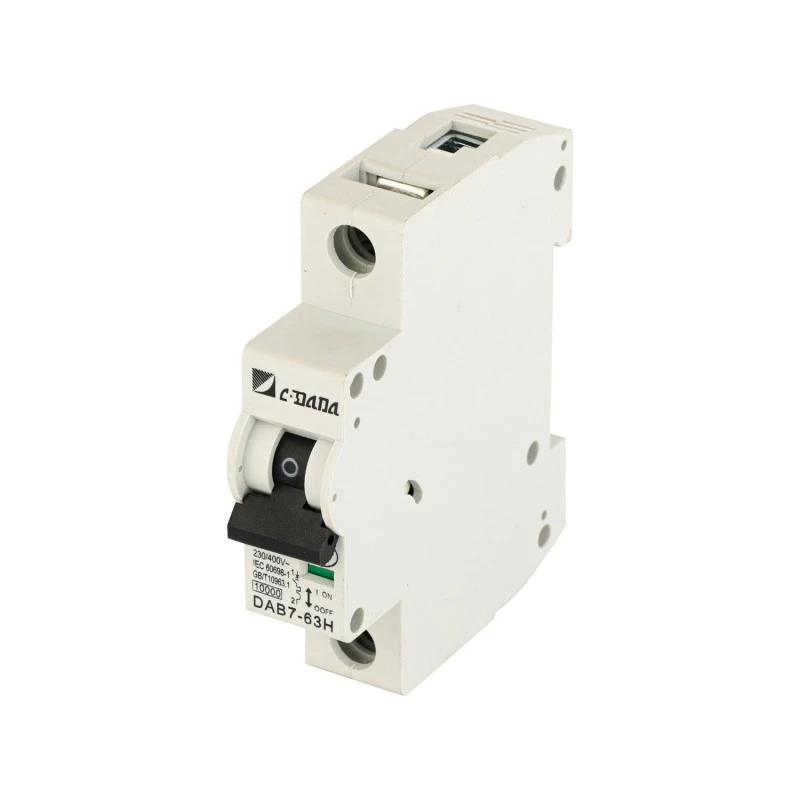

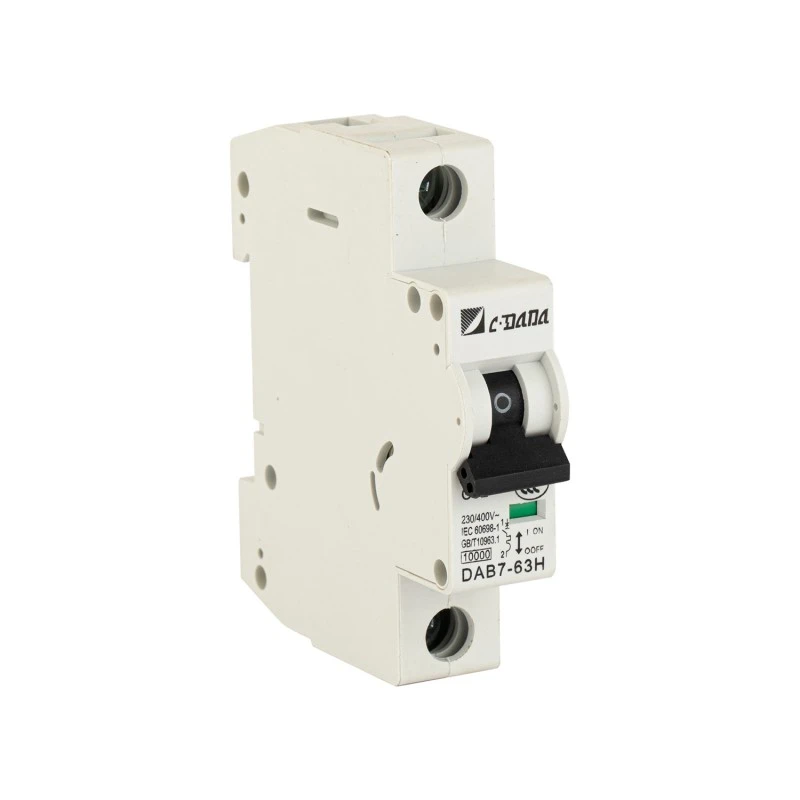

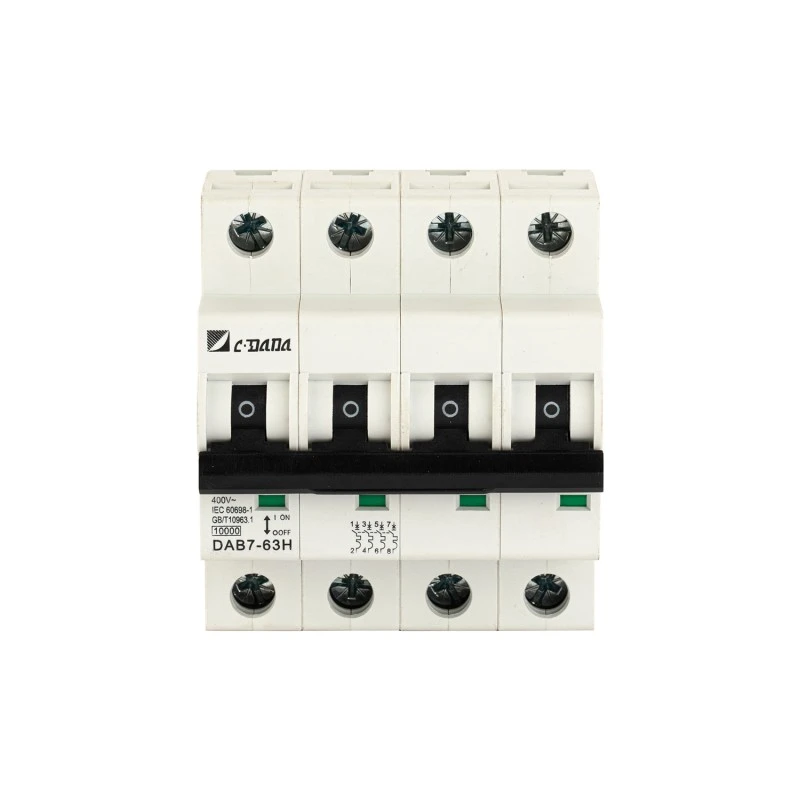

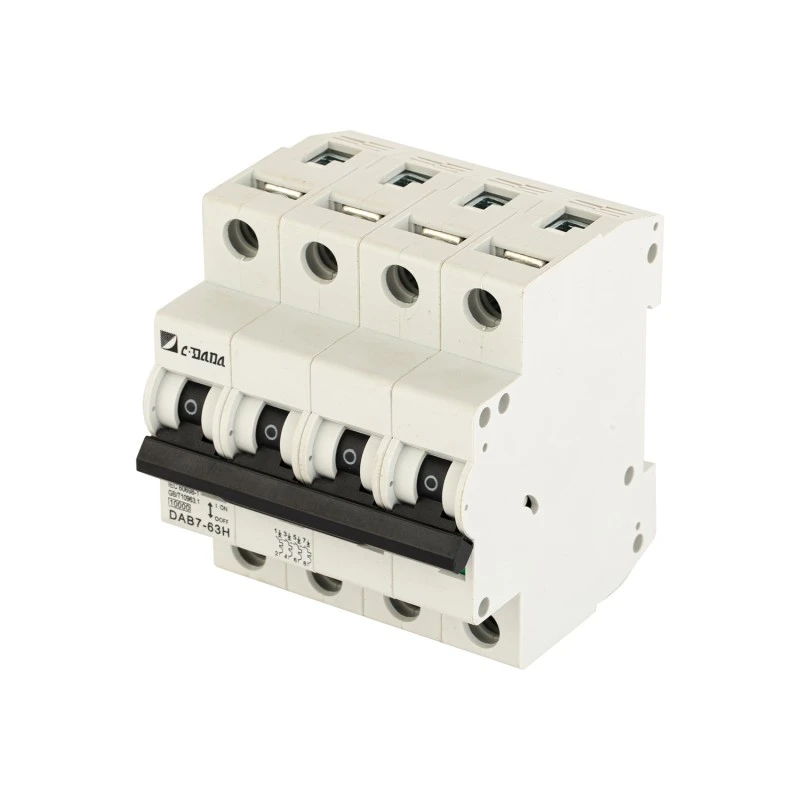

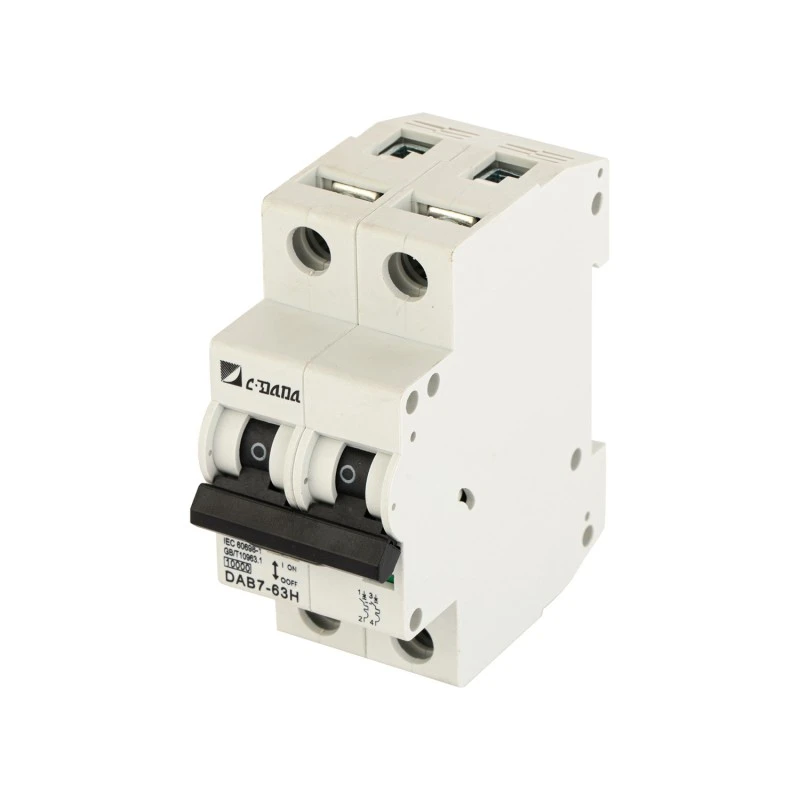

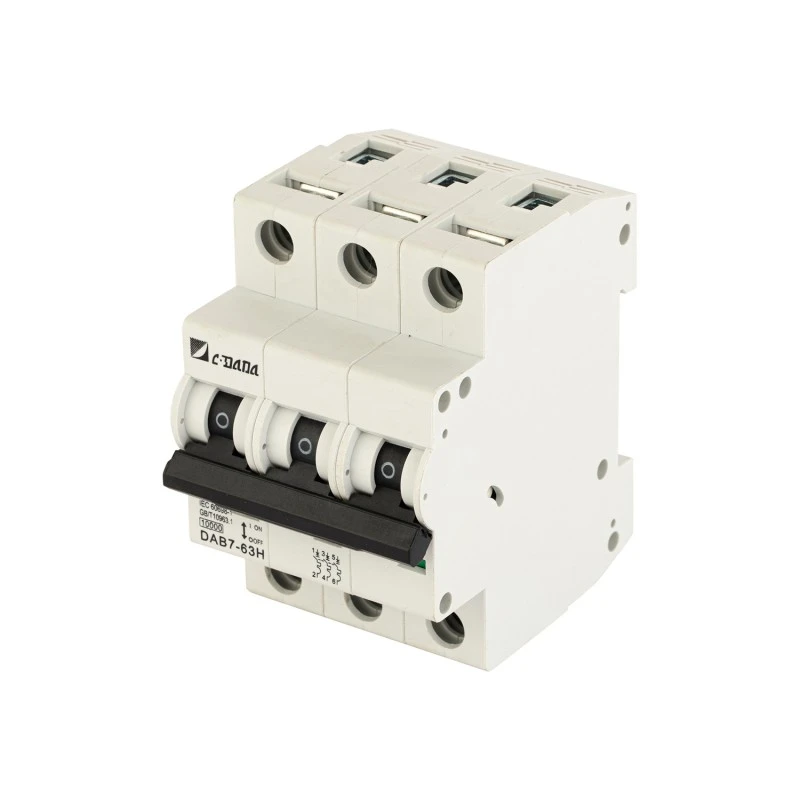

Pólusok: 1P, 2P, 3P

Névleges áram (In): 1A, 2A, 3A, 4A, 5A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Üzemi hőmérséklet: –40°C és +50°C között

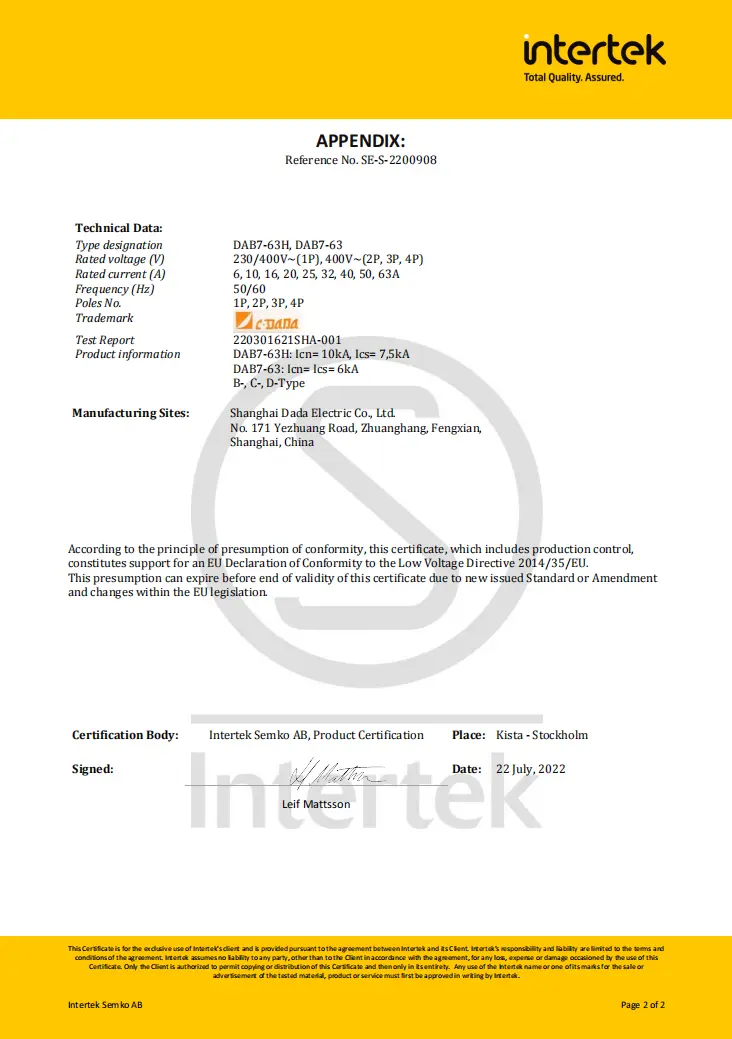

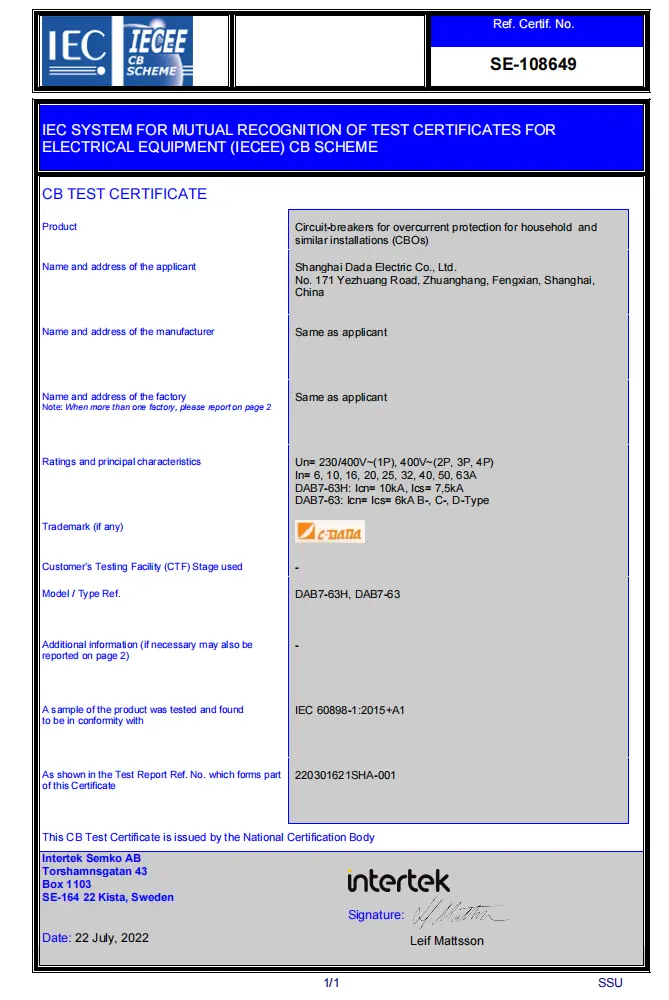

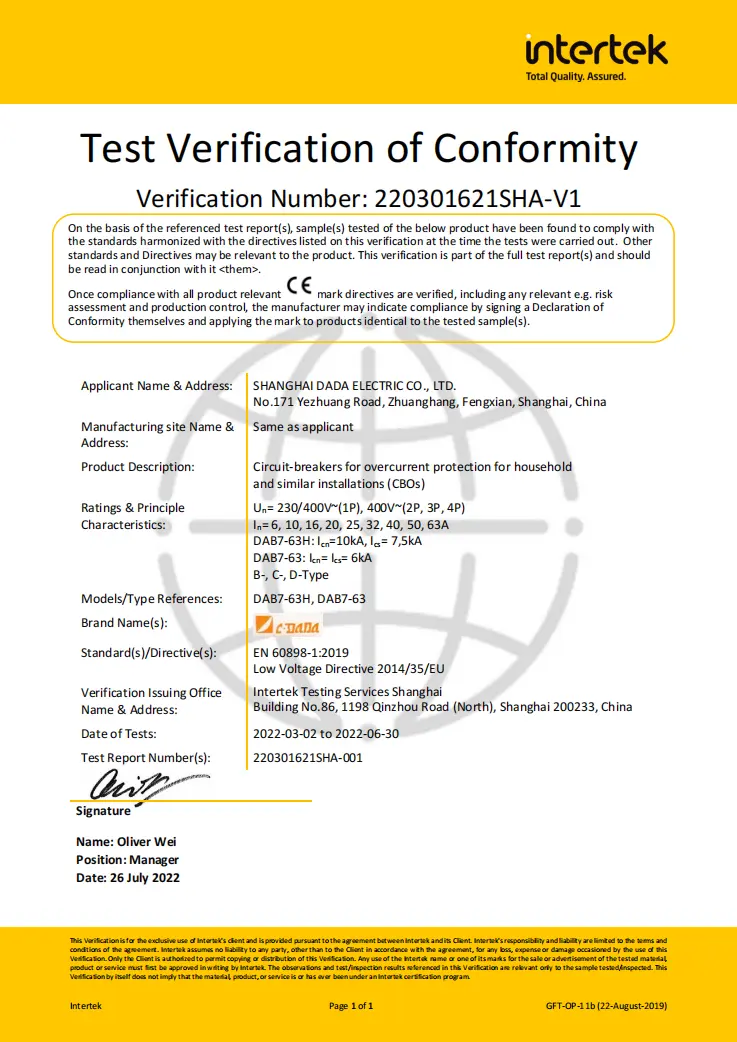

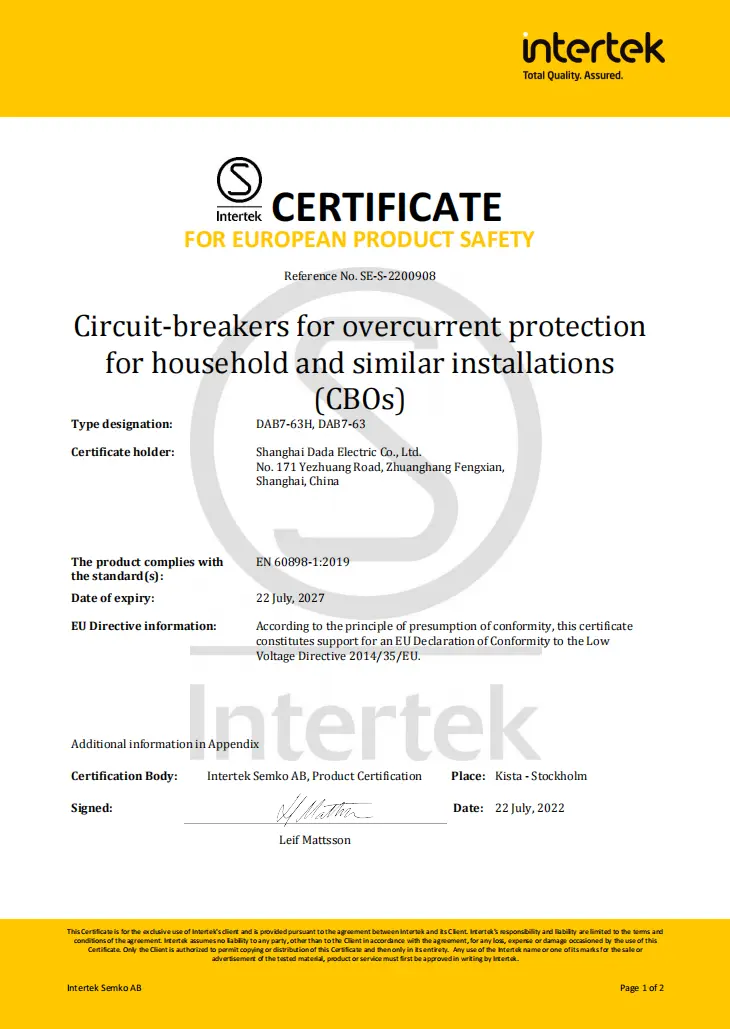

Minősítések: CE, CB, ASTA, SEMKO

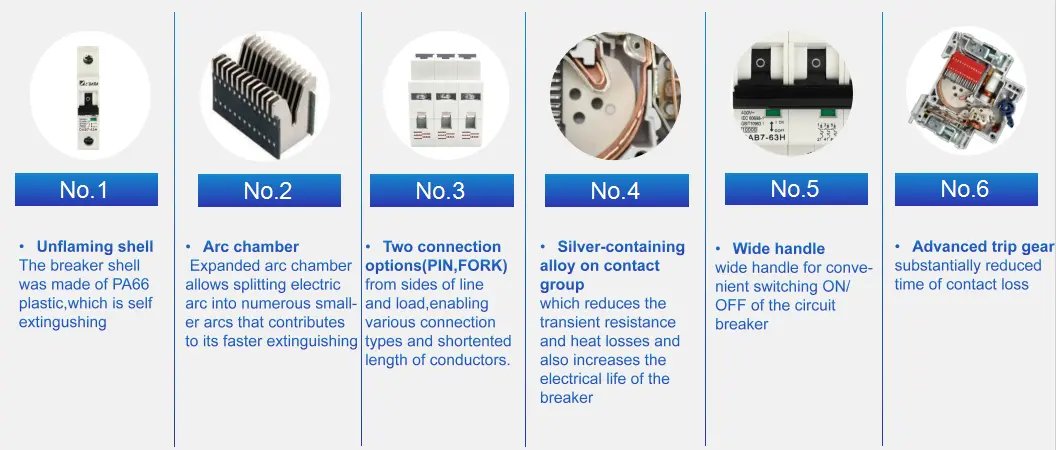

Főbb tervezési jellemzők:

13 lemezes ívkamra → ultragyors ívhasadás és kioltás

Ezüstötvözet érintkezők → kisebb ellenállás, hosszabb élettartam

Kettős terminál opciók: PIN vagy FORK (vonal- és rakományoldal)

Vizuális BE/KI/kioldásjelző ablak

Széles ergonomikus fogantyú a könnyű kezelés érdekében

Lángálló, sárgásgátló ház (UL94 V-0 ekvivalens)

Szuper nyomatékú csavarok (3 Nm-re tesztelve) + / – keresztfunkciós fejekkel

DIN-sínretesz kettős rögzítési pozícióval → biztonságos rögzítés

Műszaki adatlap

Miért válassza a CDADA AC MCB 10kA-t?

★ Ipari szintű teljesítmény miniatűr formában

Míg a szabványos MCB-k 6 kA-t kínálnak, a DAB7-63H 10 kA-es besorolása alkalmassá teszi a fő ellátáshoz közelebbi helyekre – például alagsori elosztóhelyiségekre, kereskedelmi padlókra vagy könnyűipari műhelyekre –, ahol magasabb a várható hibaáram.

★ Fokozott biztonság és tartósság

● A gyúlékony héj ellenáll a gyulladásnak és az elszíneződésnek

● A dupla oltórács megakadályozza a forró gáz kiáramlását

● A kioldásmentes mechanizmus biztosítja a leválasztást még akkor is, ha a fogantyú BE van kapcsolva

★ Alacsonyabb élettartam költség

Az ezüstötvözet érintkezők és az optimalizált csatlakozók csökkentik a hőveszteséget és az érintkezőhegesztést, meghosszabbítva az élettartamot – különösen nagy ciklusú alkalmazásoknál.

★ Globális elfogadás

Az ASTA (Egyesült Királyság), SEMKO (Nordic), CE (EU) és CB (globális) révén a CDADA MCB-ket több mint 70 országban fogadják el – ideálisak az exportorientált panelgyártók számára.

★ Telepítőbarát kialakítás

★ Szélesebb fogantyú = könnyebb kezelhetőség

★ Keresztfunkciós csavarok = nincsenek leesett rögzítők

★ Tiszta állapotablak = azonnali vizuális diagnosztika

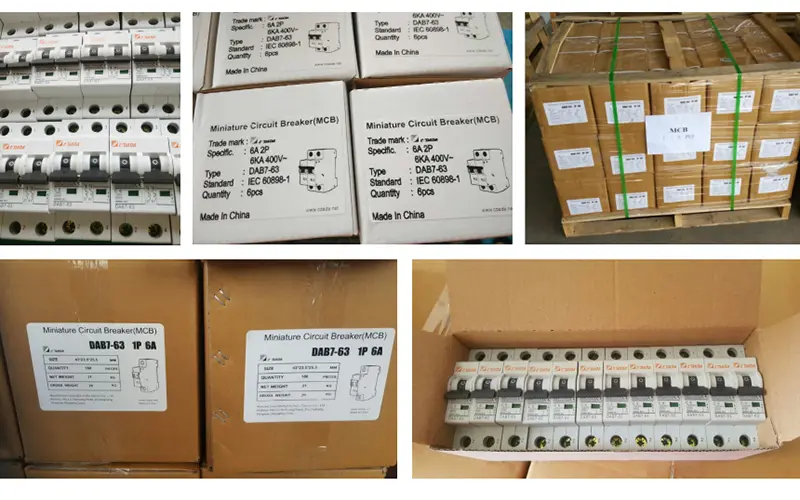

★ Nagy szilárdságú kartondobozok, raklapvédelem, hosszú távú exportszállításra alkalmas

★ Gyors szállítási idő a tisztességes megrendelésekhez.

Ideális alkalmazások

Kereskedelmi épületek: padlóelosztó panelek, szervertermek, kiskereskedelmi egységek

Könnyűipar: Gépvezérlő áramkörök, kismotoros adagolók, műhelyaljzatok

Nyilvános infrastruktúra: iskolák, kórházak, kormányhivatalok

Lakáslakás: Központi mérőórás társasházak

Export panelek: Nemzetközi tanúsítást igénylő projektekhez

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a 6kA-es és a 10kA-es MCB-k között?

A1: A 10 kA-es MCB-k biztonságosan megszakíthatják a nagyobb hibaáramokat, így alkalmasak a transzformátorhoz vagy a fő bemenethez közelebbi telepítésekhez, ahol a rövidzárlati szint meghaladja a 6 kA-t. Használjon 10 kA-t kereskedelmi/ipari alpanelekben; A 6 kA általában elegendő az otthoni végáramkörökhöz.

2. kérdés: Elérhető a 10KA AC miniatűr áramkör-megszakító 3P-ben háromfázisú rendszerekhez?

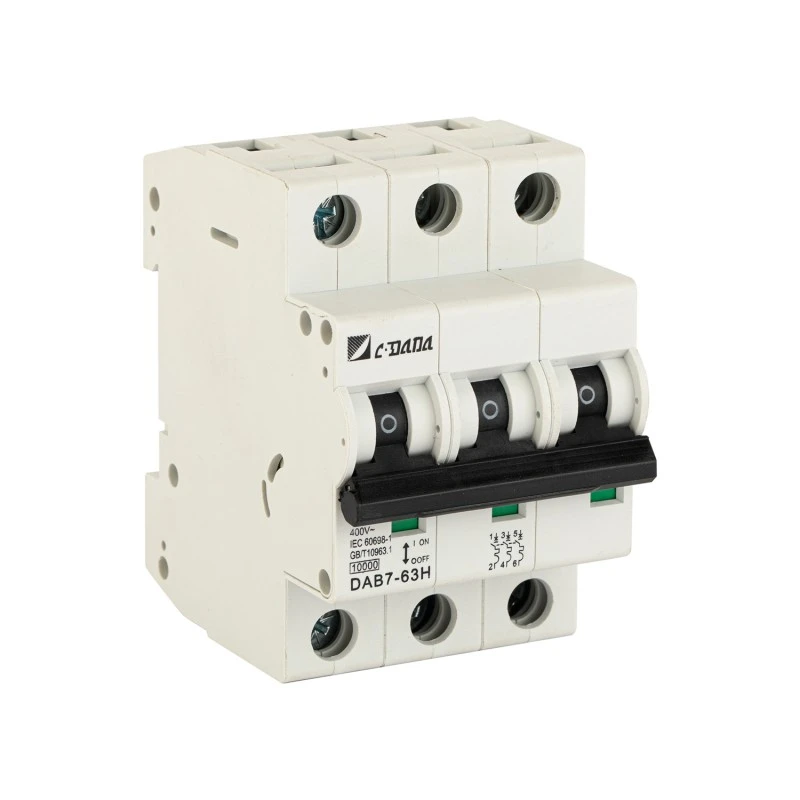

A2: Igen! A DAB7-63H 1P, 2P és 3P változatban kapható – tökéletes háromfázisú világításhoz, HVAC-hoz vagy gépi áramkörökhöz.

3. kérdés: Mit jelent a teljesítmény szempontjából az „ezüsttartalmú ötvözet az érintkezőkön”?

A3: Csökkenti az érintkezési ellenállást, minimalizálja az ívképződést kapcsolás közben, és meghosszabbítja az elektromos élettartamot – különösen fontos a gyakori működésű vagy induktív terhelésű áramkörökben.

4. kérdés: Használhatok villa típusú csatlakozókat ezzel az MCB-vel?

A4: Abszolút! Támogatja a PIN- és FORK-kivezetéseket a vonali és a terhelési oldalon – rugalmas, alacsony profilú vezetékezést és rövidebb kábelfutást tesz lehetővé.

5. kérdés: Miért válassza a CDADA-t más 10 kA-es MCB márkák helyett?

A5: A CDADA azért tűnik ki, mert:

● Valódi 10 kA besorolás teljes tanúsítvánnyal (nem csak igényelt)

● Fejlett ívkamra (13 lemez) a kiváló megszakításért

● A kettős terminál opciók ritkán találhatók ebben az osztályban

● –40°C és +50°C közötti működés – szélesebb, mint sok versenytárs

● OEM-kész: állandó minőség, angol nyelvű támogatás, tömeges árképzés
