Miért elengedhetetlen a motorvédő áramkör-megszakító a motor megbízható működéséhez?

Az elektromos motorok az ipari automatizálás, a gyártási rendszerek, a HVAC berendezések, a szivattyúk, a szállítószalagok, a kompresszorok és számtalan kereskedelmi alkalmazás mozgatórugói. A motorok azonban különféle elektromos kockázatokkal szembesülnek, beleértve a túlterhelést, rövidzárlatokat, fázishibákat, reteszelt forgórész állapotokat és feszültségingadozásokat. Megfelelő védelem nélkül ezek a problémák költséges állásidőhöz, berendezések károsodásához, biztonsági kockázatokhoz és csökkentett működési hatékonysághoz vezethetnek.

Ez az átfogó útmutató mindent elmagyaráz, amit tudnia kellMotorvédő megszakítók(MPCB-k), beleértve a működési elveiket, előnyeiket, kiválasztási kritériumaikat, telepítési szempontokat, alkalmazásokat, karbantartási gyakorlatokat és a gyakori elkerülendő hibákat. Legyen szó mérnökről, vállalkozóról, létesítményvezetőről vagy berendezésgyártóról, ez a cikk segít megalapozott döntéseket hozni az értékes motorjavak védelmében.

Mi az a motorvédő áramkör-megszakító?

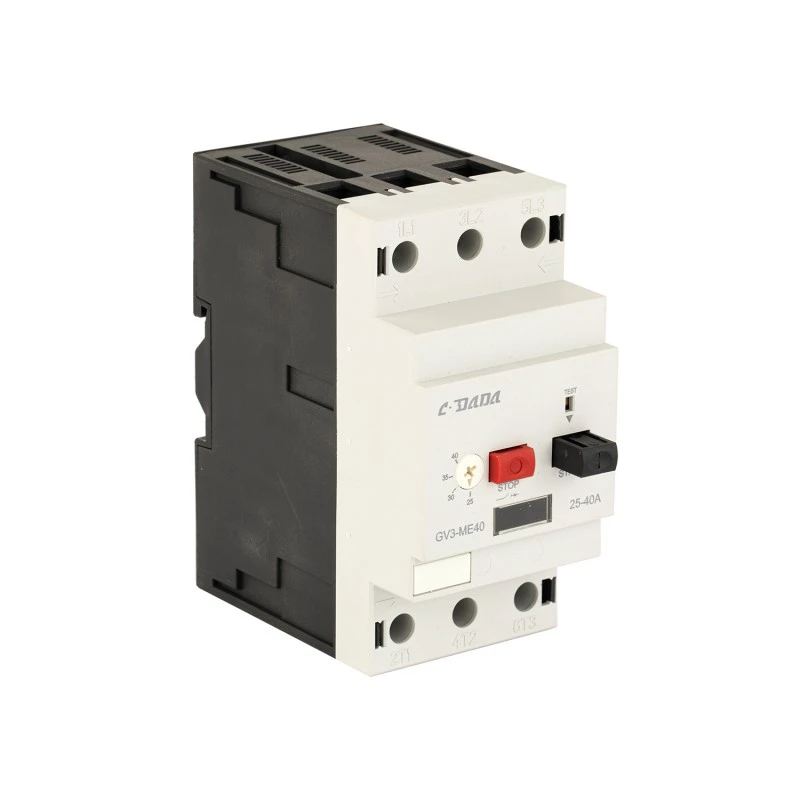

A Motor Protection Circuit Breaker (MPCB) egy speciális elektromos védelmi eszköz, amelyet kifejezetten arra terveztek, hogy megvédje az elektromos motorokat a rendellenes működési körülményektől. A szabványos megszakítókkal ellentétben az MPCB egyetlen kompakt eszközben egyesíti a túlterhelés elleni védelmet, a rövidzárlatvédelmet és a fáziskimaradás elleni védelmet.

Elsődleges célja a káros elektromos állapotok észlelése, mielőtt azok károsítanák a motortekercseket, szigetelőrendszereket, csapágyakat és a csatlakoztatott berendezéseket. Az MPCB-ket általában motorvezérlő központokban, ipari vezérlőpanelekben, gyártólétesítményekben, kereskedelmi épületekben és automatizálási rendszerekben telepítik.

Azáltal, hogy több védelmi funkciót integrálnak egy eszközbe, az MPCB-k leegyszerűsítik az elektromos rendszer tervezését, miközben javítják a megbízhatóságot és a biztonságot.

Miért van szükség védelemre az elektromos motoroknak?

Az elektromos motorok jelentős befektetést jelentenek a vállalkozások számára. Már egyetlen motorhiba is termelési késéseket, költséges javításokat és működési zavarokat okozhat.

A gyakori motoros veszélyek a következők:

• Túlterhelési feltételek
• Rövidzárlatok
• Fázis egyensúlyhiány
• Fázisvesztés
• Zárt rotor helyzetek
• Feszültségcsökkenési események
• Túl nagy indítóáramok
• Mechanikus elakadások
• Kábelezési hibák
• Szigetelés meghibásodása

Megfelelő védelem nélkül ezek a problémák túlzott hőt termelhetnek, ami károsítja a motor tekercseit, és jelentősen lerövidíti a berendezés élettartamát.

Hogyan működik a motorvédő áramkör-megszakító?

Az MPCB folyamatosan figyeli a motor áramkörén átfolyó elektromos áramot. Ha abnormális körülmények lépnek fel, a megszakító automatikusan lekapcsolja a tápfeszültséget, mielőtt kár bekövetkezhet.

Az eszköz általában két védelmi mechanizmust alkalmaz:

• Hővédelem:Reagál a hosszan tartó túlterhelési áramokra.
• Mágneses védelem:Azonnal reagál a rövidzárlati hibákra.

A hőelemek reagálnak a túlzott áram által keltett hőre, míg a mágneses elemek érzékelik a hirtelen áramcsúcsokat, és szinte azonnal kioldanak.

Ez a kettős védelmi megközelítés biztosítja a fokozatos és a hirtelen elektromos hibák hatékony kezelését.

Az MPCB kulcsfontosságú összetevői

A modern motorvédő megszakítók számos integrált alkatrészt tartalmaznak:

• Termikus túlterhelés relé mechanizmus
• Mágneses rövidzár kioldó egység
• Aktuális beállító tárcsa
• Kézi BE/KI kapcsoló
• Utazásjelző
• Ív oltó kamra
• Csatlakozó terminálok
• Kiegészítő érintkező kompatibilitás

Ezek az alkatrészek együttesen átfogó motorvédelmet biztosítanak, miközben megőrzik az egyszerű kezelést és karbantartást.

Az MPCB használatának fő előnyei

A különböző iparágakban működő vállalkozások azért választják az MPCB-ket, mert jelentős működési előnyöket kínálnak.

A költséges motorcserék és a gyártási megszakítások elkerülése révén a pénzügyi előnyök gyakran meghaladják a kezdeti beruházást.

Motorvédő áramkör-megszakító kontra hagyományos védelmi eszközök

Ez az összehasonlítás világosan megmutatja, miért részesítik előnyben a dedikált motorvédő eszközöket a kritikus motoralkalmazásokban.

Általános ipari alkalmazások

A motorvédő megszakítókat számos iparágban használják:

• Gyártó üzemek
• Vízkezelő létesítmények
• HVAC rendszerek
• Bányászati ​​műveletek
• Olaj- és gázipari létesítmények
• Élelmiszer-feldolgozó üzemek
• Csomagológépek
• Szállítószalagos rendszerek
• Szivattyútelepek
• Kereskedelmi épületek

Bárhol, ahol az elektromos motorok kritikus szerepet játszanak a működésben, az MPCB-k segítenek a megbízhatóság és a folyamatosság biztosításában.

Hogyan válasszuk ki a megfelelő motorvédő áramkör-megszakítót

A megfelelő MPCB kiválasztása számos tényező alapos értékelését igényli.

A megfelelő méretezés megakadályozza a kellemetlen botlást, miközben fenntartja a hatékony védelmet.

Bevált telepítési gyakorlatok

• Kövesse a gyártó útmutatásait.
• Ellenőrizze a vezetékek csatlakozásait.
• Biztosítson megfelelő szellőzést.
• Használja a javasolt kábelméreteket.
• Végezzen szigetelésvizsgálatot.
• Ellenőrizze a nyomaték specifikációit.
• Minden áramkört egyértelműen jelöljön meg.
• Üzembe helyezési tesztek elvégzése.

A professzionális telepítés jelentősen javítja a működési megbízhatóságot és a biztonsági teljesítményt.

Karbantartás és hibaelhárítás

A rendszeres karbantartás segít maximalizálni a megszakító teljesítményét és hosszú élettartamát.

• Rendszeresen ellenőrizze a terminálokat.
• Ellenőrizze a túlmelegedés jeleit.
• Ellenőrizze az utazási beállításokat.
• Rendszeresen tesztelje a működést.
• Távolítsa el a felgyülemlett port.
• Figyelje a kellemetlen utazásokat.
• Tekintse át a terhelési feltételeket.

A lehetséges problémák korai felismerése megakadályozza a váratlan hibákat és a költséges leállásokat.

Gyakori hibák, amelyeket el kell kerülni

• A megszakító túlméretezése
• A motor adattábla adatainak figyelmen kívül hagyása
• Helytelen aktuális beállítások
• Gyenge csatlakozók
• Karbantartás hiánya
• Szabványos megszakítók használata MPCB helyett
• A környezeti feltételek figyelmen kívül hagyása

Ezeknek a hibáknak a elkerülése drámaian javíthatja a motorvédelem hatékonyságát.

A motorvédelmi technológia jövőbeli trendjei

Az ipari automatizálás továbbra is ösztönzi a motorvédelmi rendszerek innovációját.

A feltörekvő fejlesztések a következők:

• Intelligens felügyeleti integráció
• Ipari IoT kapcsolat
• Prediktív karbantartási képességek
• Távdiagnosztika
• Energiahatékonysági elemzés
• Felhőalapú megfigyelési platformok
• Továbbfejlesztett digitális védelmi algoritmusok

Ezek a technológiák jobb rálátást biztosítanak a motor egészségére és a működési teljesítményre.

Gyakran Ismételt Kérdések

1. kérdés: Mi a motorvédő áramkör-megszakító elsődleges célja?

A motorvédő áramkör megszakító védi a motorokat a túlterheléstől, rövidzárlattól és fázishibától.

Q2: Az MPCB helyettesítheti a biztosítékot?

Sok alkalmazásban igen. Az MPCB-k visszaállítható védelmet és további motorspecifikus funkciókat kínálnak.

3. kérdés: Hogyan határozhatom meg a helyes MPCB méretet?

Használja a motor névleges áramát és az adattáblán feltüntetett üzemi jellemzőket.

4. kérdés: Az MPCB-k alkalmasak háromfázisú motorokhoz?

Igen. A legtöbb ipari MPCB-t kifejezetten háromfázisú motorvédelemre tervezték.

5. kérdés: Milyen gyakran kell ellenőrizni az MPCB-t?

Az ellenőrzés gyakorisága az üzemi körülményektől függ, de általában az éves ellenőrzés javasolt.

6. kérdés: Az MPCB-k segíthetnek-e csökkenteni a karbantartási költségeket?

Igen. A motorkárosodások és a váratlan meghibásodások megelőzésével az MPCB-k jelentősen csökkenthetik a karbantartási költségeket.

Következtetés

A motorvédő áramkör-megszakító minden motorral hajtott elektromos rendszer egyik legfontosabb eleme. Átfogó védelmet nyújt túlterhelések, rövidzárlatok, fáziskiesések és egyéb potenciálisan káros körülmények ellen, miközben javítja a működési megbízhatóságot és a berendezés élettartamát.

Akár gyártólétesítményt, kereskedelmi épületet, vízkezelő üzemet vagy ipari automatizálási rendszert üzemeltet, a megfelelő motorvédelmi megoldásokba való befektetés segít megóvni a kritikus eszközöket, csökkenteni az állásidőt és fokozni a munkahelyi biztonságot.

Shanghai DaDa Electric Co., Ltd.elkötelezett amellett, hogy megbízható áramkör-védelmi termékeket kínáljon, amelyek megfelelnek az ipari és kereskedelmi alkalmazások szigorú követelményeinek világszerte.

Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa a projekt követelményeit, technikai támogatást kapjon, és felfedezze az ideális motorvédelmi megoldást vállalkozása számára.
