Hőmágneses állítható MCCB

A CDADA DAM1 sorozatú hőmágneses állítható MCCB, amelyet a Shanghai DADA Electric, egy megbízható beszállító fejlesztett ki, teljesen testreszabható túlterhelés- és rövidzárlatvédelmet kínál az igényes kisfeszültségű alkalmazásokhoz. Ez a 3P/4P megszakító 400 V/415 V-on 1600 A-ig terjed, és a termikus (70–100% In) és a mágneses (5–10 × In) kioldási küszöbök független beállításával rendelkezik, lehetővé téve az optimális koordinációt összetett elosztórendszerekben.

CE, CB, ASTA, KEMA, SEMKO és RoHS tanúsítvánnyal rendelkezik, megfelel a globális biztonsági és környezetvédelmi szabványoknak, így ideális az OEM-ek, vállalkozók és rendszerintegrátorok számára világszerte.

Előnyök

★ Széles tartomány: 160A-1600A (AC)

★ Kompakt méretek

★ Állítható hőfokozat (70-100%).

★ Állítható mágneses beállítás (5-10 alkalommal) In.

★ Nyomja meg a kioldó gombot.

★ Külön fő és íves érintkezők

★ Tartozékok széles választéka.

Legfontosabb specifikációk

Modell: DAM1 sorozat – Hőmágneses állítható MCCB

Típus: öntött tokos megszakító (MCCB)

Pólusok: 3P / 4P

Névleges feszültség (Ue): 400V / 415V AC

Névleges áram tartomány: 160A – 1600A

Hőbeállítás: 70% - 100% In (túlterhelés elleni védelem)

Mágneses beállítás: 5× – 10× In (azonnali rövidzárlat)

Tanúsítványok: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO teszt (O:Nyitott manőver,CO:Zárás-Nyitott manőver,t:Várakozási idő)

● Ics: O-t-CO-t-CO teszt (O: nyitott manőver, CO: zárás-nyitás manőver, t: várakozási idő)

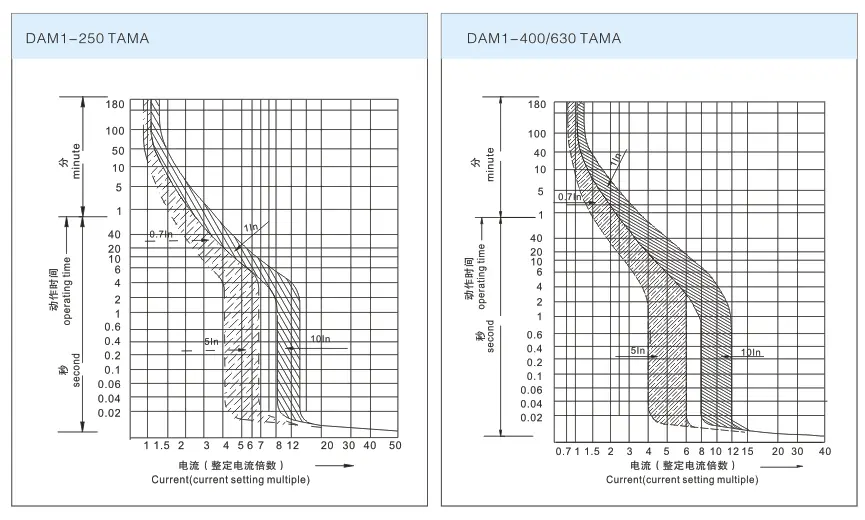

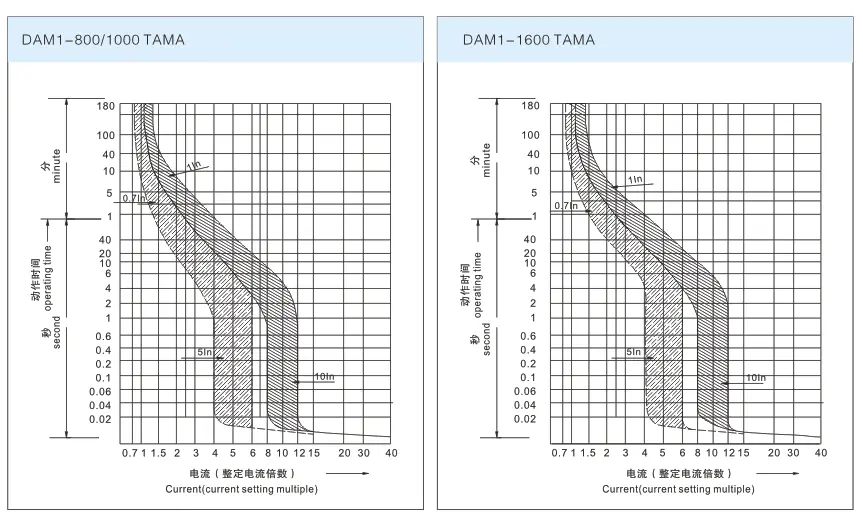

A TAMA MCCB karakterisztikus görbéje.

Miért válassza a CDADA-t?

★ Precíziós tervezés
A fix kioldási görbékkel rendelkező szabványos MCCB-kkel ellentétben a CDADA termomágneses állítható kialakítása lehetővé teszi a mérnökök számára, hogy finomhangolják a védelmet a kábelek besorolásának és a későbbi berendezéseknek megfelelően – csökkentve a zavaró kioldásokat és javítva a rendszerszelektivitást.

★ Globális megfelelőség, helyi támogatás
Az ASTA (Egyesült Királyság), a KEMA (Hollandia), a CE (EU), a CB (globális) és az RoHS tanúsítvánnyal a CDADA termékeket több mint 60 országban fogadják el – a sanghaji reagáló műszaki támogatást támogatva.

★ Jó anyagi előny

Szigorú irányítási rendszerünk van a beszállítókra és az alapanyagokra vonatkozóan. Általában a legjobb minőségű anyagokat választjuk a megszakítókhoz.

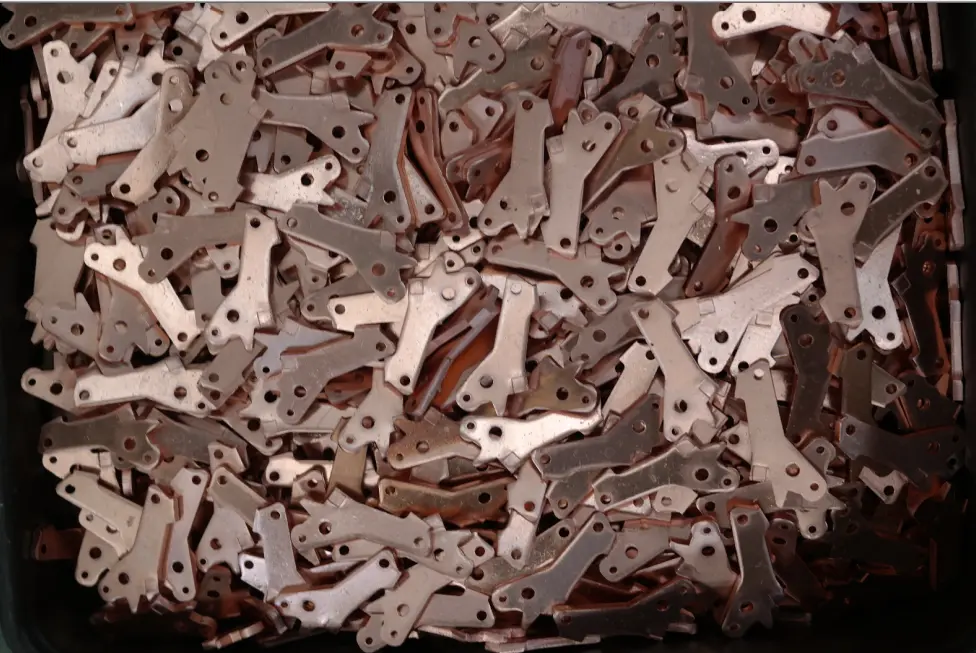

1) Felhasznált réz T2>99,9%,

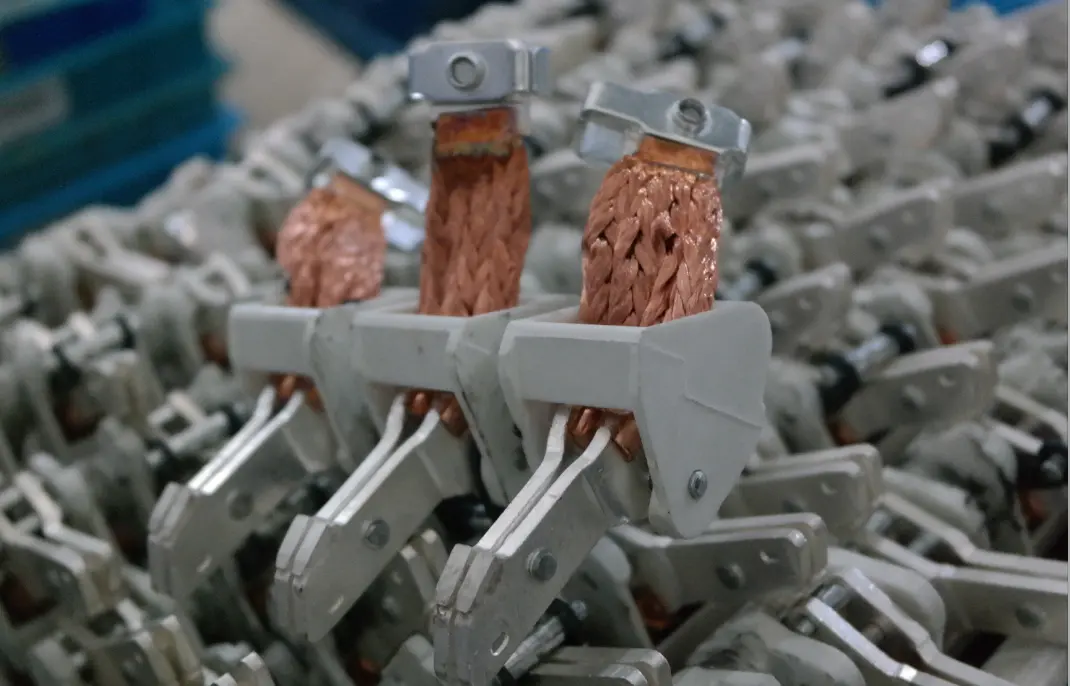

2) Ezüst érintkező (mozgáspont: 50%, állópont: 85%),

3) A középső tengely BMC-1-et használt ((üvegszál: 25%, legmagasabb gyanta, legnagyobb intenzitás).

4) BMC burkolat és test (üvegszál: 22%, magasabb gyanta, nagyobb intenzitás)

★ OEM és utólagos felszerelésbarát
A kompakt méretek lehetővé teszik a régebbi megszakítók közvetlen cseréjét a panel újratervezése nélkül. A moduláris kiegészítők leegyszerűsítik a jövőbeni frissítéseket.

✅ Költséghatékony védelem
Az állíthatóság szükségtelenné teszi több fix besorolású megszakító tárolását – egyetlen CDADA DAM1 egység több terhelési forgatókönyvet is lefed.

Tipikus alkalmazások

★ Ipari motorvezérlő központok (MCC) – A motor indítóáramának összehangolása kioldás nélkül

★ Data Center PDU panelek – Koordinálja az IT terhelési profilokkal

★ Megújuló energiarendszerek – Alkalmazkodni kell a változó nap-/szélteljesítmény-viszonyokhoz

★ Tengeri és tengeri platformok – Megbízható működés zord környezetben

★ Kereskedelmi épületek alállomásai – Optimalizálja a HVAC, liftek, világítás védelmét

Gyakran Ismételt Kérdések (GYIK)

Q1: Mit jelent a „termikus mágneses állítható” a DAM1 MCCB-ben?

A1: Ez azt jelenti, hogy a túlterhelés (termikus) és a rövidzárlati (mágneses) kioldási küszöbértékek manuálisan állíthatók:

● Hő: a névleges áram 70–100%-a (In)

● Mágneses: 5-10-szer In Ez egyéni védelmi görbéket tesz lehetővé az adott alkalmazáshoz.

2. kérdés: Elérhető a 250A-es termomágneses MCCB 3P konfigurációban?

V2: Igen – minden DAM1 állítható 160A és 1600A közötti modell elérhető 3P és 4P változatban.

3. kérdés: Hogyan állíthatom be az utazás beállításait?

3. válasz: Használja az előlapon található két külső tárcsát vagy csavaros nyílást: az egyiket a termikushoz ("Ir" felirattal), egyet a mágneshez ("Im" felirattal). Nincs szükség szétszerelésre.

4. kérdés: Tesztelhetem a megszakítót valódi hiba létrehozása nélkül?

4. válasz: Igen – a beépített push-to-trip gomb kioldási állapotot szimulál a működés ellenőrzéséhez a karbantartás során.

5. kérdés: Miért válassza a CDADA-t más kínai MCCB márkákkal szemben?

A5: A CDADA a következőkkel tűnik ki:

● Valódi kettős állíthatóság (sok versenytárs csak hőszabályozást kínál)

● Nemzetközi tanúsítványok (nem csak a CCC)

● Következetes minőség-ellenőrzés (ISO 9001 tanúsítvánnyal rendelkező gyár)

● Angol nyelvű műszaki dokumentáció globális projektekhez
