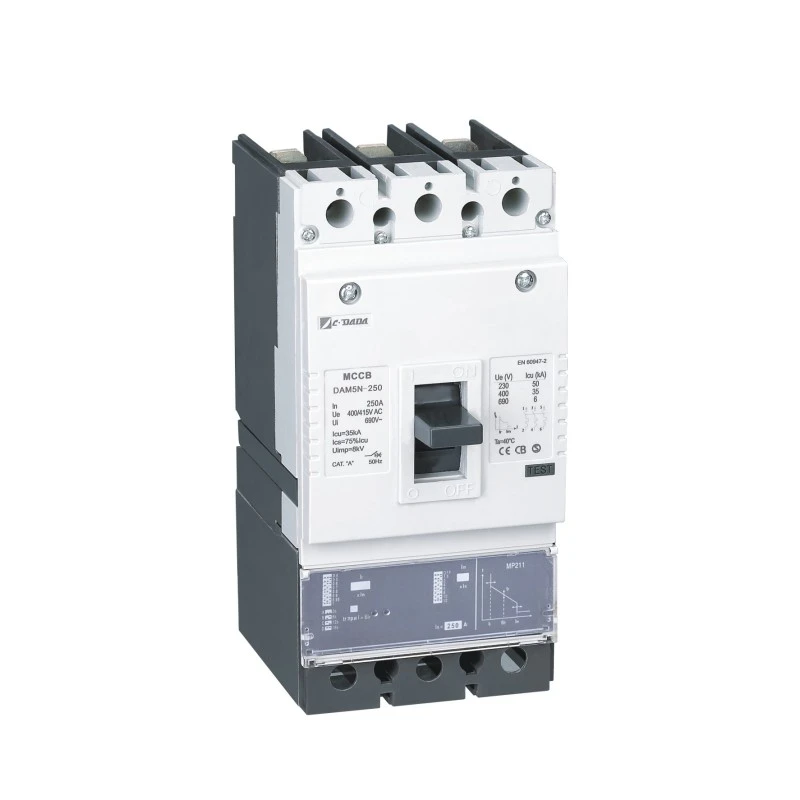

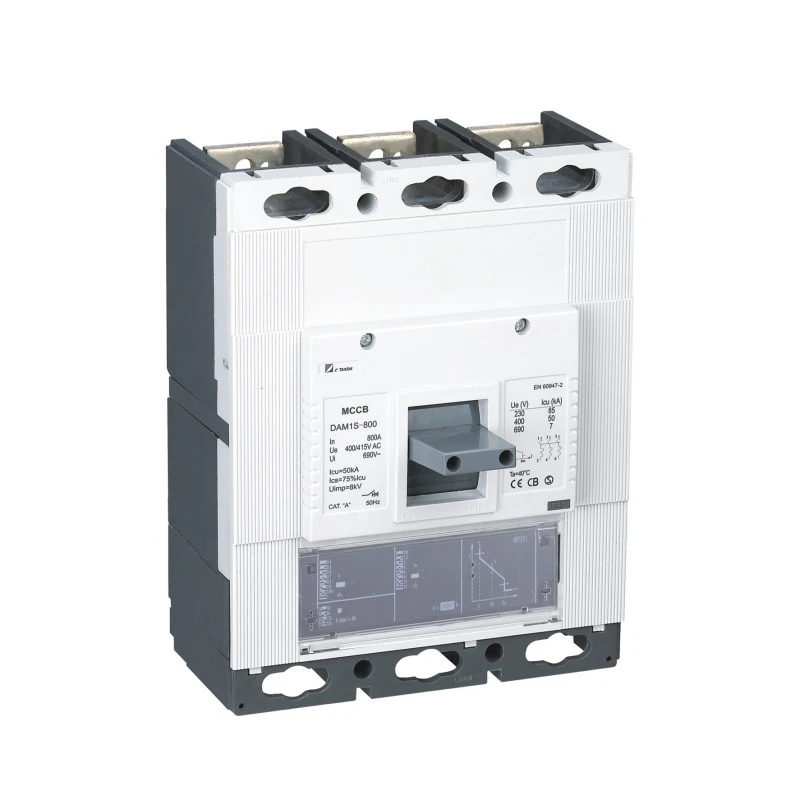

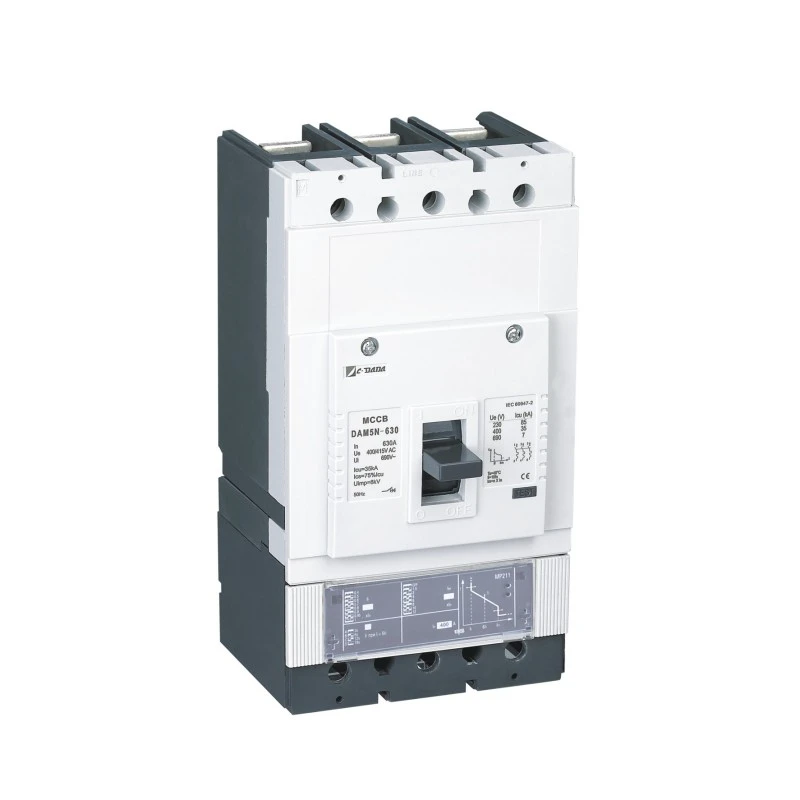

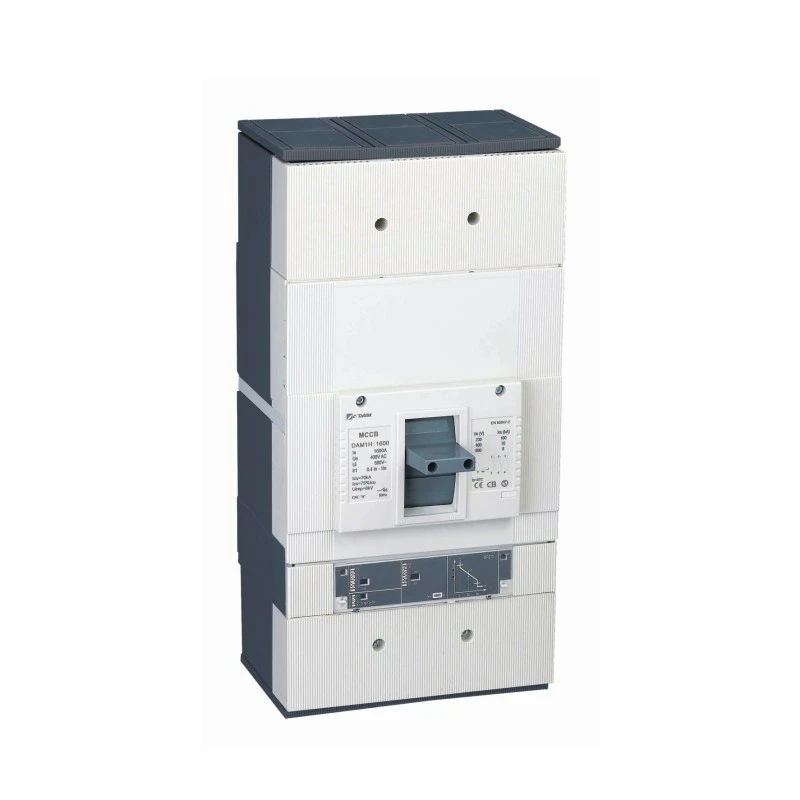

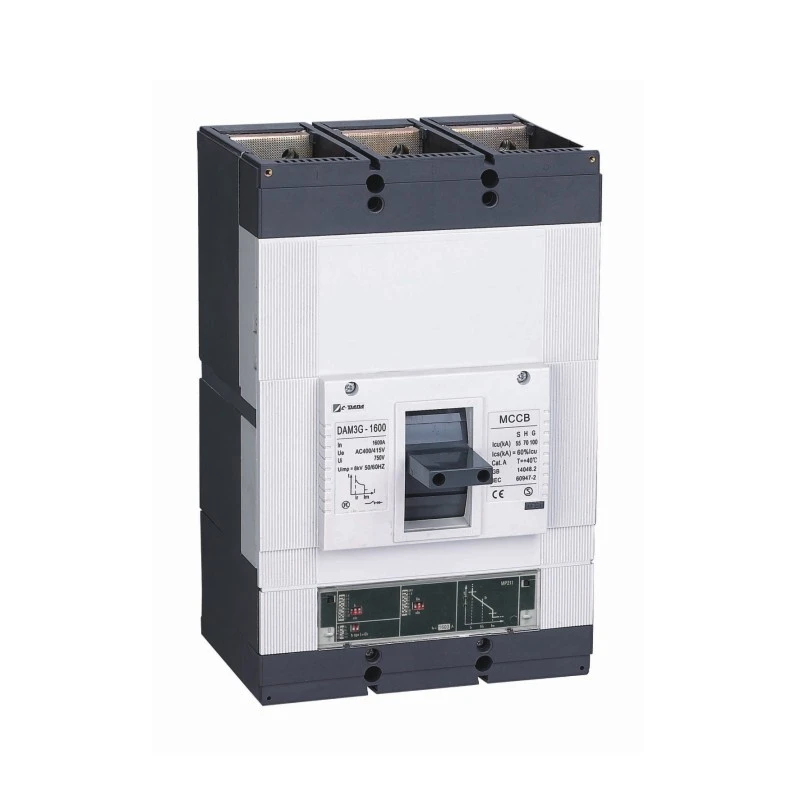

Elektronikus típusú öntött ház megszakító

A precizitást, intelligenciát és megbízhatóságot igénylő modern energiaellátó rendszerek számára a Shanghai DADA Electric CO., LTD elektronikus típusú öntött tokos megszakítója. új mércét állít fel a kisfeszültségű védelemben. A hagyományos termikus-mágneses megszakítókkal ellentétben ez az intelligens MCCB mikroprocesszor-alapú elektronikus kioldóegységet használ a rendkívül pontos, programozható túláramvédelem biztosítására – a környezeti hőmérséklet-ingadozásokkal szemben.

40% és 100% In (hő) és 1,5 × 12 × In (mágneses) közötti állítható beállításokkal páratlan rugalmasságot kínál az adatközpontok, ipari üzemek, kórházak és megújuló energiarendszerek komplex koordinációjához. A 100A-tól 1600A-ig terjedő névleges feszültségű 400V/415V-nál a kompakt kialakítást fejlett funkcionalitással ötvözi – és hibamentes közvetlen kioldást is tartalmaz extrém hibák esetén, még akkor is, ha az elektronika meghibásodik.

Legfontosabb specifikációk

Modell: CDADA DAM2 / DE sorozat (elektronikus típusú öntött tokos megszakító)

Típus: Elektronikus öntött tokos megszakító

Pólusok: 3P / 4P

Névleges feszültség (Ue): 400V / 415V AC

Névleges áram (In): 100A – 1600A

Kioldó egység: Mikroprocesszor alapú elektronikus kioldó

Hőbeállítás (Ir): 40% – 100% In

Mágneses beállítás (im): 1,5× – 12× hüvelyk

Előnyök

★ Széles tartomány: 100A-1600A (AC)

★ Kompakt méretek

★ Állítható hőfok (40-100%).

★ Állítható mágneses beállítás (1,5-12 alkalommal) In.

★ Nyomja meg a kioldó gombot.

★ Külön fő és íves érintkezők

★ Tartozékok széles választéka.

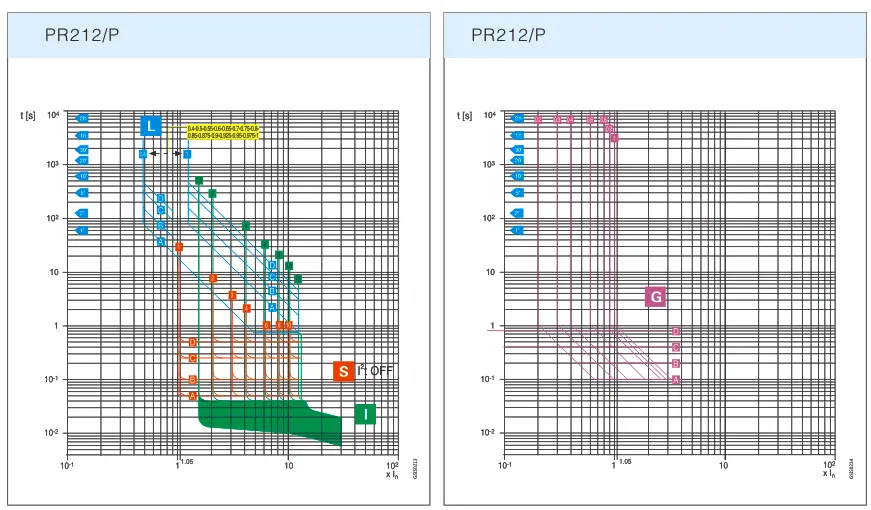

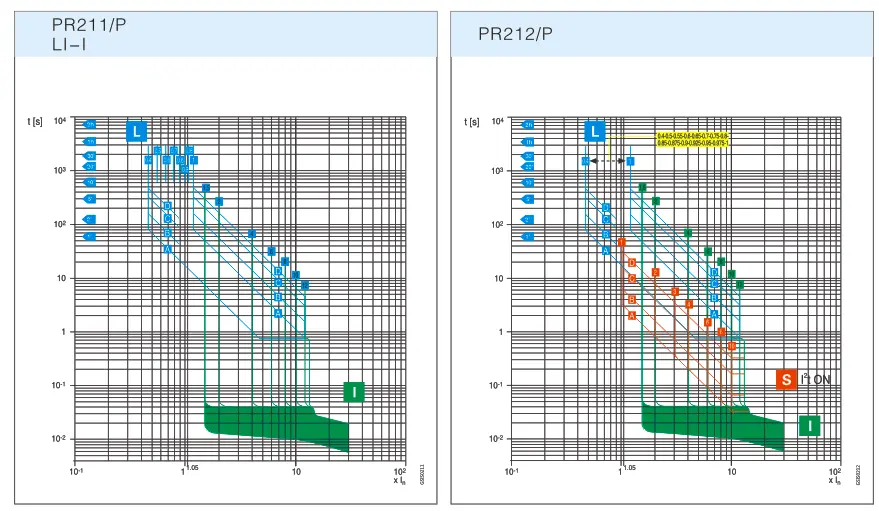

Elektronikus kioldó jelleggörbe

Elektromos paraméterek

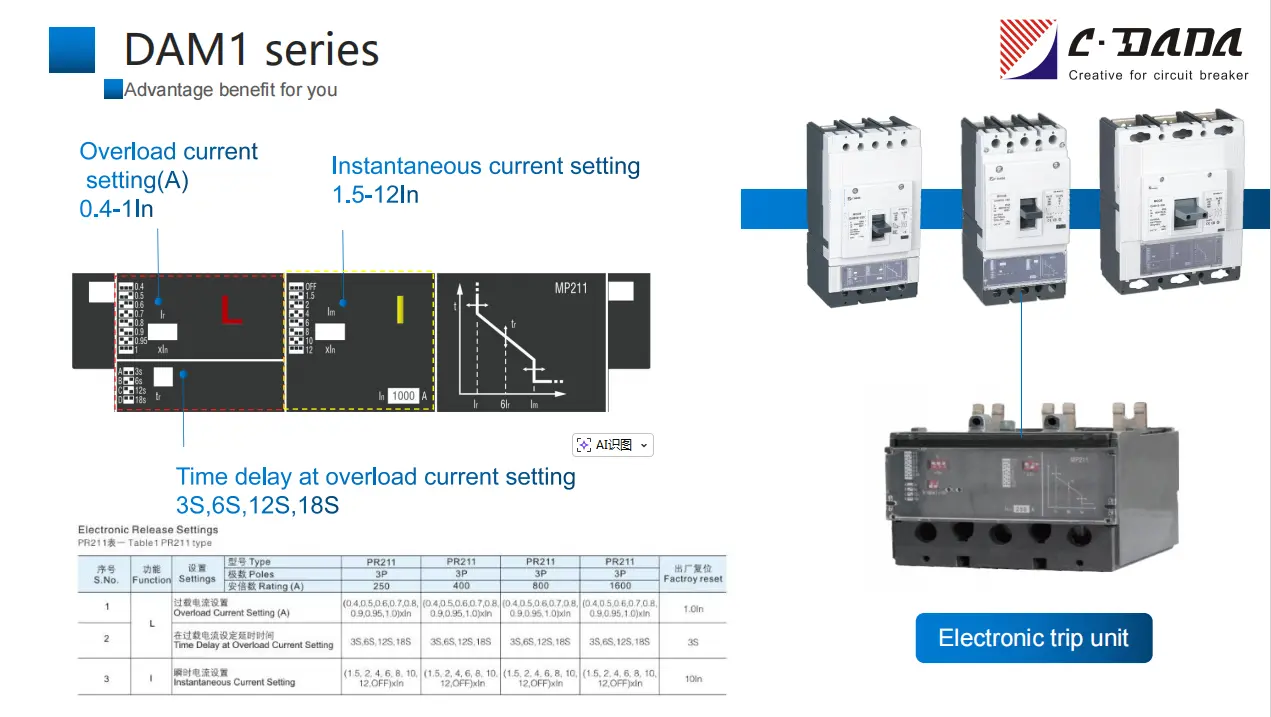

1. táblázat PR211 típus

S.No.

Funkció

Beállítások elemre

Írja be

PR211

PR211

PR211

PR211

Gyári visszaállítás

lengyelek

3P

3P

3P

3P

Értékelés (A)

250

400

800

1600

1

L

Túlterhelési áram beállítása (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1.0In

2

Időkésleltetés túlterhelési áram esetén

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Azonnali árambeállítás

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

10In

2. táblázat PR212 típus

S.No.

Funkció

Beállítások elemre

Írja be

PR212

PR212

PR212

PR212

Gyári visszaállítás

lengyelek

3P

3P

3P

3P

Értékelés (A)

250

400/630

800

1600

1

L

Túlterhelési áram beállítása (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1.0In

2

Időkésleltetés túlterhelési áram esetén

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Rövidzárlati árambeállítás (A)

(1, 2, 3, 4, 6, 8, 10, KI)xIn

(1, 2, 3, 4, 6, 8, 10,KI)xIn

(1, 2, 3, 4, 6, 8, 10,KI)xIn

(1, 2, 3, 4, 6, 8, 10,KI)xIn

6In

4

Időkésleltetés a rövidzárlati áram beállításánál

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Azonnali árambeállítás

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KI)xIn

10In

6

G

Földzárlati árambeállítás (A)

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, KI)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, KI)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, KI)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, KI)xIn

1.0In

7

Időkésleltetés a földhiba beállításakor

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

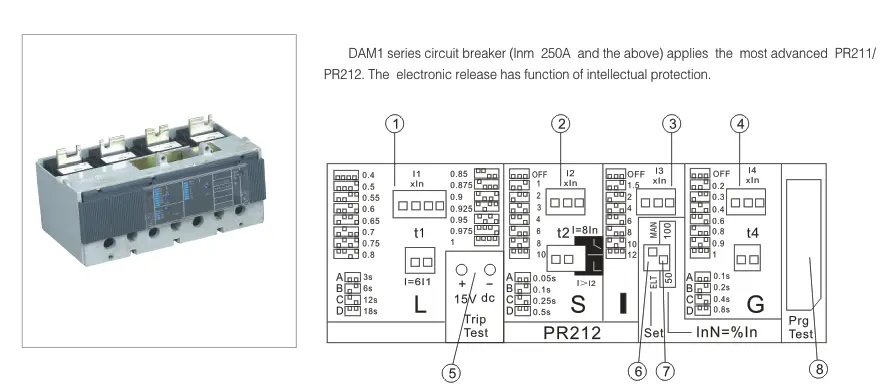

Elektromos vagy elektronikus paraméterkészlet kiválasztása

Funkció SET (ELT/MAN kapcsoló)

9

Nulla vonal dip kapcsoló paramétereinek beállítására szolgál

InN=%In, kapcsoló 50/100

10

Aljzat a mérőeszköz csatlakoztatásához

Panel aljzat

Miért válassza a CDADA Electronic MCCB-t?

★ Igazi intelligencia, nem csak automatizálás
A mikroprocesszor folyamatosan elemzi az áram hullámformáit, lehetővé téve a precíz inverz idejű, határozott idejű és pillanatnyi védelmet – hő vagy öregedés okozta eltolódás nélkül.

★ Fail-Safe Design
Még akkor is, ha az elektronikus áramkör meghibásodik, egy közvetlen elektromágneses retesz biztosítja a megszakító kioldását súlyos rövidzárlatok esetén – ez megfelel az IEC 60947-2 biztonsági redundancia követelményeinek.

★ Kiváló koordináció
Az ultraszéles beállítási tartományok (40–100% Ir, 1,5–12× Im) tökéletes koordinációt tesznek lehetővé az upstream/downstream eszközökkel – minimalizálva a kimaradási zónákat.

★ Jövőbiztos infrastruktúra
Kompatibilis az opcionális kommunikációs modulokkal (Modbus RTU, Profibus) az épületfelügyeleti rendszerekbe (BMS) vagy intelligens hálózatokba való integráláshoz.

★ Globális minőség, versenyképes ár
ISO 9001 szabvány szerint, Sanghajban gyártva, nemzetközi tanúsítvánnyal – európai szintű teljesítményt kínál ázsiai költséghatékonyság mellett.

★ 15 mérnökből álló, elkötelezett csapatunk a termékfejlesztésre, -fejlesztésre és testreszabásra összpontosít.

Ideális alkalmazások

Adatközpontok: Előzze meg a lépcsőzetes hibákat a precíz szelektív kioldással

Kórházak: Az életfenntartó rendszerek folyamatos áramellátásának biztosítása

Ipari automatizálás: Koordinálja a VFD-kkel, a lágyindítókkal és a robotikával

Nap-/szélerőművek: alkalmazkodni a változó generációs profilokhoz

Intelligens kereskedelmi épületek: Engedélyezze az energiafelügyeletet extra mérőórák nélkül

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miben különbözik az elektronikus MCCB a termikus-mágnesestől?

V1: Az elektronikus típusú öntött házas megszakítók mikroprocesszort használnak az áram elemzésére és a kioldások nagy pontosságú kioldására. Nem befolyásolja őket a környezeti hőmérséklet, szélesebb beállítási tartományt kínálnak, és terhelési adatnaplózást biztosítanak – ellentétben a bimetál/szolenoid alapú hőmágneses típusokkal.

2. kérdés: Elérhető az 1600A-es elektronikus MCCB 4 pólusú konfigurációban?

2. válasz: Igen – minden 250A és 1600A közötti CDADA elektronikus MCCB 3P és 4P változatban is elérhető.

3. kérdés: Mi történik, ha az elektronikus kioldóegység rövidzárlat közben meghibásodik?

3. válasz: A megszakító mechanikus tartalékot tartalmaz: szélsőséges hibaáramok (>12×In) esetén egy mágneses retesz közvetlen nyitást vált ki – ez biztosítja a biztonságot offline elektronika esetén is.

4. kérdés: Figyelhetem a valós idejű aktuális értékeket?

V4: Igen – az elektronikus kioldóegység a pillanatnyi, a maximális, a minimális és az átlagos áramerősséget jeleníti meg a választható időablakok (pl. 24 óra) alatt, ami hasznos az energiagazdálkodáshoz.

5. kérdés: Miért válassza a CDADA-t más intelligens MCCB márkák helyett?

A5: A CDADA a következőket kínálja:

● Valódi kéttartományú állíthatóság (sok versenytárs az Im-t ≤10×-re korlátozza)

● Hibabiztos mechanikus biztonsági mentés (nem minden „elektronikus” MCCB rendelkezik ezzel)

● Kompakt méret – módosítás nélkül illeszkedik a régi panelekhez

● Erős globális tanúsítási portfólió (ASTA, KEMA, CE)

● OEM-barát árképzés angol nyelvű műszaki támogatással
