Miért fontos a DPN 6KA miniatűr áramköri megszakító a modern elektromos védelem szempontjából?

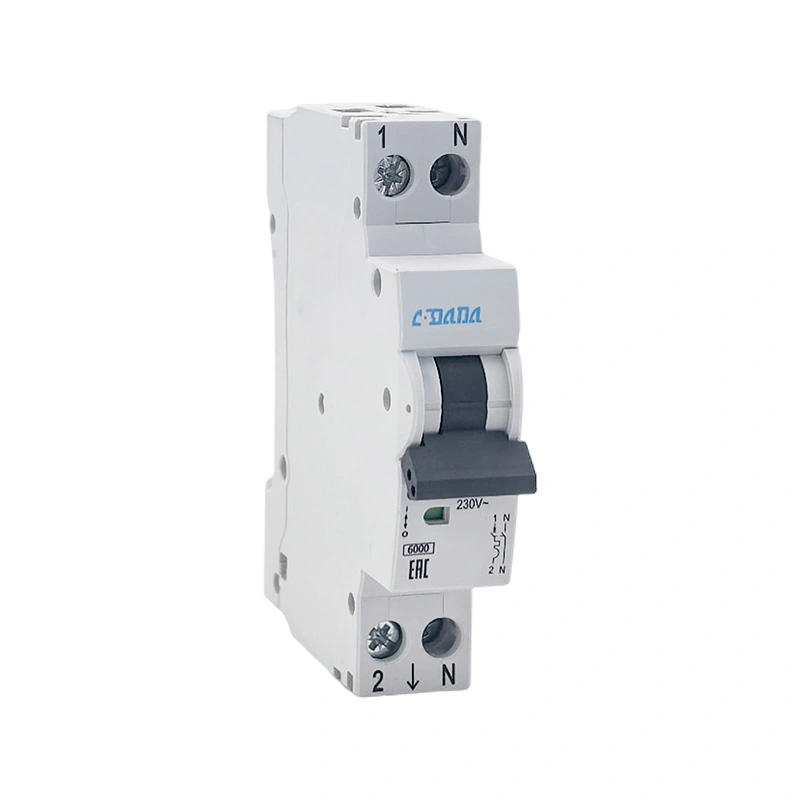

A Miniatűr megszakító DPN 6KAÚgy tervezték, hogy megbízható védelmet nyújtson túlterhelés és rövidzárlat ellen, miközben a kompakt méreteket praktikus telepítéssel kombinálja. A DPN konfigurációt általában 1P+N elrendezéssel társítják, míg a 6KA 6 kA névleges rövidzárlati megszakítóképességet jelent a vonatkozó szabványok és meghatározott vizsgálati feltételek mellett. Ez az útmutató elmagyarázza, mit jelent a DPN 6KA miniatűr áramkör-megszakító, hogyan működik, miért számít a megszakítóképessége, hol használható, hogyan válasszuk ki és telepítsük helyesen, és mit kell figyelembe venniük a vásárlóknak az áramkörvédelmi berendezések beszerzésekor.

Mit jelent a miniatűr áramköri megszakító DPN 6KA?

A miniatűr áramkör-megszakító, amelyet általában MCB-nek neveznek, egy automatikus védőkapcsoló eszköz, amelyet az elektromos áram megszakítására használnak rendellenes körülmények esetén. A hagyományos biztosítékoktól eltérően, amelyeket működés után általában ki kell cserélni, az MCB általában visszaállítható a hiba kivizsgálása után, és az áramkör biztonságosnak tekinthető.

A kifejezésDPNáltalában kompakt leírására használják1P+N konfiguráció, amelyben a készülék a fázisvezető védelmét beépíti, miközben a nullavezetőt is kapcsolja. A pontos belső elrendezés és az, hogy a nulla védve van-e vagy csak kapcsolva az adott termékkialakítástól függ. A vásárlóknak ezért a gyártó műszaki dokumentációját kell ellenőrizniük, ahelyett, hogy csak a rövidítést értelmeznék.

A6KAjelölés, általában így írják6 kA, 6 kA névleges rövidzárlati megszakítóképességet jelez a vonatkozó szabvány, vizsgálati körülmények, feszültség és termékspecifikáció szerint. Gyakorlatilag a várható rövidzárlati áram szintjét jelzi, amelyet a megszakító arra terveztek, hogy a meghatározott feltételek mellett biztonságosan megszakítsa.

A kompakt konfiguráció és a meghatározott rövidzárlati megszakítási képesség kombinációja a DPN 6KA miniatűr áramkör-megszakítót számos kisfeszültségű elosztó alkalmazásban hasznossá teszi, ahol a panel helye és a megbízható áramkörvédelem egyaránt fontos.

Hogyan működik a DPN 6KA megszakító?

Egy tipikus miniatűr megszakító termikus és mágneses védelmi elveket alkalmaz. A termikus mechanizmus reagál a tartós túláramra, míg a mágneses mechanizmus arra szolgál, hogy gyorsan reagáljon nagyáramú hibaállapotokra, például rövidzárlatokra.

• Túlterhelés elleni védelem:Ha az áram elegendő ideig az áramkör normál működési szintje felett marad, a termikus mechanizmus a megszakító kioldását okozhatja.
• Rövidzárlat elleni védelem:A nagy hibaáram aktiválhatja a mágneses kioldó mechanizmust, lehetővé téve az áramkör gyors megszakítását.
• Kézi kapcsolás:A kezelőkar lehetővé teszi az áramkör be- és kikapcsolását normál működés közben, ha a terméket erre a funkcióra tervezték.
• Hiba izolálása:DPN elrendezésben a fázis- és nullavezetők a készülék meghatározott kapcsolási kialakítása szerint leválaszthatók.
• Kompakt elosztás:A szűk alaktényező segítségével az elektromos panelek több áramkört is elhelyezhetnek a korlátozott DIN-sínen belül.

A megszakító célja nem egyszerűen az elektromos áram leállítása. Meg kell szakítania az abnormális áramot azokon a feltételeken, amelyekre tervezték, miközben a normál működés során megbízhatónak kell maradnia. Ezért fontos a megfelelő koordináció a felfelé és lefelé irányuló védőberendezésekkel.

Emiatt problémákat okozhat, ha a megszakítót csak a fizikai mérete vagy a névleges áram alapján választja ki. A teljes elektromos specifikációt a telepítés előtt mindig át kell tekinteni.

Miért fontos a 6KA töréskapacitás?

A megszakítóképesség az egyik legfontosabb specifikáció, amelyet meg kell érteni miniatűr megszakító vásárlásakor. A 6 kA névleges teljesítmény azt jelenti, hogy a megszakító névleges rövidzárlati kapacitása6000 ampermeghatározott vizsgálati körülmények között.

Ez igennemazt jelenti, hogy a megszakítónak folyamatosan 6000 A-t kell vinnie. A megszakító névleges árama külön specifikáció. Például egy megszakító névleges árama megfelelő lehet egy világítási vagy aljzati áramkörhöz, miközben 6 kA rövidzárlati megszakító képességgel rendelkezik.

Új telepítés esetén szakképzett villanyszerelőnek fel kell mérnie a várható rövidzárlati áramot a telepítés helyén. A kiválasztott megszakítónak megfelelő megszakítóképességgel kell rendelkeznie a telepítéshez, és meg kell felelnie a vonatkozó helyi követelményeknek.

Mik a főbb előnyei?

A megfelelően meghatározott DPN 6KA miniatűr megszakító számos gyakori kihívást képes megoldani a kompakt elektromos elosztó rendszerekben.

Egy másik gyakorlati előny a könnyebb körszervezés. Ahelyett, hogy egyetlen védőberendezés túl sok terhelést kiszolgálna, egy megfelelően megtervezett elosztótábla az elektromos terheléseket külön áramkörökre oszthatja fel. Ez megkönnyíti a hibaelhárítást, és csökkentheti a hiba hatását az érintett áramkörre.

Hol használják gyakran?

A DPN 6KA megszakítók az alacsony feszültségű elosztási alkalmazások széles skálájához jöhetnek számításba, feltéve, hogy elektromos névlegességeik és tanúsítási követelményeik megfelelnek a telepítésnek.

• Lakossági elosztótáblák
• Lakás és épület elektromos rendszerei
• Világítási áramkörök
• Aljzatok és általános célú áramkörök
• Kis kereskedelmi épületek
• Irodák és kiskereskedelmi létesítmények
• Vezérlőpanelek és berendezéselosztó áramkörök
• Könnyűipari villanyszerelés
• Segédáramkörök elektromos szekrényekben

Különösen hasznosak lehetnek kompakt elosztó berendezésekben, ahol a telepítőnek egyensúlyba kell hoznia az áramkör védelmét a rendelkezésre álló szerelési hellyel. Az alkalmazási alkalmasságot azonban soha nem szabad pusztán a terméknév alapján meghatározni.

A terhelés típusát, a vezeték méretét, a beépítési módot, a környezeti hőmérsékletet, a hibaszintet, a feszültségrendszert, a földelési elrendezést és a helyi elektromos előírásokat mind figyelembe kell venni egy adott modell kiválasztása előtt.

Mit kell ellenőrizni a vásárlóknak a kiválasztás előtt?

Az egyik legnagyobb vásárlási hiba, hogy a megszakítót csak a névleges áramerőssége vagy a 6 kA jelölés alapján választják ki. A specifikáció teljesebb áttekintése csökkentheti a kompatibilitási problémákat, a telepítési késéseket és a szükségtelen csereköltségeket.

1. Névleges áram:Válasszon az áramkör kialakításának és a várható terhelésnek megfelelően, ahelyett, hogy egyszerűen a legnagyobb elérhető besorolást választaná.
2. Névleges feszültség:Győződjön meg arról, hogy a megszakító megfelel az elektromos rendszer feszültségének és frekvenciájának.
3. Pólus konfiguráció:Ellenőrizze, hogy a szükséges elrendezés 1P+N, és ismerje meg, mely vezetékek védettek és kapcsoltak.
4. Törési kapacitás:Győződjön meg arról, hogy a 6 kA névleges érték megfelelő-e a telepítési pont várható hibaáramához.
5. Utazási görbe:Ellenőrizze a szükséges kioldási karakterisztikát a terhelés és a bekapcsolási viselkedés alapján.
6. Szabványok és tanúsítás:Kérjen megfelelő vizsgálati jelentéseket, nyilatkozatokat és a célpiacra vonatkozó tanúsítási dokumentumokat.
7. Terminál kompatibilitás:Ellenőrizze a vezeték mérettartományát, a kapocs felépítését, a meghúzási követelményeket és a csatlakozás hozzáférhetőségét.
8. DIN-sín kompatibilitás:Győződjön meg arról, hogy a fizikai méretek megfelelnek a tervezett elosztóháznak.
9. Működési környezet:Vegye figyelembe a hőmérsékletet, páratartalmat, magasságot, port, rezgést és egyéb környezeti feltételeket.
10. Szállítói konzisztencia:Az ismételt megrendeléseket igénylő projekteknél ellenőrizze a gyártási kapacitást és a minőség-ellenőrzési eljárásokat.

A forgalmazók számára egy másik fontos szempont a termék konzisztenciája. Az a megszakító, amely egy szállítmányban megfelel a specifikációnak, de a későbbi tételekben jelentősen eltér, készlet- és projektkockázatot okozhat. A vásárlóknak ezért előzetesen meg kell beszélniük a szállítóval a minőség-ellenőrzési eljárásokat, az ellenőrzési szabványokat, a csomagolást, a címkézést és az ismételt rendelés követelményeit.

Mit kell figyelembe venni a telepítés során?

Az elektromos szerelést szakképzett szakembernek kell elvégeznie a gyártó utasításainak és az érvényes elektromos előírásoknak megfelelően. Még a helyesen megadott DPN 6KA megszakító is rosszul működhet, ha helytelenül van beszerelve.

• Az elosztóberendezésen végzett munka előtt áramtalanítsa a berendezést.
• Csatlakoztatás előtt ellenőrizze az áramkör feszültségét és a vezetékek elrendezését.
• Szerelje fel biztonságosan a megszakítót a megfelelő DIN-sínre vagy rögzítőrendszerre.
• A gyártó által megadott mérettartományon belüli vezetékeket használjon.
• Alkalmazza a megadott kapocs-meghúzási nyomatékot.
• A vezetékek elvezetését tartsa tisztán, és kerülje a kapcsokon a szükségtelen mechanikai igénybevételt.
• Ellenőrizze a fázis és nulla csatlakozásokat a termék kapcsolási rajza szerint.
• Ellenőrizze, hogy a burkolat megfelelő távolságot, szellőzést és védelmet biztosít-e.
• A kész áramkör feszültség alá helyezése előtt végezze el a megfelelő elektromos teszteket.

A terminálcsatlakozás külön figyelmet érdemel. A laza elektromos csatlakozás ellenállást és hőt okozhat, míg a nem megfelelően előkészített vezető veszélyeztetheti a csatlakozás mechanikai stabilitását. A beszerelésnél ezért követni kell a gyártó által meghatározott vezeték-előkészítési és nyomatéki követelményeket.

Soha ne használjon megszakítót a megfelelő áramkör-tervezés helyettesítésére. A védőeszközök egy komplett elektromos rendszer részeként működnek, amely vezetékeket, terheléseket, felfelé irányuló védelmet, földelést és egyéb biztonsági alkatrészeket tartalmaz.

Hogyan hasonlítható össze a DPN 6KA a hagyományos MCB konfigurációkkal?

Az összehasonlítás nem jelenti azt, hogy egy konfiguráció általánosan jobb. A megfelelő kialakítás függ az elektromos rendszertől, a helyi előírásoktól, a rendelkezésre álló panelterülettől, a szükséges szigetelési elrendezéstől és az egyéb védőeszközökkel való összehangolástól.

Hogyan tartható fenn a teljesítmény?

A miniatűr megszakítók általában korlátozott rutin karbantartást igényelnek, de a környező elektromos rendszert rendszeresen ellenőrizni kell. Soha nem szabad figyelmen kívül hagyni a gyakori, megmagyarázhatatlan botlást.

• Vizsgálja meg a terminálokat túlmelegedés, elszíneződés vagy sérülés jeleit keresve.
• A tervezett elektromos karbantartás során ellenőrizze, hogy nincsenek-e laza csatlakozások.
• Az elosztóházat tartsa tisztán és mentesen a túlzott portól vagy nedvességtől.
• Figyelje az ismételt utazásokat, és vizsgálja meg a kiváltó okot.
• Cserélje ki azokat a megszakítókat, amelyek mechanikai sérülést vagy rendellenes működést mutatnak.
• Ne állítsa újra újra a megszakítót anélkül, hogy azonosítaná a kioldás okát.

Az ismételten kioldó megszakító túlterhelést, rövidzárlatot, szigetelési problémákat, berendezéshibákat, nem megfelelő megszakítóválasztást vagy más, a telepítésen belüli problémát jelezhet. Szakképzett személyzetnek kell diagnosztizálnia a problémát, mielőtt visszaállítaná az áramkört a normál működésre.

Szintén hasznos a pontos panelcímkézés fenntartása. Az áramkörök egyértelmű azonosítása hatékonyabbá teheti a jövőbeni ellenőrzéseket és karbantartásokat, különösen a kereskedelmi épületekben és a nagyobb elektromos szekrényekben.

Mit várhat el egy megbízható gyártótól?

A Miniature Circuit Breaker DPN 6KA termékek nagykereskedelmi forgalmazása, elektromos projektek, OEM alkalmazások vagy panelek összeszerelése céljából történő beszerzésekor a termék minősége csak egy része a vásárlási döntésnek. A következetes dokumentáció, a gyártásellenőrzés, a kommunikáció és az értékesítés utáni támogatás szintén fontos hatással lehet a projekt sikerére.

Shanghai DaDa Electric Co., Ltd.potenciális beszállítói forrás az elektromos védelmi termékeket és a kapcsolódó megszakító megoldásokat kereső ügyfelek számára. A gyártók értékelésekor a vásárlóknak termékadatlapokat és vonatkozó megfelelőségi dokumentációt kell kérniük, tisztázni kell a pontos modellkonfigurációt, és meg kell erősíteniük a gyártási és ellenőrzési követelményeket, mielőtt tömeges rendelést adnának.

Az importőrök és a forgalmazók számára a kommunikáció különösen fontos. A vásárlás visszaigazolása előtt célszerű meghatározni a pontos termékmodellt, elektromos specifikációkat, mennyiséget, csomagolási módot, címkézést, szállítási követelményeket, ellenőrzési eljárást és dokumentációt. Ez segít csökkenteni a félreértéseket a vevő, a gyártó és a végfelhasználó között.

Gyakran Ismételt Kérdések

1. Mit jelent a 6KA miniatűr megszakítón?

A 6KA, amelyet általában 6 kA-ként írnak le, 6000 amper névleges rövidzárlati megszakítóképességet jelez meghatározott vizsgálati körülmények között. Ez nem a megszakító normál üzemi árama.

2. Mit jelent a DPN egy megszakítóban?

A DPN-t általában 1P+N konfigurációhoz társítják. A pontos védelmi és kapcsolási funkciók a gyártó konstrukciójától függenek, ezért beszerelés előtt érdemes a termék adatlapját ellenőrizni.

3. Minden villanyszereléshez megfelelő-e a 6 kA-es megszakító?

Nem. A megszakítóképességnek meg kell felelnie a telepítés helyén várható rövidzárlati áramnak. Figyelembe kell venni a névleges feszültséget, áramerősséget, kioldási karakterisztikát, a telepítési feltételeket és a vonatkozó előírásokat is.

4. A 6 kA azt jelenti, hogy a megszakító képes folyamatosan 6000 A-t szállítani?

Nem. A 6 kA érték a rövidzárlati megszakítási képességre vonatkozik, nem a folyamatos áramterhelhetőségre. A névleges áramerősség külön specifikáció.

5. Használható-e DPN 6KA megszakító lakossági elosztótáblákban?

Alkalmas lehet bizonyos lakossági alkalmazásokhoz, ha a termék elektromos besorolása, konfigurációja, méretei, tanúsítása és telepítési követelményei megfelelnek az áramkörnek és a helyi előírásoknak.

6. Milyen információkat kell megadnom árajánlatkéréskor?

Adja meg a szükséges névleges áramot, névleges feszültséget, póluskonfigurációt, kioldási karakterisztikát, megszakítási kapacitást, mennyiséget, célpiacot, az alkalmazandó szabványokat, a csomagolási követelményeket, valamint az OEM- vagy címkézési követelményeket. Ez segíti a szállítót az igény hatékonyabb értékelésében.

7. Miért kapcsol ki többször egy mini megszakító?

Az ismételt kioldást túlterhelés, rövidzárlat, hibás berendezés, vezetékezési problémák, nem megfelelő megszakítóválasztás vagy egyéb elektromos hibák okozhatják. Az okot képzett személyzetnek kell azonosítania a megszakító ismételt visszaállítása helyett.

8. A DPN ugyanaz, mint egy kétpólusú megszakító?

Nem feltétlenül. Bár a DPN-eszköz tartalmazhat fázis- és nullakapcsolást, belső védelme és kapcsolási elrendezése eltérhet a hagyományos kétpólusú védőberendezésektől. Mindig ellenőrizze a gyártó kapcsolási rajzát és műszaki adatait.

9. Mi a különbség a névleges áramerősség és a megszakítóképesség között?

A névleges áramerősség arra az áramra vonatkozik, amelyet a megszakítónak a normál működés során, meghatározott feltételek mellett történő szállítására terveztek. A megszakítóképesség egy meghatározott rövidzárlati áram biztonságos megszakítására való képességére vonatkozik.

10. Mi a legfontosabb specifikáció a DPN 6KA megszakító megrendelésekor?

Nincs egyetlen, minden telepítésre érvényes specifikáció. A névleges áramot, a feszültséget, a póluskonfigurációt, a kioldási karakterisztikát, a megszakítóképességet, az alkalmazandó szabványokat, a fizikai méreteket és a beépítési feltételeket együtt kell ellenőrizni.

Vegye fel velünk a kapcsolatot a DPN 6KA mini megszakító megoldásokért

A megfelelő megszakító kiválasztása végső soron a védelmi teljesítmény és az elektromos telepítés valós követelményeinek összehangolásán múlik. A DPN 6KA miniatűr áramkör-megszakító a kompakt konfiguráció, a túlterhelés elleni védelem, a rövidzárlat-megszakítási képesség és a kényelmes áramkör-kezelés praktikus kombinációját kínálja, ha helyesen vannak meghatározva és telepítve.

Ha beszerzést végezMiniatűr megszakító DPN 6KAtermékek elosztótáblákhoz, elektromos projektekhez, OEM alkalmazásokhoz vagy nagykereskedelmi ellátáshoz,Shanghai DaDa Electric Co., Ltd.termékinformációkkal szolgálhat, és megbeszélheti műszaki igényeit.Vegye fel velünk a kapcsolatota szükséges áramértékkel, feszültséggel, mennyiséggel, alkalmazással és célpiaccal, hogy megvitassák a megfelelő megoldást. Lépjen kapcsolatba a Shanghai DaDa Electric Co., Ltd.-vel a specifikációk, a minták, a tömeges rendelések és a projektkövetelmények megbeszélése érdekében.
