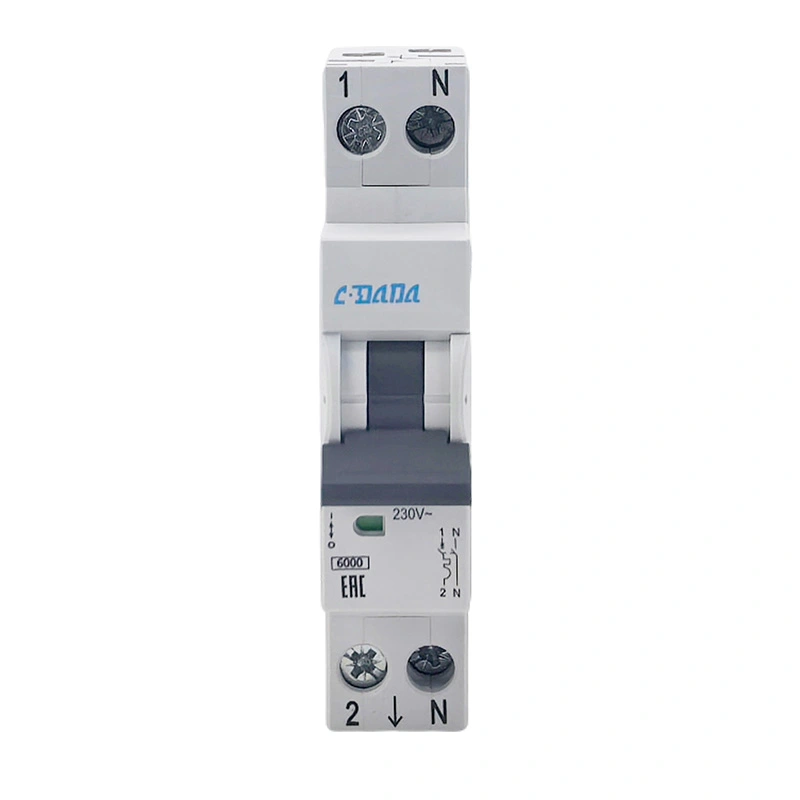

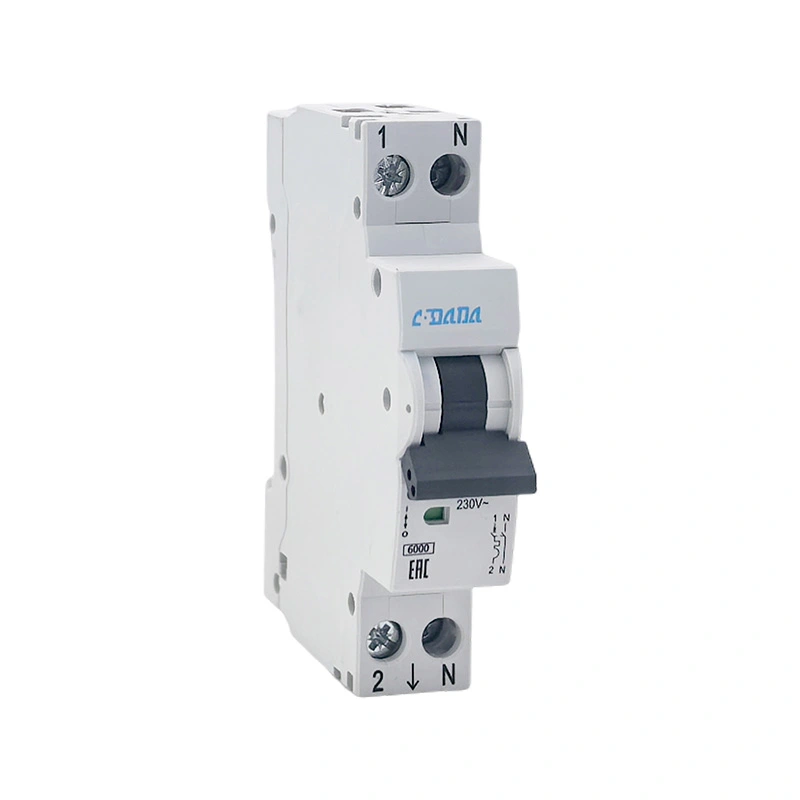

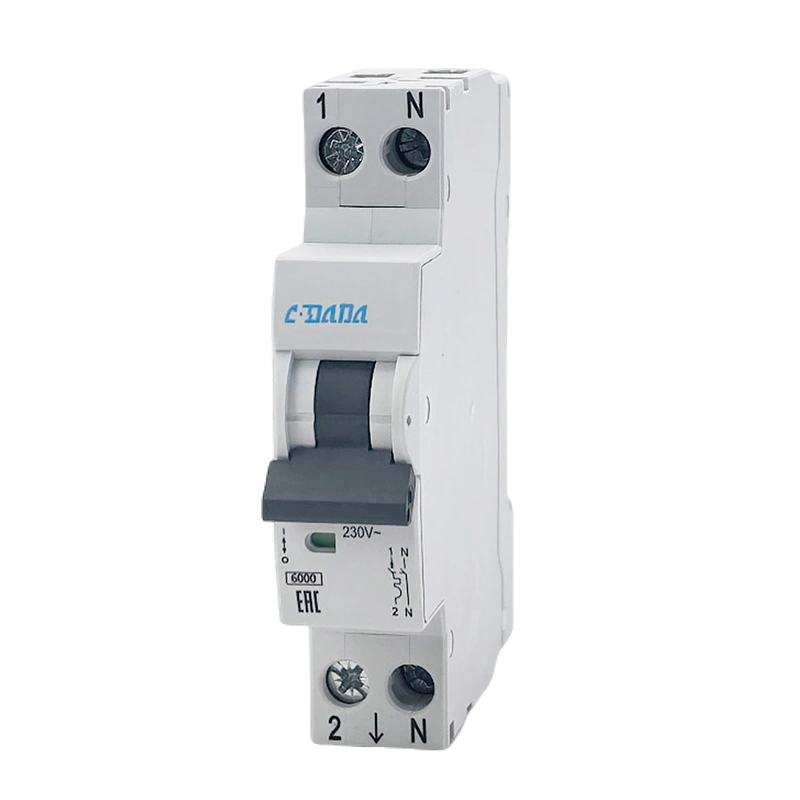

Miniatűr megszakító DPN 6KA

A CDADA DAB7N miniatűr megszakító DPN 6KA egy professzionális 1P+N kettős megszakítású miniatűr megszakító, amelyet a Shanghai DADA Electric, egy 40 év feletti tapasztalattal rendelkező megbízható gyártó, függetlenül fejlesztett ki. A 6 kA-es nagy megszakítókapacitás, a szinkron működés és az N-pólusú „először készítsd el, később szakadd el” kialakításával hatékonyan javítja az ívoltási teljesítményt, és biztonságosan védi az áramköröket és a berendezéseket. Széles körben használják elosztódobozokban, lakásdekorációban, kereskedelmi áramellátásban és világítási áramkörökben, így ez az első választás a globális vásárlók, forgalmazók és OEM ügyfelek számára.

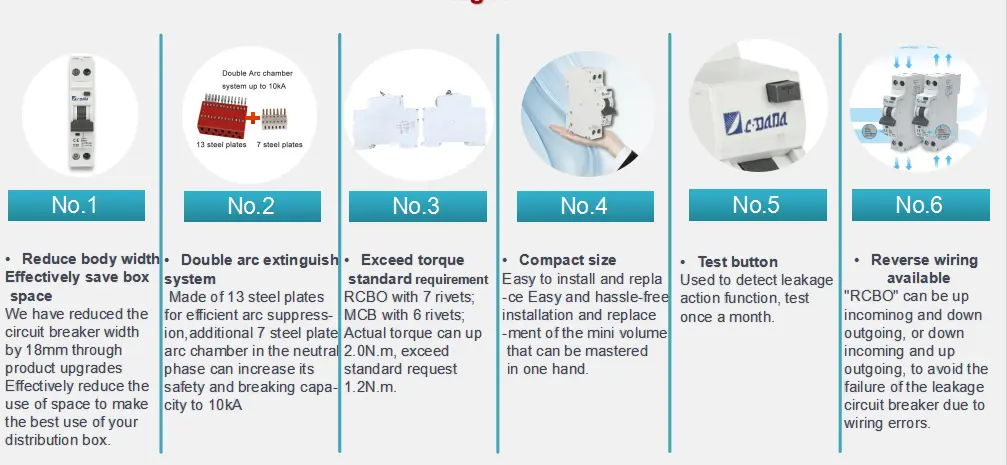

Mik az MCB DPN 6KA előnyei?

★ 1P+N DPN szerkezet, kettős töréspont, biztonságosabb és megbízhatóbb

★ Az N pólus először készül és később szakad el, növeli az ívtörő képességet

★ 6kA valós megszakítóképesség, erős rövidzárlat elleni védelem

★ Kompakt, 17,8 mm széles, helyet takarít meg a szekrényben

★ B/C kioldási görbék különböző terhelésekhez

★ IP20 védelmi fokozat, érintésmentes

★ Széles bekötési tartomány: 1–25 mm²-es rugalmas kábel

★ DIN sínre szerelhető, gyors és stabil szerelés

★ Magas és alacsony hőmérsékleti ellenállás: -25 ℃ ~ + 50 ℃

★ Hosszú mechanikai élettartam, akár 20 000-szer

Alkalmazások

A CDADA DPN 6KA miniatűr áramkör-megszakítót széles körben használják:

★ Lakóépületek, lakások, villák, lakberendezés

★ Irodák, üzletek, szállodák, iskolák, kórházak

★ Világítási áramkörök, konnektorok, kis teljesítményű berendezések

★ Háztartási gépek: vízmelegítők, klímaberendezések, elektromos melegítők

★ Régi áramkör rekonstrukció és elosztódoboz korszerűsítése

★ Kereskedelmi és polgári kisfeszültségű áramelosztó rendszerek

Műszaki paraméterek táblázata

Vázlat méretei

★ Hossz: 82,5 mm

★ Height: 73.2mm

★ Szélesség: 17,8 mm (normál 1 modul szélesség)

★ Rögzítés: 35 mm-es DIN-sín

★ Bekötés: 1–25 mm²-es rugalmas/merev kábelhez alkalmas

★ Gyűjtősín vastagság: 0,8-2mm

Szabványos tesztelési tételek

★ 1,13 Kioldás nélküli tesztben (≥1 óra)

★ 1,45 In kioldási teszt (<1 óra)

★ 2,55 In túlterhelési teszt

★ Mágneses pillanatnyi kioldási teszt (3In/5In a B/C görbéhez)

★ Dielektromos feszültségállósági teszt

★ Hőmérséklet-emelkedési teszt

★ Rövidzárlati megszakítóképesség teszt (6kA)

★ Mechanikai és elektromos élettartam teszt

★ Magas és alacsony hőmérsékletű működési teszt

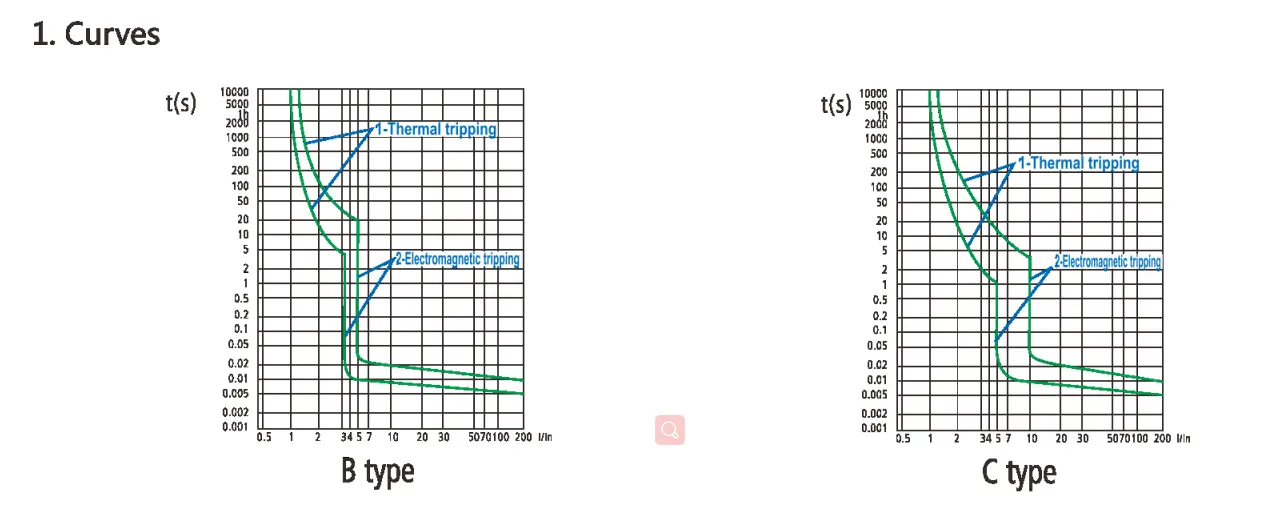

Kioldó jelleggörbék

IEC 60898-1

Mágneses kioldás

Áramköri rövidzárlat esetén a pillanatnyi kioldást egy vasmagos mágnes éri el. Az IEC60898 szabvány szerint ez a termék három típusra osztható: B, C és D.

Termikus kioldás

●Ha az áramkörben túlterhelés lép fel, a megszakító bimetál szalagja a hő hatására meggörbül, ami az érintkezők szétválását és hőkioldást okoz;

●Az IEC szabvány meghatározza a különböző túlterhelési áramok kioldási időtartamát;

●A referencia tesztkörnyezeti hőmérséklet 30 °C.

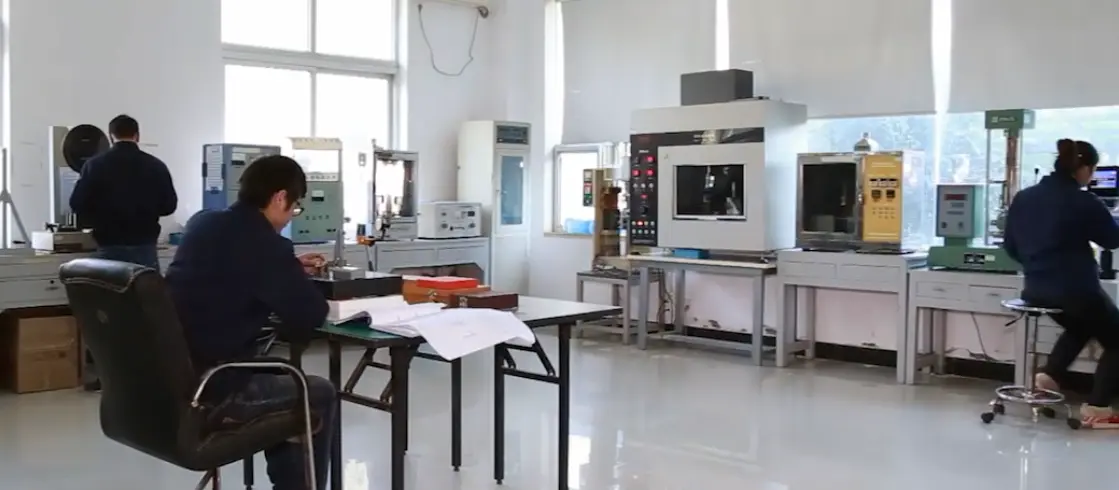

Minőség-ellenőrzési folyamat

1. Nyersanyag beérkező ellenőrzés és tanúsítás ellenőrzése

2. Automatikus fröccsöntés és precíziós fémbélyegzés

3. Félkész termék összeszerelése és kalibrálása

4. 100%-os teljes kioldási karakterisztika vizsgálata

5. Ellenáll a feszültség- és szigetelési teljesítménytesztnek

6. Magas és alacsony hőmérsékletű öregedési teszt

7. Megjelenés, méret és logó ellenőrzése

8. Végső csomagolás és szállítás ellenőrzése

Csomagolás és Szállítás

★ Szabványos export karton ütésálló béléssel

★ Csoportdoboz a karcolás elkerülése érdekében

★ Egyértelmű címke: modell, áram, oszlopok, mennyiség, tanúsítvány

★ Alkalmas tengeri, légi és szárazföldi szállításra

★ Támogatja az OEM-csomagolást, az egyedi logót és címkét

Ügyfél-siker esetek

A CDADA MCB DPN 6KA-t több mint 50 országba és régióba exportálták:

★ Hosszú távú ömlesztett szállítás európai és ázsiai forgalmazóknak

★ Háztartási áramkör felújítási projektek a Közel-Keleten és Afrikában

★ OEM együttműködés ismert nemzetközi elektromos márkákkal

★ Áramelosztás támogatása ingatlanfejlesztők számára

★ Stabil megrendelések elektromos vállalkozóktól és rendszerintegrátoroktól

Miért válassza a DADA Electricet?

★ Több mint 40 éves szakmai tapasztalat a megszakítók kutatás-fejlesztésében és gyártásában

★ Az alapvető alkatrészek 90%-a házon belül készül, stabil minőségellenőrzés

★ ISO9001 tanúsítvánnyal rendelkezik, teljes mértékben megfelel a nemzetközi szabványoknak

★ Teljes tanúsítványok: CE, CB, CCC stb.

★ Nagy gyártási kapacitás, gyors szállítás tömeges megrendelésekhez

★ Professzionális műszaki támogatás és értékesítés utáni szolgáltatás

★ Fogadja el az OEM és ODM testreszabását, hogy megfeleljen a piaci igényeknek

★ Globális logisztikai rendszer, biztonságos és pontos szállítás
