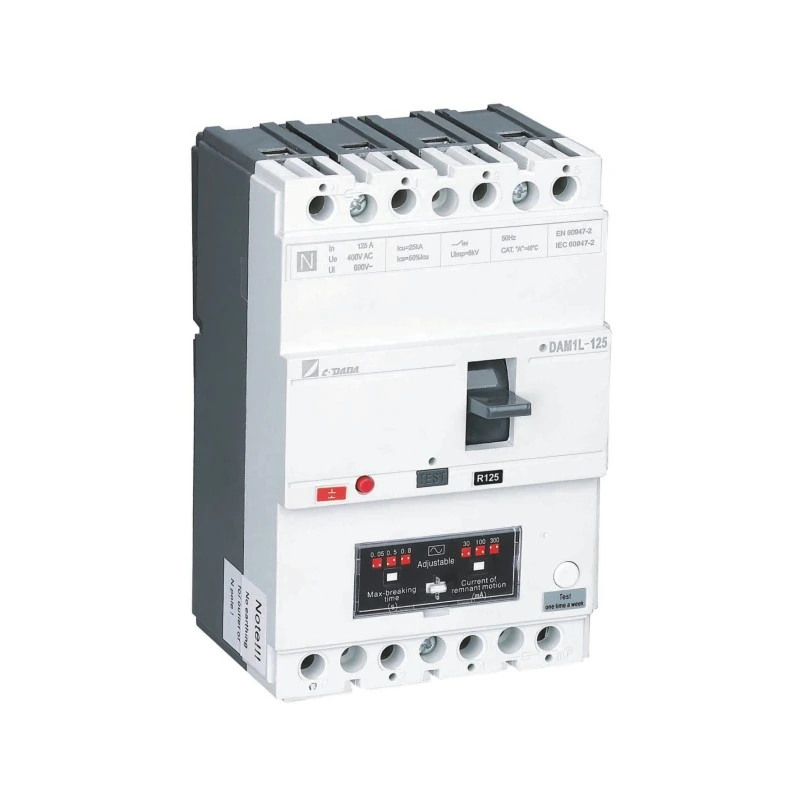

AnMCCB szivárgásvédelemmelötvözi a hagyományos öntött házas megszakító funkciókat a maradékáram-védelemmel egy összehangolt megoldásban. Kereskedelmi épületek, ipari létesítmények, berendezésgyártók és elektromos vállalkozók számára ez megoldhatja a közös kihívást: megvédheti a tápáramkört a túlterheléstől és rövidzárlattól, miközben észleli a potenciálisan veszélyes szivárgó áramot.
A kulcs nem egyszerűen egy több funkciós megszakító kiválasztása. Az eszköznek meg kell felelnie a rendszerfeszültségnek, névleges áramerősségnek, rövidzárlati feltételeknek, póluskonfigurációnak, szivárgási áram beállításnak, telepítési környezetnek és koordinációs követelményeknek. Ez az útmutató elmagyarázza, hogyan működik a technológia, milyen problémákat old meg, és mit kell a vásárlóknak ellenőrizniük, mielőtt szivárgásvédelemmel ellátott MCCB-t határoznának meg.
Tartalomjegyzék
- 1. Mi az az MCCB szivárgásvédelemmel?
- 2. Hogyan működik a szivárgásvédelem?
- 3. Milyen elektromos problémákra képes?
- 4. Miért érdemes kombinálni az MCCB-t és a szivárgásvédelmet?
- 5. Hol használható a szivárgásvédelemmel ellátott MCCB?
- 6. Mit kell a vásárlóknak ellenőrizniük a kiválasztás előtt?
- 7. A kulcsparaméterek magyarázata
- 8. MCCB szivárgásvédelemmel és különálló védelmi eszközökkel
- 9. Telepítési és karbantartási szempontok
- 10. Shanghai DaDa Electric Co., Ltd. és szivárgásvédelmi megoldások
- 11. Gyakran Ismételt Kérdések
- 12. Következtetés
1. Mi az az MCCB szivárgásvédelemmel?
Az öntött házas megszakítót, amelyet általában MCCB-nek neveznek, arra tervezték, hogy megvédje az alacsony feszültségű elektromos áramköröket olyan körülményektől, mint a túlterhelés és a rövidzárlat. Az alap védőkapcsolókkal ellentétben az MCCB az áram- és megszakítási kapacitások széles tartományában választható, így alkalmas kereskedelmi és ipari elosztórendszerekhez.
AnMCCB szivárgásvédelemmelmaradékáram- vagy földzárlat-érzékelést ad ezekhez a hagyományos védelmi funkciókhoz. Ha a rendszer rendellenes szivárgási áramot észlel, és eléri a konfigurált működési szintet, a védelmi mechanizmus kioldást kezdeményezhet, és leválaszthatja az érintett áramkört.
Ez a kombináció különösen akkor hasznos, ha az elektromos tervezők többrétegű védelmet szeretnének anélkül, hogy szükségtelenül bonyolult panelelrendezést hoznának létre. A kereskedelemben kapható termékek integrált MCCB-plusz hibaáram-megoldásként vagy kompatibilis hibaáram-modulokkal kombinált MCCB-ként kaphatók. Az IEC 60947-2 követelményeket tartalmaz a hibaáram-védelemmel ellátott megszakítókra, míg a gyártók eltérő konfigurációkat és beállítási tartományokat biztosíthatnak.
2. Hogyan működik a szivárgásvédelem?
Egy egészséges elektromos áramkörben a kimenő vezetőkön átfolyó áramnak megfelelően meg kell felelnie az áramkörön keresztül visszatérő áramnak. Szivárgási állapot akkor fordul elő, ha az áram egy része nem szándékos úton halad, például a szigetelés romlása, a csatlakoztatott berendezés vagy egy feszültség alatt álló részhez való érintkezés következtében.
A szivárgásvédelem figyeli az ehhez az egyensúlyhiányhoz kapcsolódó maradékáramot. Ha a mért maradékáram meghaladja a készülék konfigurált működési küszöbét, a védelmi rendszer kioldó jelet küld az MCCB mechanizmusnak.
A termék kialakításától függően a szivárgásvédelem állítható maradék üzemi áramot, késleltetést, tesztfunkciót, riasztásjelzést vagy egyéb felügyeleti funkciókat biztosíthat. A kereskedelmi forgalomban kapható MCCB szivárgásvédelmi termékek azt mutatják, hogy az érzékenység és a késleltetés beállításai jelentősen eltérhetnek a tervezett alkalmazástól függően.
Miért különbözik ez a túlterhelés elleni védelemtől?
A túlterhelés elleni védelem és a szivárgásvédelem különböző problémákra reagál. A túlterhelt áramkör túl sok áramot vehet fel, mert túl sok terhelés van csatlakoztatva, vagy mert a berendezés a tervezett kapacitáson túl működik. A szivárgási hiba azonban a tervezett vezető útjáról kilépő áramra vonatkozik.
Ezért a túlterhelés elleni védelem puszta növelése nem biztosít automatikusan megfelelő szivárgásvédelmet. A két funkciót külön kell figyelembe venni az elektromos elosztórendszer tervezésekor.
3. Milyen elektromos problémákra képes?
A gyárakban, kereskedelmi épületekben és infrastrukturális projektekben használt elektromos berendezések hosszú ideig működhetnek nehéz körülmények között. A nedvesség, a por, a szigetelés elöregedése, a mechanikai sérülések, a szerelési hibák és a berendezés károsodása egyaránt hozzájárulhat a rendellenes árampályákhoz.
A sérült vagy elöregedett szigetelés nem kívánt áramutakat hozhat létre, amelyek nem úgy viselkednek, mint egy hagyományos rövidzárlat.
A maradékáram-védelem segíthet a szivárgási állapotok észlelésében, amelyek gyors áramkör-lekapcsolást igényelnek.
A védelmi funkciók kombinálása leegyszerűsítheti az elrendezést több független komponens használatához képest.
A tényleges védelmi szint a teljes elektromos rendszertől, a készülék konfigurációjától és a telepítés körülményeitől függ. A szivárgásvédelemmel ellátott MCCB-t ezért a megfelelően megtervezett védelmi rendszer részeként kell kezelni, nem pedig minden elektromos veszélyre univerzális megoldásként.
4. Miért érdemes kombinálni az MCCB-t és a szivárgásvédelmet?
Számos elektromos projekt esetében a fő vonzerő az, hogy több védelmi követelményt is kielégítenek egy összehangolt eszközelrendezésen belül. Ez értékes lehet ott, ahol fontos a panel helye, a telepítési idő és a rendszer koordinációja.
1. Több védelmi funkció
Egy megfelelően konfigurált eszköz túlterhelés-, rövidzár- és hibaáram-védelmet nyújthat ugyanazon a védelmi architektúrán belül. Ez megkönnyíti a mérnökök számára egy meghatározott védelmi stratégia kialakítását az adagoló- vagy elosztóáramkör számára.
2. Hatékonyabb paneltervezés
Az integrált vagy szorosan illeszkedő védelmi alkatrészek csökkenthetik a különálló eszközök, vezetékek és szerelési elrendezések szükségességét. A hibaáram-védett MCCB-k gyártói gyakorlati előnyként kifejezetten a kompakt telepítést és a csökkentett alkatrészigényt emelik ki.
3. Állítható védelem
Egyes termékek állítható maradékáram küszöbértéket és késleltetést biztosítanak. Ez lehetővé teszi a védelmi elrendezés különböző áramkörökhöz való igazítását ahelyett, hogy minden alkalmazáshoz egyetlen rögzített beállításra hagyatkozna.
4. Egyszerűbb rendszertervezés
Ha a túlterhelési, rövidzárlati és szivárgási követelményeket együtt veszik figyelembe, a mérnökök értékelhetik a teljes védelmi stratégiát ahelyett, hogy külön-külön választanák ki az egyes alkatrészeket.
5. Hol használható a szivárgásvédelemmel ellátott MCCB?
A megfelelő alkalmazás az elektromos tervezéstől, a helyi követelményektől és a termékspecifikációktól függ. Tipikus alkalmazási területek a következők:
- Kereskedelmi épületek elosztótáblái
- Ipari áramelosztó rendszerek
- Gyári gyártóberendezések
- Motor- és gépadagolók
- Műhelyek és gyártó létesítmények
- Infrastruktúra és közmű szerelések
- Földzárlat-felügyeletet igénylő elektromos berendezések
- Elosztó rendszerek, ahol a panel helye korlátozott
- Összehangolt túlterhelés-, rövidzár- és hibaáram-védelmet igénylő projektek
Az MCCB-ket széles körben használják az ipari és kereskedelmi elosztásban, mivel jelenlegi névleges teljesítményük és megszakítási képességük a kis elágazó-megszakítók tipikus tartományán túlmutató alkalmazásokat is lefedhet.
6. Mit kell a vásárlóknak ellenőrizniük a kiválasztás előtt?
A csak névleges áramerősségen alapuló szivárgásvédelemmel rendelkező MCCB kiválasztása problémákat okozhat a telepítés során. A vevőknek elegendő rendszerinformációt kell adniuk a gyártónak vagy a villamosmérnöknek a modell megerősítése előtt.
- Névleges áram:Határozza meg a várható folyamatos terhelést, és válassza ki a megfelelő áramerősséget a teljes áramköri terv alapján.
- Üzemi feszültség:Ellenőrizze a rendszer feszültségét és azt, hogy a termék alkalmas-e a tervezett váltakozó áramú alkalmazásra.
- Pólusok száma:Ellenőrizze, hogy a rendszer 3P, 4P vagy más konfigurációt igényel-e.
- Rövidzárlati képesség:Ellenőrizze a rendelkezésre álló lehetséges hibaáramot, és győződjön meg arról, hogy a megszakító megfelelő megszakítási értékkel rendelkezik.
- Szivárgási érzékenység:Határozza meg a tervezett védelmi stratégiához szükséges maradék üzemi áramot.
- Időkésleltetés:Fontolja meg, hogy azonnali működésre vagy késleltetett válaszra van-e szükség az upstream vagy downstream eszközökkel történő koordinációhoz.
- Telepítési feltételek:Tekintse át a környezeti hőmérsékletet, a burkolatot, a páratartalmat, a tengerszint feletti magasságot és más releváns környezeti tényezőket.
- Szabványok és tanúsítványok:Erősítse meg a célpiacon szükséges szabványokat és jóváhagyásokat.
7. A kulcsparaméterek magyarázata
A következő paraméterek különösen fontosak a különböző MCCB szivárgásvédelmi termékek összehasonlításakor.
| Paraméter | Miért számít | Amit a vásárlóknak meg kell erősíteniük |
|---|---|---|
| Névleges áram (in) | Meghatározza azt az áramszintet, amelyet az áramkör-megszakító meghatározott körülmények között hordoz. | Illessze a megszakítót az áramköri terheléshez és a vezeték kialakításához. |
| Névleges feszültség (Ue) | Meghatározza az alkalmazás elektromos üzemi feszültségét. | Ellenőrizze a kompatibilitást a rendszer feszültségével. |
| Breaking Capacity | Azt a hibaáramot jelzi, amelyet a megszakító biztonságosan megszakíthat meghatározott vizsgálati körülmények között. | Hasonlítsa össze a termék besorolását a rendelkezésre álló rövidzárlati árammal. |
| Szivárgási áram beállítása | Meghatározza a maradékáram szintjét, amelyen a szivárgásvédelem működik. | Erősítse meg a kívánt érzékenységet és beállítási tartományt. |
| Időkésleltetés | Segíthet összehangolni a szivárgás elleni védelmet más védőeszközökkel. | Ellenőrizze, hogy a szükséges válasz azonnali vagy késleltetett. |
| A lengyelek száma | Meghatározza, hogy mely vezetékek legyenek kapcsolva és védettek. | Erősítse meg a 3P, 4P vagy más szükséges konfigurációt. |
| Szabványok | Keretrendszert biztosít a termék teljesítményéhez és teszteléséhez. | Ellenőrizze a vonatkozó IEC, regionális és projektkövetelményeket. |
Például a jelenlegi, hibaáram-védelemmel ellátott kereskedelmi termékek a névleges áram, a póluskonfiguráció, az üzemi feszültség és a megszakítóképesség különböző kombinációit kínálhatják. Ezeket a specifikációkat mindig össze kell hasonlítani a tényleges termék adatlapjával, nem pedig kizárólag a termékkategóriából feltételezni.
8. MCCB szivárgásvédelemmel és különálló védelmi eszközökkel
Mind az integrált, mind a különálló védelmi intézkedések műszakilag megfelelőek lehetnek. A jobb konfiguráció a projekt elektromos architektúrájától, helyigényétől, koordinációs stratégiájától és beszerzési preferenciáitól függ.
| Megfontolás | MCCB szivárgásvédelemmel | Külön védelmi megállapodás |
|---|---|---|
| Panel elrendezése | Kompakt elrendezést biztosíthat. | További szerelési helyet igényelhet. |
| Vezeték | Csökkentheti a különálló védelmi alkatrészek közötti összeköttetést. | További vezetékezést és koordinációt igényelhet. |
| Védelmi funkciók | Kombinált védelmi elrendezés köré tervezték. | A funkciók egymástól függetlenül választhatók. |
| Karbantartás | Kevesebb különálló alkatrész egyszerűsítheti az ellenőrzést. | Az egyes alkatrészek a kialakítástól függően külön cserélhetők. |
| Testreszabás | A rendelkezésre álló megszakító- és szivárgásvédelmi konfigurációktól függ. | Rugalmasságot tud nyújtani a különböző eszközök kombinálásával. |
A lényeg az, hogy az integráció nem jelent automatikusan alkalmasságot. A kiválasztott kombinációnak továbbra is meg kell felelnie a berendezés elektromos követelményeinek.
9. Telepítési és karbantartási szempontok
A megfelelő telepítés ugyanolyan fontos, mint a megfelelő megszakító kiválasztása. Előfordulhat, hogy még egy jól megtervezett, szivárgásvédelemmel ellátott MCCB sem biztosítja a kívánt teljesítményt, ha a vezetékezés, a földelés elrendezése, a beállítások vagy a telepítési környezet nem megfelelő.
Gondosan ellenőrizze a vezetékeket
Kövesse a gyártó bekötési rajzát és a telepítési utasításokat. A fázis- és nullavezetőket adott esetben megfelelően kell elhelyezni, hogy a hibaáram-érzékelő rendszer rendeltetésszerűen működjön.
Ellenőrizze a szivárgási beállítást
Ne feltételezze, hogy a rendelkezésre álló legalacsonyabb szivárgási áram beállítás automatikusan megfelelő. A beállításnak meg kell felelnie a tervezett védelmi funkciónak és az áramkör elektromos jellemzőinek.
Vegye figyelembe a szelektivitást
A nagy elosztórendszerek több védőberendezést is tartalmazhatnak. Működési jellemzőiket együttesen kell felülvizsgálni, hogy egy megfelelő utáni hiba ne szakítsa le szükségtelenül a berendezés sokkal nagyobb részét.
Végezze el a funkcionális tesztelést
Ha a termék tesztelési funkciót biztosít, a tesztelésnek követnie kell a gyártó által javasolt eljárást és a telepítésre vonatkozó követelményeket. Egyes hibaáram-készülékek tesztfunkciókat és további felügyeleti funkciókat biztosítanak.
10. Shanghai DaDa Electric Co., Ltd. és szivárgásvédelmi megoldások
A Shanghai DaDa Electric Co., Ltd. MCCB megoldásokat kínál olyan alkalmazásokhoz, ahol a hagyományos áramkör- és szivárgásvédelemnek együtt kell működnie. A DAM1L sorozat egy példa az integrált hibaáram-védelemmel ellátott MCCB-re, amelyet olyan alkalmazásokhoz terveztek, mint például az épületek elektromos rendszerei, ipari telephelyek és más kisfeszültségű elosztó környezetek.
A termékinformációk olyan konfigurációkat tartalmaznak, mint a négypólusú felépítés, a széles névleges áramtartomány és az állítható földzárlat-védelem. A modelltől függően a szivárgási üzemi áram egy meghatározott tartományon belül konfigurálható, lehetővé téve a védelmi stratégia különböző alkalmazásokhoz való igazítását.
A tengerentúli vevők, forgalmazók, panelépítők és elektromos vállalkozók számára a leghasznosabb megközelítés az, ha árajánlatkérés előtt megadják a szállítónak a projekt követelményeit. Ez segít meghatározni, hogy a szükséges áramerősség, póluselrendezés, szivárgásbeállítás, megszakítóképesség és tanúsítvány rendelkezésre áll-e a tervezett konfigurációban.
A megkeresésben feltüntetendő információk
- Szükséges névleges áram
- A rendszer feszültsége és frekvenciája
- Pólusok száma
- Szükséges szivárgási áramérzékenység
- Szükséges késleltetési funkció
- Várható rövidzárlati áram vagy szükséges megszakítóképesség
- Telepítési környezet
- Célpiac és tanúsítási követelmények
- Szükséges mennyiség
- OEM vagy testreszabott követelmények, ha vannak
Ezeknek a részleteknek az elején történő megadása hatékonyabbá teheti a műszaki kommunikációt, és csökkenti annak kockázatát, hogy olyan megszakítót választanak ki, amely nem illeszkedik a végső telepítéshez.
11. Gyakran Ismételt Kérdések
A szivárgásvédelem érzékeli a nem szándékos áramút által okozott maradékáramot, és a konfigurált működési küszöb elérésekor a megszakító kioldását kezdeményezheti. A hagyományos túlterhelés- és rövidzárlat-védelemtől eltérő állapotot kezel.
Nem. Egy közönséges MCCB olyan funkciókat biztosít, mint a túlterhelés és a rövidzárlat elleni védelem, míg a szivárgásvédett konfiguráció maradékáram észlelést és védelmet biztosít.
A szivárgás elleni védelem segíthet felderíteni bizonyos rendellenes áramutakat, amelyek elektromos veszélyeket okozhatnak. A tűzmegelőzés azonban a teljes elektromos szereléstől, a berendezés állapotától, a védelmi beállításoktól és az alkalmazandó biztonsági intézkedésektől függ.
Nincs egyetlen beállítás, amely minden telepítéshez megfelelne. A megfelelő érték a védelmi céltól, az áramkör jellemzőitől, a berendezésektől és a vonatkozó elektromos követelményektől függ. A beállítást szakképzett személyzetnek kell meghatároznia.
Az MCCB konfigurációt általában a hagyományos megszakítóvédelmi funkciók köré tervezték, de a pontos védelmi funkciók az adott modelltől és a kioldóegység konfigurációjától függenek. Mindig ellenőrizze a gyártó műszaki dokumentációját.
Az IEC 60947-2 a kisfeszültségű megszakítók fontos szabványa, és tartalmazza a hibaáram-védelmet tartalmazó megszakítókra vonatkozó követelményeket. Regionális szabványok és projektspecifikus követelmények is vonatkozhatnak.
Igen, a megfelelő modellek használhatók az ipari elosztási és berendezési alkalmazásokban, ha elektromos besorolásuk, védelmi jellemzőik és környezetvédelmi jellemzőik megegyeznek a berendezéssel.
Biztosítsa a szükséges áramerősséget, feszültséget, pólusokat, megszakítóképességet, szivárgóáram beállítást, késleltetési követelményt, beépítési feltételeket, mennyiséget és céltanúsítványt. Ez elegendő információt ad a gyártónak ahhoz, hogy megfelelő konfigurációt javasoljon.
12. Következtetés
A szivárgásvédelemmel ellátott MCCB az elektromos védelem két fontos területére vonatkozik: a hagyományos túláramvédelemre és a maradékáram észlelésére. Azáltal, hogy ezeket a funkciókat összehangolt megoldásba helyezi, egyszerűsítheti az áramelosztási terveket, ahol fontos az elektromos biztonság, a panelek helye és a rendszer koordinációja.
A legfontosabb lépés az, hogy a terméknéven túl nézzünk. A névleges áram, az üzemi feszültség, a megszakítóképesség, a pólus konfigurációja, a szivárgási érzékenység, az időkésleltetés, a telepítési feltételek és a vonatkozó szabványok mind befolyásolják, hogy egy adott MCCB megfelelő-e egy projekthez.
Azon vásárlók számára, akik kereskedelmi épületek, ipari létesítmények, elosztópanelek vagy OEM-alkalmazások szivárgásvédett MCCB-jét értékelik, a megfelelő konfiguráció meghatározásának legmegbízhatóbb módja a tényleges elektromos követelmények alapján történő munkavégzés.
