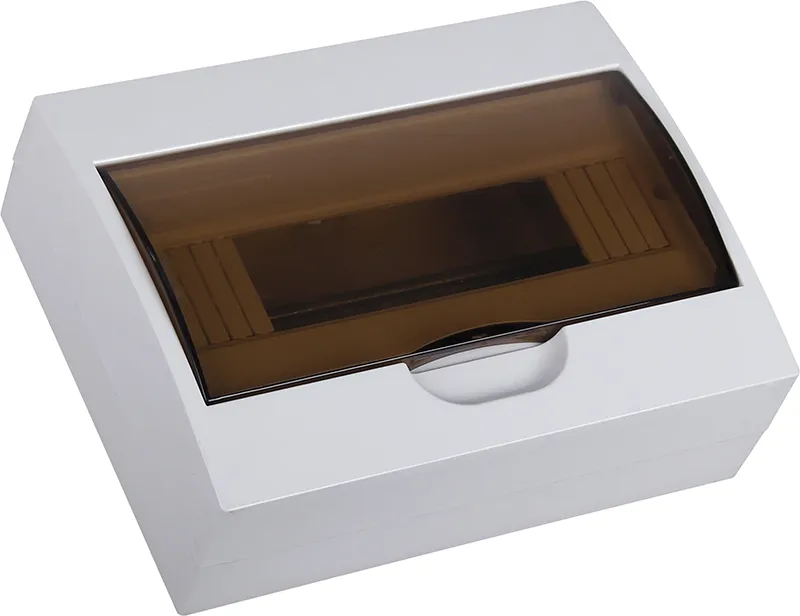

TSM műanyag elosztó doboz

A Shanghai DADA Electric CO., LTD egy professzionális kínai gyárban a TSM műanyag elosztódobozt nem csak alkatrészként tervezzük, hanem az elektromos rendszer biztonságának és stílusának első vonalaként. Legyen szó villanyszerelőről, kivitelezőről vagy projektmeghatározóról, tudjuk, hogy olyan dobozra van szüksége, amely könnyen telepíthető, idővel megbízható és vizuálisan kompatibilis a modern belső terekkel. Ezért terveztük meg a TSM sorozatot nagy szilárdságú ABS-sel, kristálytiszta polikarbonát burkolatokkal és intelligens moduláris méretezéssel – így magabiztosan választhat, telepíthet és felejthet.

Javaslatunk: Lakossági lakások, villák vagy irodai felújítások esetén válassza a rejtett (R-típusú) modellt a tiszta falfelület érdekében. Műhelyekhez, pincékhez vagy gyors telepítésekhez válassza a felületre szerelt (M-típusú) felszerelést – nincs szükség vágásra.

Termékjellemzők

Anyaga: Nagy ütésálló, égésgátló ABS polimer héj + átlátszó PC burkolat

Alaptípus: Műanyag talp (P) – könnyű, de tartós, normál beltéri használatra

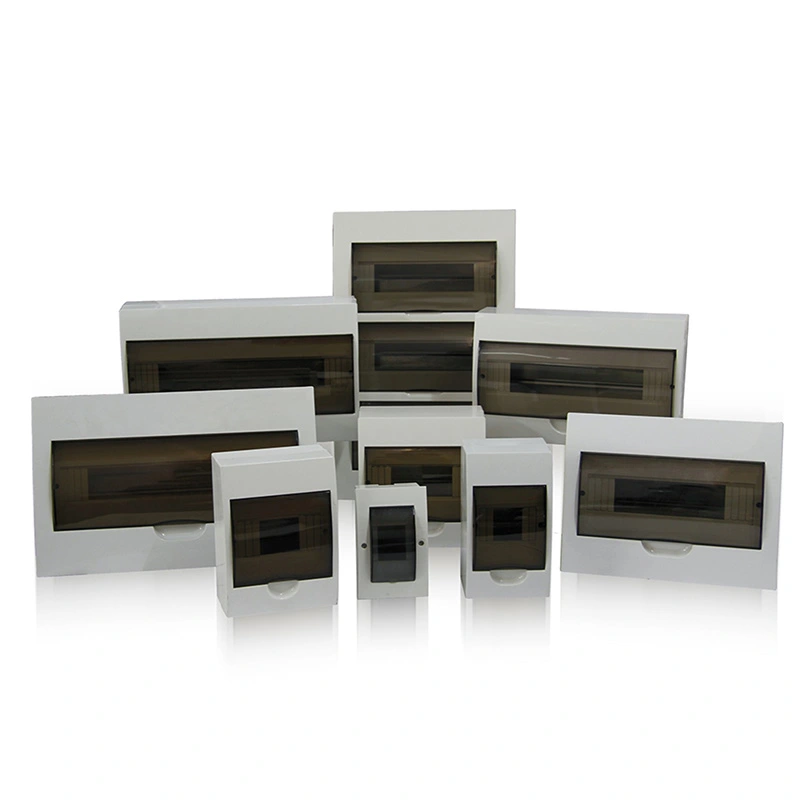

Áramköri opciók: 4, 6, 8, 12, 15, 18, 24, 36 pólus – bármilyen terheléshez méretezhető

Felszerelés:

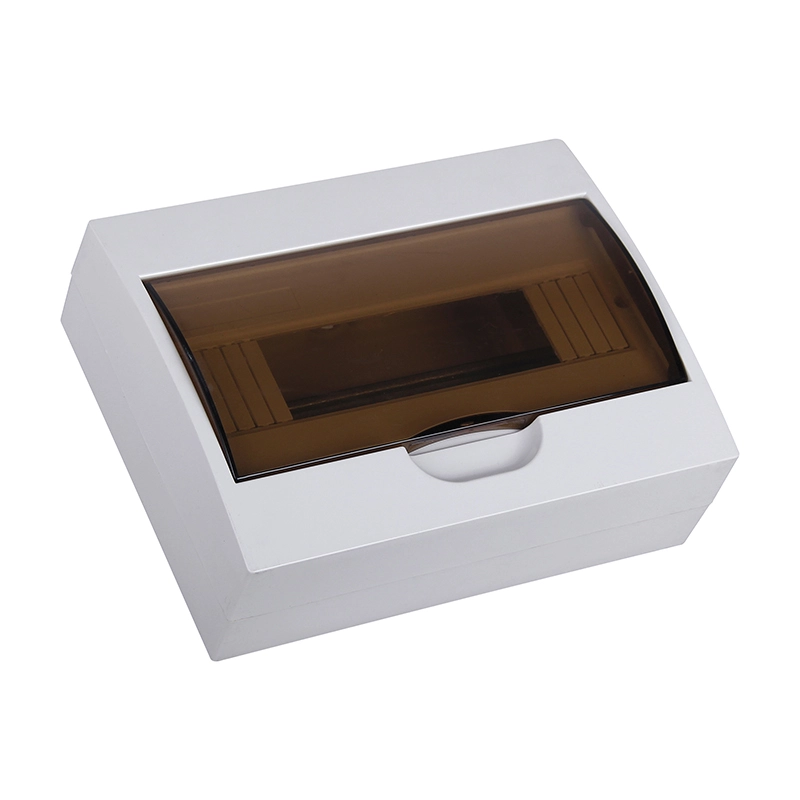

M = Felületre szerelt (nyitott)

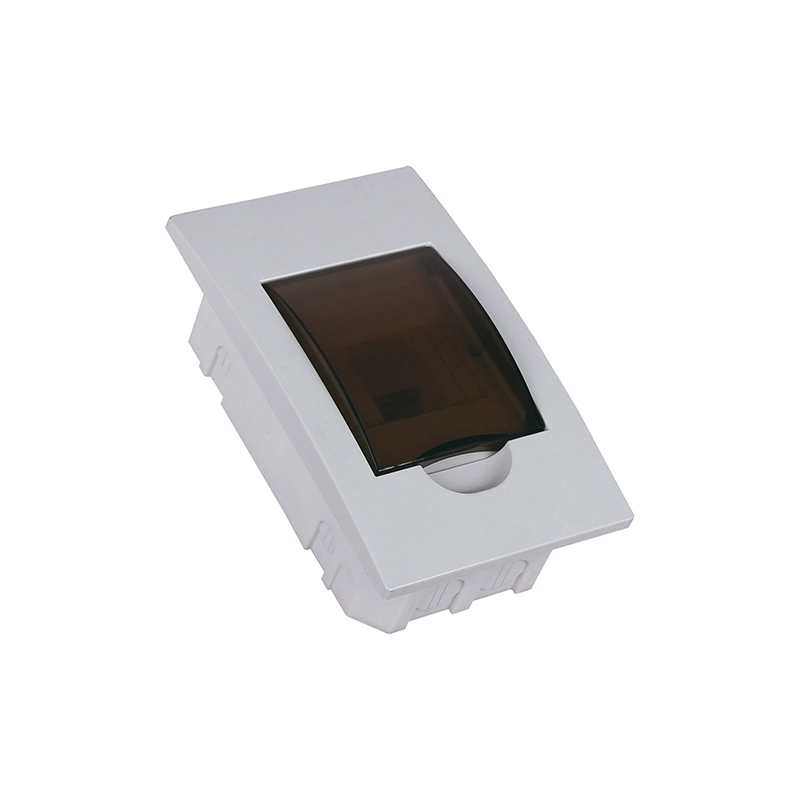

R = rejtett (süllyesztett)

Borító: Átlátszó (A) – egy pillantással láthatja a megszakító állapotát

Névleges áram: 63A | Rövidzárlati kapacitás: 10 kA

Védettség: IP40 (csak száraz beltéri helyeken)

Standard szín: fehér

Egyedi felületek: Sötétzöld, barna, elefántcsont arcvédők állnak rendelkezésre a tervezésbe integrált projektekhez

Telepítési tipp mérnökeinktől: A falvágás során mindig hagyjon 10-15 mm távolságot a rejtett dobozok körül, hogy biztosítsa a vakolat tűrését. Használja előre fúrt rögzítőperemeinket – tökéletesen illeszkednek a szabványos csaptávolsághoz.

Modellválasztási útmutató

Megjegyzés: A „P” a modellnévben = Műanyag alap (vs. vas alap „I”). Válassza a P-t a költséghatékony, könnyű beltéri alkalmazásokhoz, ahol nem várható extrém mechanikai terhelés.

Méretek és csomagolás (legfontosabb modellek)

Logisztikai tanácsok: A konténerek betöltéséhez keverje össze a kis és nagy dobozokat a hely optimalizálása érdekében. Megerősített sarkú, egymásra rakható kartondobozokat kínálunk – ideálisak hosszú távú szállításhoz.

Esztétikus és funkcionális tervezés

Hiszünk abban, hogy az elektromos paneleket nem szabad elrejteni – gyönyörűen kell illeszkedniük. Ezért a TSM műanyag elosztódoboz jellemzői:

★ Elefántcsont vagy egyedi színű arckeretek csalogatják a fát, márványt vagy festett falakat

★ Nem sárguló PC burkolat – több mint 10 évig átlátszó marad beltérben

★ Sima felpattintható mechanizmus – nincs szükség csavarra a napi ellenőrzéshez

Karbantartási és biztonsági útmutató (a CDADA K+F csapatától)

✅ Tedd meg:

★ Negyedévente ellenőrizze a megszakítókat az átlátszó burkolaton keresztül

★ Győződjön meg arról, hogy az összes kapocs a specifikációnak megfelelő nyomatékkal rendelkezik a kezdeti telepítés során

★ Jól láthatóan címkézze fel az áramköröket a belső ajtón

❌ Ne:

★ Fürdőszobába, szabadba vagy poros műhelyekbe telepíthető (IP40 ≠ nedvesség-/porálló)

★ Túlterhelés 63 A teljes áramerősség felett

★ Nem szabványos DIN-sín-tartozékokat használjon

Ne feledje: ez egy üres ház. Mindig párosítsa az Ön terhelésének megfelelő minősített MCB-kkel (például a CDADA DAB7 sorozattal).

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a TSM Plastic (P) és az Iron Base (I) modellek között?

A1: A műanyag alap (P) könnyebb és gazdaságosabb – tökéletes normál lakossági használatra. A vasalap (I) nagyobb merevséget és földelést biztosít – ipari vagy nagy vibrációjú helyekhez ajánlott. A legtöbb otthon számára a P elegendő és költséghatékony.

2. kérdés: Használhatom ezt a dobozt a szabadban vagy garázsban?

A2: Nem. Az IP40 besorolással csak száraz, beltéri környezetben használható. Garázsok, fészerek vagy kültéri mérőórás helyiségek esetén vegye figyelembe IP65-ös besorolású fém burkolatainkat.

Q3: Cserélhető az átlátszó burkolat?

A3: Igen! A burkolat moduláris és pattintható. Csere fedeleket szállítunk fehér vagy egyedi színben – csak egyezzen meg a modellszámával.

4. kérdés: Gyújtósíneket vagy semleges rudakat tartalmaz?

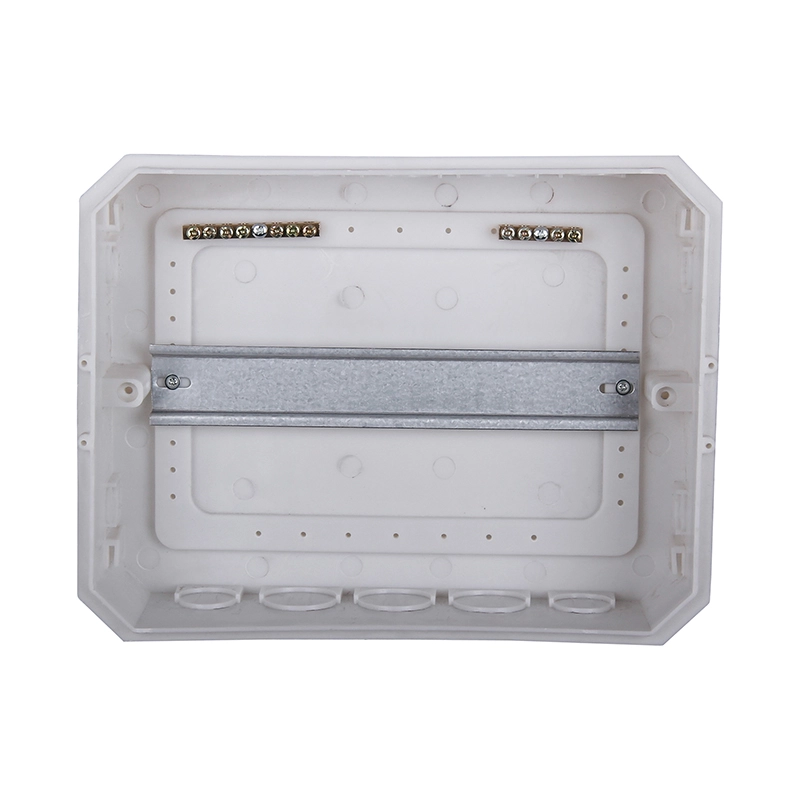

A4: A szabványos egységek nulla- és földelési sorkapcsokat tartalmaznak. A fázissínek (MCB bemenethez) opcionálisak – tudassa velünk konfigurációját, és mi előre összeállítjuk.

5. kérdés: Miért válassza a CDADA TSM Plastic DB-t a helyi márkák helyett?

A5: Mert a következőket kínáljuk:

● Állandó anyagminőség (nincs rideg újrahasznosított műanyag)

● Pontos DIN-sín-beállítás – nincs ingadozás a megszakítók behelyezésekor

● Globális megfelelőségi dokumentáció (RoHS, IEC-kompatibilis)

● Tervezési rugalmasság (színek, méretek, szerelés)

● Közvetlen gyári támogatás – nincs közvetítő, gyorsabb a válasz
