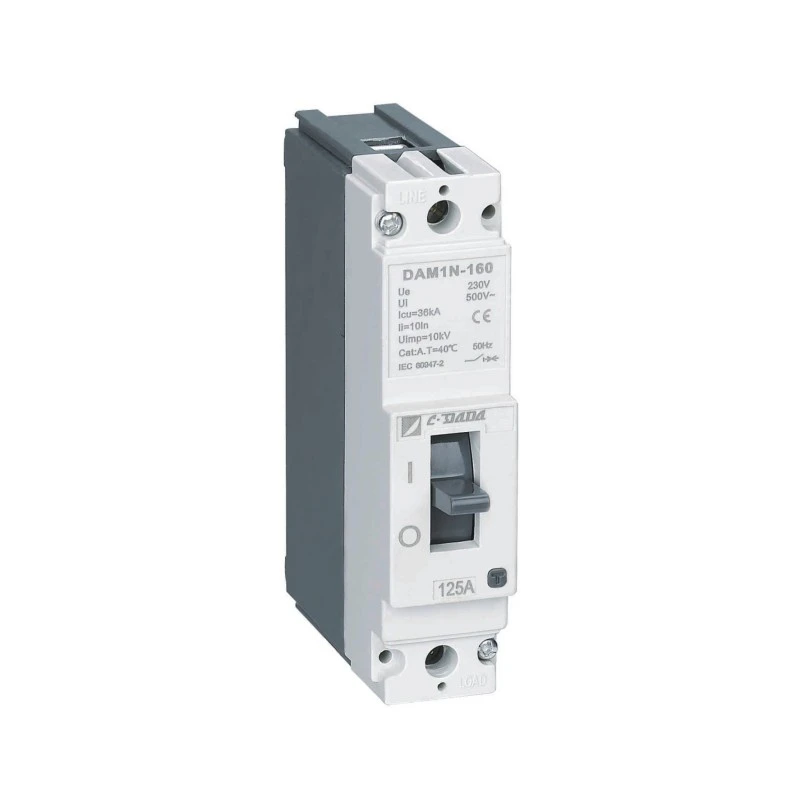

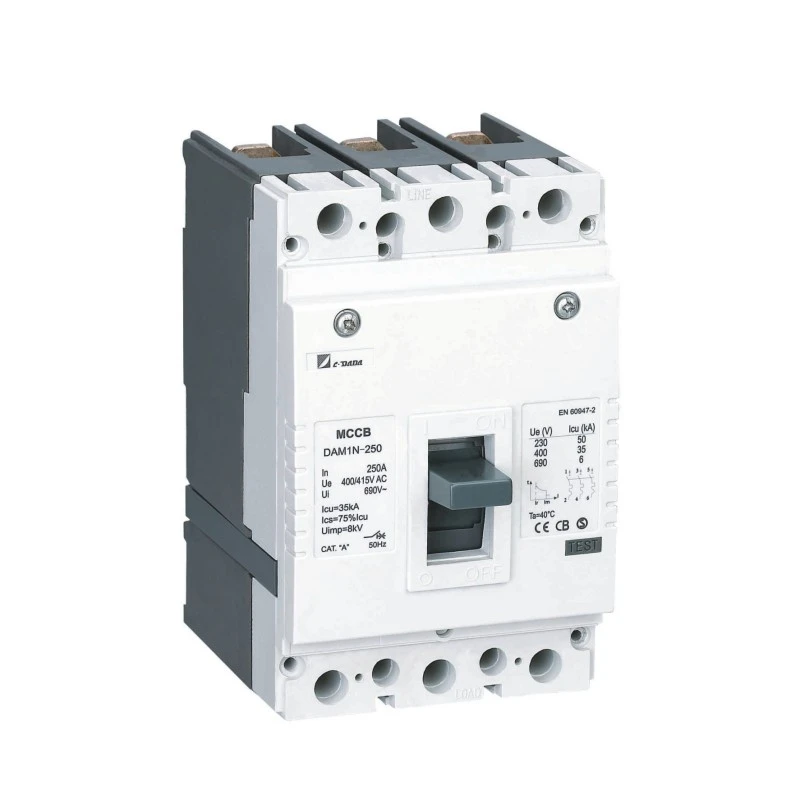

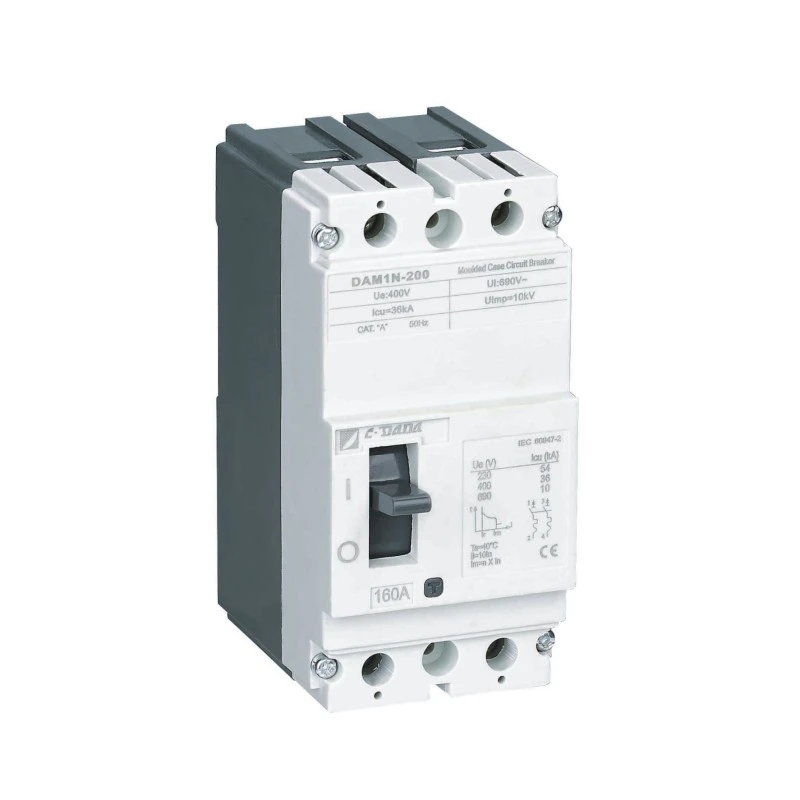

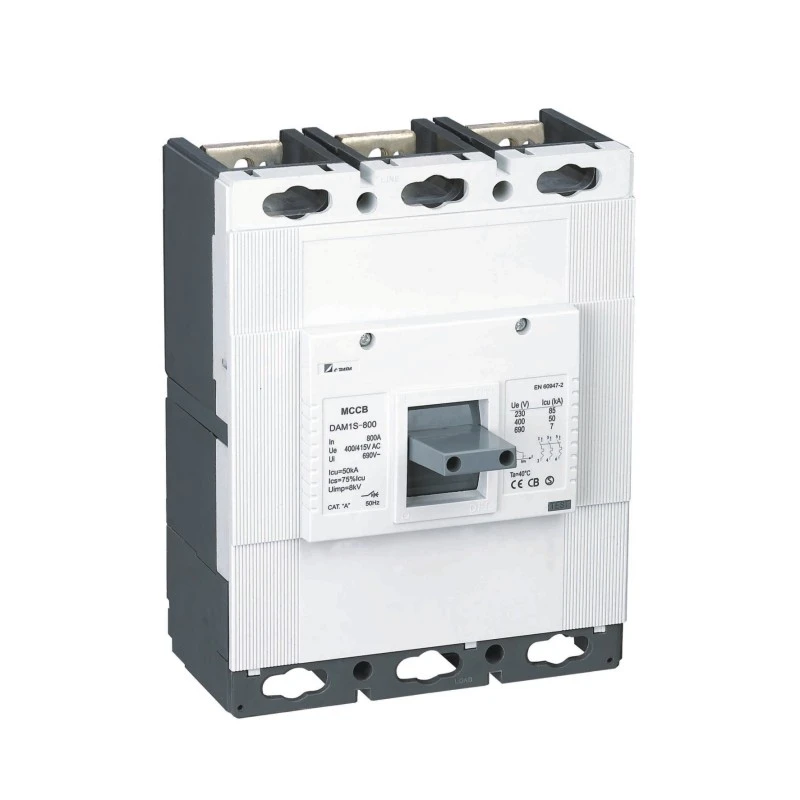

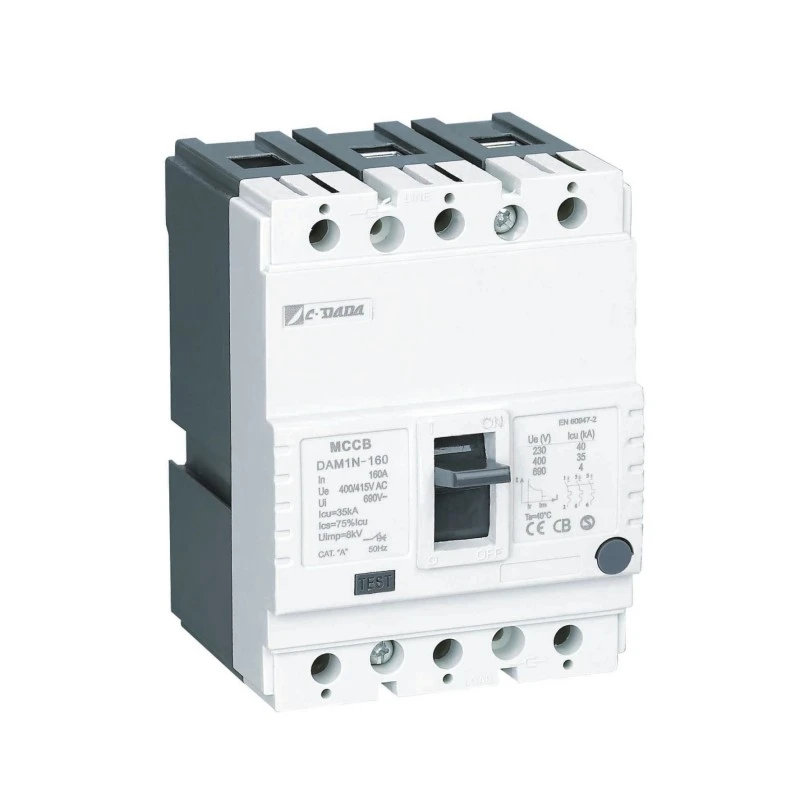

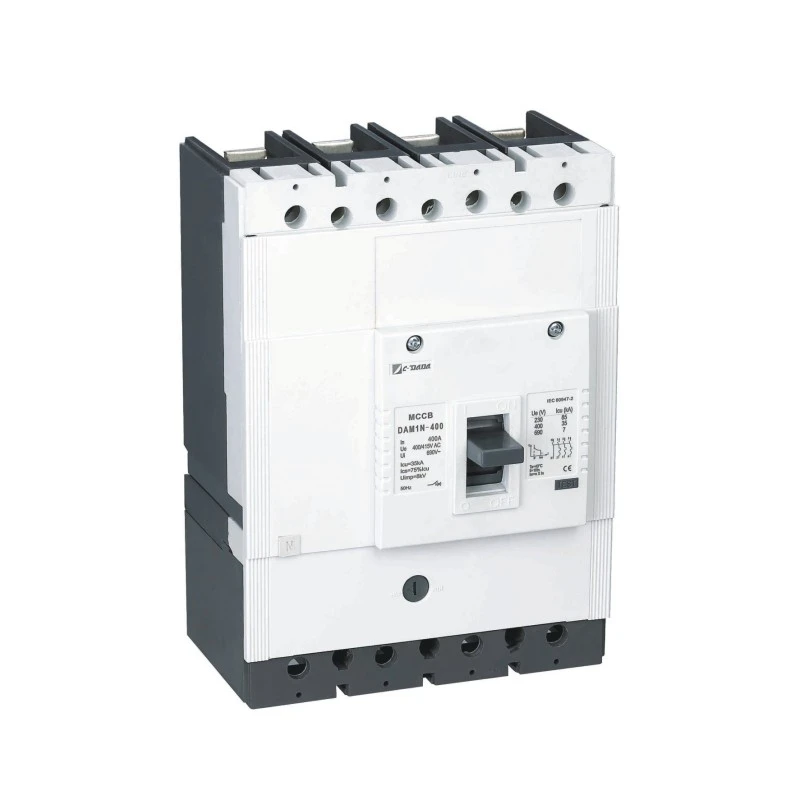

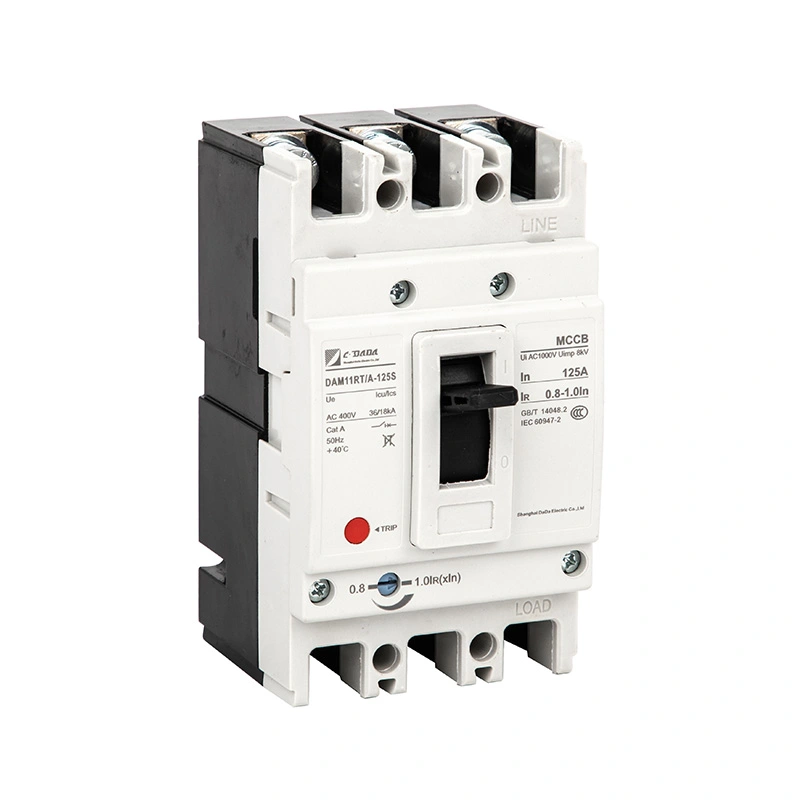

Fix típusú öntött házú megszakító

A CDADA fix típusú öntött házas megszakító (MCCB) DAM1 sorozata bármilyen alkalmazási igényt kielégít, a kis felhasználóktól az ipari transzformátorokig és elosztókig.

A DAM1 sorozat hét vázmérettel rendelkezik, 1600 A-ig, megszakítóképessége 100 kA-ig, üzemi feszültsége 1000 V-ig, könnyen kielégíti a különféle átfogó elektromos és mechanikai tartozékok igényeit, különféle telepítési megoldásokat kínál bármely áramellátási rendszer igényeinek maximalizálására.

Globális tanúsítvánnyal KEMA, ASTA, SEMKO, CB, CE, ROHS; A DAM1 a legjobb választás világszerte elektromos készülékgyárak és OEM-ek számára.

Legfontosabb specifikációk

A DAM1 MCCB öntött házas megszakító elektromos paraméterei

● Icu:O-t-CO teszt (O:Nyitott manőver,CO:Zárás-Nyitott manőver,t:Várakozási idő)

● Ics: O-t-CO-t-CO teszt (O: nyitott manőver, CO: zárás-nyitás manőver, t: várakozási idő)

★ BE/I pozíció: Azt jelzi, hogy a megszakító érintkezői zárva vannak. Ebben a helyzetben a megszakító kar a felső helyzetben van

★ KIOLDÁS helyzet: Azt jelzi, hogy a megszakító bármilyen hiba (túlterhelés vagy rövidzárlat) miatt nyitva van. Ebben az esetben a megszakító kar a BE és KI helyzetek közötti középső helyzetben van. Annak érdekében, hogy a kioldó helyzetben lévő megszakítót ON helyzetbe állítsa; nyomja le a megszakító kart az OFF jelnek megfelelően

A megszakítót "kattanó" hanggal kell beállítani. Ezt követően húzza meg a kart az ON jelzés szerint a megszakító zárásához

★ OFF/0 Pozíció: Azt jelzi, hogy a megszakító érintkezői nyitva vannak. Ily módon a megszakító kar az alsó helyzetben van.

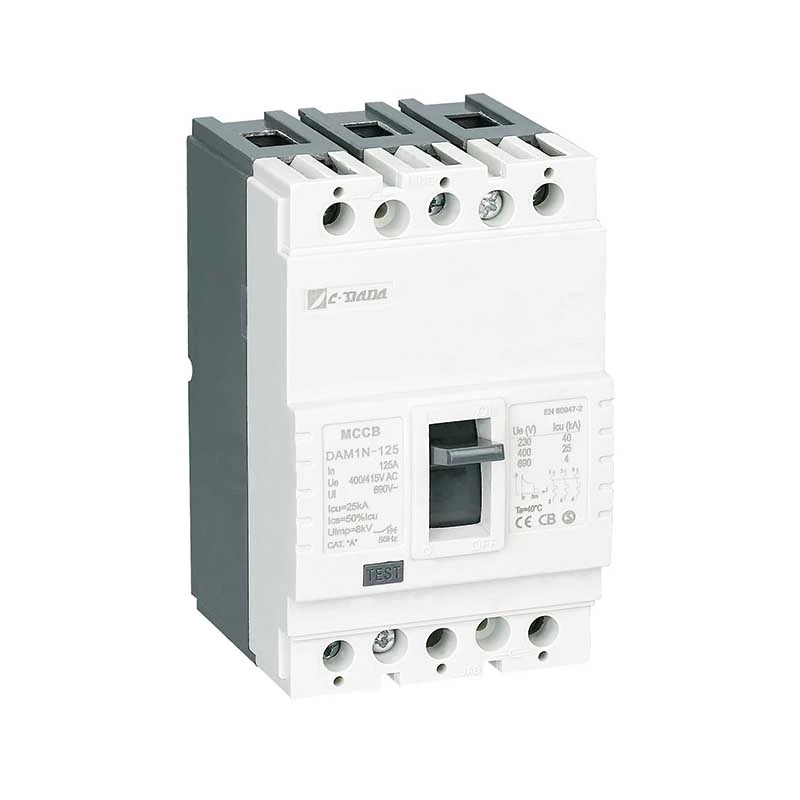

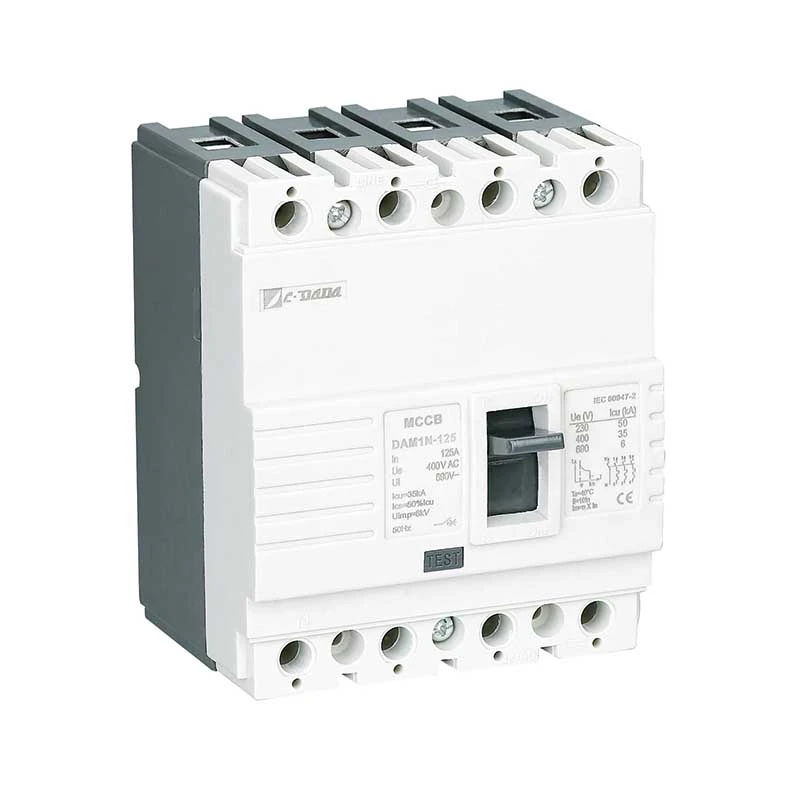

A DAM1-125 MCCB öntött házas megszakító fizikai paraméterei

Működési elv és védelmi mechanizmus

★ Hővédelem (túlterhelés)

A bimetál szalag meghajlik, ha tartós túláram (> névleges áram) melegíti. A hajlítási sebesség arányos az áram nagyságával – ez biztosítja a fordított idejű kioldást, amely utánozza a kábel hőviselkedését, megakadályozza a zavaró kioldásokat, miközben védi a berendezést.

★ Mágneses védelem (rövidzárlat)

Rövidzárlat (például fázis-fázis vagy fázis-föld) során a nagyáramú mágneses tér azonnal meghúzza a mágnesszelep dugattyúját, és ezredmásodperceken belül kioldja a reteszelő mechanizmust – megszakítva a hibaáramot, mielőtt a hőkárosodás bekövetkezne.

A termék előnyei

★ Test és borító:

A test és a burkolat anyagaként üvegszálas poliészter gyantát használtak az EN 60512-20-2 szabványnak megfelelően. Ezt az anyagot, amelyet az irodalomban BMC-nek (Bulk Molding Compound) neveznek, a magas elektromos és mechanikai értékei miatt előnyben részesítik, és folyamatosan 160 ℃ hőmérsékletnek is ellenáll. A BMC anyag nem ég, ha érintkezik a vezetékkel 960 ℃ hőmérsékleten az IEC 695-2-1 szerint

Bimetál: A bimetál olyan anyag, amely két lemezfém kombinációjából áll, különböző hőtágulási együtthatókkal. A megszakítón áthaladó áram bimetál felmelegszik. Ennek a hőnek a hatására. a bimetál a kevésbé nyúló lemez felé hajlik. Mivel a hő a megszakítón áthaladó áram növekedésével nő, a bimetál jobban felmelegszik és jobban meghajlik. Ily módon vezérli a nyitómechanizmust a megszakító kinyitásához.

★ Elérhetőségek:

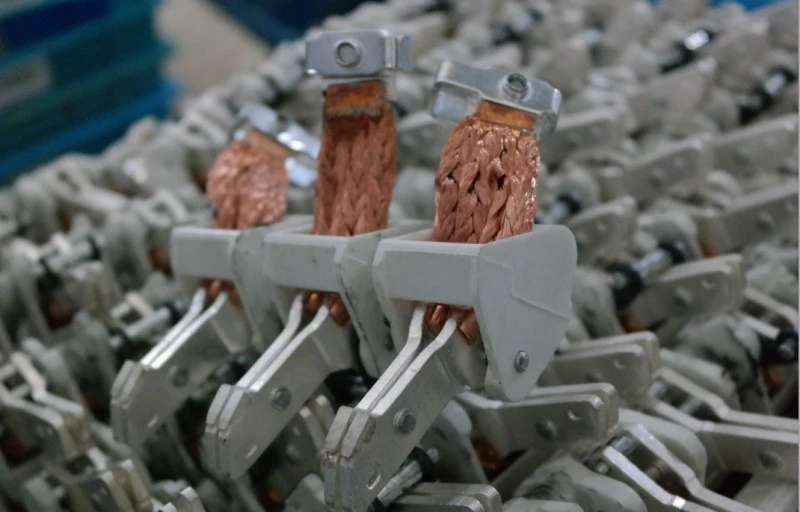

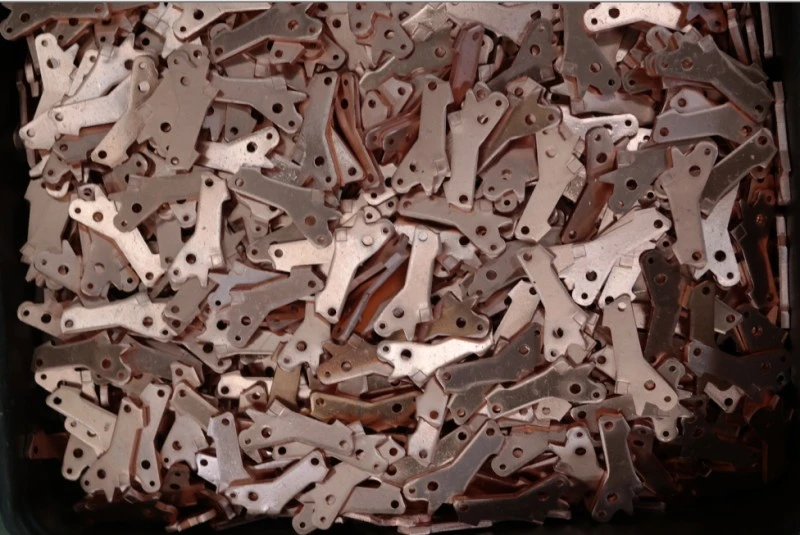

Az érintkezőötvözet meghatározása a megszakítóknál a törött és átvitt áramértékek és konstrukció figyelembevételével történik A megszakítókban általában ezüst, grafit, nikkel, wolfram ötvözet érintkezőket használnak. A simító szerkezetű ezüst-grafit ötvözetből készült érintkezőket fix (alsó) érintkezőkben, az ezüst wolfram érintkezőket, amelyek keményebbek, a mozgó (felső) érintkezőkben használják. A mozgó érintkezőkben a lenge szerkezet biztosított. Ily módon a lengetett és keményötvözet érintkezők minden nyitás-zárásnál a puha, rögzített érintkezőkön kapnak helyet.

Így a legkisebb ellenállást biztosítjuk. A mozgó érintkezőnek nagyon jól kell érintenie a rögzített érintkezőt, hogy alacsony érintkezési ellenállása legyen. A túlzott érintkezési nyomás azonban a normálnál rövidebb idő alatt károsítja az érintkezőket. Az érintkező ötvözetek nagyon fontosak az egészséges nyitás-zárás szempontjából.

★ Ívoltó cella (leválasztó):

A szeparátorok az energiával működő megszakító működése során keletkező ív kioltására szolgálnak. Amíg a mozgó érintkezőt elválasztják a rögzített érintkezőktől, egy ideig áram folyik az érintkezők között, és ezt ívnek nevezik. Ennek az ívnek nagyon rövid időn belül ki kell aludnia.

★ Az ív kihalása:

Az ív az ív körül kialakuló mágneses tér miatt a szeparátorok felé tolódik. Ily módon az ív meghosszabbodik, karcsú lesz, és letörik a leválasztólemezek között (5. ábra). A leválasztók oldalfalain használt anyag jellemzői miatt az ív által okozott magas hőmérséklet miatt gáz távozik. Ez a gáz fontos hatással van az ív kioltására.

Alkalmazás

A CDADA DAM1 Fix Type Molded Case Circuit Breaker (MCCB) megbízható a kritikus infrastruktúrákban:

★ Ipari: acélgyárak, olaj- és gázplatformok, vegyi üzemek

★ Egészségügy: Kórházi fő- és alelosztó táblák

★ Közlekedés: Vasúti jelzőrendszer, repülőtéri poggyászrendszerek

★ Kereskedelmi: felhőkarcolók, adatközpontok, bevásárlóközpontok, kongresszusi központok

★ Nyilvános helyszínek: Színházak, stadionok, kormányzati épületek

Telepítési és karbantartási előnyök

★ Könnyű integráció:

A standard készlet gyűjtősíneket, fáziskorlátokat és hardvert tartalmaz

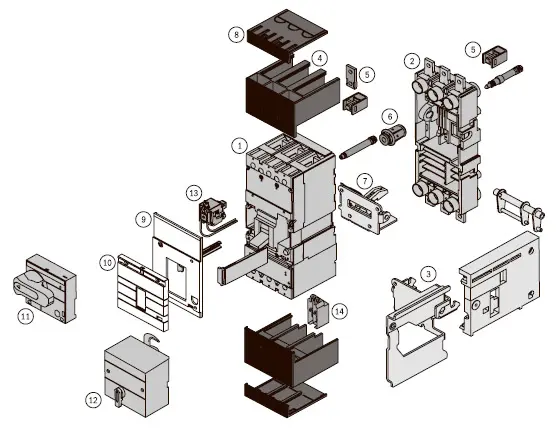

Opcionális tartozékok: riasztóérintkezők, sönt/feszültségcsökkenési kioldók, elektromos működtető mechanizmusok

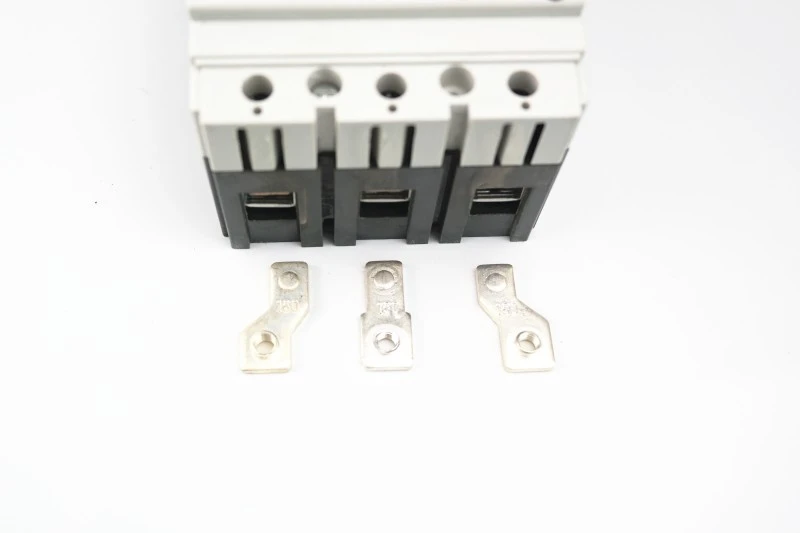

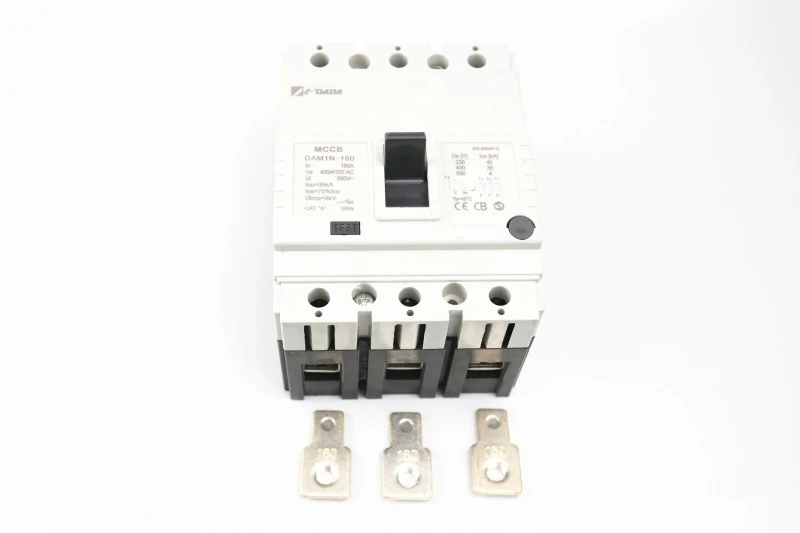

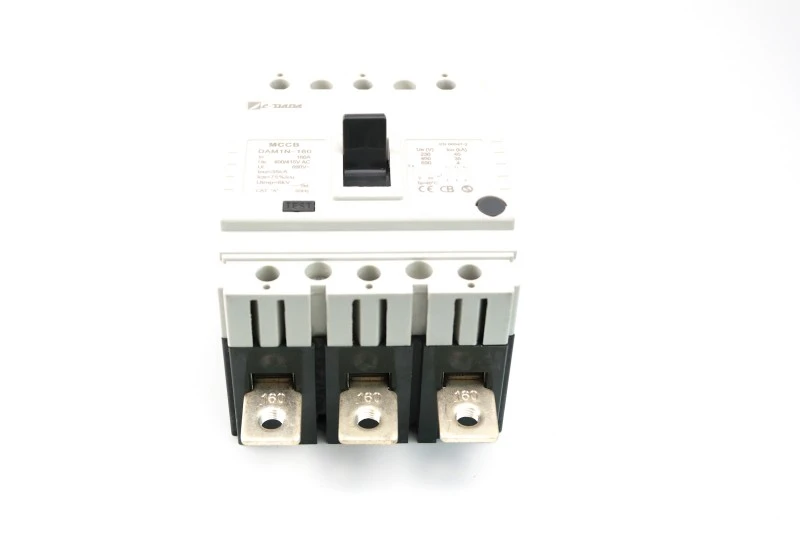

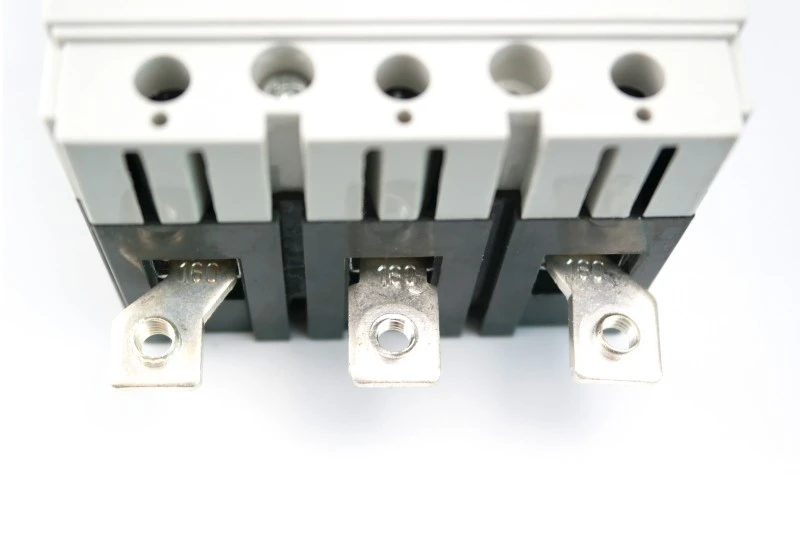

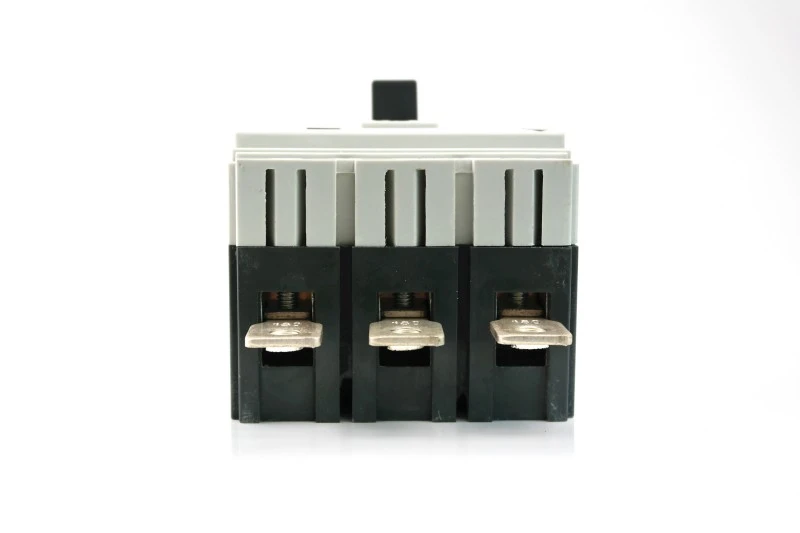

1) Csatlakozás kiterjesztett gyűjtősínnel (1. kép)

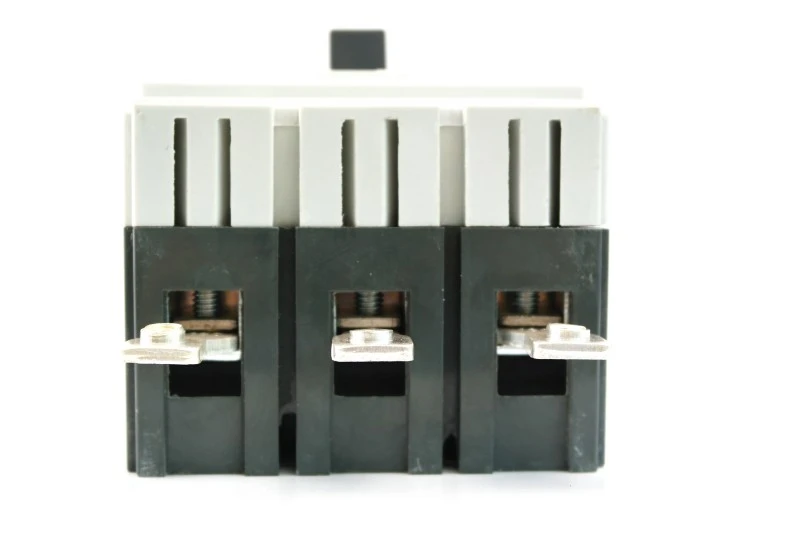

2) Csatlakoztassa a szórókapocs segítségével (2. kép)

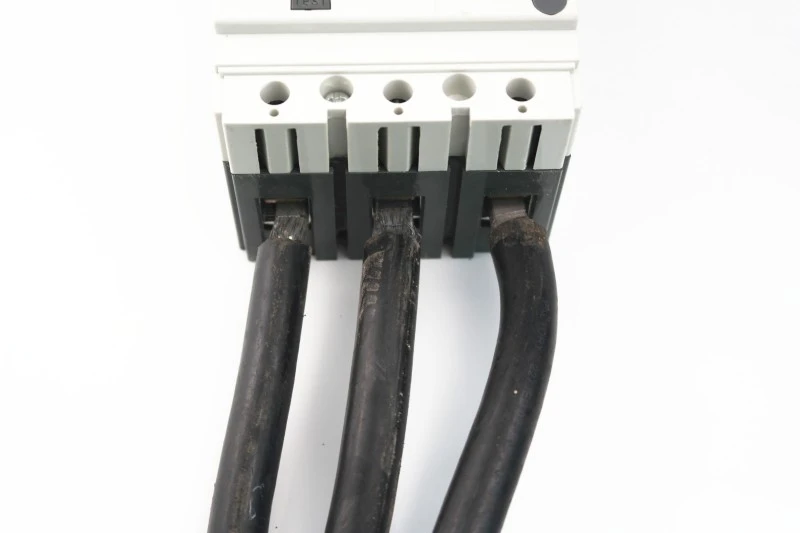

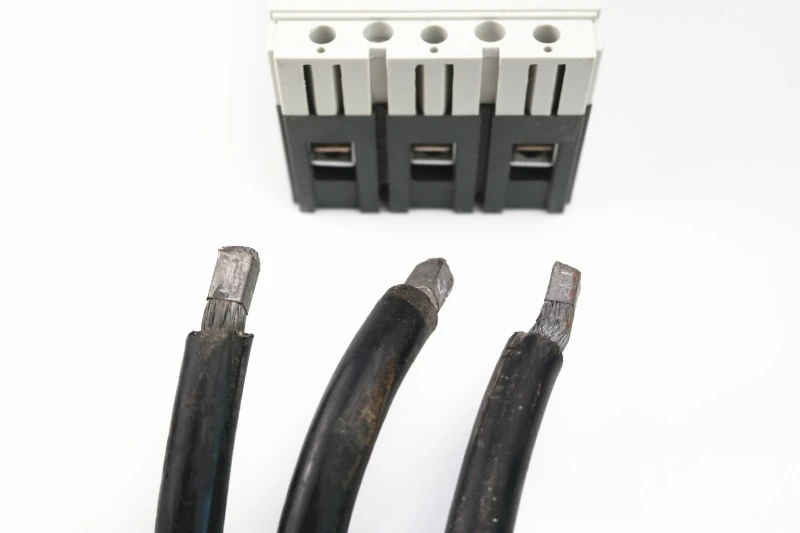

3) Csatlakoztassa közvetlenül a kábelt (3. kép) kábelsaruk használata nélkül.

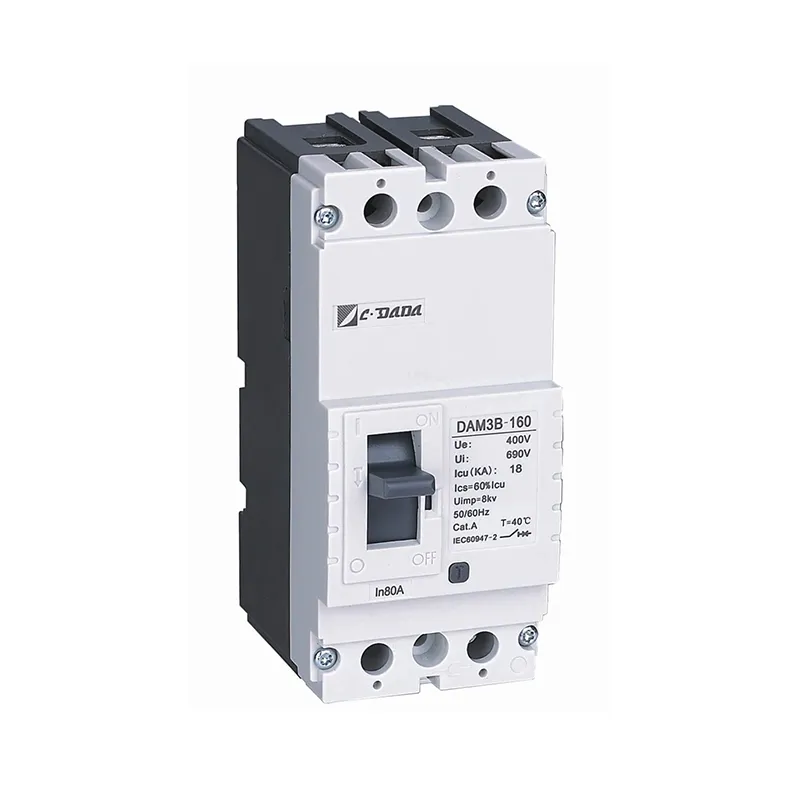

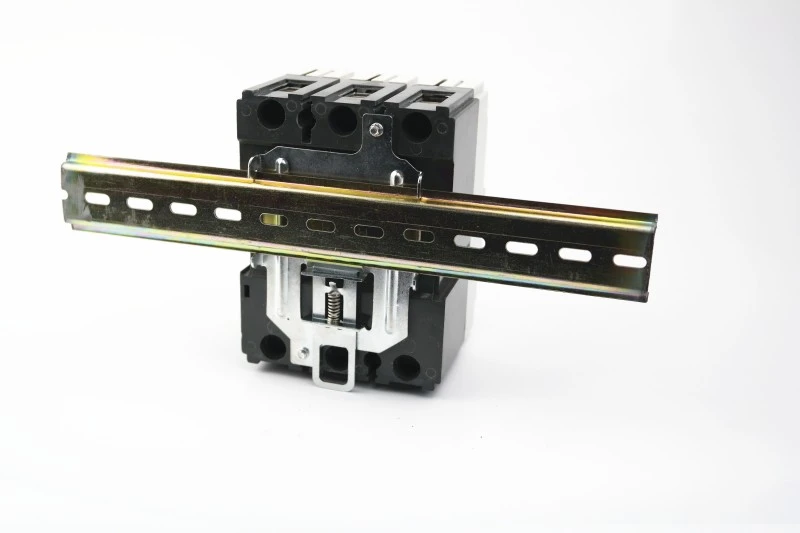

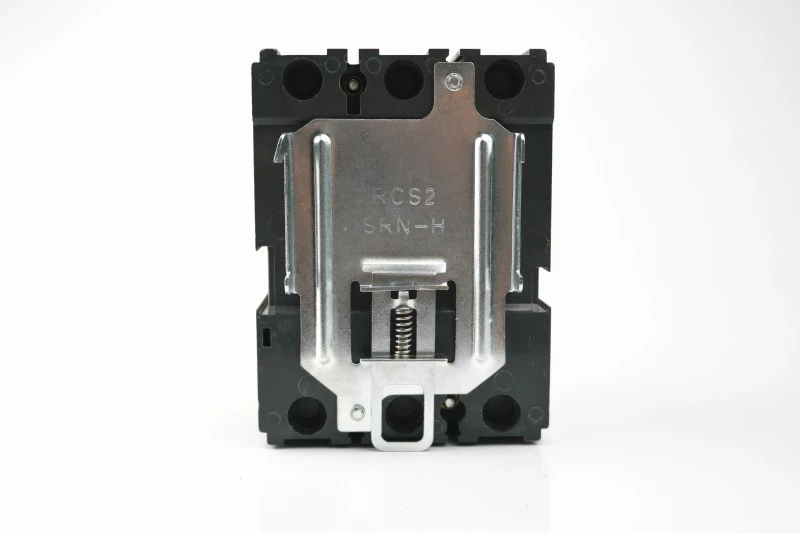

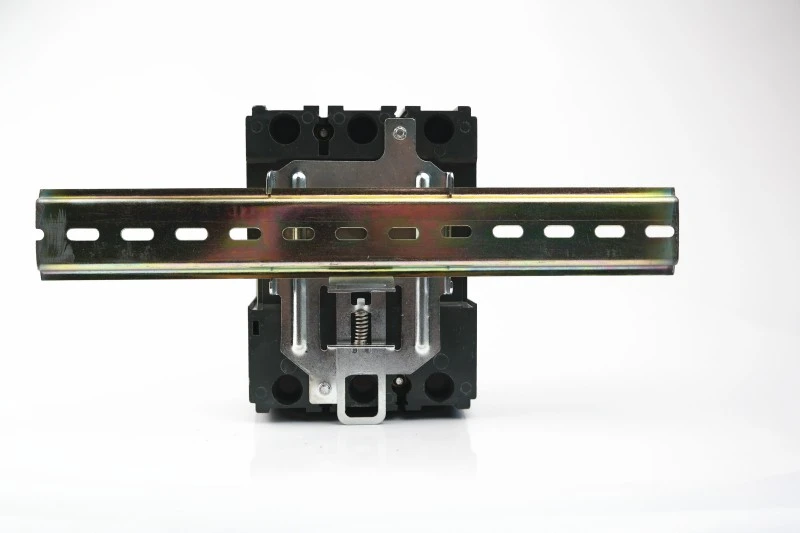

Speciális bilincs segítségével a 125 és 160 egységek DIN-sínre szerelhetők.

Megszakító bilinccsel

bilincs DIN sínnel

bilincs DIN sínnel

★ Helytakarékos kialakítás:

10-20%-kal könnyebb és kompaktabb, mint a hazai alternatívák

Kisebb házméreteket tesz lehetővé → alacsonyabb anyag- és szállítási költségek

★ Felhasználóbarát visszaállítás:

A világos TRIP jelzés megakadályozza a redőny visszazárását

A hallható „kattanás” megerősíti a megfelelő mechanikai kapcsolódást

★ Jövőre készen:

Támogatja a bedugható és kihúzható készleteket (bizonyos modelleknél)

Kompatibilis az intelligens megfigyelő kiegészítőkkel

Miért válassza a CDADA-t?

1. 42+ éve vezető gyártó vagyunk. Cégünk 1983-ban alakult, 40 év alatt nagyon gyorsan fejlődik.

2. A 3 gyárból álló csoport 52 400 m²-es termelési területtel rendelkezik, és több mint 500 alkalmazottat foglalkoztat. Közel tízmillió jüant fektettünk be működésünk bővítése és műhelyeink korszerűsítése érdekében.

3. Az INTERTEK, DEKRA és GMC által auditált gyár

4. Nagy szilárdságú kartondobozok, raklapvédelem, hosszú távú exportszállításra alkalmas

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: A DAM1 fix típusú öntött házas megszakítót fel lehet szerelni DIN-sínre?

A1: Igen – a 125A és 160A modellek felszerelhetők DIN-sínekre az opcionális speciális bilincs segítségével. A magasabb besorolások csak panelre szerelhetők.

Q2: Milyen tanúsítványokkal rendelkezik a DAM1 sorozat?

A2: CE, CB, ASTA, KEMA, SEMKO és RoHS tanúsítvánnyal rendelkezik, biztosítva a megfelelőséget az EU-ban, a Közel-Keleten, Délkelet-Ázsiában és azon kívül.

3. kérdés: Hogyan állíthatom vissza a megszakítót utazás után?

3. válasz: Először tolja teljesen le a kart OFF állásba (kattanást fog hallani), majd húzza fel BE állásba. Soha ne erőltesse közvetlenül a TRIP állásból BE állásba.

4. kérdés: Kompatibilisek a kiegészítő eszközök?

V4: Igen – a riasztóérintkezők, a segédérintkezők, a sönt/feszültségcsökkenési kioldók és az elektromos meghajtások szétszerelés nélkül hozzáadhatók.

5. kérdés: A DAM1 alkalmas a régebbi megszakítók cseréjére?

A5: Abszolút. Kompakt alapterülete lehetővé teszi a régi MCCB-k közvetlen cseréjét a legtöbb panelben – így időt és frissítési költségeket takarít meg.
