Mi az MCCB?

Egy MCCB -öntött ház megszakító— is a low-voltage protective device that automatically disconnects a circuit when it detects overload or short-circuit conditions. Unlike a fuse, it can be reset and reused after a trip. A fröccsöntött ház belsejében egy termikus-mágneses kioldó mechanizmus két feladatot lát el: a hőelem a tartós túlterhelésre, míg a mágneses elem azonnal reagál a rövidzárlati hibákra. The result is protection that matches the way real electrical loads behave.

Mikor válasszunk MCCB-t: fő bejövő betáplálók, háromfázisú elosztó panelek, nagy motoráramkörök, vagy bármely olyan pont, ahol a várható rövidzárlati áram meghaladja azt, amit az MCB megszakíthat.

Ha elég egy MCB: végső aláramkörök szerény terhelésekkel és alacsony hibaszintekkel – lakossági kártyák, világítás és aljzatáramkörök.

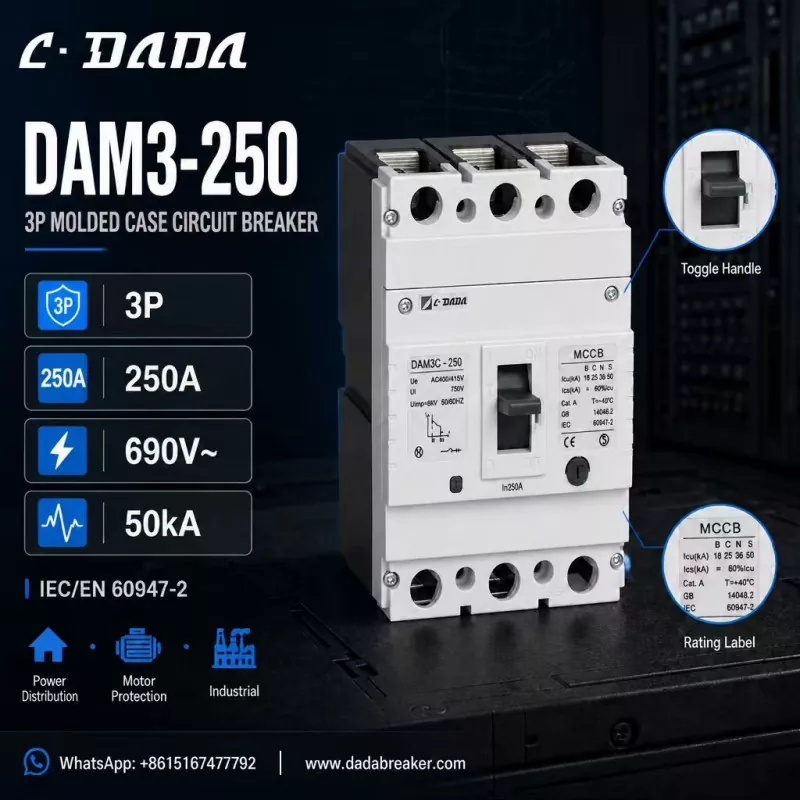

250A three-pole MCCB

Hogyan válasszuk ki a megfelelő MCCB-t

Névleges áram (In)

1. — illeszkedjen a folyamatos terheléshez, és hagyjon helyet a motorok indítóáramainak.

Megszakítóképesség (Icu / Ics)

2. — nagyobbnak kell lennie, mint a várható rövidzárlati áram a telepítési helyen. Minél magasabb a hibaszint, annál nagyobb Icu-ra van szüksége.

lengyelek

3. — 3P háromfázisú rendszereknél, 4P, ahol a nullát is le kell választani.

Névleges feszültség

4. — ellenőrizze a névleges üzemi feszültséget (Ue), a szigetelési feszültséget (Ui) és a rendszer impulzusállóságát (Uimp).

Szabványok és tanúsítás

5. — Az IEC/EN 60947-2 szabványnak való megfelelés és a CE-jelölés a nemzetközi projektek alapja.

Alkalmazás

6. — a motorvédelem, az áramelosztás és az ipari létesítmények eltérő keretbesorolást és kioldási jellemzőket igényelhetnek.

Így néz ki egy jól meghatározott 250A-es MCCB:

Ennek konkrét elkészítéséhez vegye figyelembe a C·DADA Electric DAM3-250-ét – egy 250A-es hárompólusú MCCB-t, amely bemutatja, hogy mit kell keresni ebben az eszközosztályban:

3P konfiguráció

● 250A névleges árammal (In), alkalmas háromfázisú elosztótáblákhoz

Névleges feszültség:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Megszakítási kapacitás 50 kA-ig

● — Icu 18 / 25 / 36 / 50 kA a B / C / N / S változatokban, így a telepítők a hálózat különböző pontjain egyeztethetik a hibaszinteket

megfelel az IEC/EN 60947-2 és a GB 14048.2 szabványnak

● CE-jelölésű, átlátszó BE/KI kapcsolókarral a látható működési állapot érdekében

● Áramelosztáshoz, motorvédelemhez és ipari alkalmazásokhoz készült

A specifikáció mögött meghúzódó logika: egy 250 A-es, 3 pólusú keret 50 kA osztályú megszakítóképességgel fedezi a panelépítők és kivitelezői igények többségét – a főelosztó tábláktól a motor-adagoló áramkörökig –, míg a többféle Icu-változat lehetővé teszi a megfelelő méretű költségek és a tényleges hibaszintek arányát.

Kiválasztási ajánlás

● Az alacsony hibaszintű, legfeljebb ~125 A-es végső áramkörökhöz az MCB a gazdaságos választás.

● A főelosztó, a motorvédelem és az ipari kapcsolóberendezések számára olyan MCCB-t válasszon, amelynek megszakítóképessége meghaladja a létesítmény várható rövidzárlati áramát.

● Ha kétségei vannak, növelje a megszakítási kapacitást egy osztállyal: a költségkülönbség kicsi, míg a védelmi ráhagyás egy kisebb hiba és egy nagyobb leállás közötti különbség lehet.

Gyakran ismételt kérdések

K: Mi az MCCB?

V: Aöntött ház megszakítóegy visszaállítható kisfeszültségű védőeszköz, amely túlterhelés vagy rövidzárlat esetén megszakítja az áramkört, és nagyobb áramerősségre és hibaszintre tervezték, mint egy mini megszakító.

K: Mit jelent az Icu az MCCB-n?

V: Az Icu a végső rövidzárlati megszakító képesség – a maximális hibaáram, amelyet a megszakító megszakíthat. Az Ics a szolgáltatás megszakítási kapacitása, az a szint, amelyet ismételten meg tud szakítani és működőképes marad.

K: Hogyan válasszam ki az MCCB megszakítási kapacitását?

V: Válasszon egy nagyobb Icu-értéket, mint a várható rövidzárlati áram a telepítési helyen. A nagy transzformátorkapacitású vagy hosszú ipari betápláló elosztótáblákhoz jellemzően 36-50 kA osztályú eszközökre van szükség.

K: Mi az a DAM3-250 MCCB?

V: A DAM3-250 egy 250A-es, hárompólusú, öntött házas megszakító a C·DADA Electrictől, 690 V-ig, 50 kA-ig terjedő megszakítási kapacitással, áramelosztásra, motorvédelemre és ipari alkalmazásokra.
