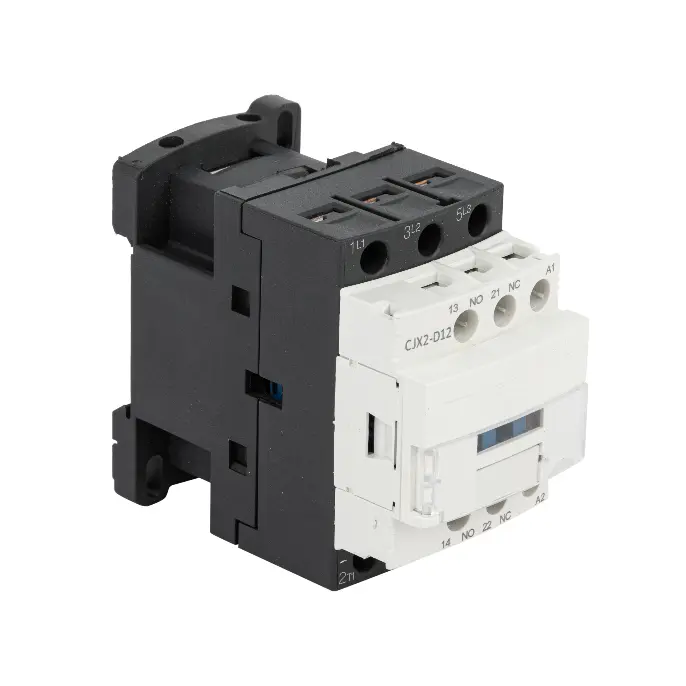

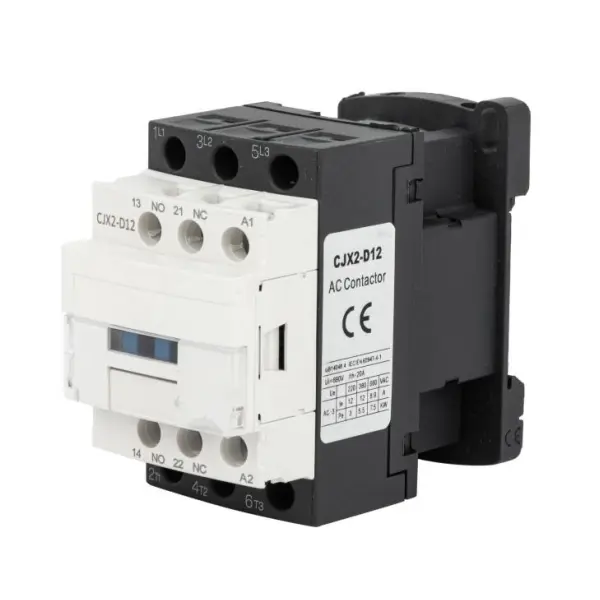

D Kontaktor

Model:LC1-D Series

A Shanghai DADA Electric megbízható gyártó, és saját márkáink vannak, a CDADA. D kontaktorunk (LC1-D sorozat) IEC 60947-4-1 tanúsítvánnyal rendelkezik, 3P/4P, 620A-ig, AC-3/AC-4 minősítéssel. Széles tekercsfeszültség opciók. Ezt a terméket motorvezérlésre és ipari automatizálásra ajánljuk, árajánlatért forduljon hozzánk.

Kérdés küldése

termékleírás

Tervezze meg a megbízható motorvezérlést és teljesítménykapcsolást a CDADA LC1-D Series D kontaktorral, egy nagy teljesítményű AC kontaktorral, amelyet a Shanghai DADA Electric CO., LTD tervezett, hogy megfeleljen az IEC/EN 60947-4-1 szabványnak. Az ipari, kereskedelmi és infrastrukturális alkalmazásokhoz készült LC1-D sorozat támogatja a 3-pólusú vagy 4-pólusú konfigurációkat 9A-tól 95A-ig terjedő névleges áramerősséggel (nagy teljesítményű változatokban akár 620A-ig), és vezérli a 3-fázisú, mókuskalitkás motorokat 45 kW-ig (380-415V-on).

A szabványos 1NO+1NC segédérintkezőkkel felszerelve tökéletesen integrálható termikus túlterhelésrelékkel a teljes motorvédelem érdekében. AC vagy DC tekercs opciókkal (24 V–600 V), AC-3 és AC-4 felhasználási kategóriákkal, valamint robusztus, 690 V-os szigetelésre tervezett kialakítással a CDADA D kontaktor megbízható teljesítményt nyújt gyakori start-stop ciklusokban, szállítószalag-rendszerekben, szivattyúkban, kompresszorokban és HVAC-egységekben – még igényes hőmérsékleti környezetben és 20 ambient 40 °C-ig terjedő magasságban is.

D Contactor

Legfontosabb specifikációk

Sorozat: D Kontaktor

Márka: CDADA | Gyártó: Shanghai DADA Electric CO.,LTD

Szabvány: IEC/EN 60947-4-1

Tanúsítvány: CE

Pólusok: 3P vagy 4P (választható)

Névleges üzemi áram (AC-3): 9A – 95A (akár 620A kiterjesztett tartományban)

Motor teljesítményszabályozás (AC-3):

380/415V: 4kW – 45kW

660/690V: 45 kW-ig

Felhasználási kategóriák: AC-3 (mókuskalitkás motorok), AC-4 (dugaszoló és inch)

Névleges szigetelési feszültség: 690V AC

Környezeti hőmérséklet: –5°C és +40°C között

Magasság: ≤ 2000 m

Szerelés: Függőleges sík ±5°, Szerelési kategória III

Segédérintkezők: 1NO + 1NC (standard minden modellen)

Tekercs opciók:

AC tekercsek: 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

DC tekercsek: 24V, 36V, 48V, 110V, 220V

Műszaki adatlap

Tételek		Modell	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pólus			3/4	3/4	3/4	3/4	3/4
Segéd érintkező			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Névleges hagyományos fűtőáram (A) AC-1			20	20	30	40	50
Besorolt üzemképes áram (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Névleges szigetelési feszültség (V AC)			690	690	690	690	690
Az irányítottság ereje 3 fázisú ketrecmotor (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC tekercs (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC tekercs (V)			24, 36, 48, 110, 220

Tételek		Modell	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pólus			3/4	3/4	3/4	3/4	3/4
Segédáramkör Cat: AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Névleges hagyományos fűtőáram (A) AC-1			60	80	80	110	110
Besorolt üzemképes áram (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Névleges szigetelési feszültség (V AC)			690	690	690	690	690
Az irányítottság ereje 3 fázisú ketrecmotor (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC tekercs (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC tekercs (V)			24, 36, 48, 110, 220

Tételek			Modell		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pólus					3		3		3		3/4		3/4
Névleges hagyományos fűtőáram (A) AC-1					200		200		200		275		280
Besorolt üzemképes áram (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Névleges szigetelési feszültség (V AC)					690		690		690		690		690
Az irányítottság ereje 3 fázisú ketrecmotor (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC tekercs (V)					110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Tételek				Modell		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pólus						3/4		3/4		3/4		3/4
Névleges hagyományos fűtőáram (A) AC-1						360		430		580		850
Besorolt üzemképes áram (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Névleges szigetelési feszültség (V AC)						690		690		690		690
Szabályozott 3-fázisú teljesítmény ketrecmotor (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC tekercs (V)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

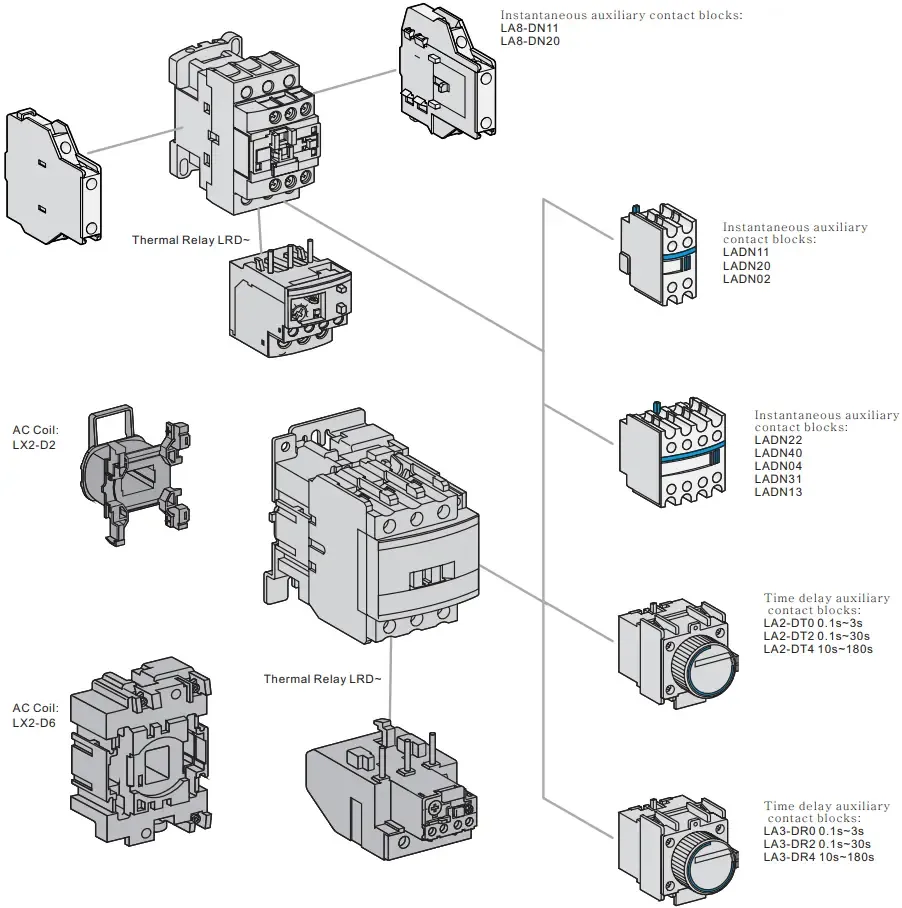

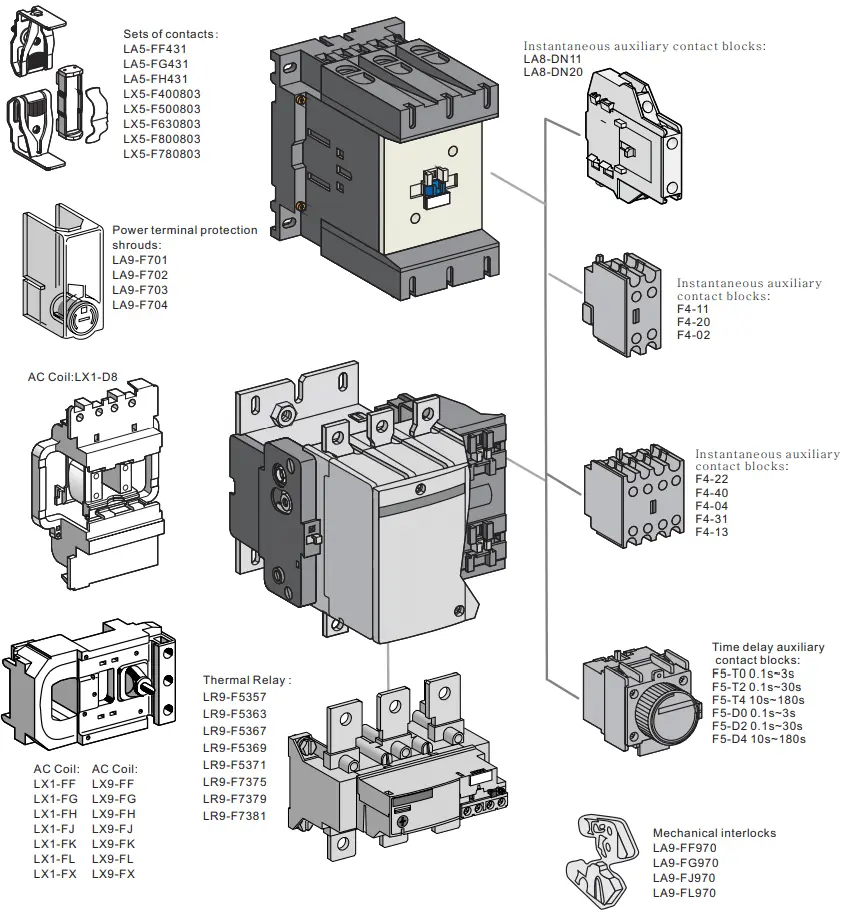

Kiegészítők

D Contactor

Miért válassza a CDADA D kontaktort?

★ Valódi IEC-megfelelőség

Az IEC/EN 60947-4-1 szerint tervezték és tesztelték – biztosítja a globális elfogadást és az interoperabilitást.

★ Teljes motorvezérlési megoldás

Párosítsa CDADA termikus túlterhelésrelékkel a teljes motorindító szerelvényekhez – túlterhelés + rövidzár + leválasztás.

★ Széles feszültségrugalmasság

Válasszon a 13 AC és 5 DC tekercsfeszültség közül – ideális globális projektekhez vagy vegyes feszültségű panelekhez.

★ Robusztus nagy teherbíráshoz

Támogatja az AC-4 üzemmódot (gyakori tolatás/dugaszolás) – tökéletes daruk, felvonók és szállítószalagok számára.

★ Plug-and-Play integráció

A szabványos 1NO+1NC segédérintkezők egyszerű reteszelést, jelzést vagy PLC visszacsatolást tesznek lehetővé.

★ Ipari szintű megbízhatóság

Nagy elektromos tartósság, alacsony érintkezési ellenállás és stabil ívelnyomás szempontjából tesztelve – minimalizálva az állásidőt.

★ Legfontosabb előnyeink a következők: 1) Komplett nemzetközi tanúsítványok, 2) Erős OEM/ODM képesség, 3) Magas költség-teljesítmény arány, 4) Megbízható nagyszabású gyártási kapacitás, 5) Széleskörű export tapasztalat.

D Contactor

★ Termékeinket sikeresen exportálják Délkelet-Ázsiába, a Közel-Keletre, Dél-Amerikába, Afrikába, Európába és a FÁK országokba, nagy hangsúlyt fektetve a Belt and Road piacokra.

D Contactor

Tipikus alkalmazások

D Contactor Motorindítók: Szivattyúk, ventilátorok, kompresszorok, keverők

D Contactor HVAC rendszerek: Hűtő és ventilátor vezérlés

D Contactor Ipari automatizálás: szállítószalagok, csomagológépek

D Contactor Épületkezelés: Liftvezérlés, világítási bankok

D Contactor Energia és víz: Szennyvízkezelés, öntözőrendszerek

Gyakran Ismételt Kérdések

Q1: Mit jelent a „D kontaktor”?

A1: A „D” a sorozat jelölésére (LC1-D) utal, amelyet világszerte használnak ehhez a moduláris, szabványos AC kontaktorplatformhoz. Ez nem egy műszaki besorolás, hanem széles körben elismert a panelépítésben, mivel kompatibilis az olyan tartozékokkal, mint a túlterhelésrelék és a mechanikus reteszek.

2. kérdés: Mi a különbség az AC-3 és az AC-4 szolgálat között?

A2:

● AC-3: A kalitkás motorok (pl. szivattyúk, ventilátorok) normál indítása/leállítása. Alacsonyabb stressz.

● AC-4: Gyakori dugulás, behúzás vagy tolatás (pl. daruk, emelők). A nagyobb elektromos igénybevétel → robusztusabb érintkezőket igényel. → A CDADA LC1-D mindkettőre alkalmas, így sokoldalú.

Q3: Használhatom ezt a kontaktort túlterhelési relé nélkül?

A3: Nem ajánlott motorterheléshez. A kontaktor csak áramot kapcsol – nem véd a túlterhelés ellen. A motor biztonsága érdekében mindig párosítsa termikus vagy elektronikus túlterhelési relével.

4. kérdés: Rendelkezésre állnak 4 pólusú változatok?

A4: Igen! Minden LC1-D modell támogatja a 3P vagy 4P konfigurációkat – ideális nulla kapcsoló alkalmazásokhoz vagy 4 vezetékes rendszerekhez.

5. kérdés: Miért válassza a CDADA-t más D-sorozatú kontaktorokkal szemben?

A5: A CDADA a következőket kínálja:

● Eredeti IEC 60947-4-1 megfelelés a vizsgálati jelentéseknek

● Szélesebb tekercsfeszültség-tartomány (beleértve a 415V, 480V, 600V exportra)

● Egyenletes minőség ezüstötvözet érintkezőkkel és íves csúszdákkal

● OEM-barát árképzés és gyors mintafordulat

● Globális tanúsítványok (CE) és angol nyelvű dokumentáció
