F kontaktor

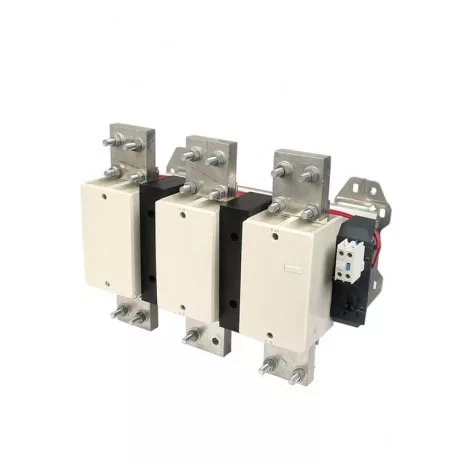

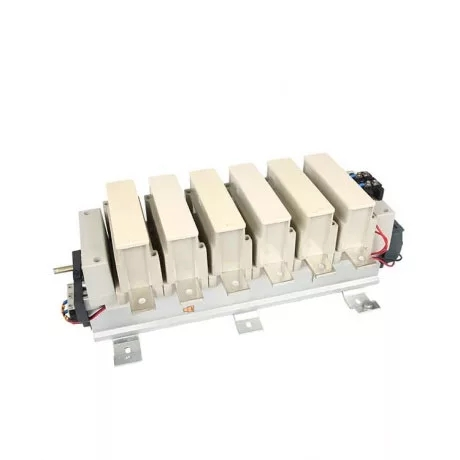

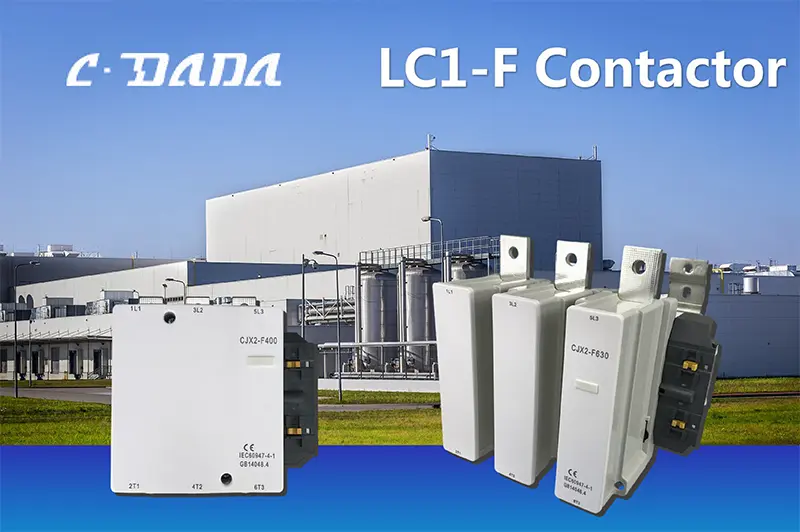

A CDADA LC1-F Series F kontaktorral – a Shanghai DADA Electric CO., LTD professzionális beszállítója által tervezett nagyáramú AC kontaktorral – kielégítheti a nagyméretű ipari rendszerek energiaigényét. megfelel az IEC/EN 60947-4-1 szabványnak. A nagy teljesítményű motorvezérlésre és teljesítménykapcsolásra tervezett LC1-F sorozat 115 A-tól 1000 A-ig támogatja a névleges üzemi áramokat, és vezérli a háromfázisú kalitkás motorokat 500 kW-ig (380-415 V-on, AC-3 teljesítményen) vagy 670 V-ig 690 V-ig.

3 pólusú vagy 4 pólusú konfigurációban kapható, ideális kompresszorokhoz, nagy szivattyúkhoz, törőgépekhez, HVAC hűtőkhöz, bányászati ​​berendezésekhez és vízkezelő berendezésekhez. Az AC-3 és AC-4 kihasználtsági besorolásával a normál motorindítást és az olyan igényes alkalmazásokat is kezeli, mint a dugaszoló vagy az inch. A CE tanúsítvánnyal rendelkező, 690 V-os szigetelésre besorolt ​​és –5°C és +40°C közötti környezeti hőmérsékleten működő CDADA F kontaktor robusztus, karbantartásbarát teljesítményt nyújt zord környezetben is 2000 méteres magasságig.

Legfontosabb specifikációk

Sorozat: F Kontaktor

Márka: CDADA | Gyártó: Shanghai DADA Electric CO.,LTD

Szabvány: IEC/EN 60947-4-1

Tanúsítvány: CE

Pólusok: 3P vagy 4P (a legtöbb modellen terepen választható)

Névleges üzemi áram (AC-3): 115A – 1000A

Motor teljesítményszabályozás (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Felhasználási kategóriák: AC-3 (motor jár), AC-4 (dugaszoló/behúzás)

Névleges szigetelési feszültség: 690V AC

Környezeti hőmérséklet: –5°C és +40°C között

Magasság: ≤ 2000 m

Szerelés: Függőleges ±5°, Szerelési kategória III

Tekercsfeszültségek (AC): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Maximális hagyományos fűtési áram (AC-1): Akár 1200A

Műszaki adatlap

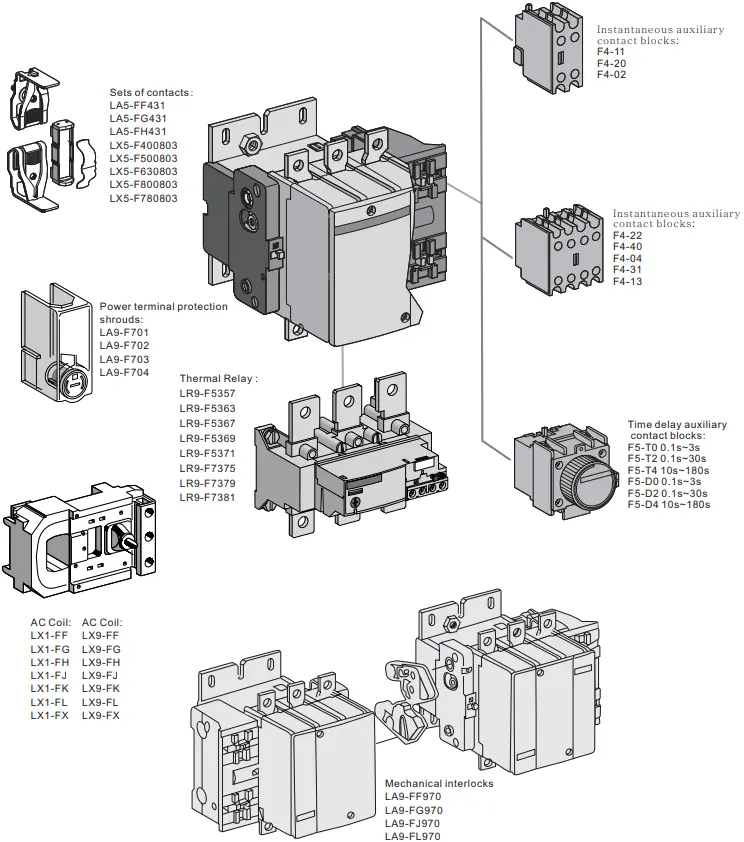

Kiegészítők

Miért válassza a CDADA F kontaktort?

★ True Heavy Duty Performance

Akár 1000A és 500kW+ motorokkal is használható – tökéletes bányászathoz, olaj- és gázüzemekhez, acélgyárakhoz és önkormányzati infrastruktúrához.

★ Globális feszültség kompatibilitás

Az AC tekercs opciók széles választéka (beleértve a 415V, 480V, 600V) zökkenőmentes integrációt biztosít az európai, észak-amerikai, közel-keleti és afrikai projektekben.

★ AC-4 igényes ciklusokhoz

Az alapkontaktorokkal ellentétben az LC1-F ellenáll a gyakori hátramenetnek, fékezésnek és kocogásnak – ez kritikus a daruk, felvonók és extruderek esetében.

★ 4-pólusú rugalmasság

Ha szükséges, kapcsoljon üresbe – ideális TT-rendszerekhez, generátorkészletekhez vagy érzékeny ipari terhelésekhez.

★ Robusztus hő- és ívkezelés

Az optimalizált ívkamrák és a nagy vezetőképességű érintkezők hosszú elektromos élettartamot és alacsony hőtermelést biztosítanak folyamatos terhelés mellett.

★ OEM & Panel Builder kész

Kompatibilis a szabványos DIN-sínes vagy csavaros rögzítéssel, és tökéletesen párosítható CDADA termikus túlterhelésrelékkel a teljes motorindító megoldásokhoz.

★ Folyamatosan fektetünk be a K+F-be, figyelemmel kísérjük a globális szabványokat és a piaci trendeket, és együttműködünk iparági szakértőkkel termékportfóliónk bővítése érdekében.

Tipikus alkalmazások

Nagy motorvezérlés: zúzógépek, golyósmalmok, centrifugálszivattyúk

Energia és közművek: Víz/szennyvíztelepek, erőművi segédberendezések

HVAC: Ipari hűtők, hűtőtornyok

Anyagmozgatás: szállítószalagok, kanalas liftek

Tengeri és tengeri hajózás: Hajómotoros rendszerek

Megújuló energiaforrások: Szivattyús víz, biomassza betápláló rendszerek

Gyakran Ismételt Kérdések (GYIK)

Q1: Mi a különbség a D és F sorozatú kontaktorok között?

A1:

● D sorozat (pl. LC1-D): könnyű és közepes igénybevételhez (95A / 45kW-ig).

● F sorozat (LC1-F): Nagy ipari igénybevételhez (115A–1000A / 55kW–500kW+). → Az F sorozat nagyobb érintkezési hézagokkal, megerősített íves csúszdákkal és nagyobb rövid távú ellenállással rendelkezik.

2. kérdés: Használhatok 4P F kontaktort a semleges váltáshoz?

A2: Igen. A 4 pólusú változat lehetővé teszi mind a 3 fázis + nulla egyidejű leválasztását – ez bizonyos biztonsági vagy leválasztási alkalmazásoknál szükséges (pl. generátorváltás).

3. kérdés: Szükség van még túlterhelésrelére?

A3: Abszolút. A kontaktor csak áramot kapcsol – nem véd túlterhelés vagy fáziskiesés ellen. Mindig párosítsa termikus vagy elektronikus túlterhelés relével a motor védelme érdekében.

4. kérdés: Mit jelent az „AC-4 minősítésű” a gyakorlatban?

A4: Ez azt jelenti, hogy a kontaktor biztonságosan kezeli a motor dugulását (hátrameneti fékezés) és a behúzást (rövid kitöréseket) – ez gyakori az emelőknél, préseknél és keverőknél. Ez nagy áramlökéseket okoz; Az AC-4 minősítés biztosítja az érintkezés tartósságát.

5. kérdés: Miért válassza a CDADA F kontaktort a globális márkák helyett?

A5: A CDADA a következőket kínálja:

● Eredeti IEC 60947-4-1 megfelelés a vizsgálati dokumentációnak

● Versenyképes ár az ezüstötvözet érintkezők vagy az ívelnyomás kompromisszumok nélkül

● Teljes tekercsfeszültség-tartomány a globális exporthoz

● Gyors minta és tömeges szállítás Kínából

● OEM-támogatás: egyedi címkézés, csomagolás és műszaki dokumentáció (CE-nyilatkozat, kapcsolási rajzok)
