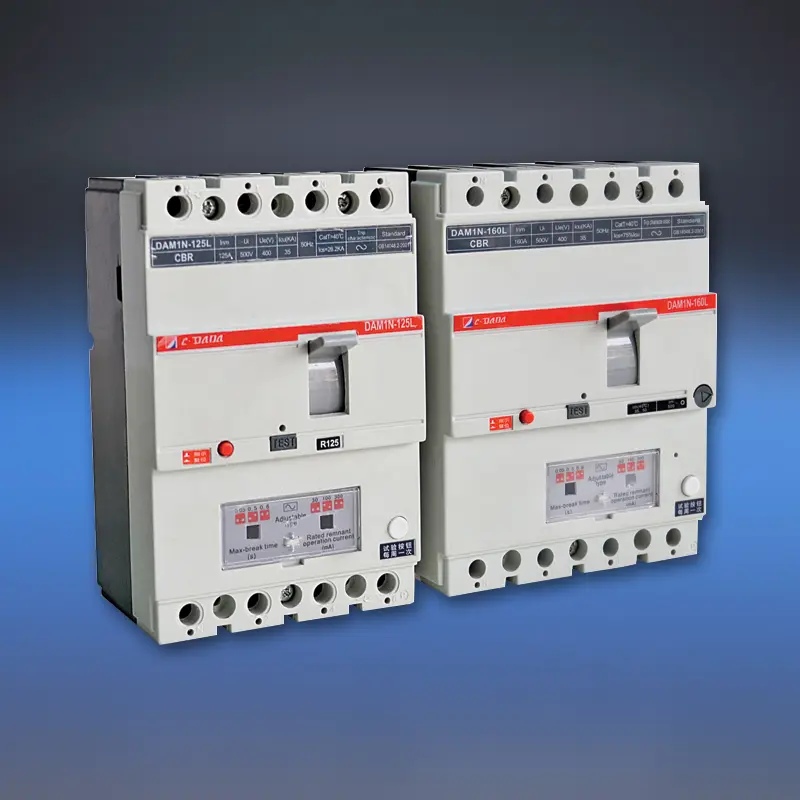

MCCB szivárgásvédelemmel

Növelje az elektromos biztonságot a túlterhelés és a rövidzárlat elleni védelmen túl a CDADA DAM1L sorozatú MCCB-vel szivárgásvédelemmel, egy integrált öntött házas megszakítóval, beépített maradékáram (RCD/ELCB) funkcióval. A professzionális gyártó, a Shanghai DADA Electric CO., LTD által a nemzetközi szabványoknak megfelelően tervezett MCCB 4P a nagy teljesítményű áramelosztást élet- és tűzmentő földzárlat-érzékeléssel ötvözi.

10A és 500A között 400V/415V mellett állítható maradék üzemi áramot (30mA–1000mA) és opcionális késleltetést kínál – így személyre szabott védelmet tesz lehetővé a személyi biztonság (≤30mA) vagy a tűzmegelőzés (100mA–500mA+) érdekében. A többfázisú áramellátású elektronikával akkor is működőképes marad, ha az egyik fázis meghibásodik, vagy a feszültség 50 V-ra csökken, így páratlan megbízhatóságot biztosít a kritikus infrastruktúrákban, például alagutakban, magasházakban, közlekedési csomópontokban és ipari üzemekben.

Legfontosabb specifikációk

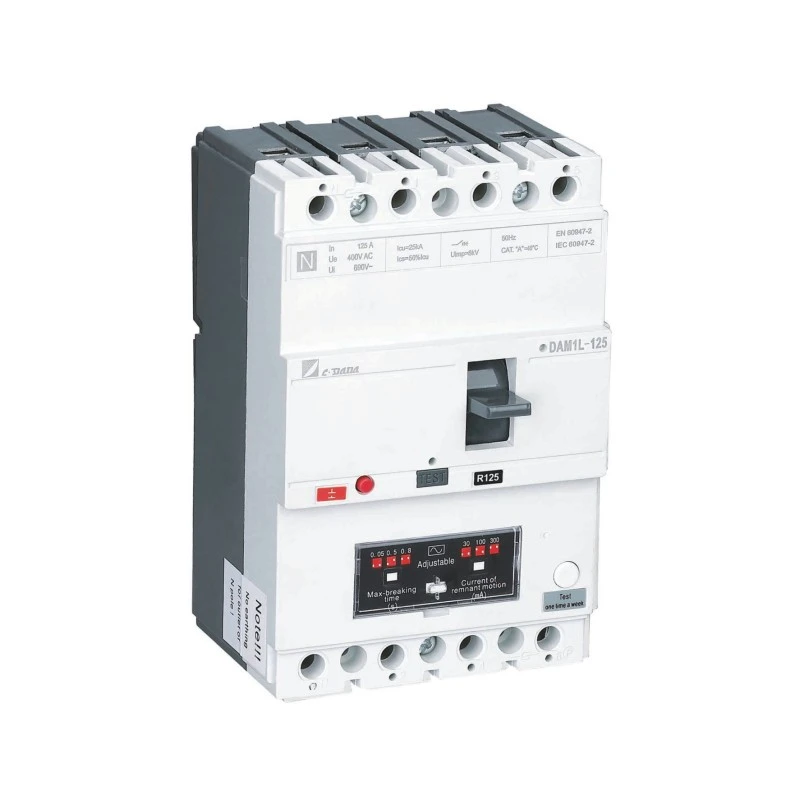

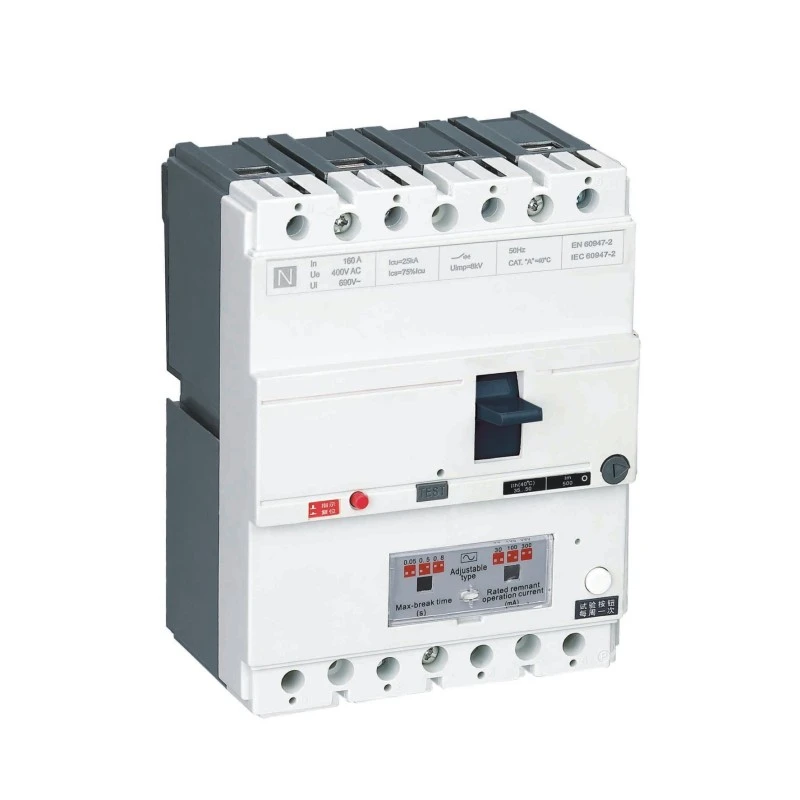

Modell: DAM1L sorozat – földzárlatos MCCB (CBR-típusú MCCB)

Pólusok: 4P (standard; 3P kérésre)

Névleges áram (In): 10A – 500A

Névleges feszültség: 400V / 415V AC, 50Hz

Szigetelési feszültség (Ui): 400V (≤160A), 690V (>250A)

Maradékáram beállítások (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Állíthatóság: Az I△n és a kioldási idő helyszíni beállítása (azonnali vagy késleltetett)

A megszakítási kapacitás típusai:

B típus: alap (Inm < 100A)

S típus: standard

H típus: nagy megszakítású (>160A)

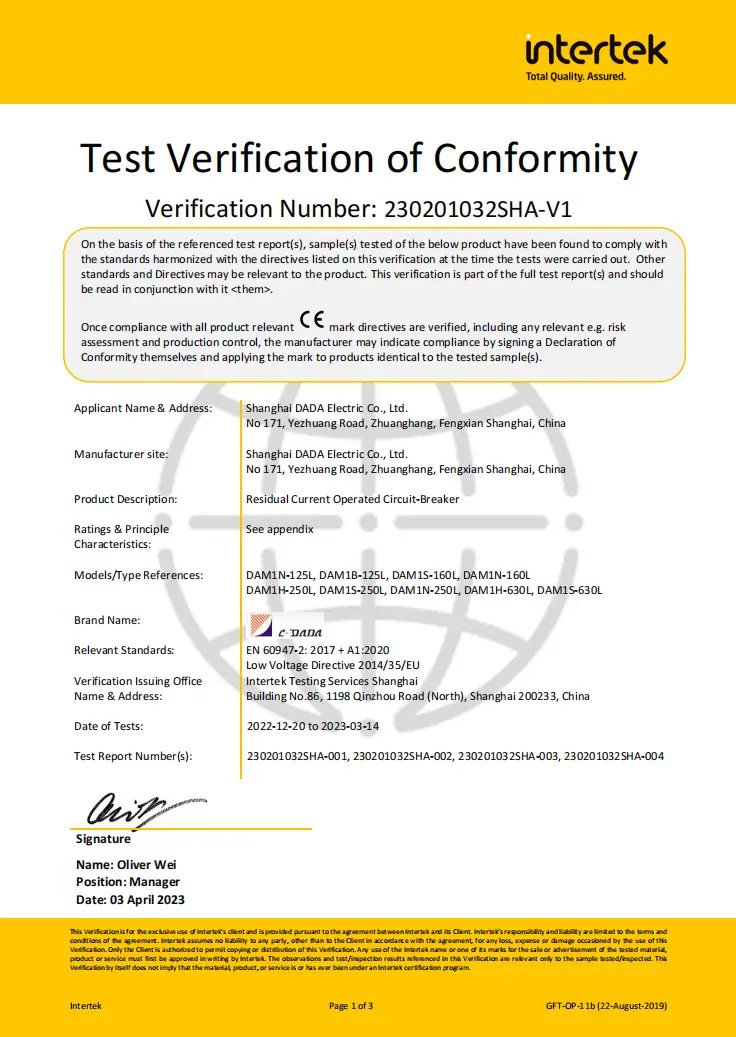

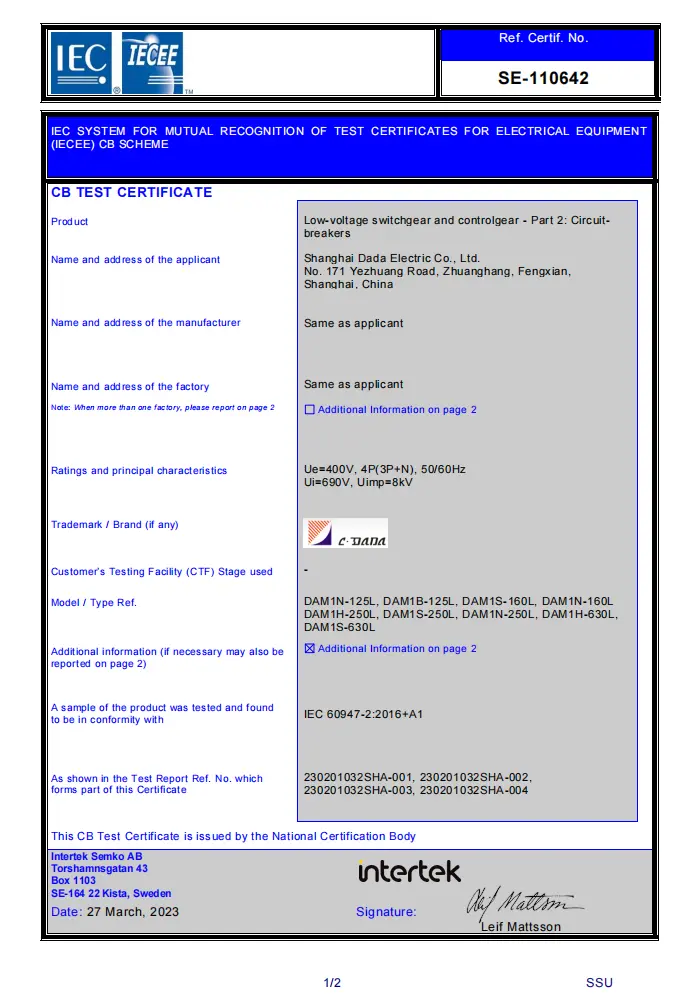

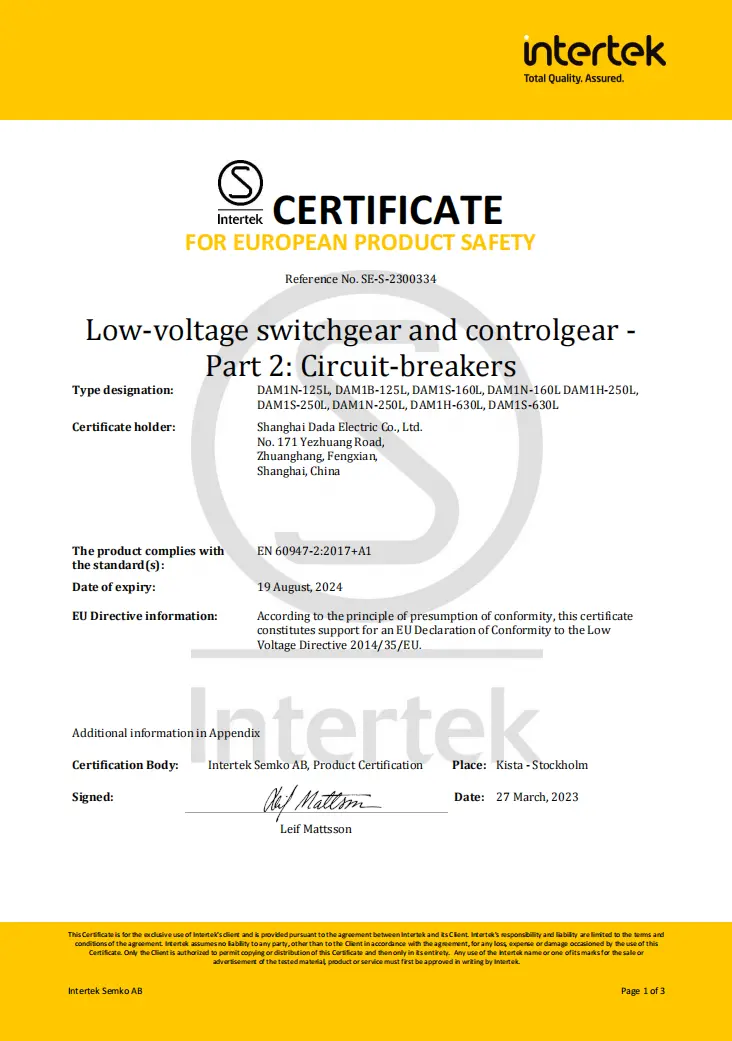

Minősítések: CE, CB, SEMKO

Főbb jellemzők:

★ Többfázisú áramellátású RCD áramkör → 50V-ig működik

★ Külön fő és íves érintkezők

★ Nyomógombos tesztgomb

★ Állítható mágneses beállítás (0,8–1,0 × hüvelyk)

★ Erős EMI/RFI interferencia elleni képesség

★ Teljes tartozékválaszték: söntkioldó, segéd-/riasztó érintkezők, forgó fogantyú

Műszaki adatlap

Szivárgási áramkör-megszakítók (ELCB)
Modell			DAM1-125L			DAM1-160L
Megszakítási kapacitás kódja			B	N	S	B	N	S
A keret méretének névleges árama - hüvelyk (A)			125A			160A
Névleges áram-In (40,50 vagy 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Pólus száma			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (csúcs)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Maradékáram küszöbértéke (mA)			100-300-500			100-300-500
Időkésleltetés (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektromos tulajdonság (V)			2500			3000
lonizációs távolság (mm)			≤30/0			≤30/0
Kitartás	Összes ciklus		8000			8000
	Elektromos élettartam		1000			1000
	Mechanikai élettartam		7000			7000
Kategória (EN 60947-2/IEC 60947-2)	Fő áramkör		A/0			A/0
	Segédkör		AC-15			AC-15
Feszültségkioldás alatt			√			√
Shunt Release			√			√
Segéd érintkező			√			√
Riasztó Kapcsolat			√			√
Segédérintkező és riasztóérintkező			√			√
Fogantyú működési mechanizmusa			√			√
Elektromos működési mechanizmus			√			√
Terminál fedele			√			√
Fázisleválasztó			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Súly	Javított verzió 3P/4P		-			-
	Plug-in verzió 3P/4P		-			-
	Húzza ki a 3P/4P verziót		-			-

Miért válassza a szivárgásvédelemmel ellátott CDADA MCCB-t?

★ Igazi integrált biztonság

A kiegészítő RCD-moduloktól eltérően a DAM1L beépített, gyárilag kalibrált szivárgásvédelemmel rendelkezik – ez biztosítja a tökéletes koordinációt és kiküszöböli a kompatibilitási problémákat.

★ Többfázisú táp az RCD áramkörhöz

A korai RCD-k meghibásodtak, ha az egyik fázis elveszett. A CDADA kialakítása minden fázist felhasznál a védelmi elektronika táplálására, így továbbra is működik fáziskiesés vagy súlyos feszültségcsökkenés esetén is.

★ Kettős védelmi célok egy eszközben

◆ 30mA: Megfelel az IEC személyi ütésvédelemre vonatkozó követelményeinek

◆ 100mA–1000mA: Megakadályozza a kis, tartós földhibákból eredő szigetelésromlásból eredő tüzeket

★ Field-Adjustable Real-World körülmények között

Finomítsa az érzékenységet és az időkésleltetést, hogy elkerülje a kellemetlen botlásokat nedves környezetben (pl. autómosók, farmok), miközben megőrzi a biztonságot.

★ Ipari szintű megbízhatóság

A nagy megszakítóképesség (H-típus), a robusztus ívleválasztás és az IP20+ csatlakozóvédelem alkalmassá teszi a kemény kereskedelmi és ipari körülményekhez.

★ Globális megfelelőség, helyi érték

Európa (CE/CB), skandináv országok (SEMKO) tanúsítvánnyal rendelkezik – ideális az exportprojektekhez – versenyképes árakkal egy megbízható kínai gyártótól.

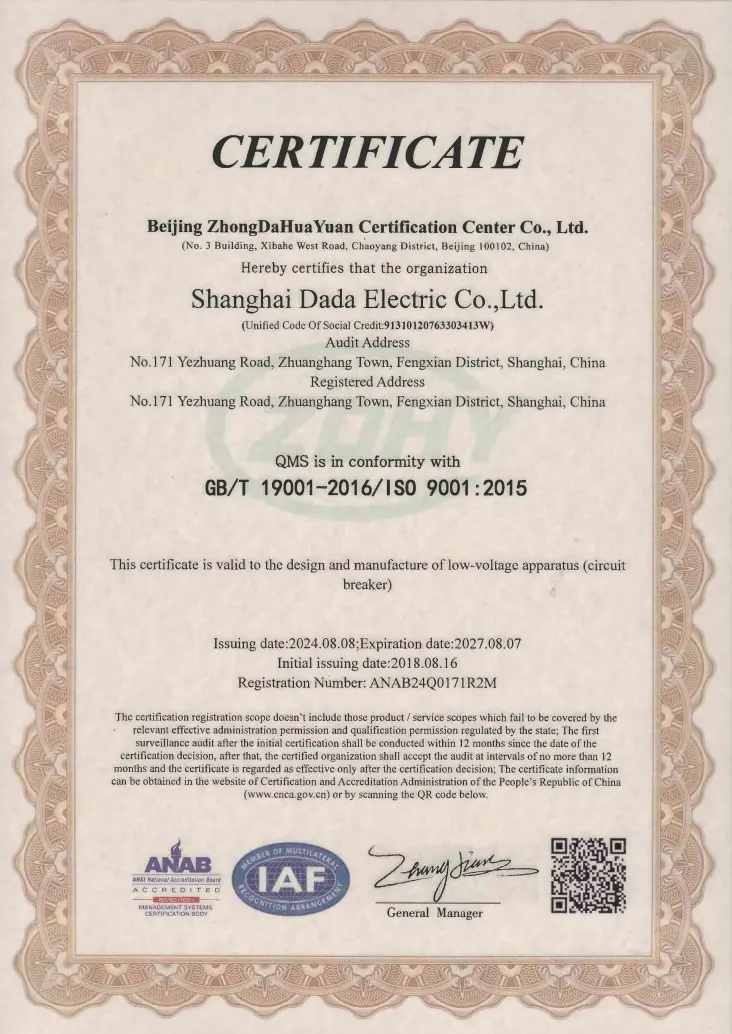

★ Gyártóüzemünk az ISO9001:2015 minőségirányítási rendszer szerint tanúsított.

Tipikus alkalmazások

Sokemeletes lakóépület: Fő bevezető vagy padlópanelek (300 mA a tűzveszély csökkentése érdekében)

Alagutak és metrók: Kritikus infrastruktúra, amely hibamentes szivárgásérzékelést igényel

Kórházak és iskolák: 30 mA védelem nedves területeken (laborok, mellékhelyiségek)

Ipari üzemek: Motoradagolók földzárlat figyeléssel

Építési területek: Ideiglenes áramelosztás személyi védelemmel

GYIK

1. kérdés: Mi a különbség a szabványos MCCB és a szivárgásvédelemmel ellátott MCCB között?

V1: A szabványos MCCB csak túlterhelés és rövidzárlat ellen véd. A DAM1L maradékáram (földszivárgás) érzékelést is biztosít – kiold, ha az áram földre szivárog (például egy személyen vagy sérült szigetelésen keresztül), megelőzve az áramütést vagy a tüzet.

2. kérdés: Használhatok 100A-es MCCB RCD-t személyi védelemre?

A2: Csak ha 30mA-re van állítva. A névleges áram (100A) határozza meg a terhelhetőséget; a maradék beállítás (I△n) a biztonsági funkciót határozza meg. Az ütésvédelem érdekében az I△n-nek ≤30mA-nek kell lennie, függetlenül az In értéktől.

Q3: Miért van szüksége az RCD áramkörnek többfázisú tápellátásra?

A3: Ha csak egy fázis táplálja, az egyfázisú hiba letiltja a szivárgás elleni védelmet. A CDADA többfázisú kialakítása biztosítja, hogy az RCD aktív maradjon még fázisvesztés vagy alacsony feszültség (50 V-ig) esetén is – ez kritikus a biztonsági folytonosság szempontjából.

4. kérdés: A 4P szivárgó MCCB alkalmas TT vagy TN-S rendszerekhez?

V4: Igen – TT, TN-S és IT-rendszerekhez készült. A 4P kialakítás megszakítja az összes fázist és a nullát, ami elengedhetetlen a TT-rendszerekhez, ahol a nulla nincs megbízhatóan földelve.

5. kérdés: Miért válassza a CDADA-t a moduláris RCD + MCCB kombinációk helyett?

A5: A CDADA DAM1L a következőket kínálja:

● Kisebb helyigény (integrált, mint két eszköz)

● Garantált koordináció (nincs eltérés kockázata)

● Alacsonyabb költség és bonyolult kábelezés

● Nagyobb megbízhatóság (egyszeres zárt egység)

● Fix érzékenységű RCD-kkel a helyszíni beállítás nem lehetséges
