AC típusú megszakító maradékáram-üzemeléssel

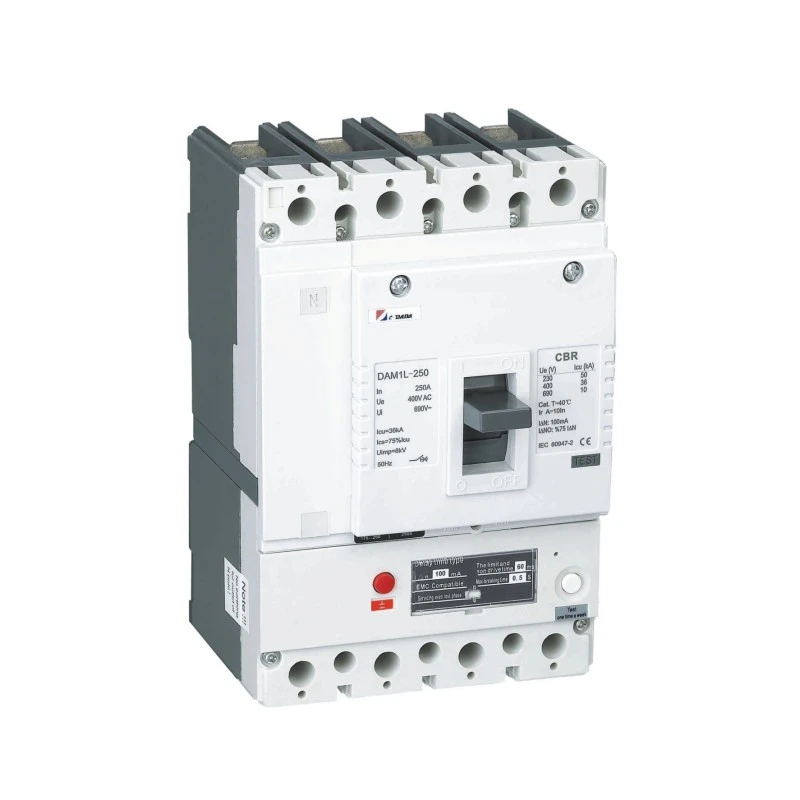

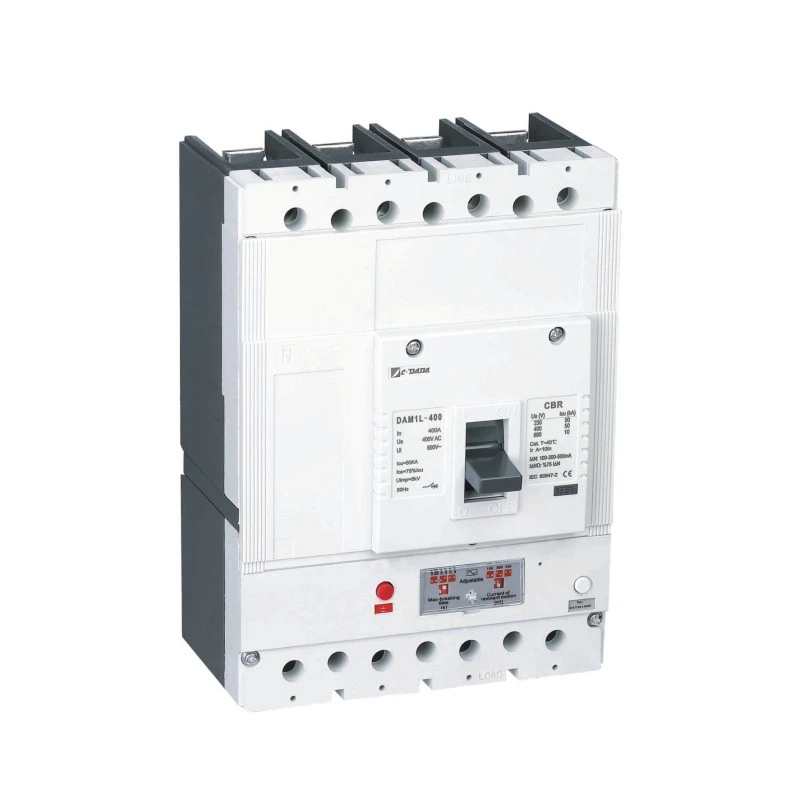

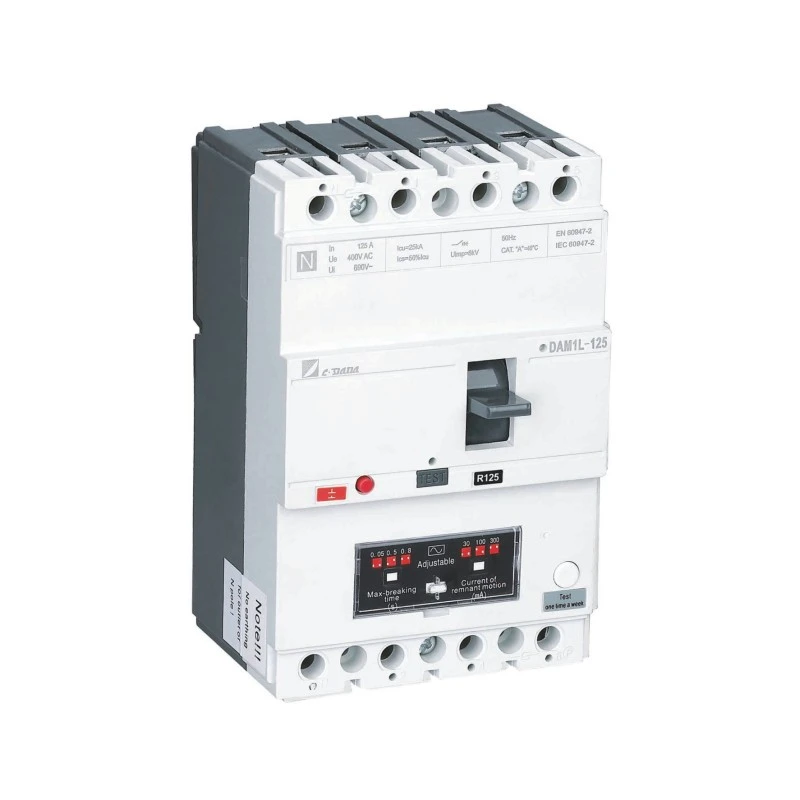

Teljesítse a globális biztonsági szabványokat a CDADA DAM1L AC típusú hibaáramú megszakítóval, amely a Shanghai DADA Electric CO., LTD által tervezett nagy integritású földzárlatos MCCB. csak a szinuszos váltakozó áramú földzárlatok elleni megbízható védelem érdekében (az IEC 60755 szerint).

A 10A-tól 500A-ig terjedő, 400V/415V-on 4P öntött házmegszakítónak tervezték, és egyetlen kompakt egységben integrálja a túlterhelés-, rövidzár- és maradékáram-védelmet. A CE, CB és SEMKO tanúsítvánnyal rendelkező DAM1L ideális olyan alkalmazásokhoz, ahol elegendő a tiszta váltakozó áramú szivárgásérzékelés, mint például a szabványos lakossági vezetékek, világítási áramkörök vagy az elektronikus hajtások nélküli motorterhelések.

Állítható I△n (30 mA–1000 mA), többfázisú áramellátású elektronika (50 V-ig működőképes) és robusztus ívleválasztás révén hibamentes teljesítményt nyújt az épületekben, alagutakban és infrastruktúrában – miközben szigorúan megfelel az AC típusú RCD-követelményeknek.

Legfontosabb specifikációk

Főbb jellemzők:

★ Többfázisú áramellátású RCD áramkör → ≥50V-on működik

★ Push-to-test gomb

★ Külön fő és íves érintkezők

★ Állítható mágneses kioldás (0,8–1,0 × hüvelyk)

★ Erős EMI immunitás

★ Teljes tartozéktámogatás (söntkioldás, aux érintkezők, forgó fogantyú)

Miért válassza a CDADA AC TYPE CBR-t?

★ Valódi AC-típus megfelelőség

Az „univerzális” A-típusú eszközökkel ellentétben a CDADA AC-típusú CBR-je csak szinuszos váltóáram-szivárgásra van optimalizálva – nagyobb költséghatékonyságot kínál ott, ahol hiányoznak az elektronikus terhelések (pl. VFD-k, SMPS-ek).

★ Fail-Safe Power Design

Az RCD elektronika minden fázisból kap áramot, így még egyfázisú veszteség vagy súlyos feszültségcsökkenés esetén is működik – ez kritikus előny az egyfázisú tápellátású versenytársakkal szemben.

★ Kettős biztonsági szerepkörök

● 30 mA: Megfelel az IEC-nek a személyes ütésvédelem érdekében

● 100mA–1000mA: Megakadályozza a kábelek és csatlakozódobozok szigetelési meghibásodásából eredő tüzeket

★ Helyben állítható védelem

Hangolja be az érzékenységet és az időkésleltetést a telepítési feltételeknek megfelelően – elkerülheti a kellemetlen ugrásokat, miközben fenntartja a kódmegfelelőséget.

★ Ipari szintű integráció

Egy zárt egységben egyesíti az MCCB-t és az RCD-t – helyet takarít meg, csökkenti a vezetékezési hibákat és tökéletes koordinációt biztosít.

★ Globálisan elfogadott

A CE-vel, CB-vel és SEMKO-val egész Európában, a Közel-Keleten, Afrikában és Ázsiában használható – ideális az exportorientált panelépítők számára.

★ Termékeinket villamosenergia-hálózati projektekhez, ipari üzemekhez, kereskedelmi épületekhez és infrastrukturális projektekhez szállították számos országban.

★ Folyamatosan fektetünk be a K+F-be, figyelemmel kísérjük a globális szabványokat és a piaci trendeket, és együttműködünk iparági szakértőkkel termékportfóliónk bővítése érdekében.

Tipikus alkalmazások

Lakóépületek: Főpanelek vagy aláramkörök (világítás, aljzatok) elektronika nélkül

Kereskedelmi világítás: Irodai mennyezeti áramkörök, folyosói világítás

Hagyományos motorterhelések: szivattyúk, ventilátorok, kompresszorok (nem VFD hajtású)

Infrastruktúra: Alagút világítás, utcai szekrények, lift géptermek

Költségérzékeny projektek: ahol az A-típusú RCD-k szükségtelenek és túlzottan meghatározottak

GYIK

1. kérdés: Mit jelent az „AC TYPE” egy hibaáram-készülékre?

V1: Az AC TÍPUSÚ CBR-ek csak sima, szinuszos váltakozó maradékárakra reagálnak (például a fűtőberendezések vagy motorok sérült szigetelésére). Nem érzékelik a pulzáló egyenáramot az elektronikából, például a telefontöltőkből vagy a LED-meghajtókból. Használjon A-típust, ha ilyen terhelések vannak.

2. kérdés: Használhatom ezt az AC CBR 63A-t otthoni aljzathoz?

V2: Csak akkor, ha az áramkörben nincsenek elektronikus eszközök (pl. tiszta ellenállásos terhelések, például izzólámpák vagy régi típusú vízforralók). A TV-vel, laptoppal vagy LED-es lámpákkal felszerelt modern otthonokhoz válasszon inkább A-típusú RCD-t.

3. kérdés: Miért válasszam az AC-típust az A-típussal szemben?

A3: Alacsonyabb költség és nagyobb védettség a téves kioldásokkal szemben tisztán váltakozó áramú környezetben. Ha a rendszerében nincsenek egyenirányítók, inverterek vagy kapcsolóüzemű tápegységek, az AC-típus elegendő és gazdaságosabb.

4. kérdés: Működik, ha az egyik fázis meghibásodik?

A4: Igen! Az RCD áramkör többfázisú tápellátással működik, így fázisvesztés vagy 50 V-os feszültségesés esetén is aktív marad – így biztosítva a folyamatos szivárgásvédelmet.

5. kérdés: Miért válassza a CDADA-t az AC típusú áramköri megszakítóhoz maradékáramú működéssel?

A5: A CDADA a következőket kínálja:

● Valódi IEC 60755-kompatibilis AC-típusú kialakítás

● Integrált MCCB + RCD egy egységben (nincs kompatibilitási probléma)

● Többfázisú áramellátású elektronika a megbízhatóság érdekében

● Az I△n és az időkésleltetés helyszíni állíthatósága

● Globális tanúsítványok (CE/CB/SEMKO) OEM-barát árakkal
