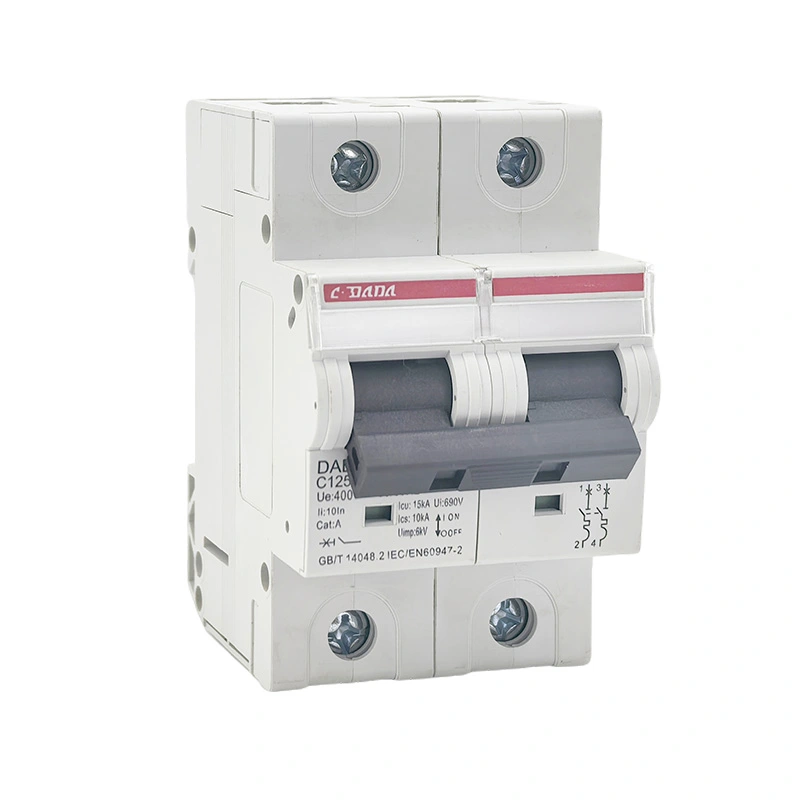

A 125 15KA miniatűr megszakítóolyan elektromos rendszerekhez készült, amelyek nagy áramerősséget és megbízható rövidzárlatvédelmet igényelnek. A hagyományos, alacsony névleges MCB-kkel ellentétben a 125A-es, nagy megszakítási kapacitású eszközök olyan igényes elosztási alkalmazásokra is alkalmasak, ahol a hibaáramok lényegesen magasabbak lehetnek. Ez a cikk elmagyarázza, hogyan működik a 125 15KA MCB, mit jelentenek a legfontosabb jellemzői, hol használható, hogyan válasszuk ki és telepítsük helyesen, és mit kell megvizsgálniuk a beszerzési csapatoknak a rendelés leadása előtt. Feltárja a Shanghai DaDa Electric Co., Ltd. DAB7-125 sorozatának gyakorlati tervezési jellemzőit is, beleértve a hőmágneses védelmet, az áramkorlátozást, a nagy kábelkivezetéseket és a 15 kA-es megszakítóképességet.
Tartalomjegyzék
- Mi az a 125 15KA miniatűr megszakító?
- Miért számít a 125A és a 15KA?
- Hogyan működik a védelmi mechanizmus?
- Mely funkciók javítják a gyakorlati teljesítményt?
- Hol használható a 125 15KA MCB?
- Megvizsgálandó legfontosabb specifikációk
- Hogyan válasszuk ki a megfelelő konfigurációt
- Telepítési és karbantartási szempontok
- Gyakori problémák és vásárlási gondok
- Miért a Shanghai DaDa Electric Co., Ltd.?
- Gyakran Ismételt Kérdések
- Végső megfontolások
Mi az a 125 15KA miniatűr megszakító?
A 125 15KA miniatűr áramkör-megszakító egy nagyáramú védőeszköz, amelyet arra terveztek, hogy megszakítsa az elektromos áramköröket, ha abnormális áramviszonyok lépnek fel. A termékmegjelölésben a „125” általában legfeljebb 125 A névleges áramot jelöl, míg a „15KA” a 15 kA-es rövidzárlati megszakító képességet jelenti a vonatkozó vizsgálati feltételek és szabvány szerint.
Ez a két szám különböző elektromos jellemzőket ír le. A 125A névleges érték arra az áramerősségre vonatkozik, amelyet a megszakító meghatározott működési feltételek melletti átvitelére terveztek. A 15 kA érték a várható rövidzárlati áram szintjére vonatkozik, amelyet a megszakító biztonságosan meg tud szakítani a meghatározott feltételek mellett.
Ez a megkülönböztetés fontos, amikor a mérnökök összehasonlítják a megszakítókat. A nagyobb névleges áram nem jelent automatikusan nagyobb rövidzárlati megszakító képességet. Mindkét értéket a berendezés elektromos jellemzői alapján kell értékelni.
A Shanghai DaDa Electric Co., Ltd. DAB7-125 sorozatát ipari és kereskedelmi áramelosztási alkalmazásokhoz fejlesztették ki. A közzétett termékinformációk 125A maximális névleges áramot és nagy megszakítási kapacitást azonosítanak, beleértve a 15 kA-t. A gyártó hőmágneses védelmet és áramkorlátozó kialakítást is megad.
Miért számít a 125A és a 15KA?
Az elektromos elosztó rendszerek jelentős hibaenergiát tartalmazhatnak, különösen transzformátorok, elosztótáblák, ipari gépek és nagy teljesítményű terhelések közelében. Ha egy védőeszköz a meghatározott megszakítási képességét meghaladó hibaáramnak van kitéve, annak következménye lehet a berendezés károsodása, túlzott ívképződés és komoly biztonsági kockázatok.
A 15 kA-es megszakítókapacitás nagyobb megszakítási tartalékot biztosít, mint sok szabványos kis megszakítási kapacitású MCB. A tényleges alkalmasság azonban a telepítési helyen várható rövidzárlati áramtól és a vonatkozó elektromos szabvány követelményeitől függ.
| Paraméter | Mit jelez | Miért számít |
|---|---|---|
| 125A | Névleges áram | Meghatározza a megszakító normál áramvezetési tartományát. |
| 15 kA | Magas rövidzárlati megszakítási képesség | Segíti a megszakítót a megadott nagy hibaáramok megszakításában. |
| Termikus utazás | Túlterhelés elleni védelem | Reagál a tartósan túlzott áramviszonyokra. |
| Mágneses utazás | Rövidzárlat elleni védelem | Gyors működést biztosít súlyos hiba esetén. |
| Áramkorlátozás | Hibaenergia csökkentése | Segíthet csökkenteni a későbbi berendezésekre nehezedő feszültséget. |
Az elosztórendszer tervezésekor ezért a megszakítót a tényleges terhelésszámítás, a névleges vezeték, a hibaáram-számítás, a feszültség, a frekvencia, a póluskonfiguráció és a koordinációs követelmények közül kell kiválasztani, nem pedig a névleges áramerősségből.
Hogyan működik a védelmi mechanizmus?
A modern MCB általában két elsődleges kioldási elvet egyesít: a hővédelmet és a mágneses védelmet. A két mechanizmus különböző típusú túláram eseményeket kezel.
A hővédelem reagál az idő múlásával fennálló túlterhelési körülményekre. Ha az áram meghaladja a tervezett működési szintet, a hő hatására a hőelem működésbe lép, és megszakítja az áramkört.
A mágneses védelem nagyáramú hibaállapotokra szolgál. Az erős mágneses válasz gyorsan aktiválhatja a kioldó mechanizmust, ha súlyos rövidzárlat lép fel.
Amikor az érintkezők szétválnak a hiba megszakítása közben, elektromos ív képződhet. A belső ívkezelő szerkezetek segítik az ív szabályozását és eloltását megszakítás közben.
Az áramkorlátozó konstrukció csökkentheti az áramkörön áthaladó energiát egy rövidzárlati esemény során, ami segít csökkenteni a csatlakoztatott alkatrészek feszültségét.
A DAB7-125 termékinformációja leírja a termikus és mágneses kioldó funkciót, a kioldásmentes mechanizmust és az áramkorlátozó kialakítást. Ezek a jellemzők különösen fontosak olyan alkalmazásoknál, ahol a védőberendezésnek következetesen reagálnia kell mind a hosszan tartó túlterhelésekre, mind a nagyáramú hibákra.
Mely funkciók javítják a gyakorlati teljesítményt?
Az elektromos védelmi berendezéseket nem csak a névleges áramerősségük alapján értékelik. A mechanikai felépítés, a kapocs kialakítása, az érintkezési anyagok, a szerelési mód és a belső ívszabályozási elrendezések mind befolyásolhatják a gyakorlati használhatóságot.
- Nagy megszakítóképesség:A 15 kA-es specifikáció nagyobb rövidzárlati megszakítási képességet biztosít, mint sok hagyományos, kis megszakítási kapacitású MCB.
- Nagy kábelcsatlakozók:A DAB7-125 sorozatot nagyméretű csatlakozókkal tervezték, amelyek alkalmasak 35 mm²-es réz- és alumíniumvezetékekhez a gyártó közzétett információi szerint.
- Utazásmentes mechanizmus:A megszakító megőrizheti védelmi funkcióját akkor is, ha a működtető mechanizmus BE állásban van.
- Pozitív érintkezési jelzés:Az érintkezési állapot egyértelmű jelzése megkönnyítheti az ellenőrzést és a karbantartást.
- Hőmágneses működés:A különböző túláram-viszonyokat kiegészítő kioldási mechanizmusokkal lehet kezelni.
- DIN-sínre szerelhető:A moduláris szerelés leegyszerűsíti a kompatibilis elosztóberendezéseken belüli telepítést.
- Lángálló burkolat:A közzétett DAB7-125 információ PA66 égésgátló házanyagot ír elő.
Ezek a részletek fontosak a forgalmazók és a rendszerintegrátorok számára, mert a telepítés hatékonysága és szervizelhetősége nemcsak a kezdeti vételárat, hanem a teljes működési élményt is befolyásolhatja.
Hol használható a 125 15KA MCB?
A 125A-es, nagy megszakítási kapacitású MCB megfontolható olyan elektromos elosztó rendszereknél, ahol az áramköri áram és a hibaszint a készülék meghatározott működési tartományába esik. Tipikus alkalmazási környezetek lehetnek ipari létesítmények, kereskedelmi épületek, berendezéselosztó panelek és egyéb nagyobb áramerősségű áramkörök.
| Alkalmazás | Tipikus követelmény | Lehetséges haszon |
|---|---|---|
| Ipari forgalmazás | Nagyobb áramterhelések és igényes hibaállapotok | Nagy áramerősség rövidzárlat elleni védelemmel |
| Kereskedelmi épületek | Megbízható elosztásvédelem | Kompakt moduláris védelem elosztó áramkörökhöz |
| Gépi rendszerek | Elektromos berendezések és adagolók védelme | Termikus és mágneses túláram válasz |
| Elosztó panelek | Helytakarékos védőeszközök | DIN-sínes beépítés és moduláris felépítés |
| Energiaigényes berendezések | Nagyobb áramköri áram | Akár 125A névleges áramú konfiguráció a kiválasztott modelltől függően |
Az alkalmazásra való alkalmasságot mindig a teljes elektromos terv alapján kell igazolni. A feszültség, a frekvencia, a várható hibaáram, a vezeték mérete, a környezeti hőmérséklet, a póluskonfiguráció és a vonatkozó telepítési szabályok megváltoztathatják a megfelelő megszakító kiválasztását.
Megvizsgálandó legfontosabb specifikációk
A vásárlók gyakran a „125A”-ra és a „15kA-ra” összpontosítanak, mert könnyen érthetőek. A professzionális beszerzés azonban szélesebb specifikáció-vizsgálatot igényel.
| Specifikáció | Vásárlási kérdés |
|---|---|
| Névleges áram | A kiválasztott névleges érték megfelel a számított áramköri terhelésnek és vezetékkapacitásnak? |
| Törőképesség | Megfelel-e a megadott 15 kA kapacitás a leendő hibaáramnak? |
| Névleges feszültség | A megszakító megfelel a rendszer feszültségének és elosztásának? |
| Pólusok száma | Az áramkör 1P, 2P, 3P, 4P vagy más konfigurációt igényel? |
| Utazási görbe | A kiválasztott kioldási karakterisztika kompatibilis a csatlakoztatott terheléssel? |
| Alkalmazható szabvány | Megfelel-e a termék a célpiacra és a telepítésre vonatkozó szabványnak? |
| Terminál kapacitás | A sorkapcsok biztonságosan illeszkednek a megadott vezetékhez? |
| Telepítési mód | Szükséges-e DIN-sínre szerelés vagy más szerelési elrendezés? |
Például az IEC 60947-2 és az IEC/EN 60898-1 különböző osztályozásokat és vizsgálati kereteket használ a megszakítókhoz. A közzétett gyártói adatok ezért szabványtól és termékkategóriától függően Icu és Icn terminológiát is tartalmazhatnak. A vevőnek ellenőriznie kell, hogy a tervezett telepítés feszültsége és működési feltételei mellett pontosan melyik besorolás érvényes.
Hogyan válasszuk ki a megfelelő konfigurációt
A 125 15KA miniatűr megszakító kiválasztását a termékkatalógus helyett az elektromos rendszerrel kell kezdeni. Egy egyszerű kiválasztási folyamat csökkentheti annak a kockázatát, hogy a megszakító nem illeszkedik az áramkörhöz.
- Határozza meg a tervezési áramot.Számítsa ki a várható folyamatos és szakaszos terhelési áramot!
- Ellenőrizze a vezeték névleges értékét.A védőberendezést össze kell hangolni a kábel megengedett áramával a tényleges telepítési körülmények között.
- Határozza meg a várható rövidzárlati áramot.A kiválasztott megszakítóképességnek meg kell felelnie a beépítési pont hibaszintjének.
- Erősítse meg a feszültséget és a frekvenciát.Győződjön meg arról, hogy a megszakító megfelel az elektromos rendszerhez.
- Válassza ki a pólus elrendezését.Vegye figyelembe a fázis- és nullavezetőkre vonatkozó követelményeket.
- Tekintse át az utazás jellemzőit.A kioldási görbének meg kell felelnie a csatlakoztatott terhelésnek és a várható bekapcsolási feltételeknek.
- Erősítse meg a szabványokat és a tanúsítványokat.Ellenőrizze a célpiac követelményeit, a projekt specifikációit és a helyi elektromos szabályozást.
- Ellenőrizze a fizikai kompatibilitást.Ellenőrizze a méreteket, a kapocsméretet, a DIN-sín-kompatibilitást és a paneltávolságot.
Telepítési és karbantartási szempontok
Minden nagyáramú védőberendezésnél elengedhetetlen a helyes telepítés. Még egy jól megtervezett megszakító sem tudja kompenzálni a nem megfelelő méretű vezetékeket, a laza kapcsokat, a nem megfelelő burkolatokat vagy a helytelen szerelési gyakorlatot.
- Telepítés előtt ellenőrizze a megszakító típusát és besorolását.
- Válassza le az elektromos hálózatot, és kövesse a vonatkozó biztonsági eljárást.
- Győződjön meg arról, hogy a vezeték keresztmetszete kompatibilis a csatlakozóval.
- A vezetékeket megfelelően készítse elő, és kerülje a sérült vagy nem megfelelően csupaszított kábelvégeket.
- Húzza meg a kapcsokat a gyártó előírásai szerint.
- Győződjön meg arról, hogy a megszakító biztonságosan fel van szerelve a kompatibilis DIN-sínre.
- Ellenőrizze, hogy a ház megfelelő védelmet és távolságot biztosít-e.
- Rendszeresen ellenőrizze a terminálokat túlmelegedés, elszíneződés vagy mechanikai lazaság jelei szempontjából.
- Tesztelje a védelmi rendszert a telepítés karbantartási követelményeinek megfelelően.
A karbantartási ütemezéseknek tükrözniük kell a környezetet és a munkaciklust. A nagy terhelésű, gyakori kapcsolású, poros, vibrációs vagy magas hőmérsékletű ipari berendezések gyakoribb ellenőrzést igényelhetnek, mint a kis terhelésű beltéri elosztórendszerek.
Gyakori problémák és vásárlási gondok
A nagyáramú MCB-k vásárlói gyakran szembesülnek számos gyakorlati kihívással. Ha ezeket a problémákat a beszerzés előtt kezeli, megelőzhető a késések és a telepítési problémák.
Egyes terméklisták csak általános „nagy megszakítóképességet” említenek. A vásárlóknak kérniük kell a pontos besorolást, szabványt, feszültséget és vizsgálati alapokat.
A 125A kiválasztása a kábelkapacitás és a tényleges tervezési áram ellenőrzése nélkül koordinációs problémákat okozhat.
Nagyobb vezetékekhez olyan sorkapcsokra van szükség, amelyek a szükséges keresztmetszeti területet fogadják. A terminál kompatibilitását vásárlás előtt meg kell erősíteni.
A nemzetközi vásárlóknak gyakran műszaki specifikációkra, tanúsítványokra, rajzokra és termékinformációkra van szükségük a projekt jóváhagyásához.
A professzionális beszállítónak képesnek kell lennie egyértelmű termékadatokkal szolgálni, és segítenie kell a vásárlókat a névleges áram, a megszakítási kapacitás, a kioldási jellemzők és a telepítési követelmények közötti különbségek megértésében.
Miért a Shanghai DaDa Electric Co., Ltd.?
A Shanghai DaDa Electric Co., Ltd. áramkörvédő termékeket fejleszt és gyárt ipari és kereskedelmi elektromos alkalmazásokhoz. Megjelent termékportfóliója tartalmazza az MCB-ket, MCCB-ket, RCBO-kat, RCCB-ket és a kapcsolódó áramkör-védelmi berendezéseket.
A DAB7-125 sorozat nagyobb áramkapacitást és nagy rövidzárlati megszakítási képességet igénylő alkalmazásokhoz készült. A közzétett specifikációk közé tartozik a 15 kA-es nagy megszakítóképesség, a termikus-mágneses kioldó funkció, az áramkorlátozó kialakítás, a pozitív érintkező jelzés és a nagyobb vezetékekhez alkalmas kapcsok. :contentReference[oaicite:1]{index=1}
A gyártó gyári információi leírják a dedikált bélyegző, ponthegesztő, szegecselő, fröccsöntő és összeszerelő műhelyeket is, amelyek támogatják az MCB és MCCB termékek gyártását. :contentReference[oaicite:2]{index=2}
A forgalmazók, elektromos nagykereskedők, panelgyártók és OEM-ügyfelek számára ez a fajta gyártási képesség akkor lehet hasznos, ha a következetes termékellátás, a műszaki dokumentáció és a konfigurációs támogatás fontos része a vásárlási döntésnek.
| Vevői követelmény | Vonatkozó DAB7-125 jellemző |
|---|---|
| Nagyáramú áramkör védelem | Névleges áram 125A-ig |
| Magasabb rövidzárlati követelmények | Akár 15 kA megszakítási teljesítmény a közzétett termékinformációk szerint |
| Túlterhelés elleni védelem | Termikus kioldás funkció |
| Rövidzárlati válasz | Mágneses kioldó funkció |
| Nagyobb vezetők | Nagyméretű kábelkivezetések 35 mm²-es vezetékekhez a gyártó információi szerint |
| Panel telepítés | Moduláris DIN-sínre szerelhető kivitel |
A termékleírásokat a projekt végleges jóváhagyása előtt mindig meg kell erősíteni a legújabb műszaki dokumentációval, különösen akkor, ha a megszakítót erős hibaáramú környezetbe vagy szabályozott elektromos rendszerbe telepítik.
Gyakran Ismételt Kérdések
A 15KA egy 15 kA-es rövidzárlati megszakító képességet jelent az alkalmazandó meghatározott vizsgálati feltételek mellett. Ez jelzi a várható rövidzárlati áram szintjét, amelyet az eszköz megszakítására terveztek a vonatkozó névleges és szabvány szerint.
Nem. A kiválasztásnál figyelembe kell venni a vezeték kapacitását, a terhelési jellemzőket, a rendszer feszültségét, a környezeti feltételeket, a hibaáramot, a póluskonfigurációt és a vonatkozó elektromos követelményeket.
A 125A a megszakító névleges áramára vonatkozik, míg a 15kA a rövidzárlati megszakító képességére utal. Leírják a védőeszköz különböző jellemzőit.
Megfelelő ipari elosztóáramköröknek tekinthető, ha az elektromos rendszer megfelel a termék által meghatározott névleges értékeknek és beépítési követelményeknek.
Nem. A megszakítóképesség csak az egyik kiválasztási tényező. A feszültséget, a névleges áramot, a kioldási jellemzőket, a vezetékek koordinációját, a póluskonfigurációt és a telepítési feltételeket is értékelni kell.
A hővédelem a tartós túlterhelési állapotokat kezeli, míg a mágneses védelem gyorsan reagál a nagyáramú hibaállapotokra, például a rövidzárlatokra.
A Shanghai DaDa Electric közzétett DAB7-125 információja szerint a nagy kábelterminálok alkalmasak réz- és alumíniumkábelekhez 35 mm²-ig. A vezeték pontos elrendezését a beépítés előtt mindig meg kell erősíteni az aktuális műszaki dokumentációval.
A vevőnek kérnie kell a műszaki adatlapot, az alkalmazandó szabványokat, a névleges feszültséget, a megszakítási kapacitás adatait, az útjellemzőket, a méretrajzokat, a terminálinformációkat, a rendeltetési piac szempontjából releváns tanúsítványokat és csomagolási adatokat.
Végső megfontolások
A 125 15KA miniatűr áramkör-megszakító a követelmények meghatározott kombinációját elégíti ki: viszonylag nagy áramkapacitás és fokozott rövidzárlati megszakítási képesség. A mérnökök és a beszerzési csapatok számára elengedhetetlen, hogy megértsék, mit jelentenek az egyes minősítések a helyes műszaki döntés meghozatalához.
A legfontosabb szempontok túlmutatnak a „125A” és „15kA” számokon. A teljes értékelésnek tartalmaznia kell a névleges feszültséget, a hibaáramot, a kioldási jellemzőket, a póluskonfigurációt, a vezetékek kompatibilitását, az alkalmazandó szabványokat, a telepítési környezetet és a fizikai méreteket.
A Shanghai DaDa Electric Co., Ltd. DAB7-125 sorozata a nagyáramú védelmet hőmágneses működéssel, áramkorlátozó kialakítással, nagy kábelterminálokkal és akár 15 kA-ig publikált megszakítóképességgel kombinálja. Ezek a jellemzők teszik a terméket relevánssá számos ipari és kereskedelmi elosztási alkalmazásban, ha megfelelően illeszkedik az elektromos rendszerhez.
