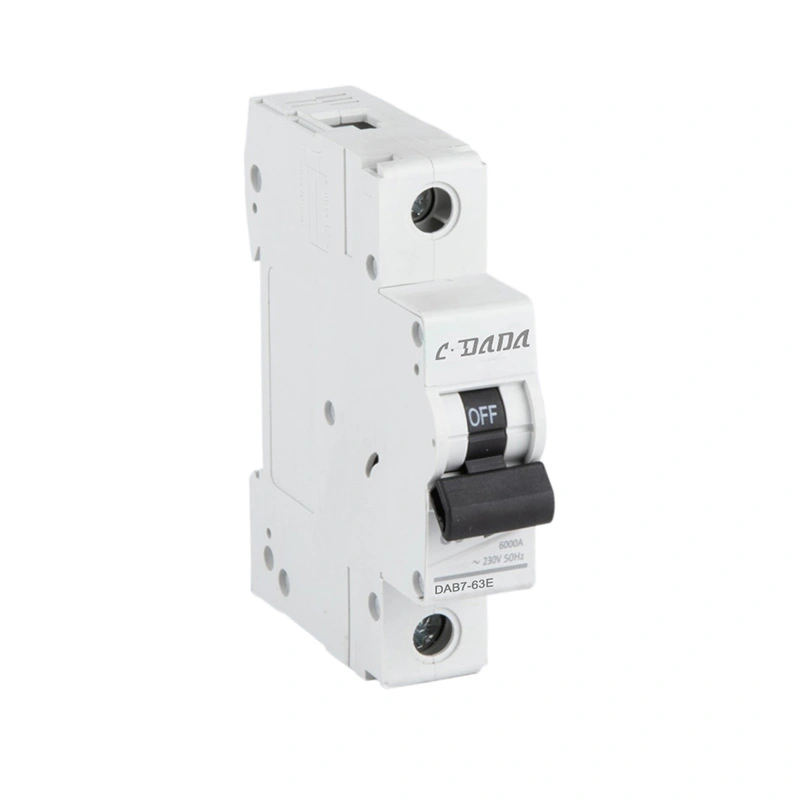

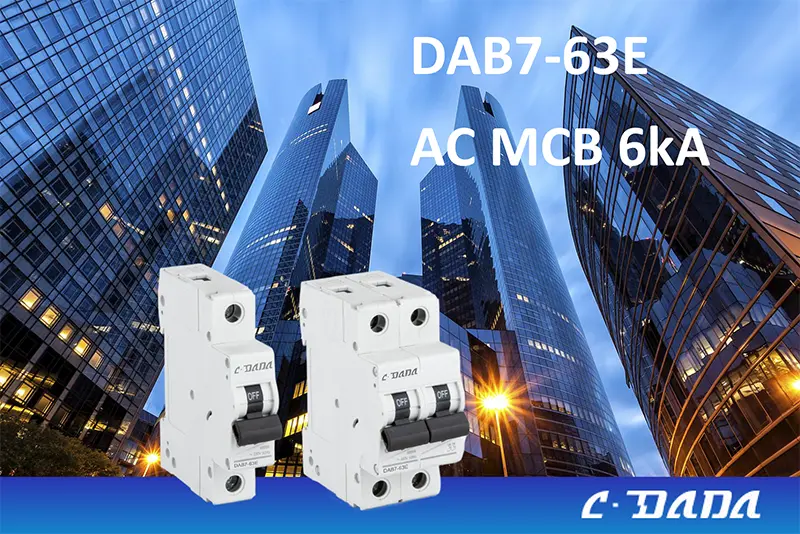

1P 6kA AC miniatűr megszakító
Model:CDADA Series AC MCB
Bátran forduljon a CDADA-hoz, és szerezze be 1P 6kA AC miniatűr megszakítónkat gyári közvetlen áron, amely megbízható túlterhelés- és rövidzárlatvédelmet kínál kompakt DIN-sínes kialakítással. Ez a termék precíz termikus-mágneses kioldással és egyértelmű állapotjelzéssel rendelkezik, könnyen telepíthető és karbantartható. Stabil teljesítményt nyújt a lakossági és a kiskereskedelmi áramkörök számára, biztonságos tápellátást és hosszú élettartamot biztosítva.
A CDADA 1P 6kA AC Miniature Circuit Breaker egy kiváló minőségű egypólusú miniatűr megszakító, amelyet váltakozó feszültségű kisfeszültségű rendszerekhez terveztek. Megbízható védelmet nyújt túlterhelés és rövidzárlat ellen, hatékonyan védi az elektromos áramköröket és a csatlakoztatott berendezéseket. A szigorú nemzetközi szabványok szerint gyártott AC MCB ideális a forgalmazóknak, az OEM-eknek és az elektromos vállalkozóknak, akik tartós, költséghatékony védelmi megoldásokat keresnek.
A termék jellemzői és előnyei
★ Kompakt kialakítás: Helytakarékos szerkezet szabványos elosztótáblákhoz
★ Nagy megszakítási kapacitás: 6 kA rövidzárlati megszakítási képesség a fokozott biztonság érdekében
★ Precíziós kioldás: A hőmágneses kioldóegység pontos túlterhelés- és rövidzárlatvédelmet biztosít
★ Állapotjelzés törlése: Látható BE/KI ablak az áramkör állapotának gyors ellenőrzéséhez
★ Biztonságos vezetékezés: Kiváló minőségű csatlakozók stabil csatlakozással, csökkentve az érintkezési ellenállást
★ Tartós konstrukció: Lángálló ház magas hőmérséklet-állósággal
★ Egyszerű telepítés: Szabványos 35 mm-es DIN-sínre szerelhető rögzítés a gyors összeszerelés érdekében
★ Megbízható minőség: 100%-ban teljes körű ellenőrzés a szállítás előtt, egyenletes teljesítmény
Alkalmazások
★ A CDADA 1P 6kA AC miniatűr áramkör-megszakítót széles körben használják:
★ Lakóépületek, lakások és villák
★ Irodaházak, bevásárlóközpontok és kereskedelmi létesítmények
★ Könnyűipari műhelyek és gyártóüzemek
★ Bevásárlóközpontok, szállodák és éttermek
★ Közlétesítmények és infrastrukturális projektek
★ Világítási áramkörök és kis teljesítményű berendezések védelme
Műszaki paraméterek
|
Tétel |
Specifikáció |
|
Modell |
CDADA sorozatú AC MCB |
|
Standard |
IEC60898 |
|
Írja be |
AC MCB (miniatűr áramköri megszakító) |
|
lengyelek |
1P,2P,3P,4P |
|
Breaking Capacity |
6 kA |
|
Névleges áram |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Kioldó görbe |
B, C, D (nem kötelező) |
|
Névleges feszültség |
AC 230V, 400V |
|
Szigetelési feszültség |
600V |
|
Impulzus feszültség |
6kV |
|
Védelmi fokozat |
IP20 |
|
Telepítés |
35 mm-es DIN sín |
|
Üzemi hőmérséklet |
-5 ℃ ~ +40 ℃ |
|
Mechanikai élettartam |
≥20 000 művelet |
|
Elektromos élettartam |
≥4000 művelet (névleges áramerősséggel) |
|
Szabványoknak való megfelelés |
IEC60898-1, IEC60898-2 |
Vázlat méretei
★ Szélesség: 17,8 mm pólusonként (normál egypólusú méret)
★ Magasság: Körülbelül 85-92 mm (az aktuális névleges értéktől függően)
★ Mélység: kb. 68-72mm
★ Bekötési kapacitás: 1,5-16 mm² rugalmas vagy merev rézkábel
★ Szabványos kompatibilitás: Minden 35 mm-es DIN sínrendszerhez használható (TS35/7.5, TS35/15)
IEC 60898-1

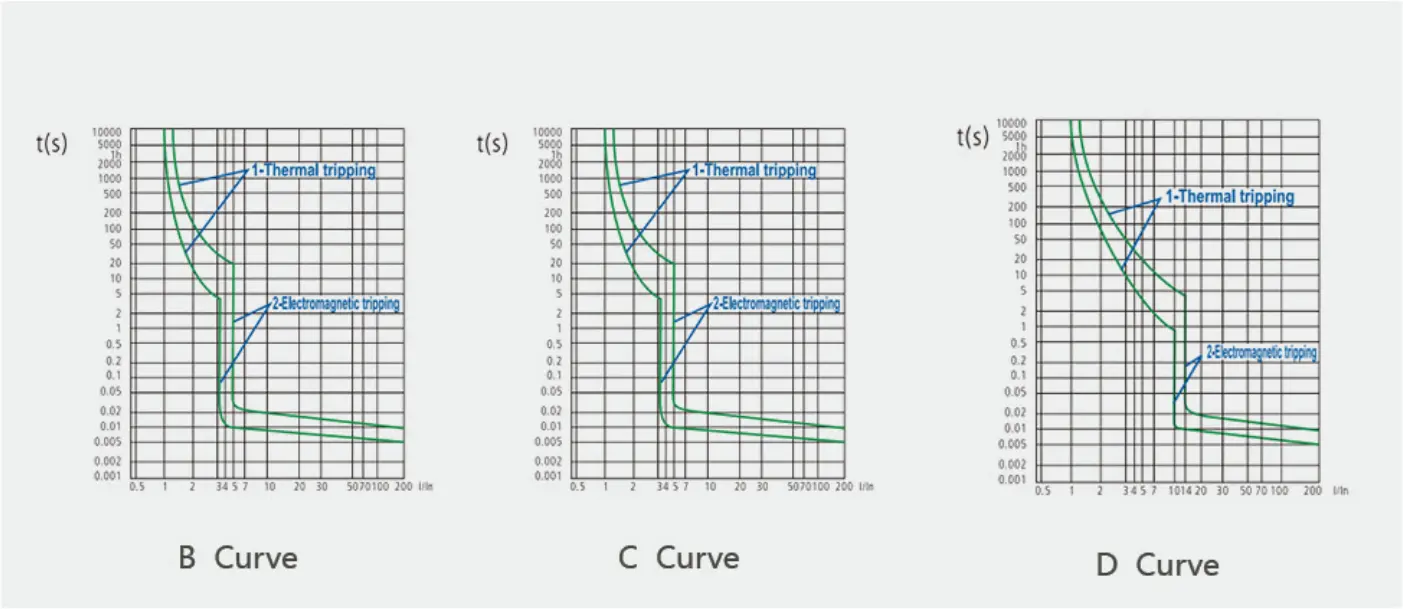

Mágneses kioldás
Áramköri rövidzárlat esetén a pillanatnyi kioldást egy vasmagos mágnes éri el. Az 1EC60898 szabvány szerint ez a termék három típusra osztható: B, C és D.
|
|
Tesztáram |
Kioldási idő |
Alkalmazások |
|
B görbe |
3ln 5ln |
0,1 |
A B típus csak aktív terhelésekre vonatkozik: -Elektromos bojler-Vízbojler-Elektromos kemence |
|
C görbe |
5In 10ln |
0,1 |
A C típus normál terhelésre alkalmas: - Lámpa - Tápcsatlakozó - Kis teljesítményű motor |
|
D görbe |
10ln 20In |
0,1 |
Az áramkörök vezérlése és védelme pillanatnyi túlfeszültséggel (nagy motorok) |
Termikus kioldás
●Ha az áramkörben túlterhelés lép fel, a megszakító bimetál szalagja a hő hatására meggörbül, ami az érintkezők szétválását és hőkioldást okoz;
●Az IEC szabvány meghatározza a különböző túlterhelési áramok kioldási időtartamát;
●A referencia tesztkörnyezeti hőmérséklet 30 °C.
|
Tesztáram |
Kioldási idő |
|
1.13ln |
t z 1h (in ≦ 63A) |
|
1,45 ln |
t<1h(In ≦ 63A) |
|
2,55 ln |
1s<1h<60s(In≤32A)1s |

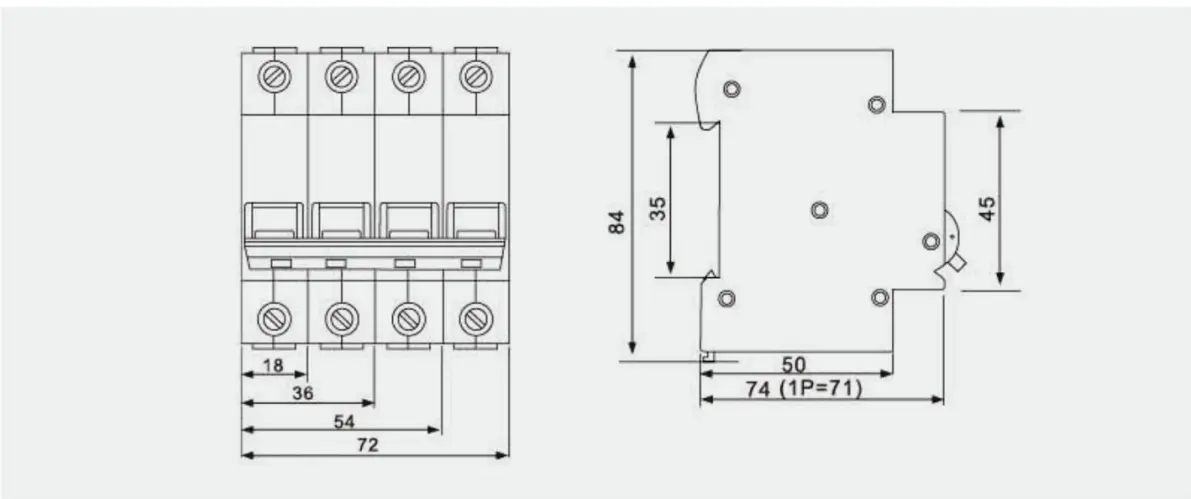

● Termék- és beépítési méretek (MM)
A termék egy vezetősínre van felszerelve, melynek maximális csatlakozási kapacitása 25 mm2.
Minőségellenőrzés
★ ISO9001 tanúsítvánnyal rendelkező gyártás: Szigorú minőségirányítási rendszer a gyártás során
★ Átfogó tesztelés: 100%-os ellenőrzés, beleértve a kioldási jellemzőket, a hőmérséklet-emelkedést és a feszültségteszteket
★ Házon belüli gyártás: a kulcsfontosságú alkatrészek 90%-a belső gyártású a minőségi konzisztencia érdekében
★ Környezetvédelmi tesztelés: Magas/alacsony hőmérsékletű működés, nedvességállóság ellenőrzése
★ Megbízhatóság: Hosszú távú tartóssági vizsgálat a meghosszabbított élettartam érdekében
Csomagolás és Szállítás
★ Szabványos exportcsomagolás: Hullámkarton védelemmel
★ Tiszta címkézés: Modellszám, aktuális besorolás, pólusszám, mennyiség és tanúsítási információk
★ Védőcsomagolás: 12 egységnyi csoportos doboz a szállítás közbeni sérülések elkerülése érdekében
★ Szállítási lehetőségek: Alkalmas tengeri, légi és szárazföldi szállításra; ömlesztve szállítható
★ Egyedi csomagolás: OEM csomagolási lehetőségek állnak rendelkezésre a márkapartnerek számára
Ügyfél-siker esetek
★ A CDADA 1P 6kA AC Miniature Circuit Breaker hosszú távú együttműködést alakított ki ügyfeleivel világszerte:
★ Lakossági projektek: Délkelet-Ázsiában, Közel-Keleten és Dél-Amerikában lakásfejlesztőknek szállítják
★ Kereskedelmi telepítések: Partnerség az európai, afrikai és ázsiai villamosipari vállalkozókkal kereskedelmi építési projektekhez
★ OEM-partnerségek: Együttműködik a globális elektromos márkákkal saját címkézés és testreszabott megoldások érdekében
★ Ipari alkalmazások: Gyártó létesítmények számára biztosítják a gépek és berendezések védelmét
★ Forgalmazói hálózatok: Több mint 30 ország regionális forgalmazóival való együttműködés, hogy megfeleljen a helyi piacnak
