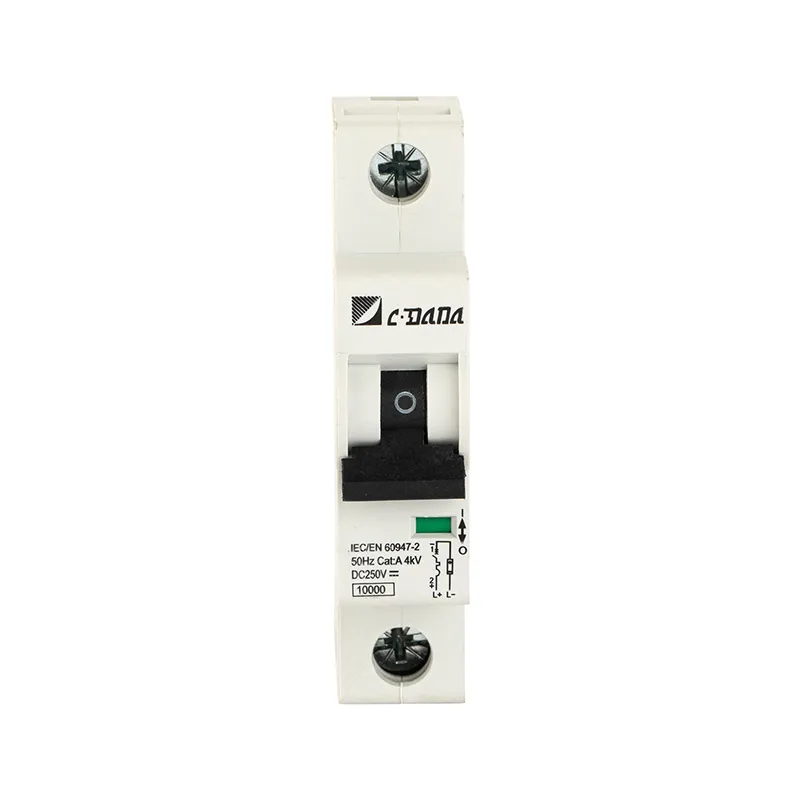

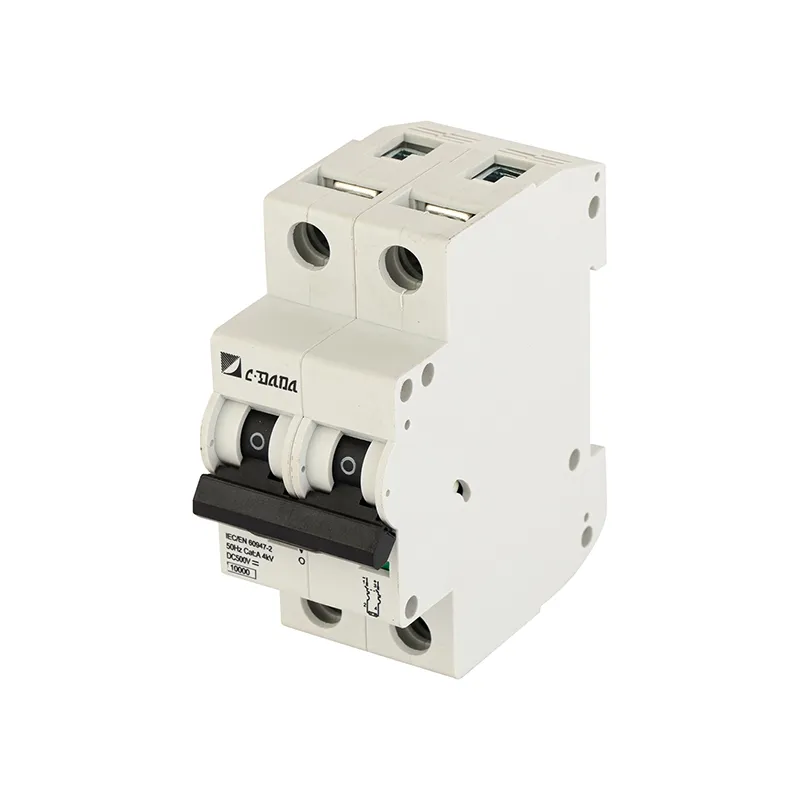

250V DC miniatűr megszakító

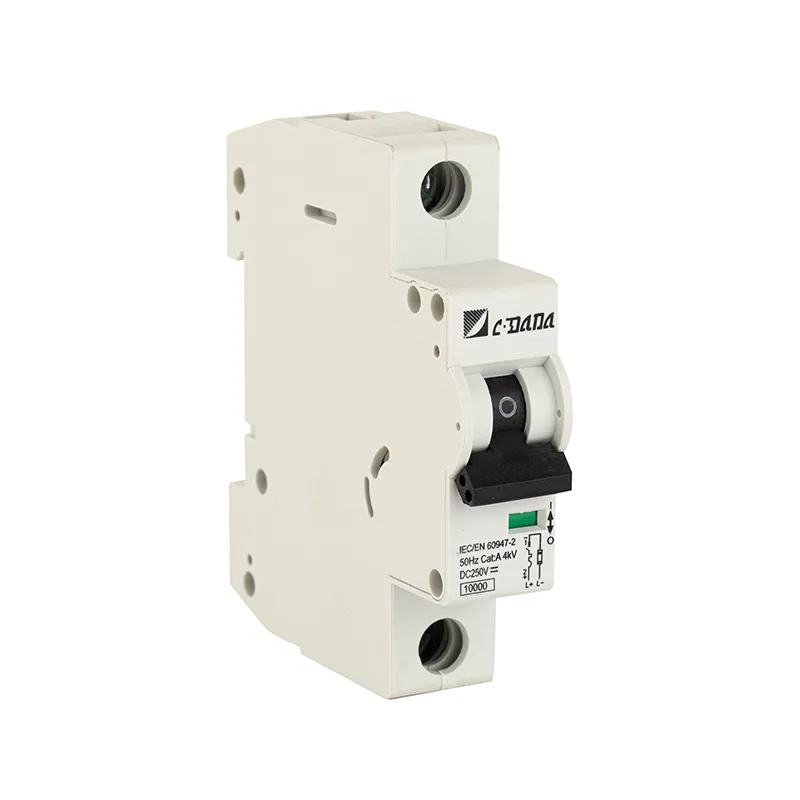

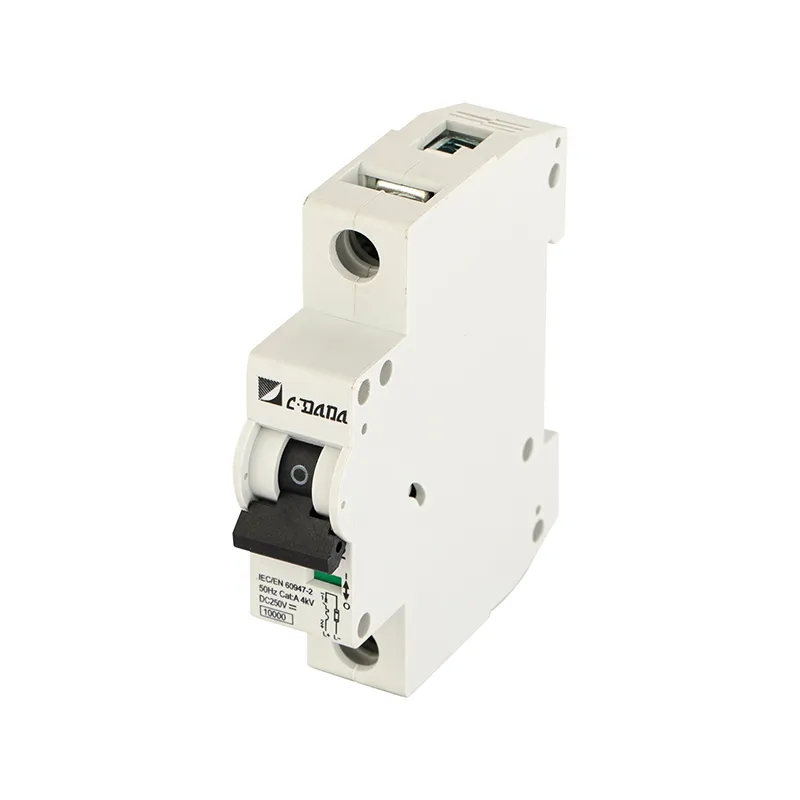

Védje meg egyenáramú áramköreit a CDADA DAB7-63 250 V DC miniatűr áramkör-megszakítóval (MCB) – 250 V DC-ig, a Shanghai DADA Electric CO., LTD, egy megbízható kínai gyár által tervezett megbízható túlterhelés és rövidzárlat elleni védelem érdekében a modern napelemes (PV), távközlési, egyenáramú akkumulátor-tárolási rendszerekben.

A szabványos AC megszakítókkal ellentétben a DAB7-63 kifejezetten egyenáramú alkalmazásokhoz készült, ahol az ívkioltás nagyobb kihívást jelent az állandó feszültségpolaritás miatt. Magas, 6000 A-es megszakítókapacitásával 250 V DC-n, gyorsan megszakítja a hibaáramot, hogy megakadályozza a fordított áram, az inverter visszacsatolás vagy a húrhibák okozta károkat – így alapvető biztonsági elem a lakossági és kereskedelmi napelemes rendszerekben.

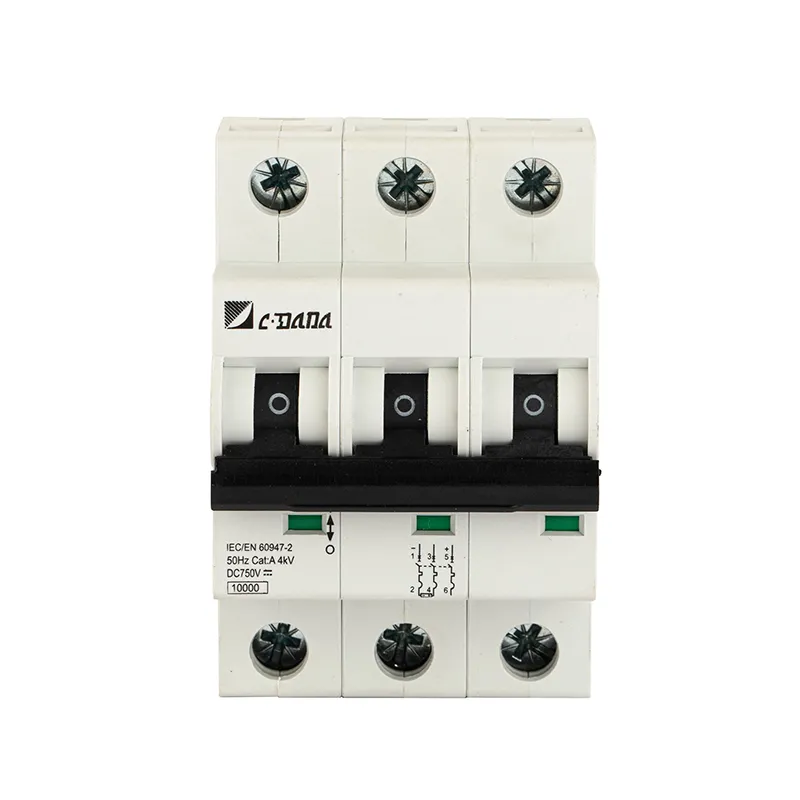

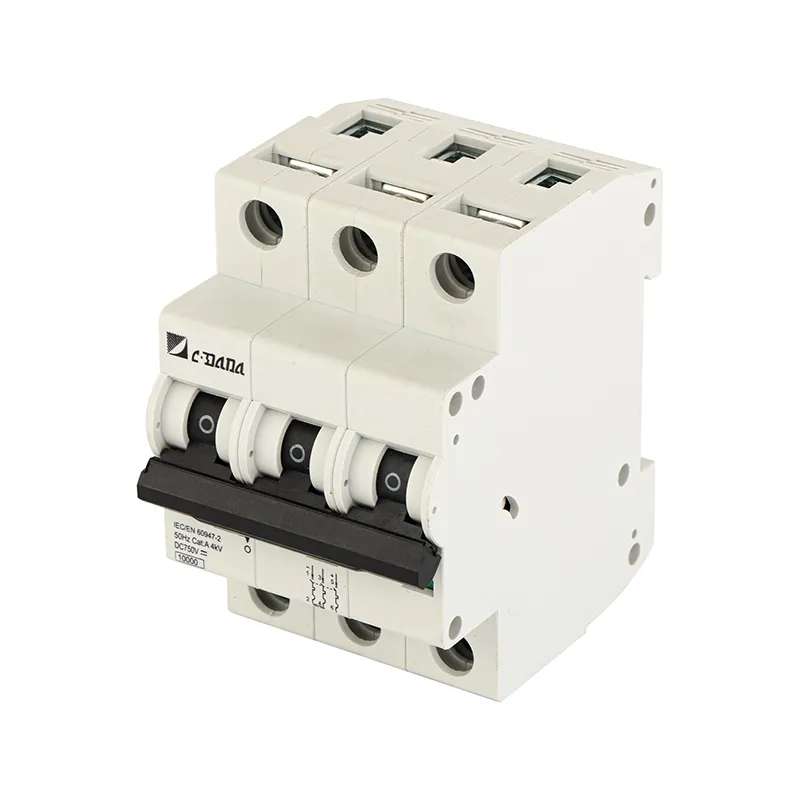

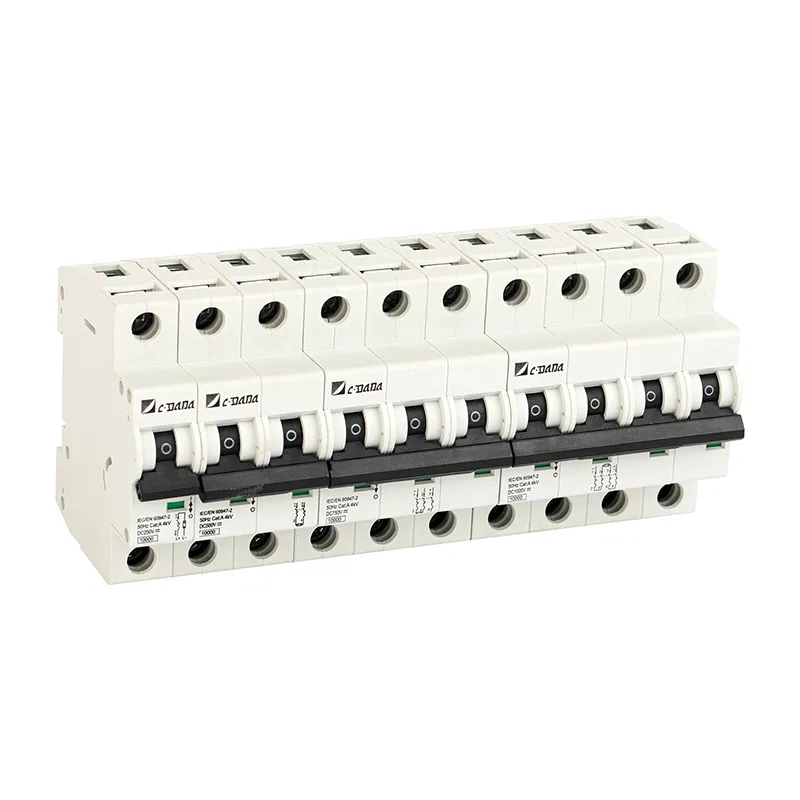

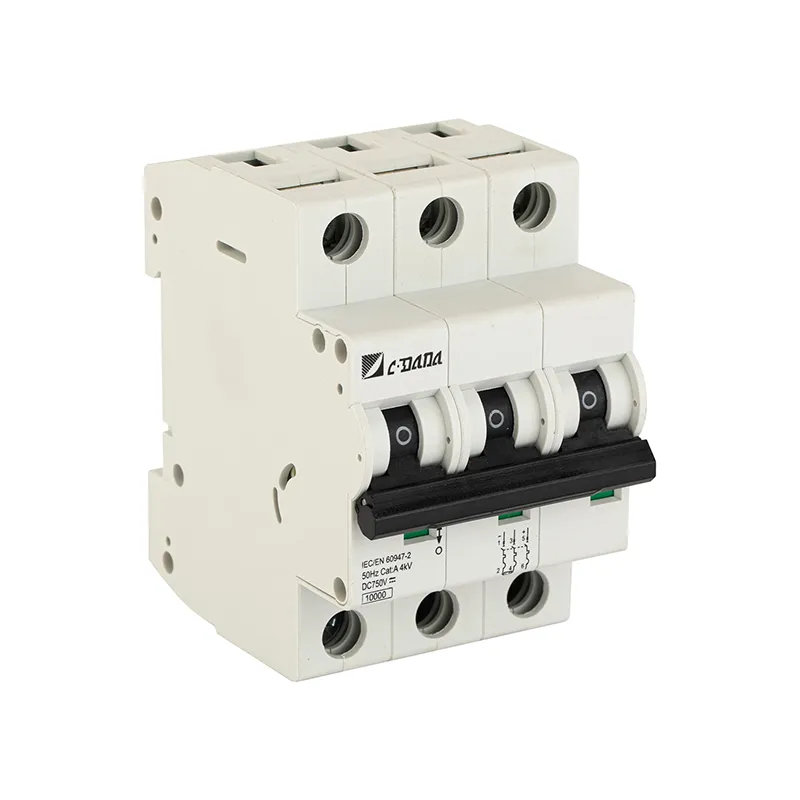

13 árambesorolásban (1A–63A) és 1P konfigurációban kapható 250 V egyenáramhoz, valamint 2P (500 V), 3P (750 V) és 4P (1000 V) értékre is skálázható a nagyobb feszültségű PV tömbökhöz. A megszakító kettős bekötési lehetőséggel (kábel vagy gyűjtősín), egyértelmű érintkezőpozíció jelzéssel és gyors gyártású/gyors megszakító mechanizmussal rendelkezik a fokozott ívelnyomás érdekében. Teljes mértékben megfelel az IEC 60947-2, IEC 60947-8, CCC és EU RoHS szabványoknak, és biztosítja a globális biztonsági és környezetvédelmi szabványokat.

Legfontosabb specifikációk

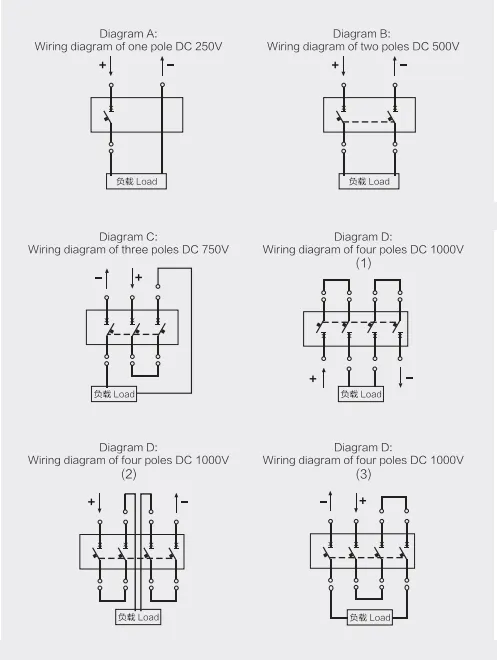

Bekötési rajz

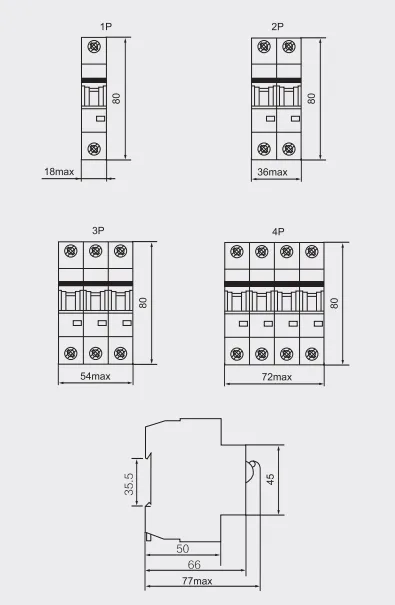

Miniatűr DC megszakító körvonala és beépítési méretei

Miért válassza a CDADA DC MCB 250V-ot?

★ Egyenáramú rendszerekhez készült

Az optimalizált ívkivezetés biztosítja az egyenáramú hibaáramok biztonságos megszakítását – ellentétben az újrahasznosított AC megszakítókkal.

★ Solar PV Ready

Kritikus a PV modulok fordított árammal és az inverter meghibásodásával szembeni visszacsatolás elleni védelmében – növeli a rendszer megbízhatóságát.

★ Nagy megszakítási kapacitás

A 6 kA 250 V DC-n megfelel a legtöbb lakossági és kiskereskedelmi napelemes rendszer követelményeinek.

★ Globális tanúsítványok

IEC + CCC + RoHS = megbízható teljesítmény Ázsiában, Európában, Afrikában és Latin-Amerikában.

★ Felhasználóbarát kialakítás

Az átlátszó érintkezési pozíció ablak megakadályozza a helytelen működést; A kettős vezetékezés leegyszerűsíti a panel integrációját.

★ Széles működési tartomány

Megbízhatóan működik –35°C-tól (hideg éghajlat) és +70°C-ig (forró tetők vagy házak).

Miért válassza a CDADA-t?

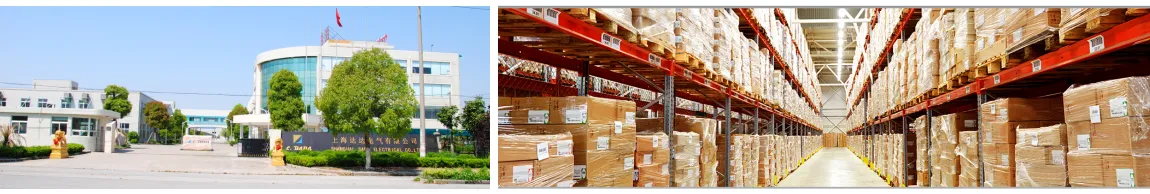

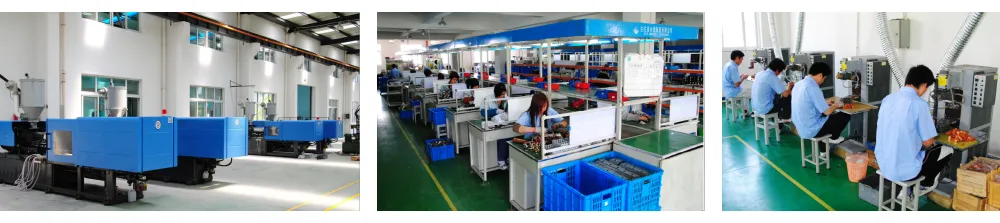

★ Több mint 42 éve vagyunk gyártók. Cégünk 1983-ban épült, az elmúlt években nagyon gyorsan fejlődött. Több mint 1000 termékkel saját megszakítónkat terveztünk és készítettünk, amely a már kapható OEM megszakítók és tömítések köré épül. Új koncepciót alkotunk, hogy diverzifikált férfi megszakítókat készítsünk az ügyfelek igényeinek kielégítésére.

★ Több mint 42 éves tapasztalattal rendelkezünk házon belüli tervező- és gyártóberendezésekkel a gyors, minőségi átfutás érdekében.

★ Nagyon gyors visszajelzési csapatunk van. A megkeresésekre 1 munkanapon belül, a 3D 1 munkanapon belül válaszolt.

★ Csomagolás

Ügyfeleink többsége közvetlenül a tervnyomatán ad nekünk termék- vagy csomagolásspecifikációt. Örömmel dolgozunk Önnel, hogy teljesítsük igényeit.

★ Világhírű villamos energia Power Gen kiállítás

Kiállításunk kiterjed a világra, Dubaira, Brazíliára, Oroszországra, Hannoverre, Egyiptomra, Ausztriára, Iránra, Mexikóra és más szakmai erőkiállításokra

Tipikus alkalmazások

Napelemes fotovoltaikus rendszerek: Húrvédelem a kombinálódobozokban

Akkumulátor energiatárolása: DC oldali túláramvédelem

Távközlési tápszekrények: –48V vagy +24V DC elosztás

Elektromos járművek töltőállomásai: Egyenáramú segédáramkörök

Ipari vezérlőpanelek: PLC, érzékelő és működtető egyenáramú tápellátás

GYIK

1. kérdés: Használhatok AC MCB-t egyenáramú 250 V-os áramkörökhöz?

1. válasz: Nem. A váltakozó áramú megszakítók a nulla keresztezésre támaszkodnak az ívek kioltásához – az egyenáramnak nincs nulla keresztezése, így az ívek továbbra is fennállnak, ami olvadást, tüzet vagy kioldást okoz. Mindig használjon egyenáramú MCB-t, például a CDADA DAB7-63-at.

Q2: Fontos a polaritás?

A2: Igen! A DAB7-63 250 V DC miniatűr áramkör-megszakító bemeneti (teljesítmény +/–) és kimeneti (L+/L–) kapcsaival rendelkezik. A polaritás megfordítása csökkenti az ívoltás hatékonyságát, és érvénytelenítheti a biztonsági tanúsítványt.

3. kérdés: Mi a különbség az 1P, 2P és 4P DC MCB között?

A3:

● 1P: Egy vezetéket véd 250 V DC-n (pl. pozitív vezeték a földelt PV rendszerben)

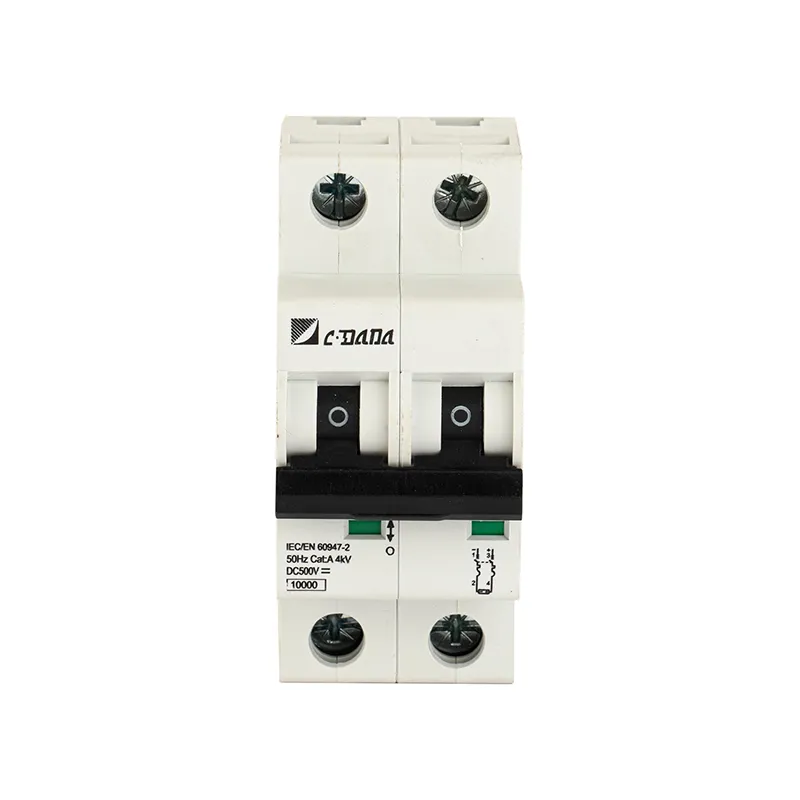

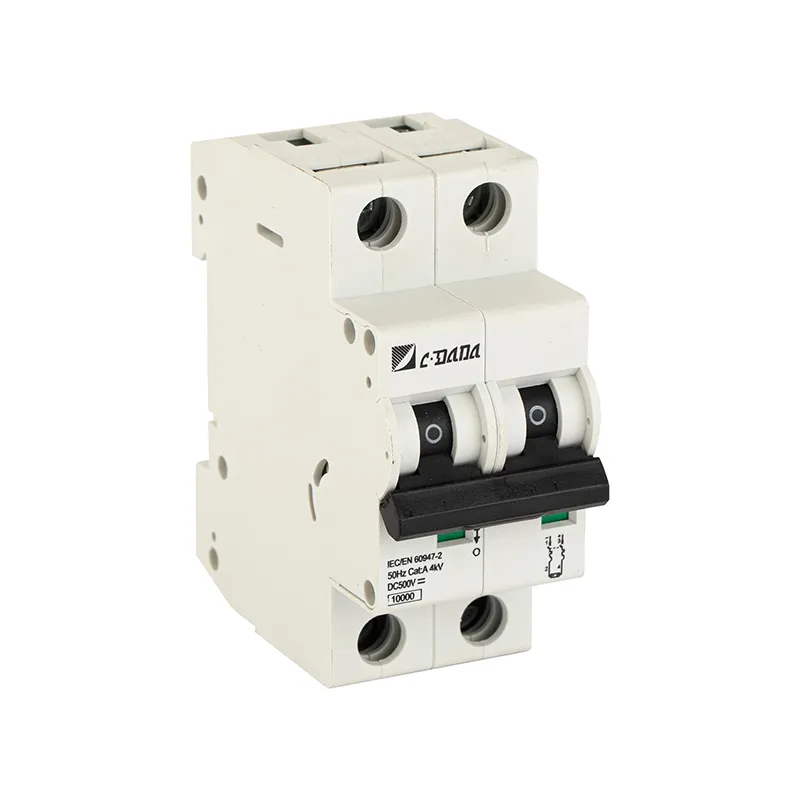

● 2P: 500 V DC feszültségnél megszakítja a + és a – is (lebegő rendszerek)

● 4P: 1000 V-os egyenáramú húrokhoz (nagy kereskedelmi napelemes erőművek)

→ Mindig igazítsa a pólusszámot a rendszer feszültségéhez és a földelési sémájához.

4. kérdés: Használható gyakori váltásra?

V4: Nem – ritka kézi működtetésre (pl. karbantartás) tervezték. A napi kapcsoláshoz használjon DC kontaktort vagy terheléskapcsolót.

5. kérdés: Miért válassza a CDADA-t más DC MCB márkák helyett?

A5: A CDADA a következőket kínálja:

● Valódi egyenáramú ívmegszakítási kialakítás (nem AC-adaptált)

● Teljes IEC + CCC tanúsítás

● Világos vizuális állapotjelző

● Széles áramtartomány (1A–63A) a pontos méretezés érdekében

● Versenyképes árképzés angol nyelvű műszaki dokumentációval
