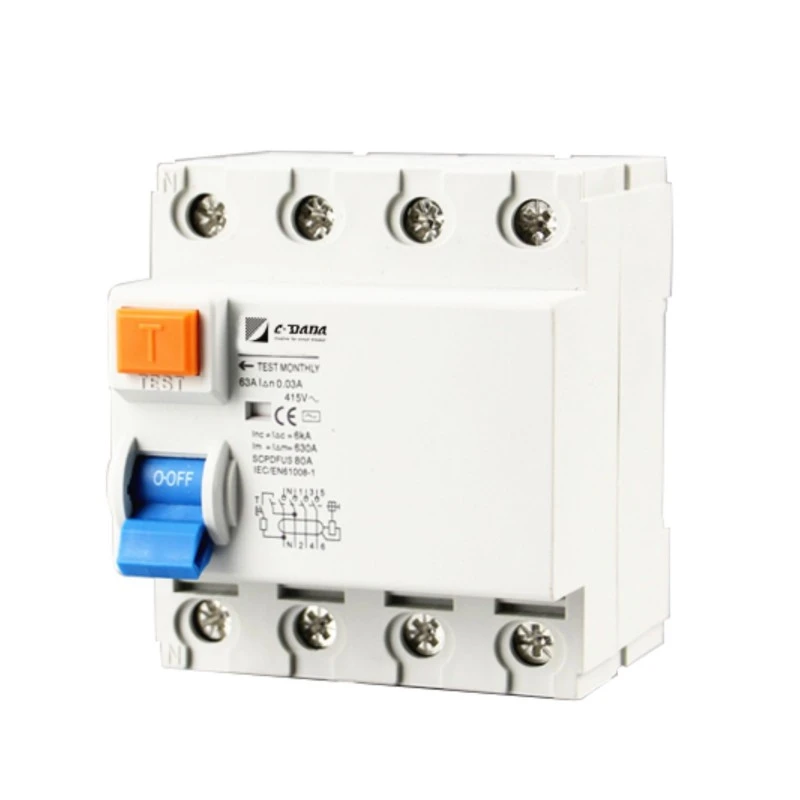

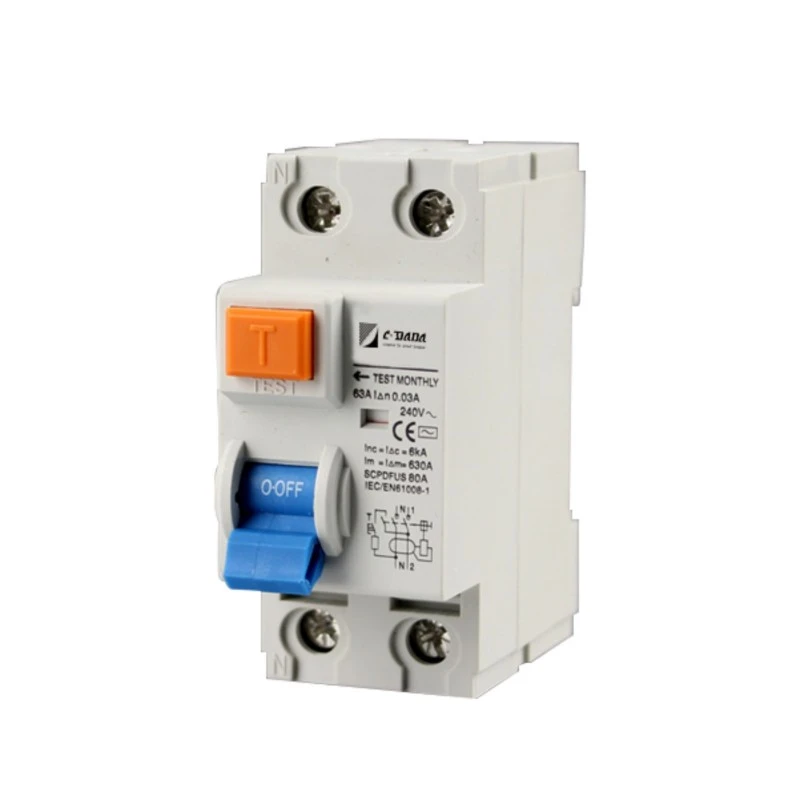

Elektromágneses maradékáram megszakító

A kritikus fontosságú biztonság érdekében, ahol a megbízhatóság nem függhet külső áramforrástól, válassza a CDADA elektromágneses maradékáram-megszakítót (RCCB). A Shanghai DADA Electric CO., LTD által az IEC 61008-1 szabványoknak megfelelően tervezett, tisztán elektromágneses RCCB elektronikus áramkörök vagy segédfeszültség nélkül működik, így immunis az áramingadozásokkal, túlfeszültségekkel és nullaveszteséggel szemben.

2P (1+N) és 4P (3+N) konfigurációban kapható 16A és 100A közötti névleges áramerősséggel és 10mA, 30mA vagy 100mA érzékenységgel, hibamentes földzárlat-védelmet nyújt szennyezett, magas páratartalmú vagy instabil hálózati környezetben.

A 6 kA-es feltételes rövidzárlati besorolással, az importált égésgátló házzal és az érintkező helyzetjelzőjével a CDADA elektromágneses RCCB megbízható az ipari területeken, a vidéki infrastruktúrában és az exportpanelekben, ahol az abszolút mechanikai megbízhatóság a legfontosabb.

Legfontosabb specifikációk

Típus: elektromágneses RCCB (nincs elektronika, nincs szükség kiegészítő tápellátásra)

Szabvány: IEC 61008-1

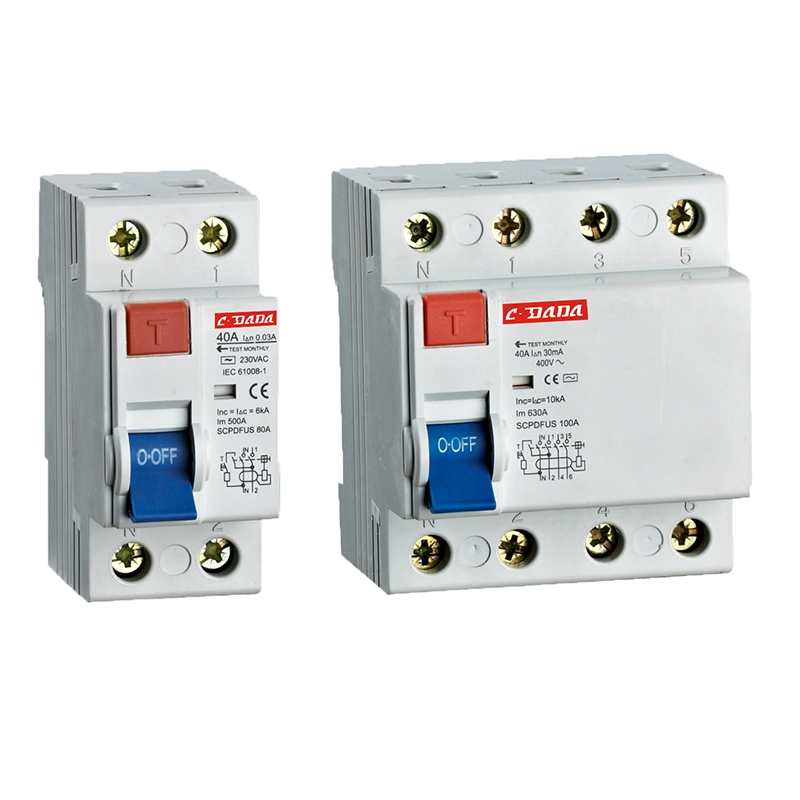

Pólusok: 2P (1+N) vagy 4P (3+N)

Névleges áram (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Névleges feszültség:

2P: 240V AC

4P: 240/415V AC

Érzékenység (I△n): 10mA, 30mA, 100mA

Kioldásmentes áram: 0,5 × I△n

Kioldási idő I△n-nél: ≤ 0,1 másodperc

Gyártási és megszakítási kapacitás (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Feltételes rövidzárlati áram (Inc): 6kA

Impulzusálló feszültség (Uimp): 6000V

Védettség: IP20

Szerelés: 35mm DIN sín, 45mm szélesség

Csatlakozók: tű típusú, legfeljebb 35 mm²-es kábeleket támogat

Ház: Lángálló, hőálló, ütésálló import műanyag

Üzemi hőmérséklet: Alkalmas szennyezett/zord környezetben

Vizuális jelző: Kontaktor állapotjelző (az ON/OFF állapotot mutatja)

Kioldási mechanizmus: Tiszta elektromágneses kioldás – még hálózati feszültség nélkül is működik

Miért válassza a CDADA elektromágneses RCCB-t?

★ Nulla függőség a tápfeszültségtől

Ellentétben az elektronikus RCCB-kkel, az elektromágneses maradékáram-megszakítónak nincs szüksége segédáramra – még akkor is megbízhatóan kiold, ha a nullapont megszakad, a feszültség összeomlik vagy áramszünet esetén.

★ Páratlan megbízhatóság zord körülmények között

A speciális terminálkialakítás és a kiváló minőségű anyagok stabil teljesítményt biztosítanak poros, párás vagy korrozív környezetben – ideális farmokhoz, alagutakhoz és kültéri szekrényekhez.

★ eredendően hibamentes kialakítás

Nincsenek félvezetők = nincs öregedés, nincsenek szoftverhibák, nincs EMI érzékenység. Csak mechanikus-mágneses fizika – évtizedek óta bevált.

★ Globális szabvány megfelelőség

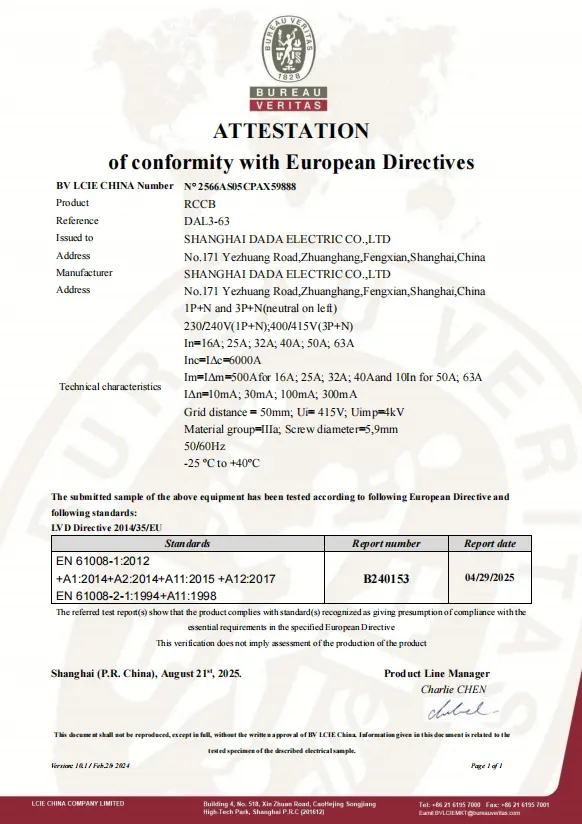

Teljesen megfelel az IEC 61008-1 szabványnak, alkalmas nemzetközi projektekhez, amelyek robusztus, karbantartást nem igénylő védelmet igényelnek.

★ Tiszta működési visszajelzés

A beépített érintkező helyzetjelző azonnali vizuális megerősítést tesz lehetővé – ez kritikus fontosságú a biztonsági ellenőrzésekhez és a karbantartáshoz.

★ Az ügyfelek bizalmas kezelésének tiszteletben tartása mellett számos forgalmazót és OEM-partnert szolgálunk ki világszerte, akik szállítanak a nagy projektekhez és a helyi piacokhoz.

★ Értékesítési és mérnöki csapatunk arra törekszik, hogy minden műszaki megkeresésre 24 munkaórán belül válaszoljon.

Tipikus alkalmazások

Vidéki villamosítás: Instabil vagy gyenge rácsokkal rendelkező területek

Ipari üzemek: Magas EMI környezet (hegesztők, motorok)

Alagutak és bányák: Párás, szennyezett körülmények

Biztonsági mentési rendszerek: ahol a semleges integritás nem garantálható

Exportpanelek: a tiszta elektromágneses megbízhatóságot igénylő piacokra (pl. Afrika egyes részei, Közel-Kelet, Délkelet-Ázsia)

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség az A típusú és az AC típusú RCD-k között? A1:

● AC típus: Csak a sima szinuszos váltóáramú szivárgást észleli (például a fűtés hibáiból).

● A típus: AC + pulzáló egyenáramú szivárgást észlel (pl. telefontöltőkből, LED-meghajtókból, mosógépekből). → Az elektronikus terhelésű modern berendezésekben az A típus szükséges. A CDADA mindkét típust kínálja – erősítse meg alkalmazási igényeit.

2. kérdés: Mi a különbség az elektronikus és az elektromágneses RCCB között?

Funkció	Elektronikus RCCB	Elektromágneses RCCB
Teljesítmény szükséges	Igen (hálózati feszültség kell)	Nem – 0 V-on működik
Semleges függőség	Sikertelen, ha a semleges megszakad	Semleges nélkül is működik
EMI érzékenység	Motorok/VFD-k közelében tévesen kioldhat	Immun az EMI-re
Költség	Alacsonyabb	Kicsit magasabban
Használati eset	Stabil városi rácsok	Kemény, vidéki vagy kritikus rendszerek

3. kérdés: Ez az elektromágneses RCCB támogatja a 30 mA-es személyi védelmet?

A3: Igen – 10 mA, 30 mA és 100 mA-es változatban kapható. A 30 mA-es változat megfelel az életmentő ütésvédelem IEC követelményeinek.

4. kérdés: Használható TT földelőrendszerekben?

A4: Abszolút. Valójában az elektromágneses RCCB-ket részesítik előnyben a TT rendszerekben, mert nem támaszkodnak stabil semleges referenciára – amely hiányozhat vagy nagy impedanciájú lehet a TT-beállításokban.

5. kérdés: Miért válassza a CDADA-t az elektromágneses maradékáram-megszakítóhoz?

A5: A CDADA a következőket szállítja:

● Valódi IEC 61008-1-nek megfelelő elektromágneses kialakítás

● Nincs rejtett elektronika – tiszta mágneses működés

● Kiváló minőségű égésgátló ház a biztonság érdekében

● Bizonyított megbízhatóság szennyezett környezetben

● OEM-támogatás: tömeges árképzés, tanúsítási dokumentumok, gyors mintavétel
