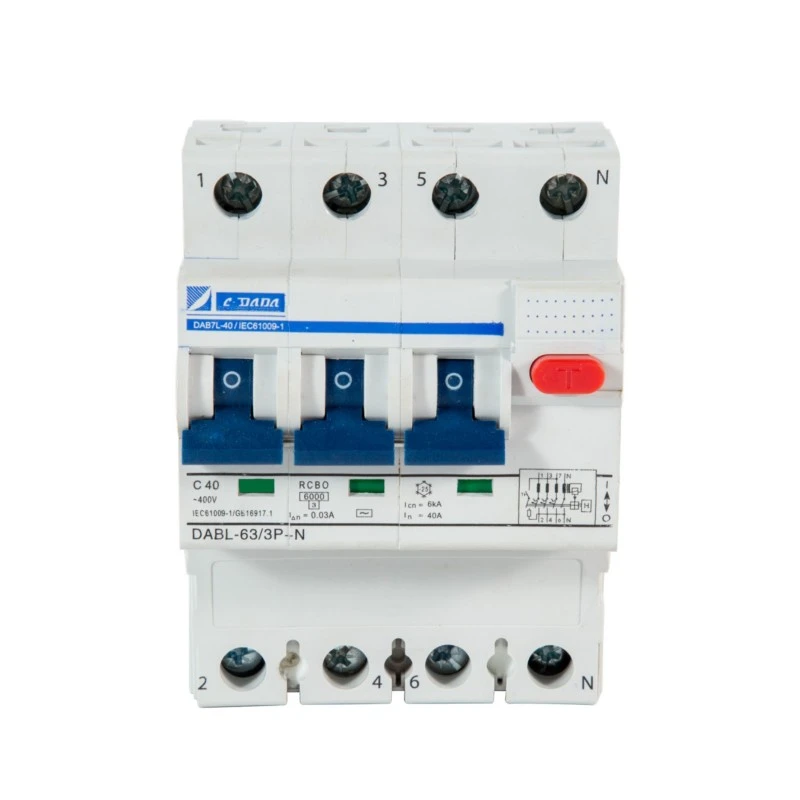

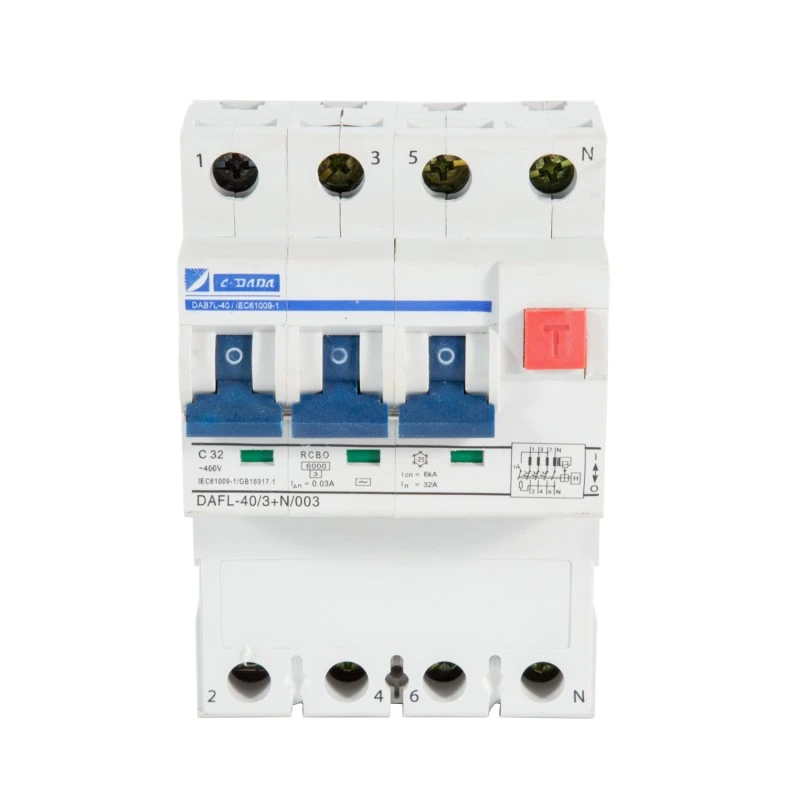

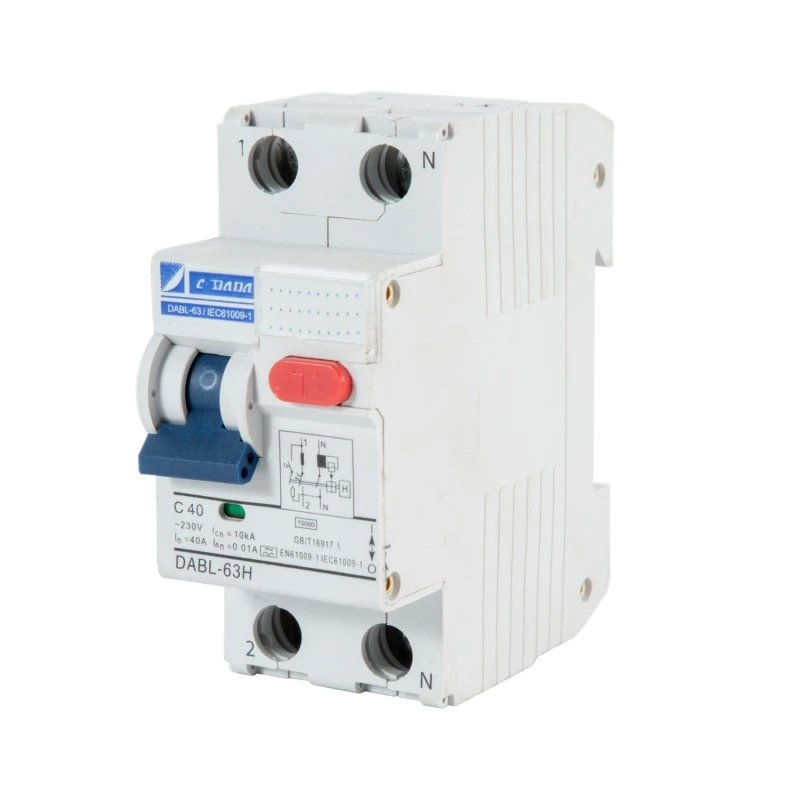

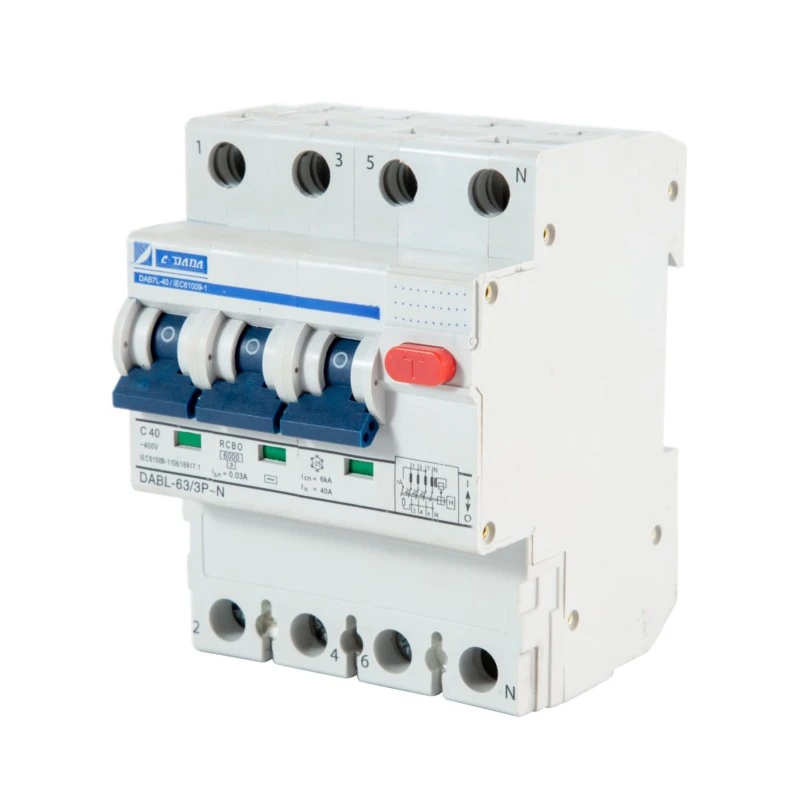

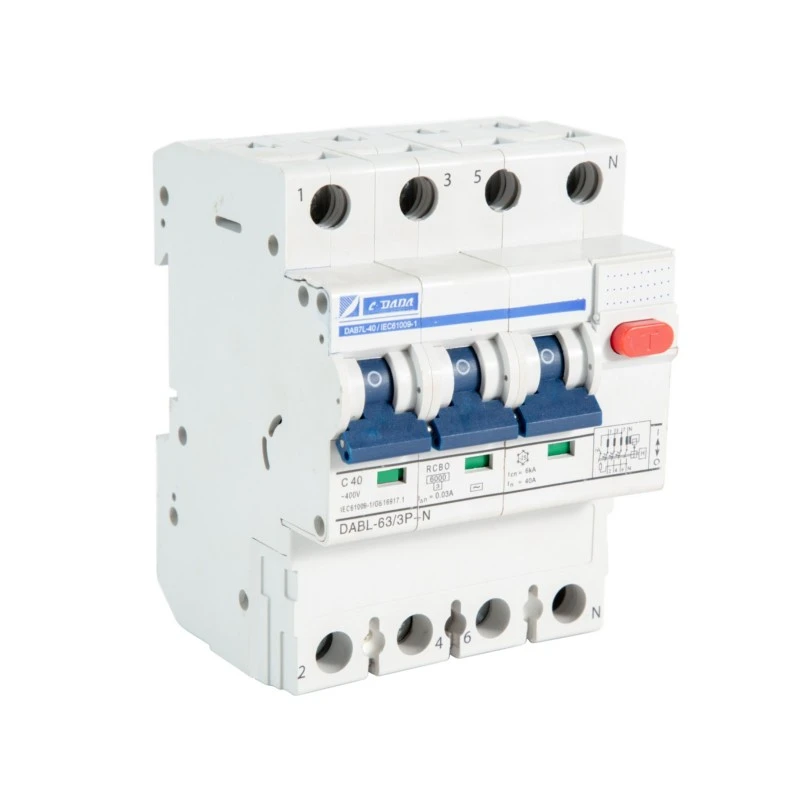

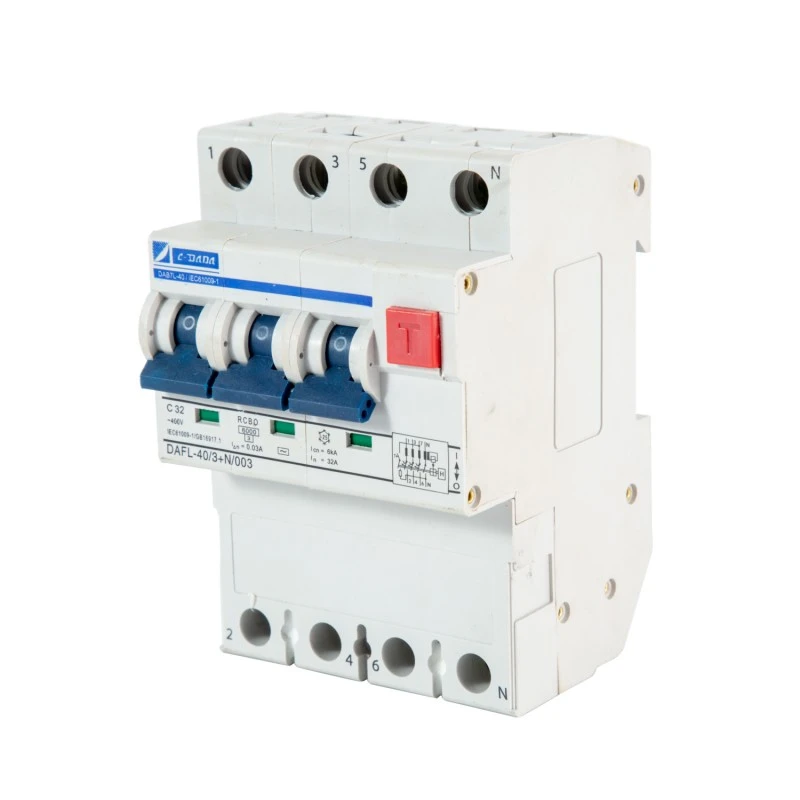

2P 4P Elektromágneses RCBO

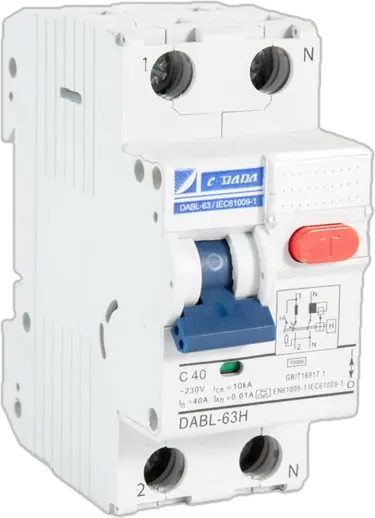

A megalkuvás nélküli biztonság érdekében olyan környezetben, ahol az áramellátás megbízhatósága bizonytalan, a Shanghai DADA Electric CO., LTD. bemutatja a CDADA DABF-63 2P 4P elektromágneses RCBO-t egy valódi 2P/4P elektromágneses maradékáram-megszakító túláramvédelemmel, amely elektronikus alkatrészek vagy külső tápegység nélkül működik. Az IEC szabványoknak megfelelően kialakított RCBO három alapvető védelmet biztosít egyetlen eszközben:

★ Áramütés elleni védelem (30 mA maradékáram érzékeléssel),

★ Túlterhelés elleni védelem (termikus mechanizmus),

★ Rövidzárlati megszakítás (mágneses kioldó, 6kA).

A kültéri aljzatokhoz, garázsokhoz, pincékhez és vidéki létesítményekhez ajánlott DABF-63 továbbra is működik, még akkor is, ha a nullapont elveszik, a feszültség összeomlik vagy áramszünet esetén – ez kritikus előny az elektronikus alternatívákkal szemben. Független érintkező helyzetjelzővel, -25°C és +40°C közötti működési tartományával és robusztus kivezetés-kialakításával hibamentes teljesítményt nyújt ott, ahol a legfontosabb.

Legfontosabb specifikációk

Modell: DABF-63 sorozat

Típus: Elektromágneses RCBO (nincs elektronika, nincs szükség kiegészítő tápellátásra)

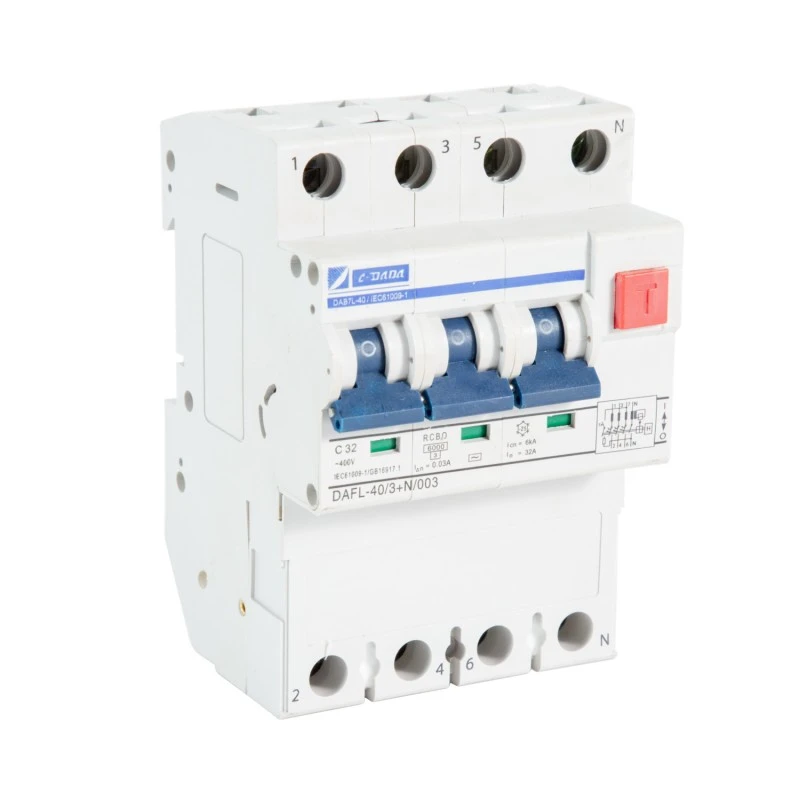

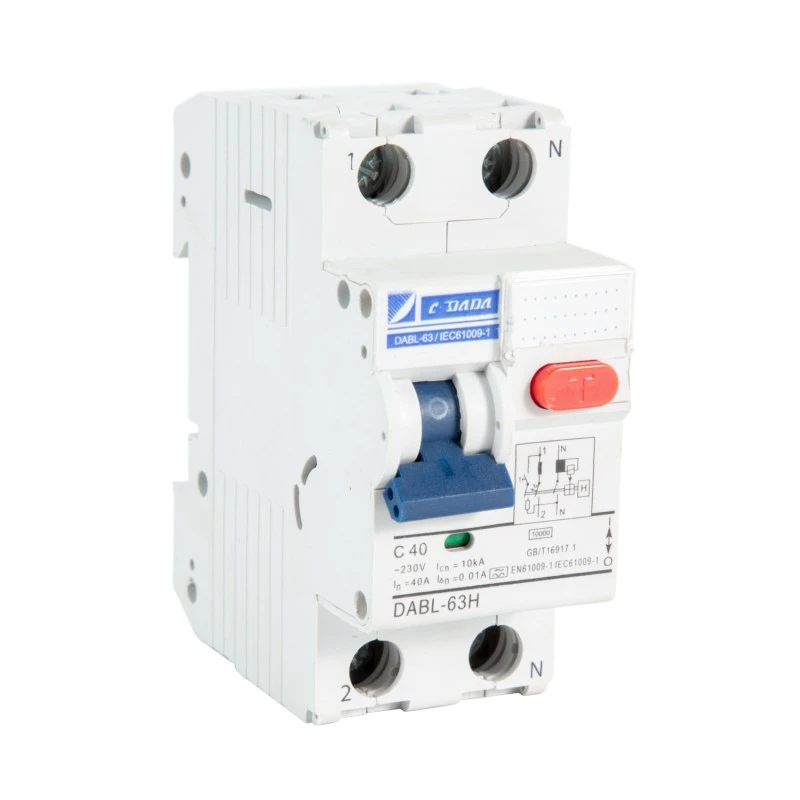

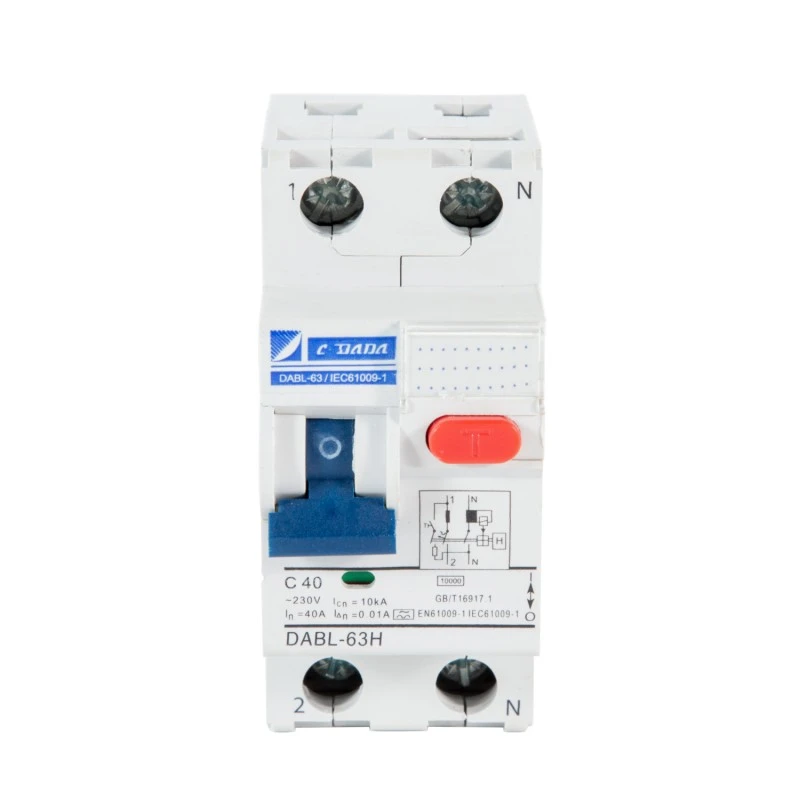

Pólusok: 2P (1+N) vagy 4P (3+N)

Névleges áram (in): 6–63 A (tipikus tartomány a DAB7 platformon)

Maradék érzékenység (I△n): 30 mA (szabvány a személyi védelemhez; 100 mA opcionális)

Kioldásmentes áram: 0,5 × I△n

Kioldási idő I△n-nél: ≤ 0,1 s

Megszakítási kapacitás: 6 kA

Védelmi funkciók:

Maradékáram (szivárgás) – elektromágneses érzékelés

★ Túlterhelés – bimetál termikus

★ Rövidzárlat – mágneses kioldó

★ Működési hőmérséklet: –25°C és +40°C között

Szerelés: 2 modul szélesség 35mm-es DIN sínre

Főbb jellemzők:

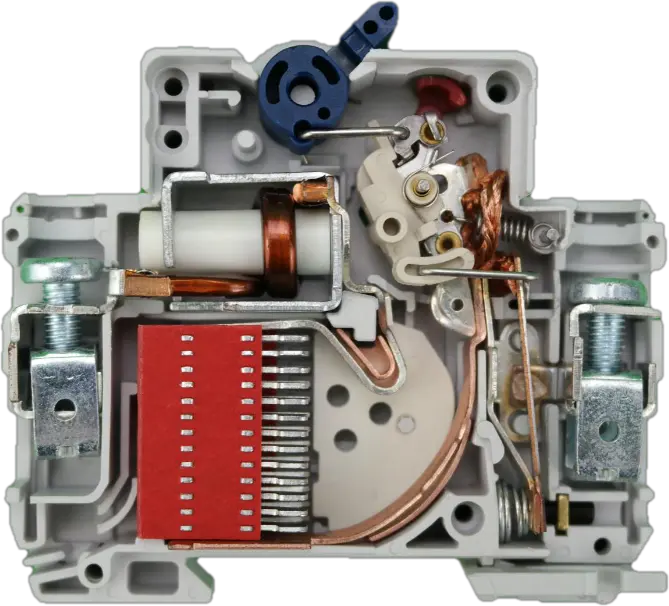

★ Tiszta elektromágneses differenciál mechanizmus

★ Független érintkező helyzetjelző (valódi BE/KI/kioldási állapot)

★ "TESZT" gomb a havi működőképesség ellenőrzéshez

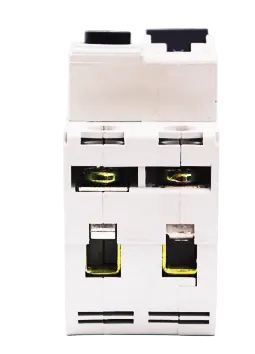

★ Hornyolt kapocskapcsok → kisebb hőveszteség, erősebb tapadás

★ Ezüst hordozó érintkezők → nagy tartósság, alacsony ellenállás

★ Keresztfunkciós csavarok (+/–) → egyszerű telepítés

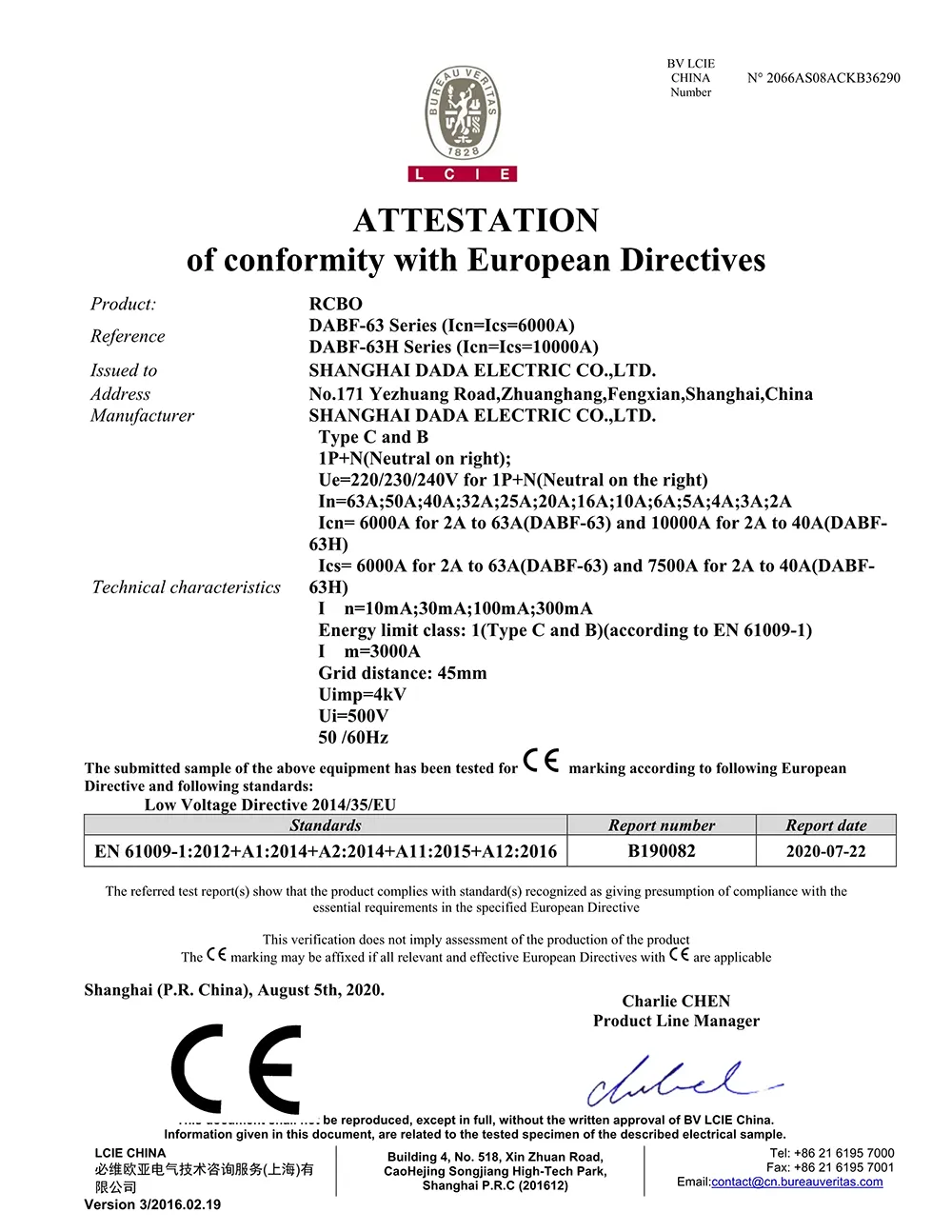

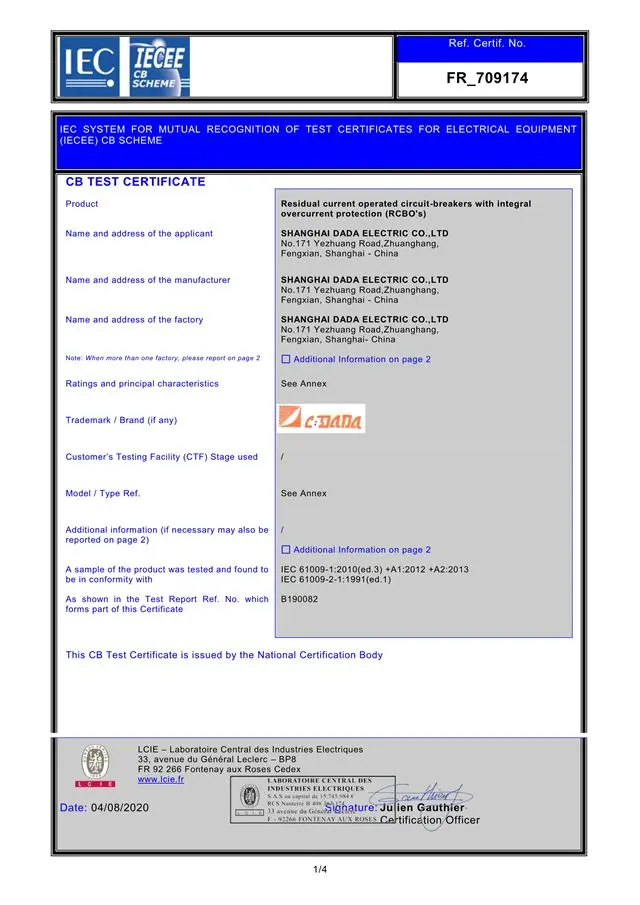

★ Tanúsítványok: CE, CB (RoHS-kompatibilis anyagok)

Miért válassza a CDADA elektromágneses RCBO-t?

★ Áram nélkül működik – soha

Ellentétben az elektronikus RCBO-kkal, a 2P 4P elektromágneses RCBO-nk nem igényel hálózati feszültséget a szivárgás észleléséhez – ez biztosítja a védelmet semleges hiba, áramkimaradás vagy teljes kimaradás esetén.

★ Ideális zord vagy távoli helyekre

Tökéletes vidéki területeken, építkezéseken, farmokon, alagutakban és instabil rácsokkal rendelkező régiókban, ahol az elektronikus eszközök meghibásodhatnak.

★ eredendően hibamentes

Nincsenek félvezetők = nincs öregedés, nincsenek szoftverhibák, nincs EMI érzékenység. Csak bevált elektromágneses fizika.

★ Üzemeltetési állapot törlése

A független érintkezőjelző mutatja a tényleges érintkezési állapotot – ez kritikus a karbantartási és biztonsági auditokhoz.

★ Kompakt és megbízható

A 2 modulos méret a panel helyet takarítja meg, míg az ezüstötvözet érintkezők és a robusztus csatlakozók hosszú élettartamot biztosítanak.

★ Globális megfelelőség

Az IEC, CE és CB szabványok szerint tanúsítva – megbízható export és nemzetközi projektekhez.

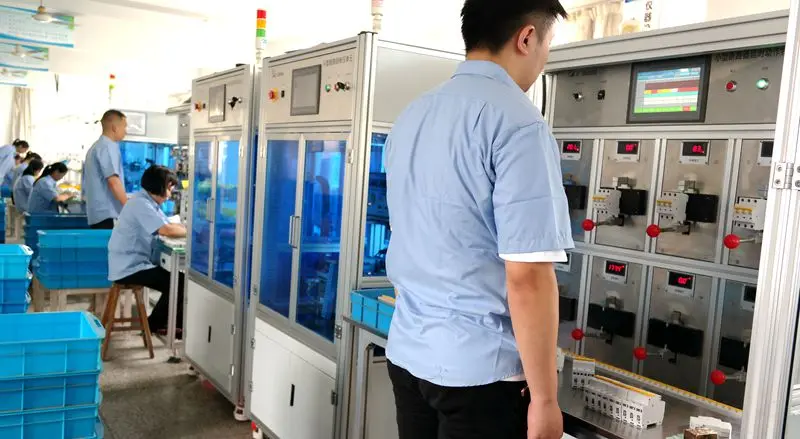

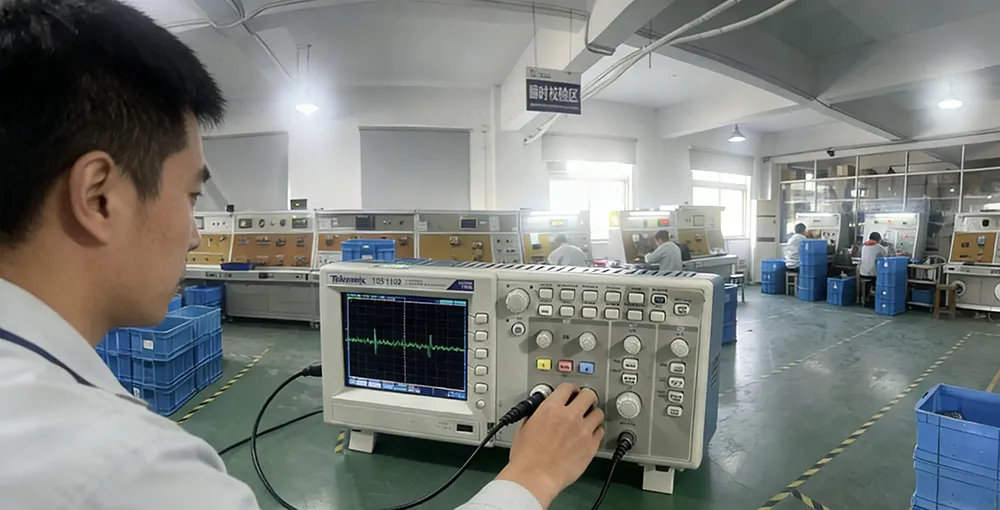

★ Mivel az a politikánk, hogy 100%-ban ellenőrizzük az összes terméket, amely elhagyja létesítményünket, teljes bizonyossággal garantálhatjuk, hogy a termék funkcionálisan 100%-ban pontos, mielőtt elhagyná a létesítményünket.

★ Továbbra is fejlesztjük technológiai szakértelmünket azáltal, hogy berendezésekbe, folyamatokba, emberekbe és tanúsítványokba fektetünk be, amelyek tükröződni fognak termékünkben és végső soron vásárlóink ​​elégedettségében.

Tipikus alkalmazások

Vidéki villamosítási projektek

Kültéri aljzatok és elektromos töltőpontok (alapréteg)

Garázsok, pincék és műhelyek (nedves, hideg környezetben)

TT földelőrendszerek (ahol a semleges integritás gyenge)

Biztonsági áramkörök és vészhelyzeti központok

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség az elektronikus és az elektromágneses RCBO-k között?

A1:

2. kérdés: Ez az RCBO biztosít túlfeszültség elleni védelmet?

2. válasz: Nem. Az igazi elektromágneses RCBO-k nem tartalmaznak varisztorokat vagy túlfeszültség-elnyomást – ezekhez elektronikus alkatrészekre van szükség. Ha túlfeszültség-védelemre van szükség, párosítsa egy külön SPD-vel (túlfeszültség-védő eszközzel).

3. kérdés: A 30 mA elegendő a személyes ütésvédelemhez?

A3: Igen. A 30 mA az IEC szabvány küszöbértéke az életmentő védelem közvetlen érintkezés ellen lakossági és kereskedelmi áramkörökben.

4. kérdés: Használható fő bevételvédelemként?

A4: Igen – 6 kA megszakítóképességével a DABF-63 bejövő védelemként szolgálhat kis elosztótáblákban, különösen TT rendszerekben.

5. kérdés: Miért válassza a CDADA-t az elektromágneses RCBO-hoz?

A5: A CDADA a következőket kínálja:

● Eredeti elektromágneses kialakítás (nincs rejtett elektronika)

● Valódi 0 V-os működési képesség

● 2 modulos kompakt méret – ritka az elektromágneses típusoknál

● Független érintkezőjelző a biztonság ellenőrzéséhez

● Globális tanúsítványok (CE/CB) és OEM-kész támogatás
