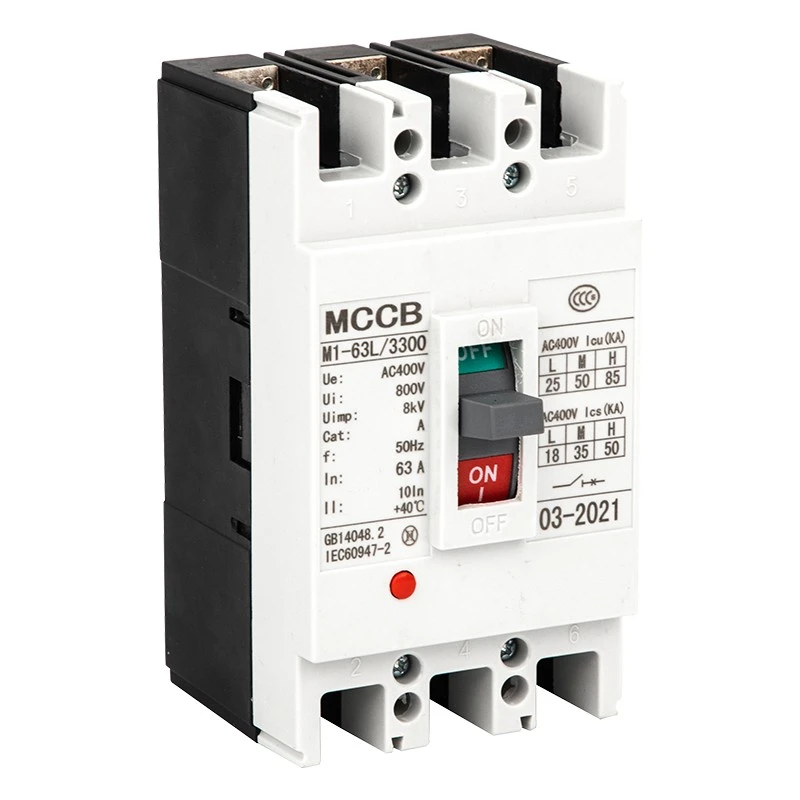

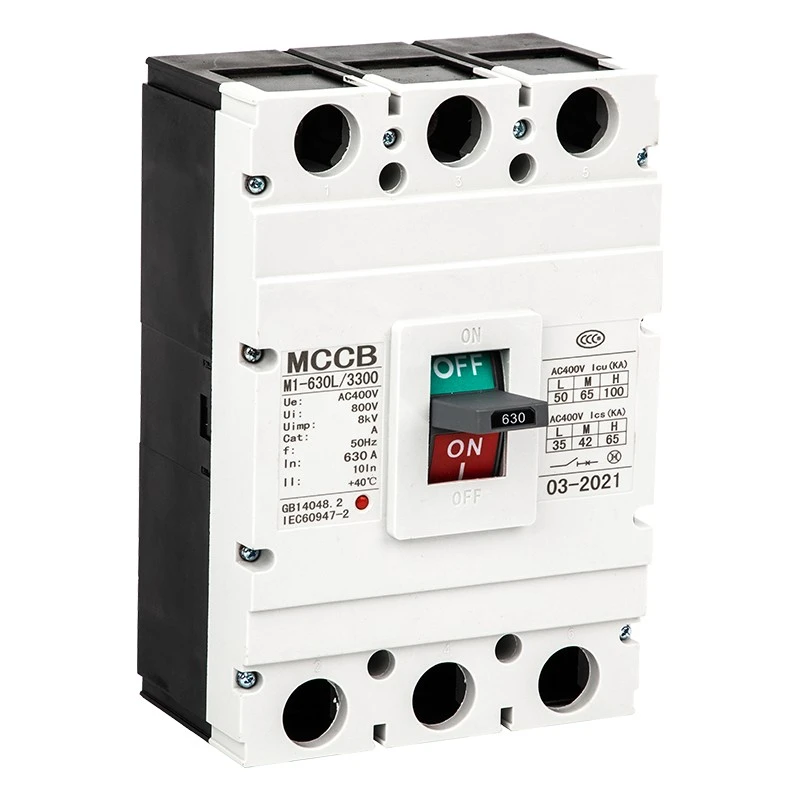

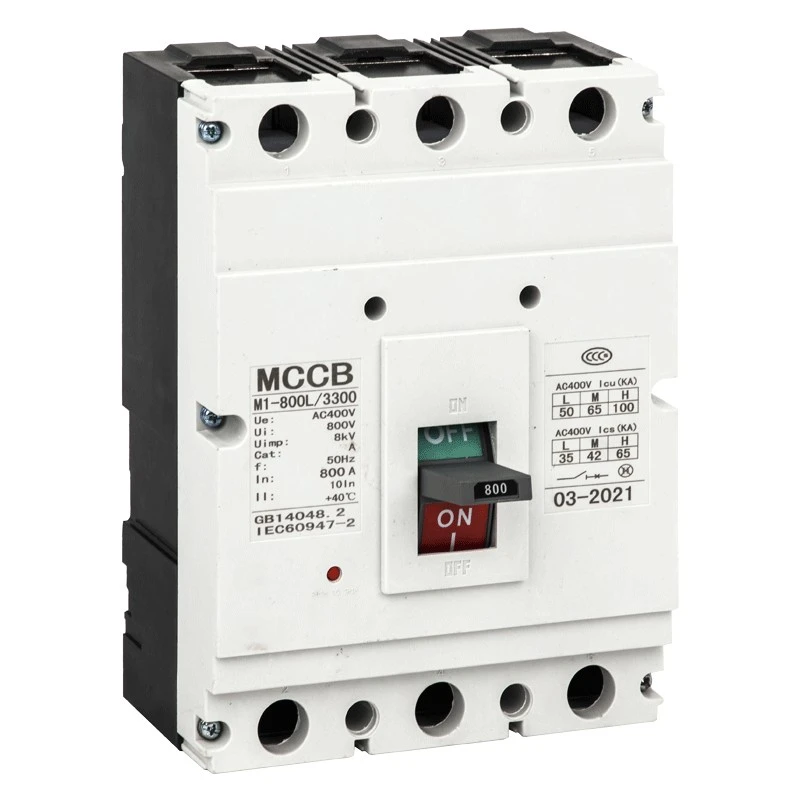

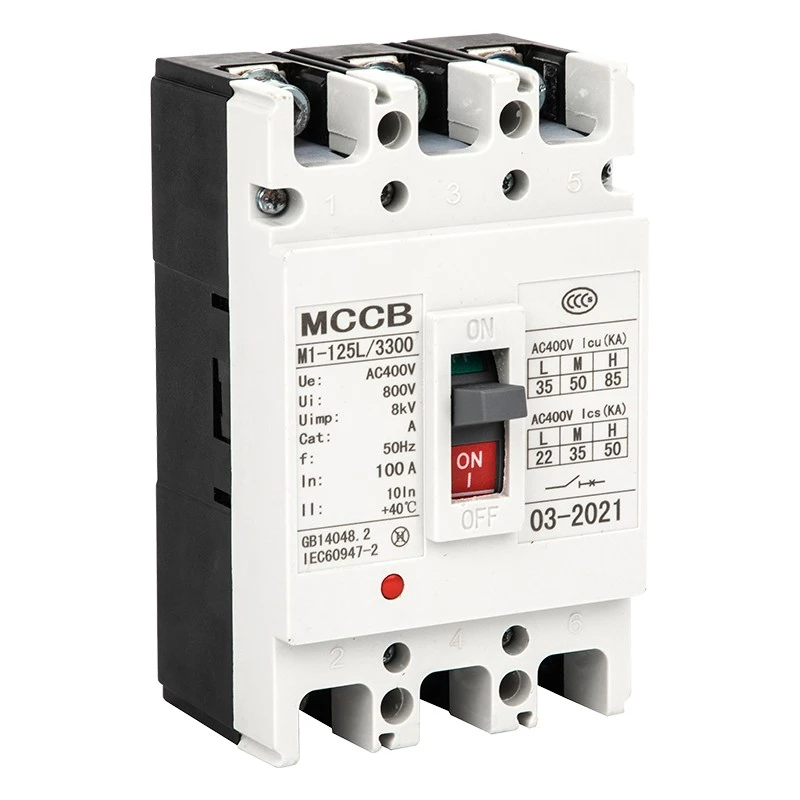

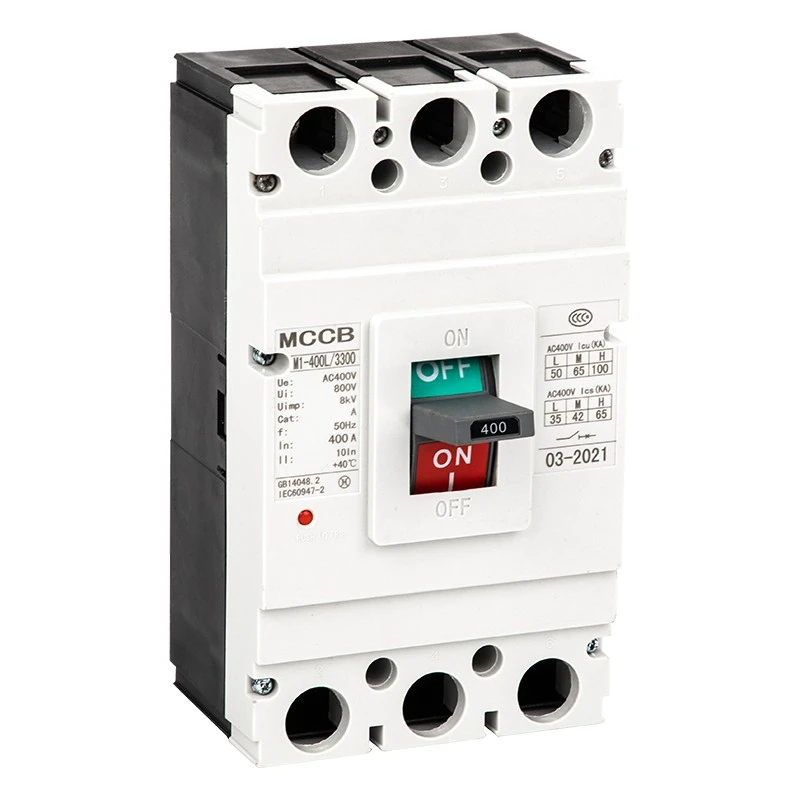

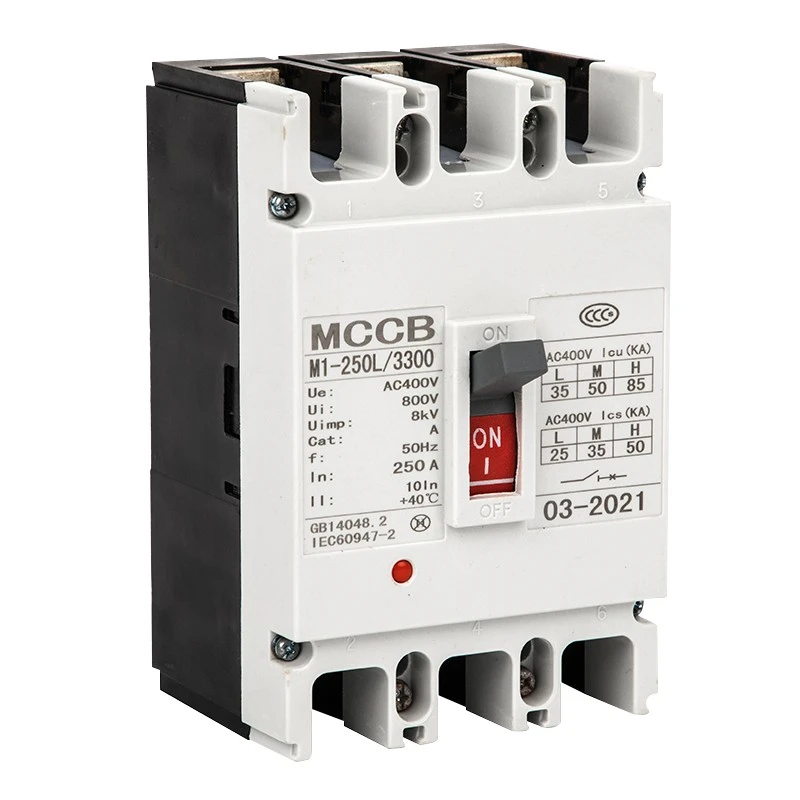

CM1 öntött ház megszakító

Ez a DAM2 (CM1) sorozatú CM1 Molded Case Circuit Breaker egy nagy teljesítményű kisfeszültségű védelmi eszköz, amelyet a Shanghai DADA Electric Co., Ltd., megbízható gyártó és szállító gyárt Kínában. Akár 800 V névleges szigetelési feszültséggel, 400 V/690 V névleges üzemi feszültséggel és 63 A és 1600 A közötti névleges áramerősséggel széles körben használják áramelosztásra, áramkörvédelemre, motorvezérlésre és ritka kapcsolásokra.

Ez a sorozat támogatja a függőleges és vízszintes telepítést, megfelel az IEC60947-2 szabványnak, és teljes körű túlterhelés-, rövidzár- és feszültségcsökkenési védelmet biztosít az erősáramú berendezések számára.

Termékjellemzők

★ Névleges szigetelési feszültség: 800V; Üzemi feszültség: 400V/690V

★ Áram tartomány: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Szakítóképesség: L szabvány, M közepes, H nagy törési típus

★ Hőmágneses és elektromágneses kettős kioldási mód

★ Függőleges / vízszintes telepítés, alkalmas szigetelési használatra

★ Széles környezeti hőmérsékleti tartomány: -5℃~+40℃

★ Magasság ≤2000 m, szennyezettségi fok 3

Alkalmazások

A CDADA CM1 Molded Case Circuit Breakert széles körben alkalmazzák ipari és polgári áramelosztó rendszerekben, beleértve a gyárakat, épületeket, adatközpontokat, erőműveket, infrastruktúrát, mechanikai berendezéseket és áramelosztó szekrényeket. Motorvédelemre, áramkör-átalakításra és biztonságos tápellátásra is használják az építőiparban, a kohászatban, a petrolkémiai és más iparágakban.

Műszaki paraméterek

★ Szabványok: IEC60947-2, GB14048.2

★ Frekvencia: AC 50Hz/60Hz

★ Pólus: 1P,2P,3P,4P

★ Kiadás: hőmágneses (kettős), elektromágneses (azonnali)

★ Azonnali beállítás: Elosztási típus 10In±20%; Motor típusa 12In±20%

★ Telepítés: Elülső vezetékek, hátsó vezetékek, dugaszolható típus

★ Kezelés: Kézi, elektromos működtető mechanizmus

Vázlat és beépítési méretek

CM1 MCCB-nk teljes méretadatokat biztosít a 63A–1600A modellekhez, beleértve az elülső vezetékeket, a hátsó vezetékeket és a dugaszolható típusokat. Különböző keretméretek (63/100/225/400/630/800/1250/1600) megegyeztek a H, H1, H2 méretekkel a szabványos szekrénybeépítéshez. A kézi és elektromos működtető mechanizmus magassága szintén szabványos a könnyű összeszerelés érdekében.

Tartozékok és funkciók

Belső tartozékok

★ Söntkioldó: 70%–110% névleges feszültség a megbízható kioldáshoz

★ Feszültségcsökkenés: 35–70%-os feszültségesés az automatikus védelem érdekében

★ Segédérintkező és riasztási érintkező: Jel-visszajelzés és hibariasztás

★ Előre fizetett mérő dedikált kioldása: Késleltetett kioldás 0,5–2 s

Külső tartozékok

★ Kézi működtetésű mechanizmus

★ Elektromos (motoros) működési mechanizmus

★ Fázisleválasztók, rögzítőcsavarok, gyűjtősínkészletek

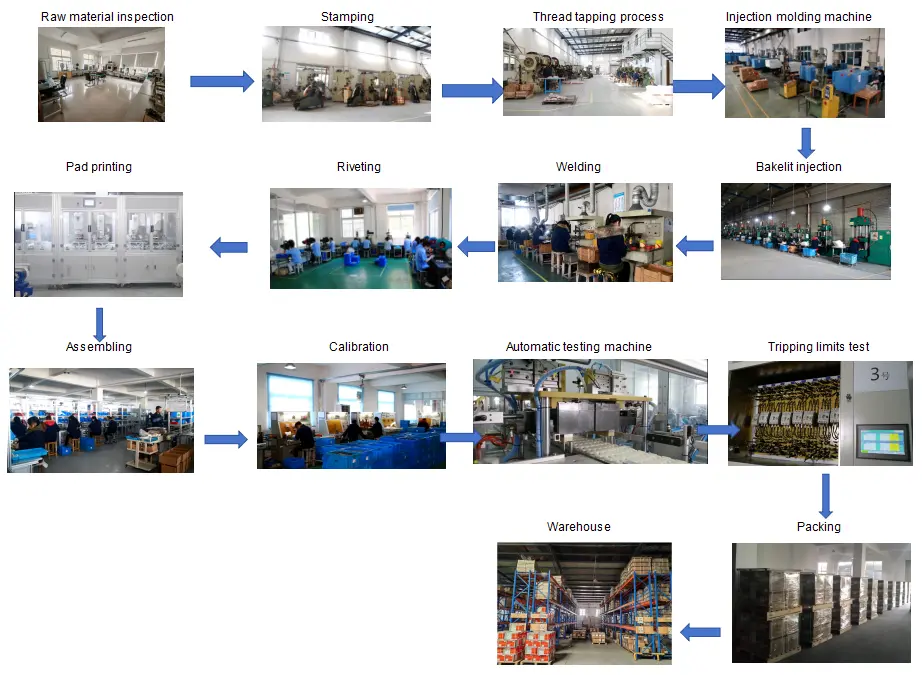

Minőségellenőrzési folyamat

Nyersanyag-ellenőrzés → Gyártási feldolgozás → Összeszerelősor → Kioldási karakterisztika teszt → Hőmérséklet-emelkedési teszt → Rövidzárlati teszt → Öregedési teszt → Megjelenés és méretellenőrzés → Csomagolás → Szállítás előtti végső ellenőrzés

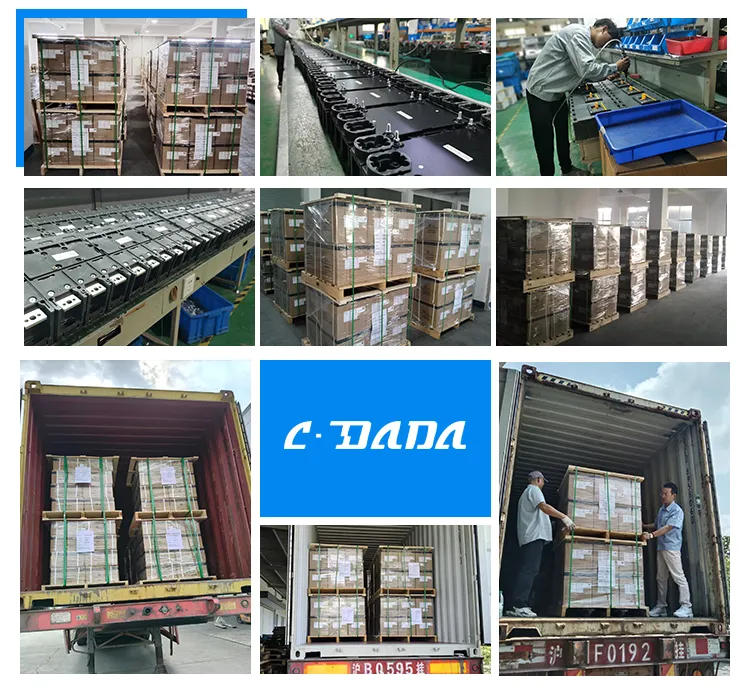

Csomagolás és Szállítás

★ Szabványos export karton + fa raklap a biztonságos szállításhoz

★ Címke: modell, áram, oszlop, mennyiség, tanúsítvány

★ Alkalmas tengeri, légi és szárazföldi logisztikára

Tanúsítványok

IEC60947-2, GB14048.2, CE, CB, ROHS és egyéb nemzetközi jóváhagyások.

Ügyfél-együttműködési esetek

A CDADA DAM2 sorozatú MCCB-t globális ügyfeleknek szállították, beleértve az áramelosztó rendszer-integrátorokat, az ipari berendezések gyártóit, a kapcsolóberendezés-gyárakat, az építőipari vállalkozókat és az OEM márkákat Európában, Délkelet-Ázsiában, a Közel-Keleten, Afrikában és Dél-Amerikában. Stabil tömeges szállítást és testreszabott megoldásokat biztosítunk hosszú távú partnereink számára.
