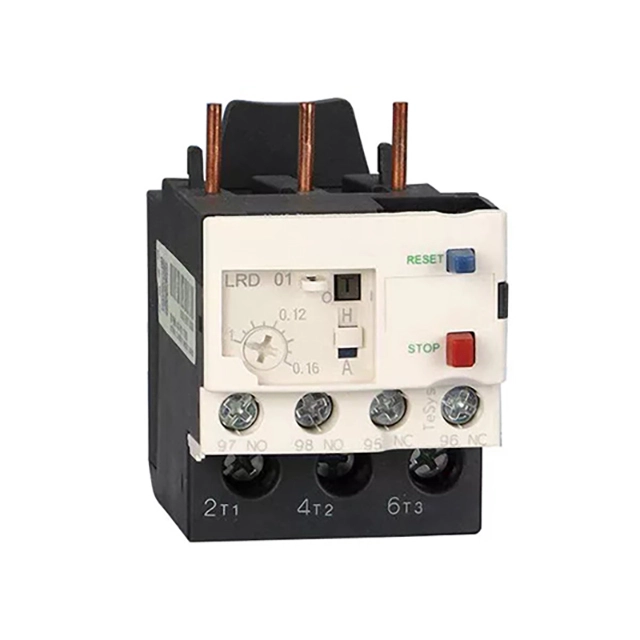

LRD termikus túlterhelés relé

Óvja meg motorjait a költséges sérülésektől a CDADA LRD Thermal Overload Relay relével. Mi egy professzionális beszállító vagyunk, amely megbízható, intelligens motorvédelemmel kapcsolatos termékeket kínál ipari és kereskedelmi alkalmazásokban. A CDADA D-sorozatú kontaktorokkal (D09–D95) való zökkenőmentes működésre tervezett LRD relé átfogó védelmet nyújt a következők ellen:

● Túlterhelések

● Fázishiba (fázisvesztés)

● Túl hosszú indítási idők

● Hosszan tartó rotor leállás

A 0,1A-tól 104A-ig állítható áramtartománnyal, kézi vagy automatikus visszaállítási lehetőségekkel, valamint az áramkör-ellenőrzéshez és a kioldás szimulációjához beépített tesztgombbal az LRD sorozat egyaránt biztosítja a biztonságot és a könnyű karbantartást. A kioldásjelző világos vizuális állapotot biztosít, míg a lezárt fedél megakadályozza a jogosulatlan beállításmódosításokat – ideális zord vagy szabályozott környezetekhez. A globális használatra tanúsított és a szabványos DIN-sínre szerelt kontaktorokkal kompatibilis CDADA LRD hőrelé az okos választás a teljes motorindító szerelvényekhez.

Legfontosabb specifikációk

Sorozat: LRD Thermal Overload Relay

Márka: CDADA | Gyártó: Shanghai DADA Electric CO.,LTD

Kompatibilitás: D09-D95 kontaktorokkal párosítható (LC1-D sorozat)

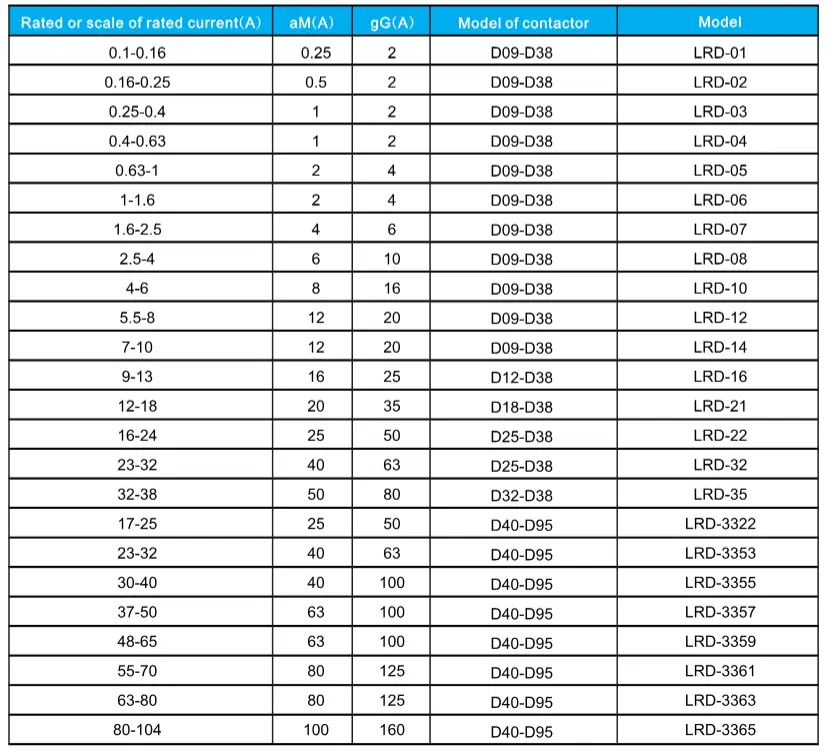

Névleges áram tartomány: 0.1A – 104A (több modell is elérhető)

Pólusok: 3 pólusú (minden fázist figyel az egyensúlyhiány miatt)

Védelmi funkciók:

★ Termikus túlterhelés

★ Fázishiba észlelése

★ Hosszú kezdési idő figyelése

★ Rotor elakadás elleni védelem

Visszaállítási mód: kézi vagy automatikus (választókapcsoló)

Teszt gomb: Kioldást szimulál – aktiválja a NO és az NC segédérintkezőket is

Stop gomb: Csak az NC érintkezőt nyitja meg (vészleállítás jelzéshez)

Kioldásjelző: A vizuális zászló a kioldott állapotot mutatja

Beállítási zár: A burkolat lezárható a manipuláció elkerülése érdekében

Segédérintkezők: Standard 1NO + 1NC (riasztó, PLC vagy reteszelő áramkörökhöz)

Rögzítés: Közvetlenül a kompatibilis CDADA kontaktorokra szerelhető (pattintható kivitel)

Tanúsítvány: Megfelel az IEC 60947-4-1 szabványnak (CE-dokumentáció elérhető)

Miért válassza a CDADA LRD termikus túlterhelés relét?

★  Teljes motorvédelem

Meghaladja az alapvető túlterhelést – érzékeli a fáziskiesést, a hosszú indításokat és a leállásokat, amelyek csendesen tönkretehetik a motorokat.

★ Zökkenőmentes kontaktor integráció

A rápattintható kialakítás tökéletesen illeszkedik a CDADA D09–D95 kontaktorokhoz – nincs szükség konzolokra vagy adapterekre.

★ Karbantartás-barát funkciók

★ A TEST gomb ellenőrzi a vezérlőáramkört tápellátás nélkül

★ A tiszta kioldásjelző felgyorsítja a hibaelhárítást

★ A lezárható fedél megfelel a biztonsági audit követelményeinek

★  Rugalmas működés

Válassza a kézi visszaállítást (biztonsági szempontból kritikus rendszerek esetén) vagy az automatikus visszaállítást (felügyelet nélküli berendezések esetén).

★ Globális kompatibilitás

Az áramerősség széles választéka a kis szivattyúktól a nagy ipari motorokig terjed – ideális a világszerte exportáló OEM-ek számára.

★ Költséghatékony biztonság

Megakadályozza a motor kiégését, csökkenti az állásidőt és elkerüli a költséges javításokat – ROI hetekben.

★ Aktívan kérünk visszajelzést az ügyfelektől és a piactól, rendszeres belső auditokat végzünk, befektetünk a személyzet képzésébe és az új technológiákba, és összehasonlítjuk az iparág legjobb gyakorlatait.

★ Áraink versenyképesek. Nem a legolcsóbbként, hanem a legjobb ár-érték arányt kínálóként pozícionáljuk magunkat – kiváló minőséget, teljes körű tanúsítást és erős szerviztámogatást sok kisebb gyártóhoz képest.

Tipikus alkalmazások

Motorindító szerelvények: szivattyúkhoz, ventilátorokhoz, kompresszorokhoz való kontaktorokkal párosítva

Szállítószalag rendszerek: véd az elakadás okozta elakadások ellen

HVAC egységek: Megvédi a hűtőket és a ventilátorokat a fáziskiegyensúlyozatlanságtól

Mezőgazdasági gépek: Öntözőszivattyúk instabil rácsokkal rendelkező vidéki területeken

OEM vezérlőpanelek: Kompakt, megbízható és könnyen huzalozható

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség a termikus túlterhelés relé és az MPCB között?

A1:

● MPCB (pl. GV2/GV3): Egyesíti a rövidzárlat + túlterhelés + leválasztás egy eszközben.

● Hőrelé (LRD): Csak túlterhelés- és fázisvesztés-védelmet biztosít – kontaktorral és biztosítékkal/MCB-vel együtt kell használni a teljes védelem érdekében.

→ Az LRD pontosabb a motorspecifikus hibákra, és gyakran alacsonyabb költséggel rendelkezik nagy telepítéseknél.

2. kérdés: Használhatom az LRD-t nem CDADA kontaktorokkal?

2. válasz: Az LRD a CDADA D-sorozathoz (D09–D95) van optimalizálva. Bár a mechanikai illeszkedés változhat, javasoljuk a CDADA kontaktor-relé párok használatát a garantált teljesítmény és a garanciális támogatás érdekében.

Q3: Hogyan működik a fázishiba elleni védelem?

A3: Ha egy fázis elveszik, a maradék két fázis nagyobb áramot vesz fel, ami egyenetlen melegítést okoz a bimetál szalagokban. Az LRD érzékeli ezt az egyensúlyhiányt, és másodperceken belül kiold, megelőzve az egyfázisú károsodást.

4. kérdés: Mi a „Stop” és a „Reset” gomb célja?

A4:

● Stop gomb: Ideiglenesen kinyitja az NC érintkezőt (például vészjelzéshez) – nem állítja vissza a relét.

● Reset gomb: Kioldás után készenléti állapotba állítja vissza a relét (csak akkor működik, ha a hiba megszűnt).

5. kérdés: Miért válassza a CDADA LRD-t más márkákkal szemben?

A5: A CDADA a következőket kínálja:

● Valódi termikus differenciál mechanizmus (nem elektronikus utánzat)

● Teljes kompatibilitás a D-sorozatú kontaktorokkal – plug-and-play

● Lezárható beállítások a megfelelőség érdekében (pl. ISO, biztonsági auditok)

● Teszt és leállítás gombok a továbbfejlesztett diagnosztikához

● Versenyképes árképzés CE-kompatibilis minőséggel
