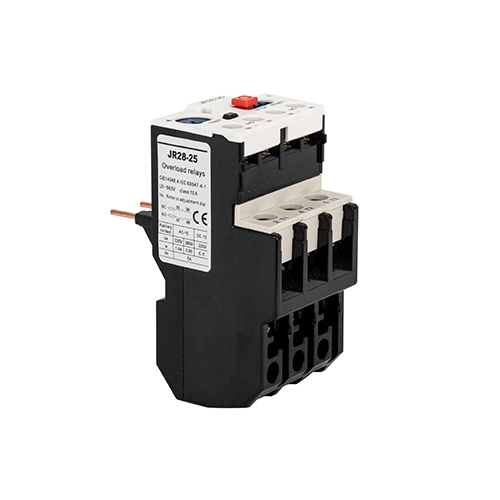

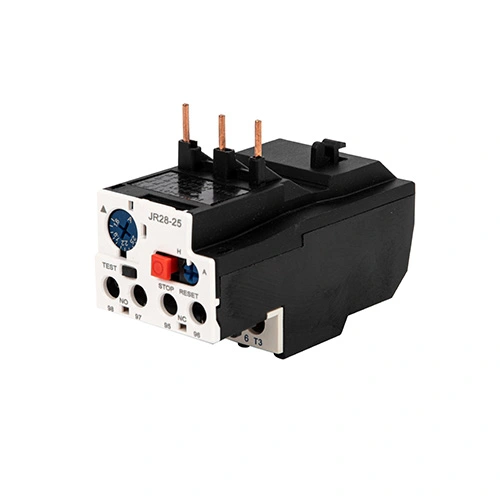

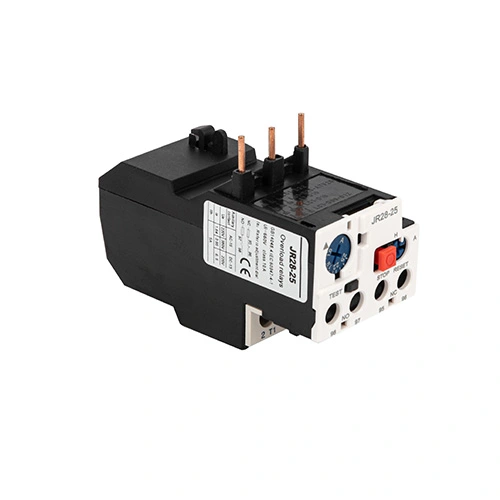

JR28 termikus túlterhelés relé

Védje motorjait a JR28 Thermal Overload Relay-vel, egy robusztus és intelligens védelmi megoldással, amelyet a CDADA, egy megbízható kínai gyártó fejlesztett ki. A CDADA D-sorozatú kontaktorokkal (D9-től D150-ig) való zökkenőmentes integrációra tervezett JR28 relé átfogó védelmet nyújt a következők ellen:

● Túlterhelések

● Fázishiba (egy fázis elvesztése)

● Túl hosszú motorindítási idők

● Hosszan tartó rotor leállás

A 0,1 A-tól 140 A-ig terjedő széles állítható áramtartományával a JR28 sorozat a kis ventilátoroktól a nagy ipari szivattyúkig és kompresszorokig terjedő alkalmazásokra terjed ki. Tartalmaz egy tesztgombot a vezérlőáramkör ellenőrzéséhez, egy egyértelmű kioldásjelzőt, egy kézi vagy automatikus visszaállítási lehetőséget, valamint egy lezárható burkolatot, amely megakadályozza az illetéktelen beállításokat. A bevált bimetál termikus technológiára épülő és az IEC 60947-4-1 szabványnak megfelelő CDADA JR28 megbízható, karbantartást igénylő motorvédelmet biztosít világszerte igényes környezetben.

Legfontosabb specifikációk

Sorozat: JR28 termikus túlterhelés relé

Márka: CDADA | Gyártó: Shanghai DADA Electric CO.,LTD

Kompatibilitás: D9, D12, D18 … D150-es kontaktorokhoz tervezve (LC1-D/F sorozat)

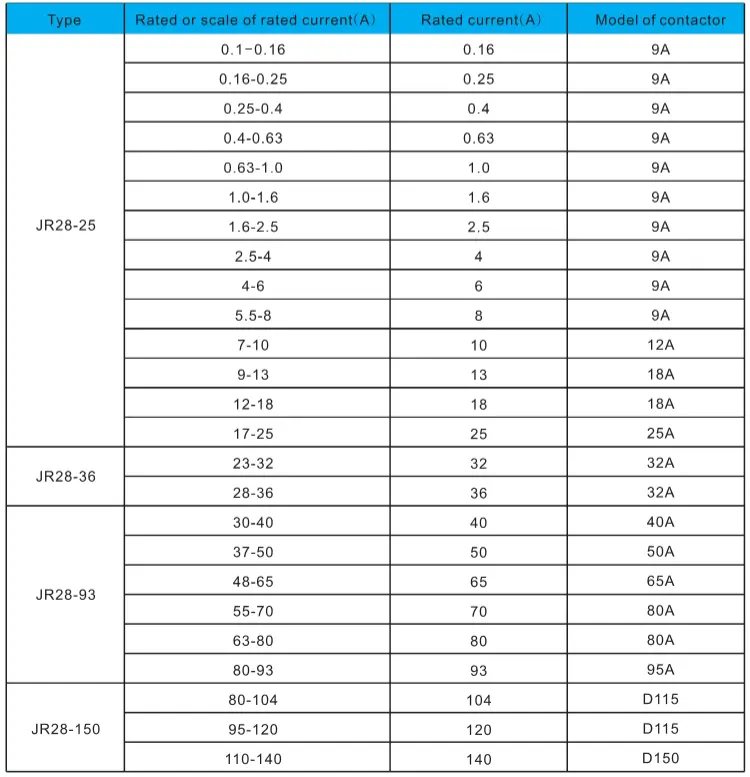

Névleges áramtartomány: 0,1A – 140A (több modell: JR28-25, JR28-36, JR28-93, JR28-150 stb.)

Pólusok: 3 pólusú (minden fázist figyel az egyensúlyhiány miatt)

Védelmi funkciók:

★ Termikus túlterhelés

★ Fázishiba észlelése

★ Hosszú kezdési idő figyelése

★ Rotor elakadás elleni védelem

Visszaállítási mód: kézi vagy automatikus (választókapcsolón keresztül)

Teszt gomb: Kioldást szimulál – aktiválja a NO és az NC segédérintkezőket is

Stop gomb: Csak az NC érintkezőt nyitja meg (vészjelzéshez)

Kioldásjelző: A vizuális zászló a kioldott állapotot mutatja

Beállítási zár: A fedél lezárható a hamisításmentes működés érdekében

Segédérintkezők: Standard 1NO + 1NC (riasztásokhoz, PLC visszacsatoláshoz vagy reteszekhez)

Szerelés: Pattintható kivitel közvetlenül a kompatibilis CDADA kontaktorokra

Tanúsítvány: Megfelel az IEC/EN 60947-4-1 szabványnak (CE-dokumentáció elérhető)

Miért válassza a CDADA JR28 termikus túlterhelés relét?

★  Széles jelenlegi lefedettség

0,1A-tól 140A-ig – mindent támogat a töredékes HP-motoroktól a 110 kW-nál nagyobb teljesítményű ipari meghajtókig.

★ Teljes kompatibilitás a D-sorozatú kontaktorokkal

Úgy tervezték, hogy illeszkedjen a D9-től D150-ig – tökéletes mechanikai és hőkoordinációt biztosít.

★ Speciális diagnosztikai funkciók

★ A TEST gomb áramkimaradás nélkül ellenőrzi a vezérlő vezetékezést

★ A STOP gomb külső jelzést tesz lehetővé

★ Az útjelző felgyorsítja a hibaelhárítást

★ Ipari szintű megbízhatóság

Valódi bimetál termikus mechanizmus (nem elektronikus) – immunis az EMI-re, a feszültségcsúcsokra és a szoftverhibákra.

★ Biztonság és megfelelőség kész

A lezárható burkolat megfelel az ISO, CE és gyári audit követelményeinek a zárolt beállításokra vonatkozóan.

★ Költséghatékony védelem

Megakadályozza a motor kiégését, csökkenti az állásidőt és meghosszabbítja a berendezések élettartamát – ideális az eredeti gyártók és rendszerintegrátorok számára.

★ A csomagolás részletei termékenként eltérőek. Ezeket az információkat árajánlatainkban és csomagolási listáinkban adjuk meg. A szabványos exportkartonokat az optimális raklapozásra és konténerbetöltésre tervezték.

Tipikus alkalmazások

★ Motorindító szerelvények: szivattyúkhoz, ventilátorokhoz, szállítószalagokhoz való kontaktorokkal párosítva

★ HVAC rendszerek: hűtők, hűtőtornyok, légkezelők

★ Víz és szennyvíz: Búvár- és centrifugálszivattyúk

★ Gyártás: Keverők, extruderek, csomagolósorok

★ Bányászat és építőipar: Darálók, emelők, szellőzőventilátorok

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a JR28 és az LRD sorozat között?

V1: Mindkettő termikus túlterhelésrelé a CDADA-tól. A JR28 sorozat nagyobb áramerősséget támogat (140 A-ig), és nagyobb mágneskapcsolókhoz (D150-ig), míg az LRD jellemzően alacsonyabb tartományokat fed le (104 A-ig). Funkcionálisan hasonló védelmet nyújtanak, de a JR28 nagy igénybevételű ipari felhasználásra van optimalizálva.

2. kérdés: Használhatom a JR28 termikus túlterhelés relét nem CDADA kontaktorokkal?

2. válasz: Bár bizonyos esetekben lehetséges, az optimális teljesítmény és a garanciális támogatás a CDADA D-sorozatú kontaktorokkal (D9–D150) való párosítást igényel. A mechanikai illeszkedést, a hőelvezetést és a koordinációs görbéket rendszerként validálják.

3. kérdés: Hogyan működik a fázishiba elleni védelem a JR28-ban?

A3: Ha egy fázis elveszik, a fennmaradó két vezető kiegyensúlyozatlan áramot vezet, ami aszimmetrikus melegítést okoz a bimetál szalagokban. A JR28 érzékeli ezt az egyensúlyhiányt, és gyorsabban leold, mint normál túlterhelés esetén, megelőzve a motor tekercselés károsodását.

4. kérdés: A kézi visszaállítás biztonságosabb, mint az automatikus visszaállítás?

V4: Igen – kritikus rendszerekhez. A kézi visszaállítás arra kényszeríti a kezelőt, hogy az újraindítás előtt ellenőrizze és törölje a hibát. Az automatikus visszaállítás felügyelet nélküli vagy távoli berendezésekhez alkalmas, ahol a folytonosság prioritást élvez (pl. hűtőszivattyúk).

5. kérdés: Miért válassza a CDADA JR28-at a globális márkák helyett?

A5: A CDADA a következőket kínálja:

● Valódi termikus differenciál mechanizmus nagy pontossággal

● Teljes kompatibilitás a D9–D150 kontaktorokkal – Plug-and-play megbízhatóság

● Tesztelje, állítsa le, állítsa vissza és zárja le a funkciókat egyetlen kompakt egységben

● Versenyképes árképzés CE-kompatibilis minőséggel

● Gyors műszaki támogatás és angol nyelvű dokumentáció a globális ügyfelek számára
