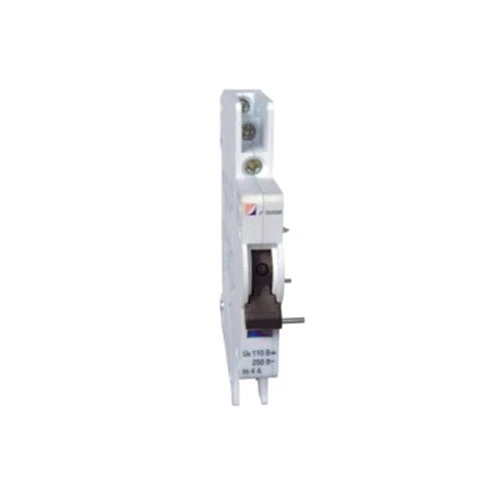

MCB riasztó és segédérintkező

A CDADA több mint 40 éves tapasztalattal rendelkező gyártó és beszállító, túl sok olyan projektet láttunk már, ahol a panelkezelők hiányolnak egy kioldott megszakítót – amíg nem késő. Ezért terveztük a CDADA MCB riasztó- és segédérintkezőt (DAB7-FL): egy intelligens, helytakarékos megoldás, amely két kritikus jelzést ad egy modulban – a megszakító helyzetét (BE/KI) és a kioldási okot (túlterhelés/zárlat).

Tanácsunk: Ha vezérlőrendszerének különbséget kell tennie a kézi kikapcsolás és a hibakioldás között, ezt a tartozékot kell megadnia. A szabványos segédérintkezők önmagukban nem képesek különbséget tenni – a mieink viszont igen.

Kettős funkciós kialakítás: egy modul, két jel

A CDADA MCB riasztó- és segédérintkező két független átviteli érintkezővel rendelkezik egy okos mechanikus választóval:

★ Sárga jelző „A”-nál: Mindkét érintkező segédérintkezőként működik → jelzi az MCB BE/KI állapotát

★ Sárga jelző az „AL”-nál:

★ Bal érintkező = Kisegítő (BE/KI állapot)

★ Jobb érintkező = Riasztás (csak akkor aktiválódik, ha az MCB hiba miatt kiold)

★ Ez azt jelenti, hogy bekötheti:

★ Zöld lámpa a „bekapcsolás” jelzésére

★ Piros fény vagy PLC bemenet a „hibariasztás” indításához

★ Mindez egyetlen kiegészítő modulból a DAB7-63 MCB-n.

Műszaki előírások

Fontos: Ez a tartozék nem használható önállóan – közvetlenül a DAB7-63 MCB-re kell felszerelni.

Telepítési útmutató (Terepi mérnökeinktől)

★ Kövesse az alábbi lépéseket a biztonságos és megbízható működés érdekében:

★ Telepítés előtt kapcsolja ki az áramkört.

★ Csúsztassa a DAB7-FL modult a DAB7-63 MCB bal oldalára kattanásig.

★ Rögzítse a mellékelt kétoldalas ragasztószalaggal (a rezgésállóság érdekében).

★ Csatlakoztassa a vezetékeket a 4 kivezetéshez (érintkezőcsoportonként 2):

★ A bal oldali pár használata a segédeszközhöz (állapot)

★ A megfelelő pár használata riasztáshoz (kifutásérzékelés)

★ Állítsa a sárga választógombot „AL” állásba, ha hibariasztásra van szüksége.

★ Teszt: manuálisan kapcsolja ki az MCB-t – csak a riasztási érintkező változtathat állapotot a hibakioldás során.

★ Pro tipp: jól címkézze fel vezetékeit! Sok technikus összekeveri a segéd- és riasztásjelzéseket az üzembe helyezés során.

Mikor használja ezt a szabványos segédérintkező helyett?

Tipikus alkalmazások:

★ Adatközpont PDU felügyelet

★ Solar kombináló dobozok

★ Ipari vezérlőpanelek

★ Épületfelügyeleti rendszerek (BMS)

★ Lift vagy HVAC biztonsági áramkörök

Gyakran Ismételt Kérdések

1. kérdés: Használhatom ezt nem CDADA MCB-ken?

A1: Nem. A DAB7-FL mechanikusan és méretben csak CDADA DAB7-63 megszakítókhoz készült. Nem illeszkedik a Schneider, az ABB vagy a Siemens MCB-khez.

2. kérdés: Hogyan működik a riasztó érintkező valójában?

2. válasz: Az MCB belsejében a kioldóreteszelő mechanizmus eltérően mozog termikus/mágneses hibakioldáskor, mint kézi kikapcsoláskor. A DAB7-FL érzékeli ezt a mechanikai eltérést, és csak valós hiba esetén aktiválja a riasztóérintkezőt.

3. kérdés: Mindkét érintkezőt be kell kötni?

A3: Nem feltétlenül. Használhatja csak a segédberendezést, csak a riasztót, vagy mindkettőt – a vezérlési logikától függően. A modul rugalmasságot biztosít.

4. kérdés: Alkalmas egyenáramú napelemes alkalmazásokhoz?

A4: Igen! A 110V/0,5A DC-12 névleges feszültségével ideális szoláris láncfigyeléshez, ahol távolról kell észlelni a PV-tömb hibáit.

5. kérdés: Miért válassza a CDADA-t az általános márkák helyett?

A5: Mert a következőket kínáljuk:

● Valódi hiba megkülönböztetés (nem csak helyzetérzékelés)

● Zökkenőmentes integráció DAB7 MCB-kkel – adapterlemezek nélkül

● Gyárilag tesztelt mechanikus csatolás – nincs játék vagy hiányzó jelek

● Világos vizuális jelző (sárga zászló) a terepi ellenőrzéshez

● Globális tanúsítványok (CE, CB, RoHS) a problémamentes projektekhez

Utolsó megjegyzés a CDADA K+F-től

A modern elektromos rendszerekben a „be/ki” nem elég – intelligencia kell. Az MCB riasztó- és segédérintkezőnk az egyszerű megszakítót diagnosztikai csomóponttá alakítja, és segít intelligensebb, biztonságosabb panelek felépítésében. És mivel ugyanaz a csapat készítette, amely az MCB-t tervezi, tökéletes szinergiát kapunk – nincs találgatás.” — CDADA termékfejlesztési csapat

Készen áll a rendelésre? A következőket kínáljuk:

● Tömeges kedvezmények panelépítőknek

● Előre összeszerelt MCB + DAB7-FL egységek (munka megtakarítása)

● Ingyenes kapcsolási rajzok és PLC logikai példák
